Схемы

TorAVTO пишет: Олег можно схему к этой печатке?
Если можно на печатке пометить элементы что куда особенно СМД?

Может лучше прямо в его ветке спросить realstrannik.com/forum/dosae-initiative/...gner-skhemy-2-2.html

TorAVTO пишет: Олег можно схему к этой печатке?
Если можно на печатке пометить элементы что куда особенно СМД?

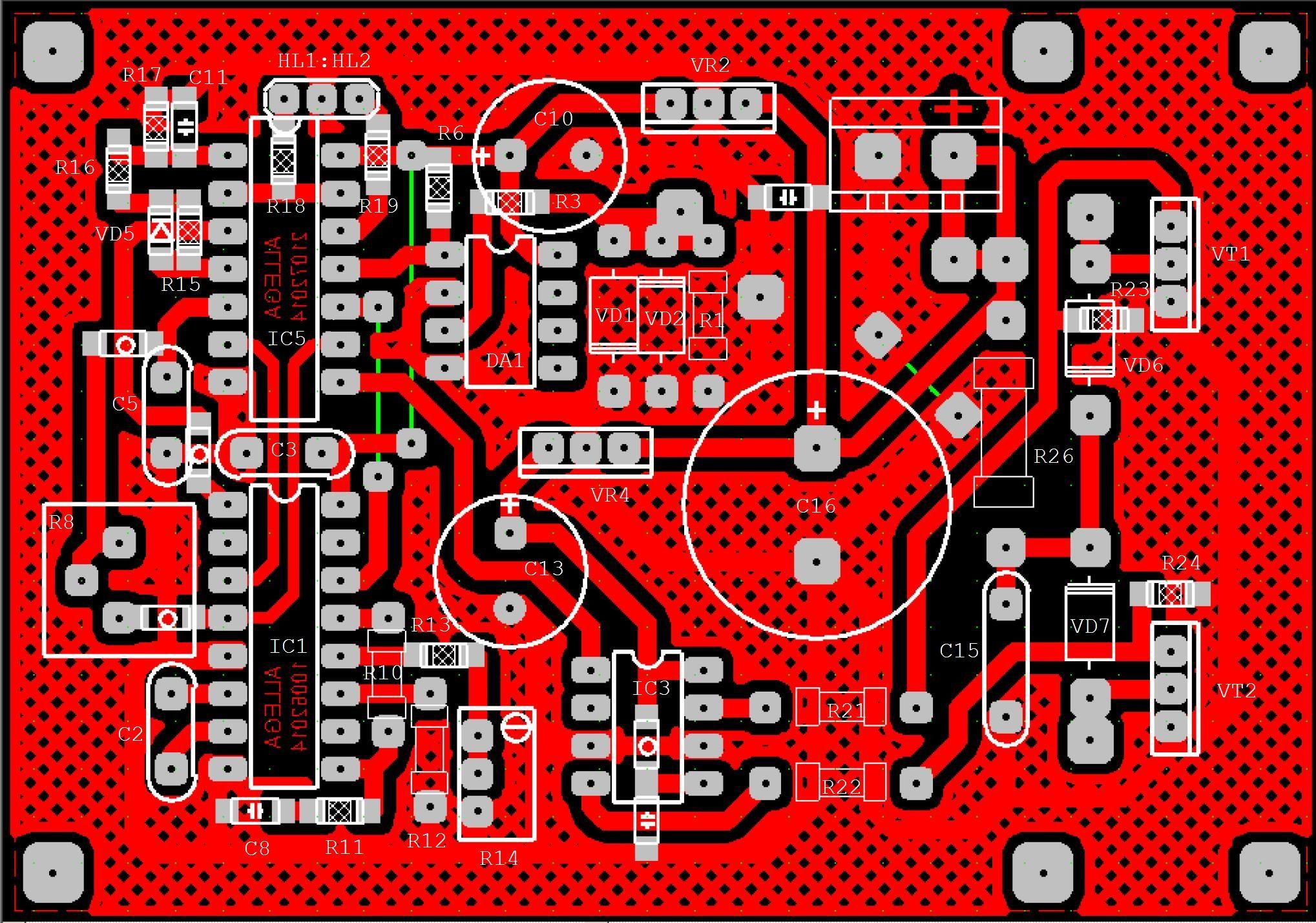

Вот держи. Для себя делал

Прометей пишет:

TorAVTO пишет: Олег можно схему к этой печатке?
Если можно на печатке пометить элементы что куда особенно СМД?

Вот держи. Для себя делал

Спасибо большое буду травить смело теперь

Вот ещё вариант схемы yadi.sk/d/wZVTfKKHiYafd

Уважаемые знатоки! У кого есть РАБОЧАЯ схема мощного, с чоткими фронтами, ватт на 100 генератора меандра (можно 220В) на кварце, с регулировками : скважность, фазосдвиг, частота (5-100 кгц примерно).

всем привет, может кому понадобится, универсальная печатка DC/DC 12/24-150 lai под утюг
просто соедините перемычки под нужное вам напряжение

как это понимать? смотрим с 9ой минуты

баян с криворуким разаблачителем. зайди к нему на канал это дурдом Распаковка. А как паяет? Готовую схему даже спаять не может. Ну правильно. зачем изучать новое, ставить эсперименты, паять? Давайте покупать китайское дерьмо и выкладывать онанизм на распаковку!

Подскажите у кого на какой частоте работает "горшок"?
У меня получилось от 1.8кГц до 11кГц, что-то маловато походу дела?

Всех приветствую.
Собираю установку Руслана по последней схеме с управляемой теслой на 74нс14 и 74нс4060 в пуше и 74нс00 в управление теслой.
Поймал резонанс на индукторе. Все как описывал Руслан на видео, Индуктор греется слегка, ФАПЧ держит резонанс. С подключением лампочки напрямую к гранате меняется частота резонанса и падает потребление. Включение через диодный мост решает эту проблему. На выходе с моста поставил временно 1мк, жду пока приедет 2х4.7мк. В качестве нагрузки повесил 40вт лампочку, и получил на выходе с мота 75В. Тесла не подключена естественно при настройке идуктора и гранаты
В чем теперь вся моя сложность и непонятки.
Я пересмотрел все видео от Руслана, прекрасно понимаю как настраивать индуктор с теслой и что куда и как подключать и заземлять, но!!! Ни в одном из видео я не нашел упоминания о настройке самой гранаты и о том, чего надо добиться подбором конденсатора на гранате. Если предположить, что данным конденсатором подбирается резонанс гранаты, т.к. Руслан неоднократно говорил, ловить надо резонанс в резонансе, то в моем случае этот конденсатор составляет 123.5нан, при подключении его параллельно гранате у меня вовсе падает выходное напряжение почти до нуля и падает потребление пуша. Правда я не пробовал поменять местами выводы индуктора и крутить по новой подстройку частоты пуша.
