Converter пишет:

Tyaplya пишет: Вот так у меня пока получилось сделать регулировку скважности для CD4046 yadi.sk/i/SvUTCWPZjYWYt

Я ль не предупреждал, что будет асимметрия в длительности импульсов в своем посте две страницы назад #25629 ?
Эх, молодежь..

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

да понятно что асимметрия будет. Я вот поменял 74НС14 на 74НС04 и асимметрия стала меньше и совсем убрал 74НС86. Но если поставить 35% длительность то наверно не слишком существенно это повлияет на работу горшка. Буду пробовать а там посмотрим. Просто хотелось как то по простому. Может эта разница не сильно страшно.

Дайте пожалуйста схему и печатку генератора пачек и пушпулл проверенные, кто уже делал! Запутался в море схем с ошибками, изменений и добавллений.

У меня та же проблема... весь форум перекопал но так и не понял где те платы и схемы, что у Руслана на последнем видео Если не трудно скинте одним архивчиком

Заранее спасибо.

slimwin пишет: У меня та же проблема... весь форум перекопал но так и не понял где те платы и схемы, что у Руслана на последнем видео Если не трудно скинте одним архивчиком

Заранее спасибо.

может эти подойдут. Вроде похоже на ту что в последнем видео 4кВт.

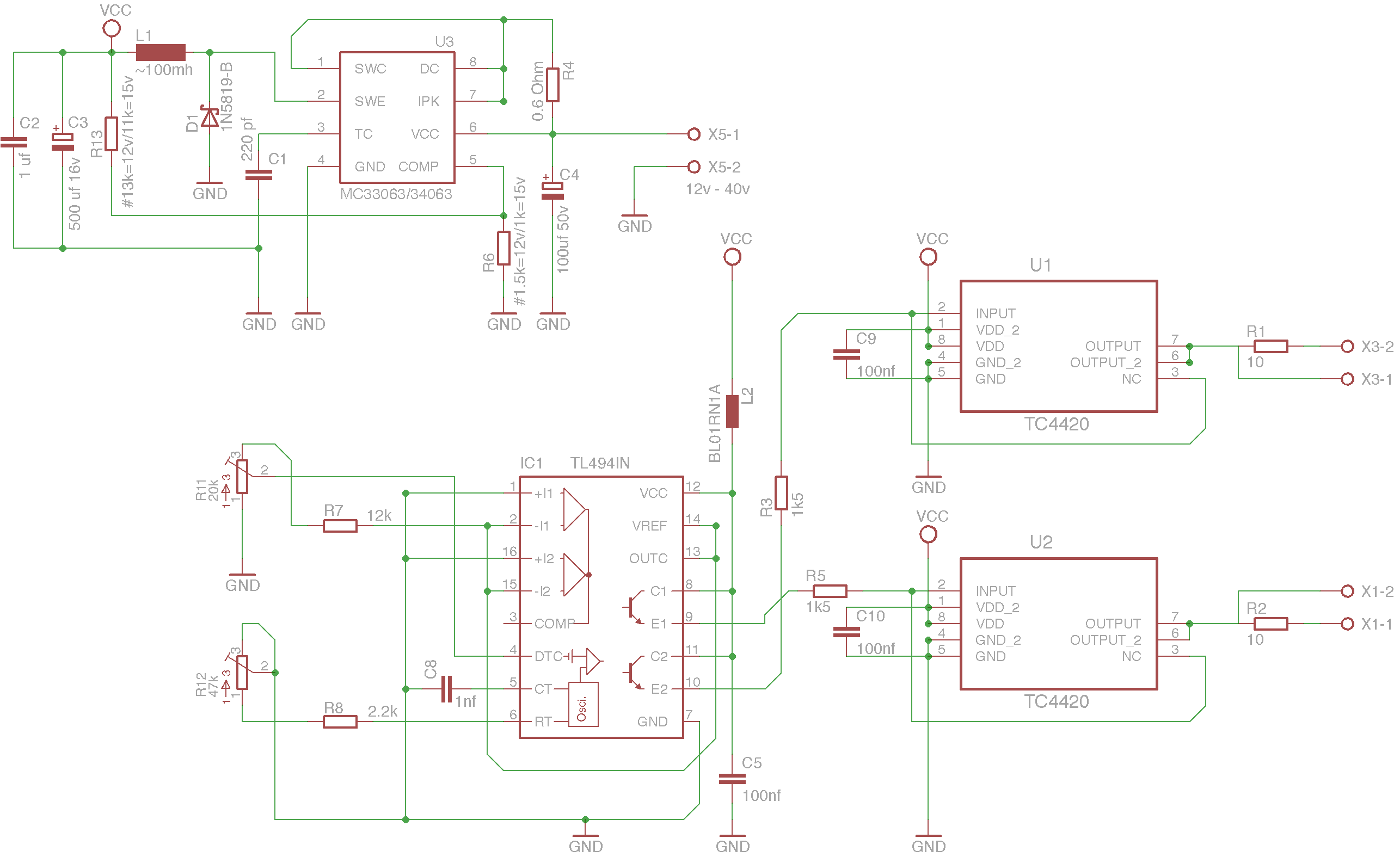

а схема на микросхеме mc33063/34063 что делает? где тот самый пачкоген что Руслан показывает при настройке "стоячей теслы" с кучей регулировок? он вообще давал её?

Saeed пишет: а схема на микросхеме mc33063/34063 что делает? где тот самый пачкоген что Руслан показывает при настройке "стоячей теслы" с кучей регулировок? он вообще давал её?

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

mc33063/34063 тут как стабилизатор напряжения. А вторая схема пачкоген на ТЛ494 в архиве в файле PDF. Там X1 вход сигнала синхронизации с ПушПулом. Я думаю на X1 надо подавать сигнал с ПушПула со скважностью около 50% для нормальной работы сдвига фазы или взять этот сигнал с токового трансформатора через компаратор. Я когда брал сигнал перед драйвером при настроенной на 35% или 30% длительности сигнала и поэтому на пачкогене плохо работало смещение по фазе, надо 50% для нормальной работы.

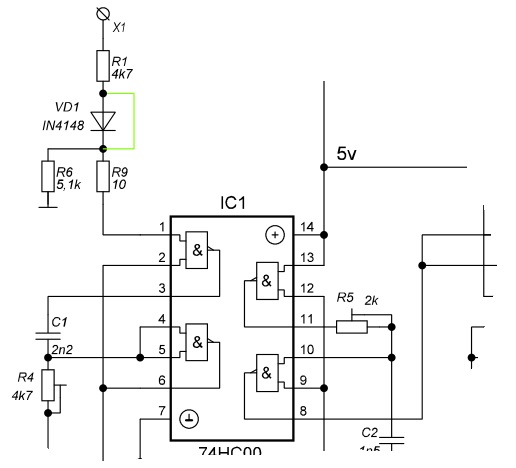

Tyaplya вообще то Х1 это выход с драйвера на мосфет через токоограничивающий резистор.

без обвязывающих конденсаторов, без шунтирующих конденсаторов.. Нормально пуш пул работает?

Viaceslav_C_ пишет: Tyaplya вообще то Х1 это выход с драйвера на мосфет через токоограничивающий резистор.

Да я писал про X1 в другой схеме (sinx_TL_c.pdf) которая пачки формирует. Не в схеме ПушПула.

Олег можно схему к этой печатке?
Если можно на печатке пометить элементы что куда особенно СМД?
