valeron5555 пишет: Здраствуйте VOYAGE собераю для начала эту схему

потому что есть все детали, пока пришлют детали для сборки с ФАПЧЕМ,
у меня такой вопросик собрал полностю схему на 24 вольта как на схеме, но пока без самозапита, подключил 12 вольт
для проверки всё заработало но не так как хотелосьбы одна 100 ватная лампа светила в пол накала, ну и я думаю надо производить настройку на 24-рёх вольтах, так и сделал только подаю + и что я вижу пшик на пуш-пуле сгорел дросель,ТС4420 одна шт., и транзистор IRFP260N тогоже самого плеча вчом может быть проблемма?????????????Спасибо!!!!!!!!!

Я тоже собираю по этой схеме при работе на 12 в работает , и как только начинаешь подключать 24 в , то увеличиваеться мощность но горят выходные irfp260 и схема очень сильно боиться всяких наводок , скорее всего лезет по питанию , очевидно нужно поставить какие нить катушки по питанию до кренок. А может еще будет лучше экранировать плату пока эксперементирую

sas-78 пишет: Я не знаю кто рисовал схему (не кого не хочу обвинять в этом) но в ней существуют ошибки либо мы ошибаемся у меня сгорают кренки 12в по запиту драйвера в чем проблема? буду умощнять 12в стабилизатор буду разбираться, по поводу дросселя я поставил его перед кренками а не запитовал через него горшок, чтобы пульсации не лезли на питание ИМС

Я думаю абсолютно верно

Чет то вы не то собираете - покажите схему по которой? посмотрим....

star_wars2000@mail.ru пишет:

sas-78 пишет: Я не знаю кто рисовал схему (не кого не хочу обвинять в этом) но в ней существуют ошибки либо мы ошибаемся у меня сгорают кренки 12в по запиту драйвера в чем проблема? буду умощнять 12в стабилизатор буду разбираться, по поводу дросселя я поставил его перед кренками а не запитовал через него горшок, чтобы пульсации не лезли на питание ИМС

Я думаю абсолютно верно

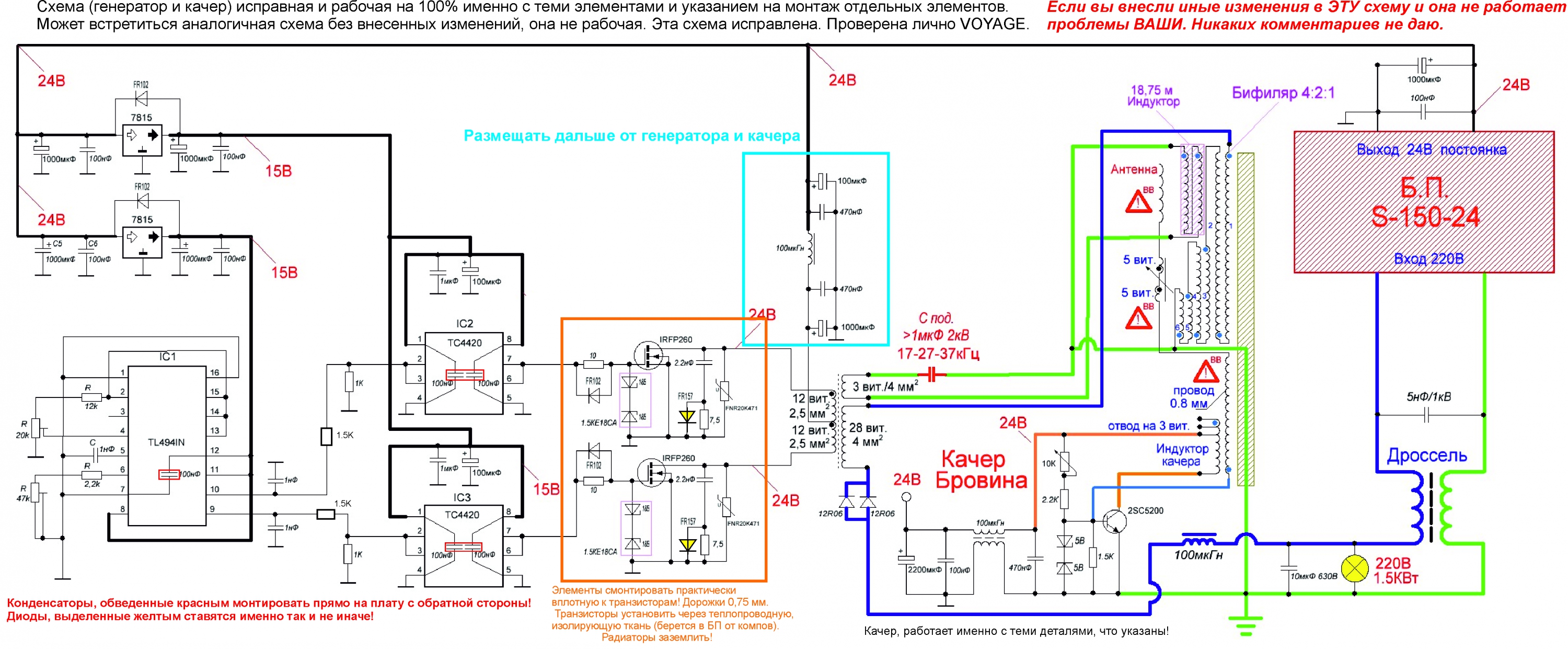

вот эта во вложении

zlatko2013 пишет: Чет то вы не то собираете - покажите схему по которой? посмотрим....

star_wars2000@mail.ru пишет:

sas-78 пишет: Я не знаю кто рисовал схему (не кого не хочу обвинять в этом) но в ней существуют ошибки либо мы ошибаемся у меня сгорают кренки 12в по запиту драйвера в чем проблема? буду умощнять 12в стабилизатор буду разбираться, по поводу дросселя я поставил его перед кренками а не запитовал через него горшок, чтобы пульсации не лезли на питание ИМС

Я думаю абсолютно верно

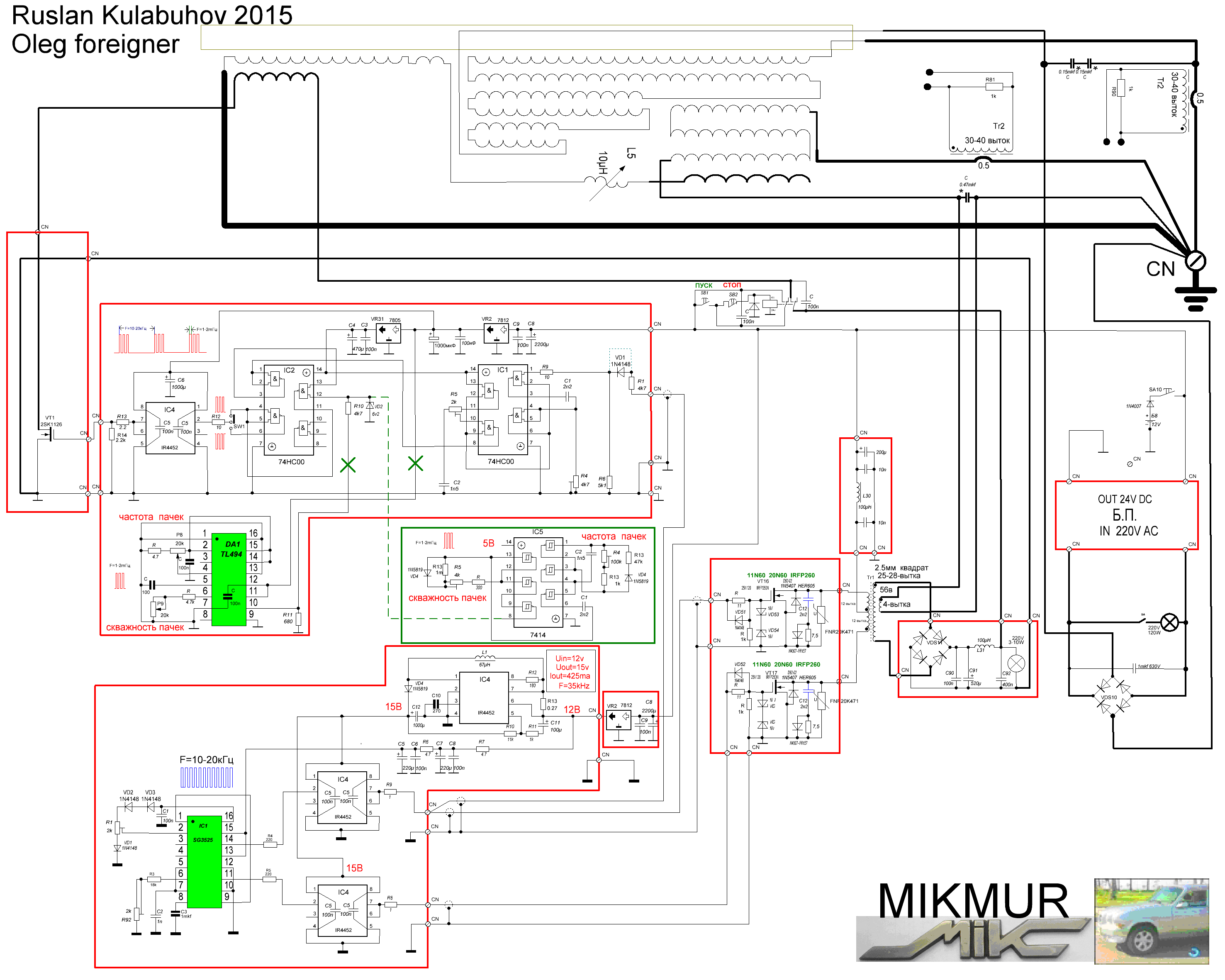

Устарелая информация!!! посмотри вот эту схему (но сразу хочу сказать - тут есть не точности, рисовать я пока не научился и схема от МикМура эта)



еще почитай вот эту ветку (тут печатки под ЛУТ) и много интересного и важного realstrannik.com/forum/dosae-initiative/...gner-skhemy-2-2.html

Удачи!
P/S/ блин а в твоей схеме вот чую не хватает еще сопротивления с затвора на землю в 1кОм на каждый IRFP260N - я буду с ним пробовать

star_wars2000@mail.ru пишет: вот эта во вложении

zlatko2013 пишет: Чет то вы не то собираете - покажите схему по которой? посмотрим....

star_wars2000@mail.ru пишет:

sas-78 пишет: Я не знаю кто рисовал схему (не кого не хочу обвинять в этом) но в ней существуют ошибки либо мы ошибаемся у меня сгорают кренки 12в по запиту драйвера в чем проблема? буду умощнять 12в стабилизатор буду разбираться, по поводу дросселя я поставил его перед кренками а не запитовал через него горшок, чтобы пульсации не лезли на питание ИМС

Я думаю абсолютно верно

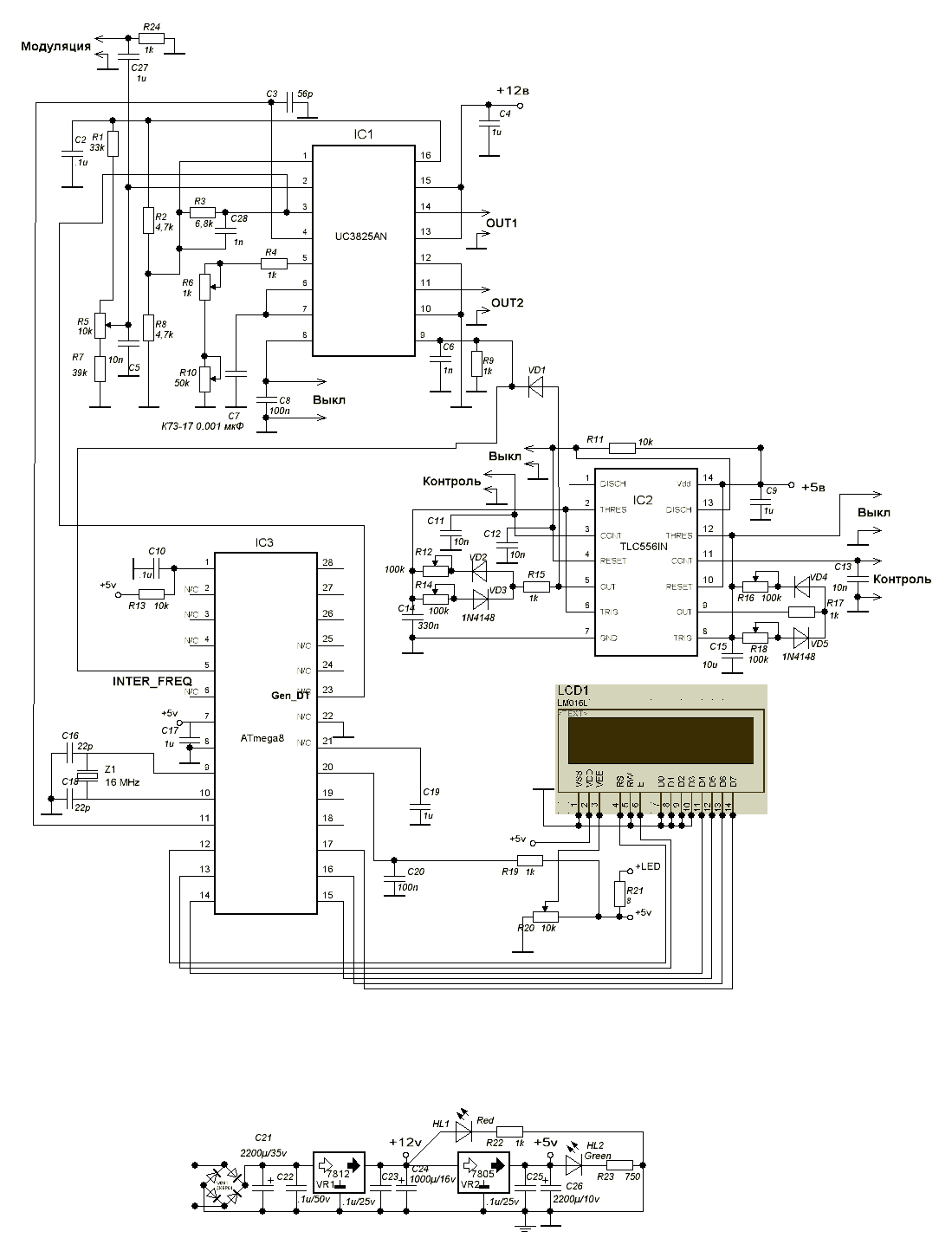

Покопался тут на днях в своих закромах и нашёл интересный архивчик многолетней давности, взятый с одного сайтика по Тесластроению. Где поднималась тема построения пачкогена на микроконтроллере. В этом архиве есть всё начиная от принципиалки и кончая прошивки под МК. Так что у кого мозги от всего этого ещё не поплыли, то как говориться налетай.

PS. Кто разберётся во всём этом и доведёт эту схему до ума, тому респектиуважуха!

VOYAGE пишет: Тяпля, схему в студию! =) Делать новый пушпулл я не буду, а платку пристроить можно

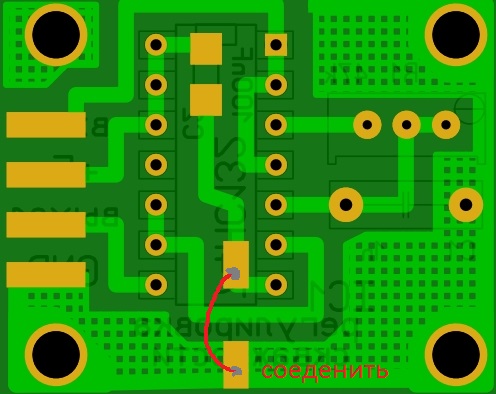

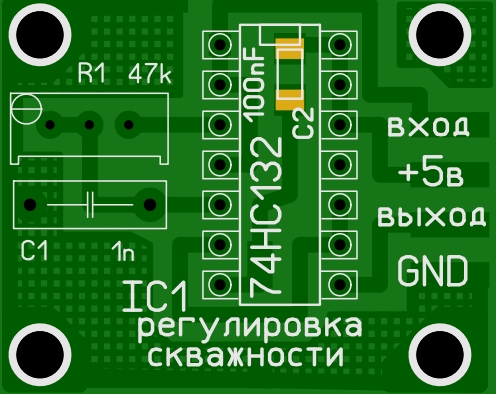

Для микросхемы 74HC00 конденсатор 3,3nF резистор 100к.
для микросхемы 74HC132 конденсатор 3,3nF резистор 25к.
это при частоте 15кГц в среднем.

Я ещё не успел спаять так что работу не проверил.

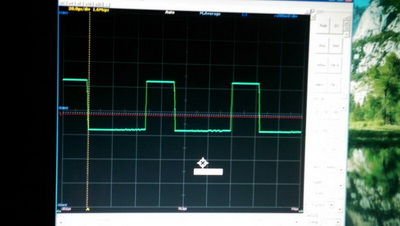

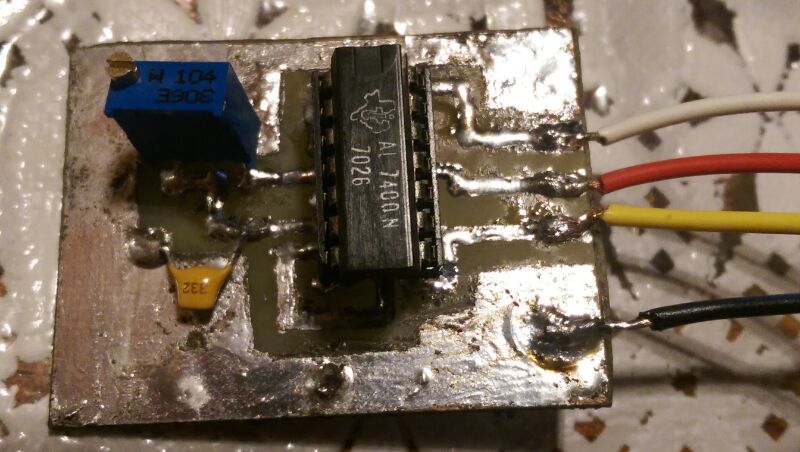

на практике с 7400n заработала с конденсатором 33нФ. А 3.3нФ не работает.

Ded Mazay пишет: Покопался тут на днях в своих закромах и нашёл интересный архивчик многолетней давности, взятый с одного сайтика по Тесластроению. Где поднималась тема построения пачкогена на микроконтроллере. В этом архиве есть всё начиная от принципиалки и кончая прошивки под МК. Так что у кого мозги от всего этого ещё не поплыли, то как говориться налетай.
[/attachment]

Банальная схема формирователя пачек на двух генераторах с ручным управлением. Фазовый сдвиг не регулируется. ФАПЧ отсутствует.

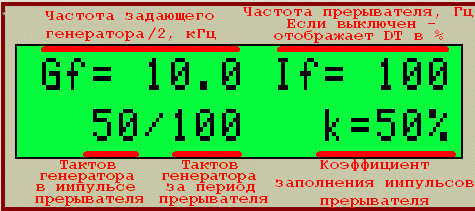

Микропроцессор - только индицирует выставленные настройки, что и без него хорошо видно на экране любого осциллографа.
Не рекомендую.

Хорошие формирователи импульсов делаются с помощью одновибраторов на триггерах. Таким способом вы можете устанавливать длительность как больше, так и меньше длительности стартовых импульсов на динамическом входе.
Если требуется супер-стабильность, используются кварцованные счетчики с управлением Кдел. Чем больше коэффициент деления и частота задающего генератора, тем меньше фазовая погрешность.

www.radioman-portal.ru/pages/1601/

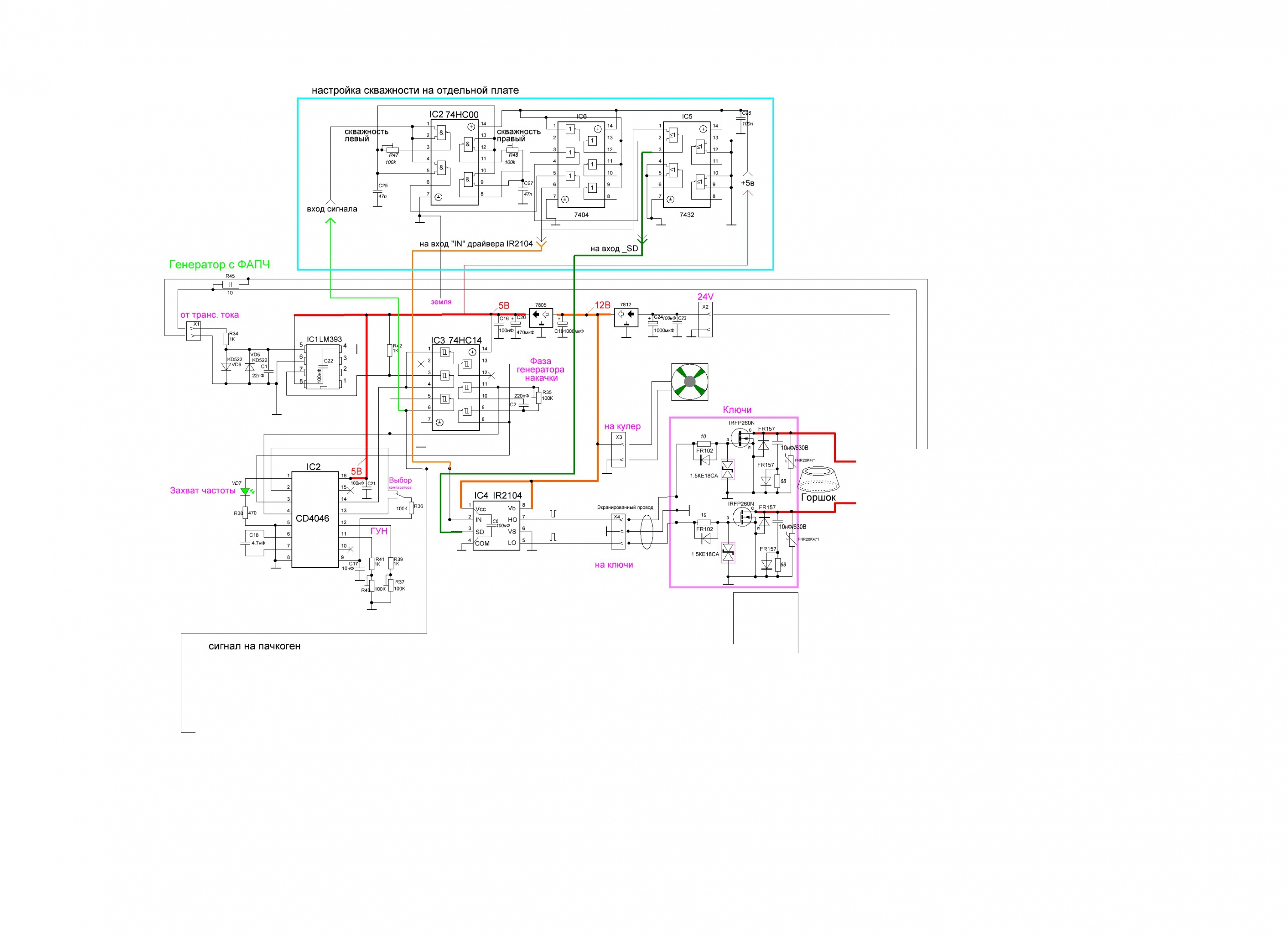

пришлось переделать настройку скважности для Пуш Пула на CD4046 так в первой попытки не учёл сигнал для второго канала. Переделка того что я тут делал realstrannik.com/forum/ustanovka-kulabuk...html?start=342#25329

Пришлось делать настройку ширины импульса на 2 канала по отдельности. Может кто знает вариант по лучше но у меня так получается.

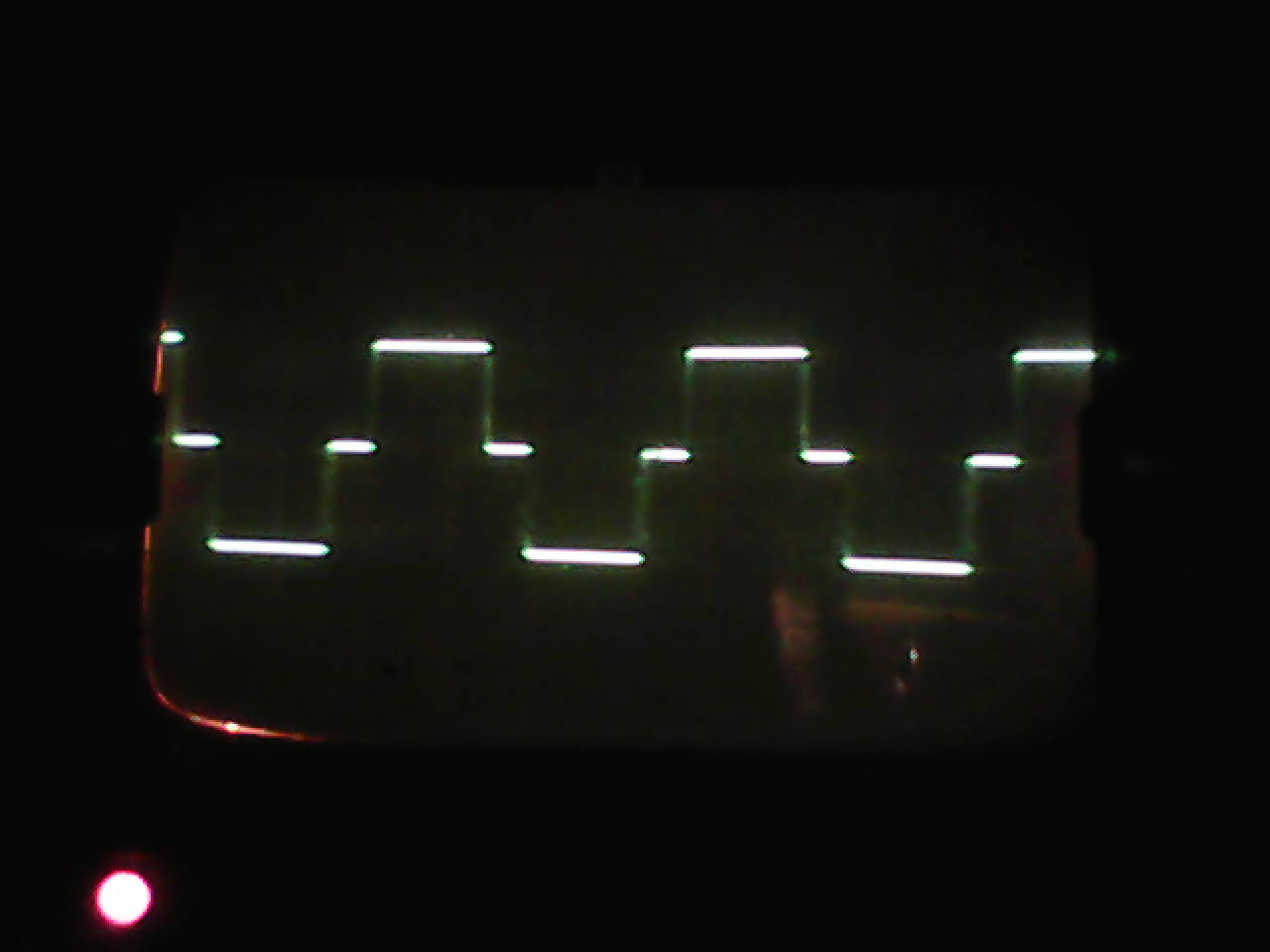

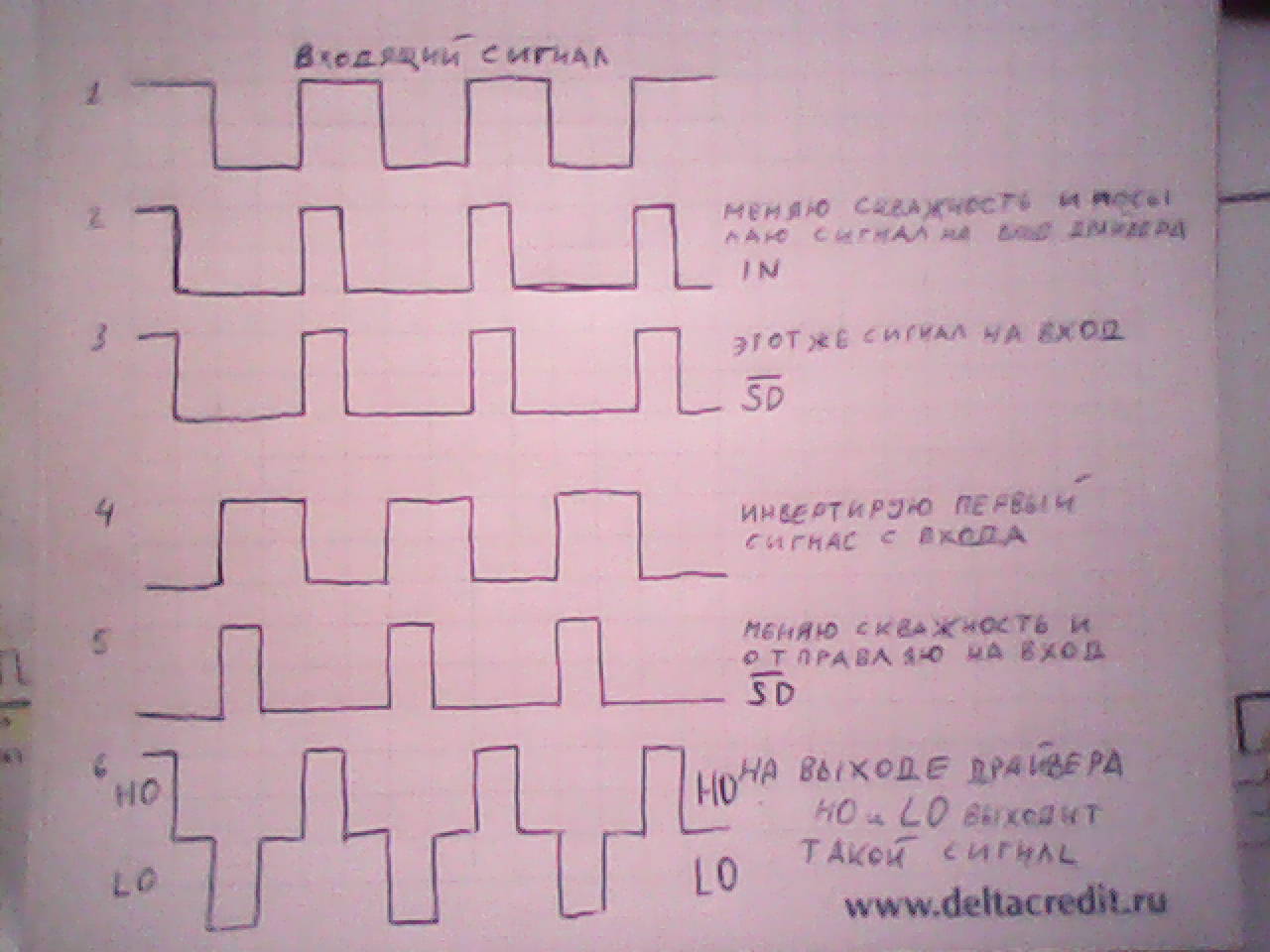

что бы получить такой сигнал

я решил таким способом.

просто не хочется переделывать весь пуш пул. А по другому не могу придумать как решить эту проблему.
