В продолжениии темы, на мой взгляд, ещё одна неплохая конструкция. Питание низковольтное, мощность до 1кВт.
kazus.ru/forums/attachment.php?attachmentid=72288&d=1417103426

tak пишет:

trantor888 пишет: Всем привет.
Вношу свою лепту в копилку.

494 для низковольтных схем малопригодна, в силу большего Deadtime ...
у вас будет очень большая просадка напрж. под нагрузкой,нужна обрат. связь...
для низков. DC-DC без. стаб. использую IR2086,85....
www.irf.com/technical-info/userguide/ug-0601.pdf

Предлагаю внимательней ознакомиться с схемой, в частности обратной связи...
И как в Вашем понимании Deadtime должен влиять на очень большую просадку напряжения под нагрузкой???

trantor888 пишет:

tak пишет:

trantor888 пишет: Всем привет.
Вношу свою лепту в копилку.

494 для низковольтных схем малопригодна, в силу большего Deadtime ...
у вас будет очень большая просадка напрж. под нагрузкой,нужна обрат. связь...
для низков. DC-DC без. стаб. использую IR2086,85....
www.irf.com/technical-info/userguide/ug-0601.pdf

Предлагаю внимательней ознакомиться с схемой, в частности обратной связи...
И как в Вашем понимании Deadtime должен влиять на очень большую просадку напряжения под нагрузкой???

читаем матчасть....

Форумчане, подскажите схему генератора, резонанс в резонанс на TL494.

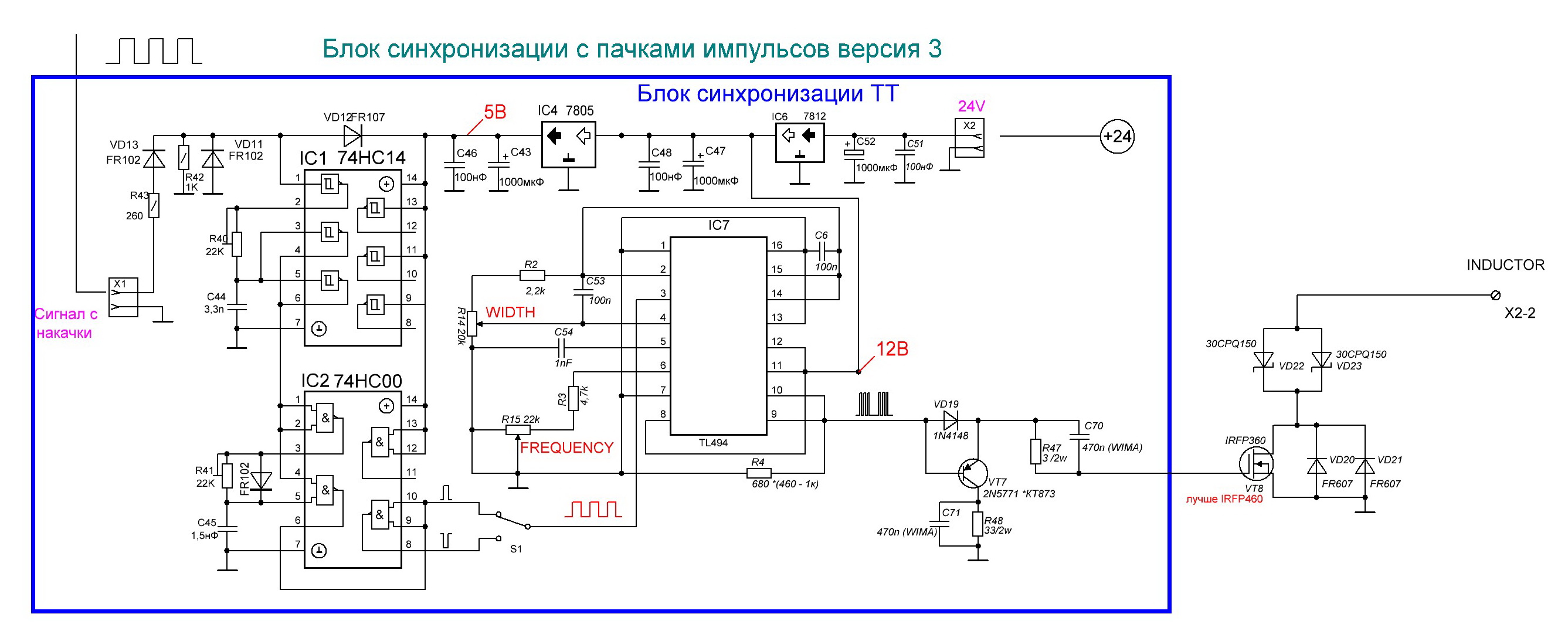

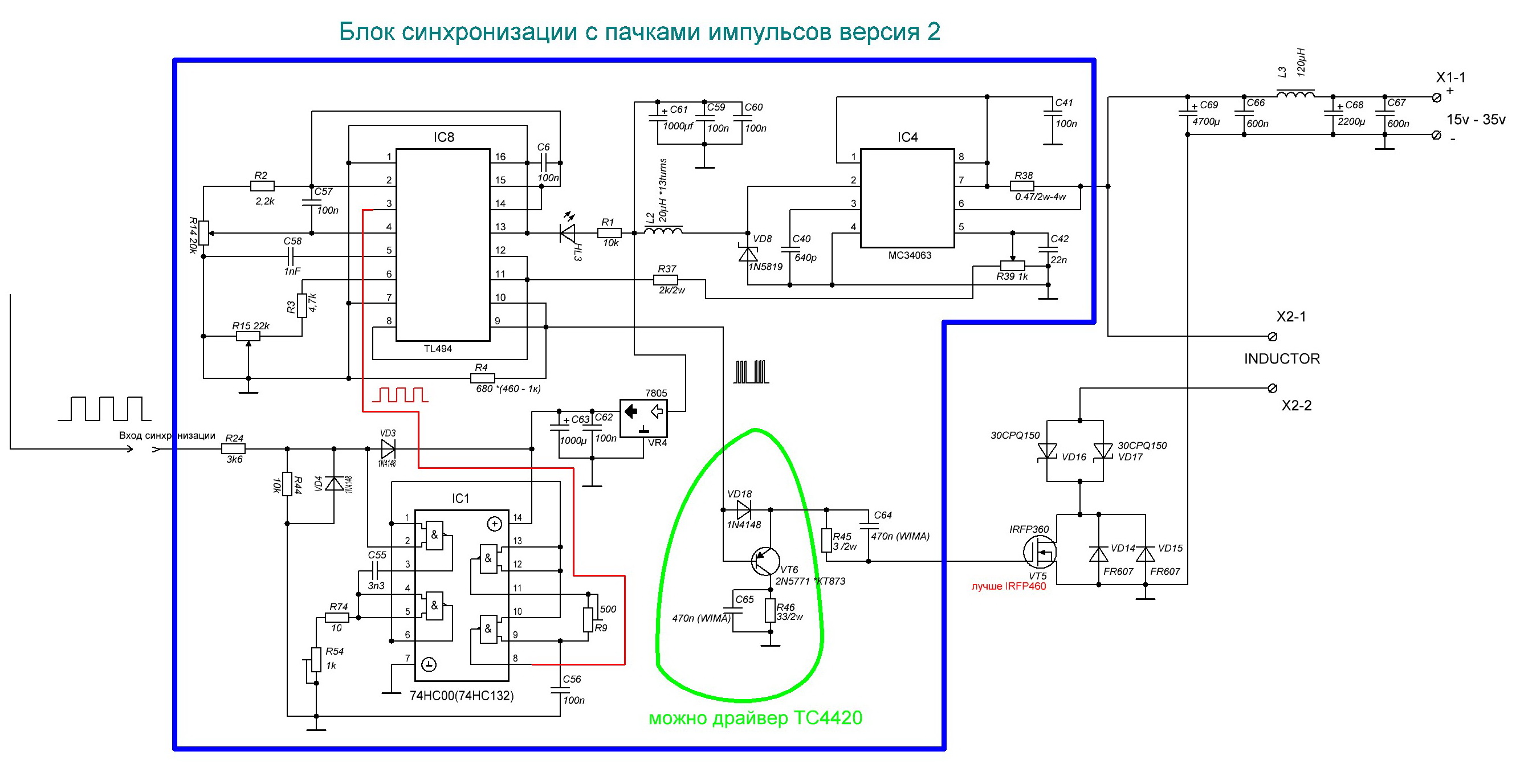

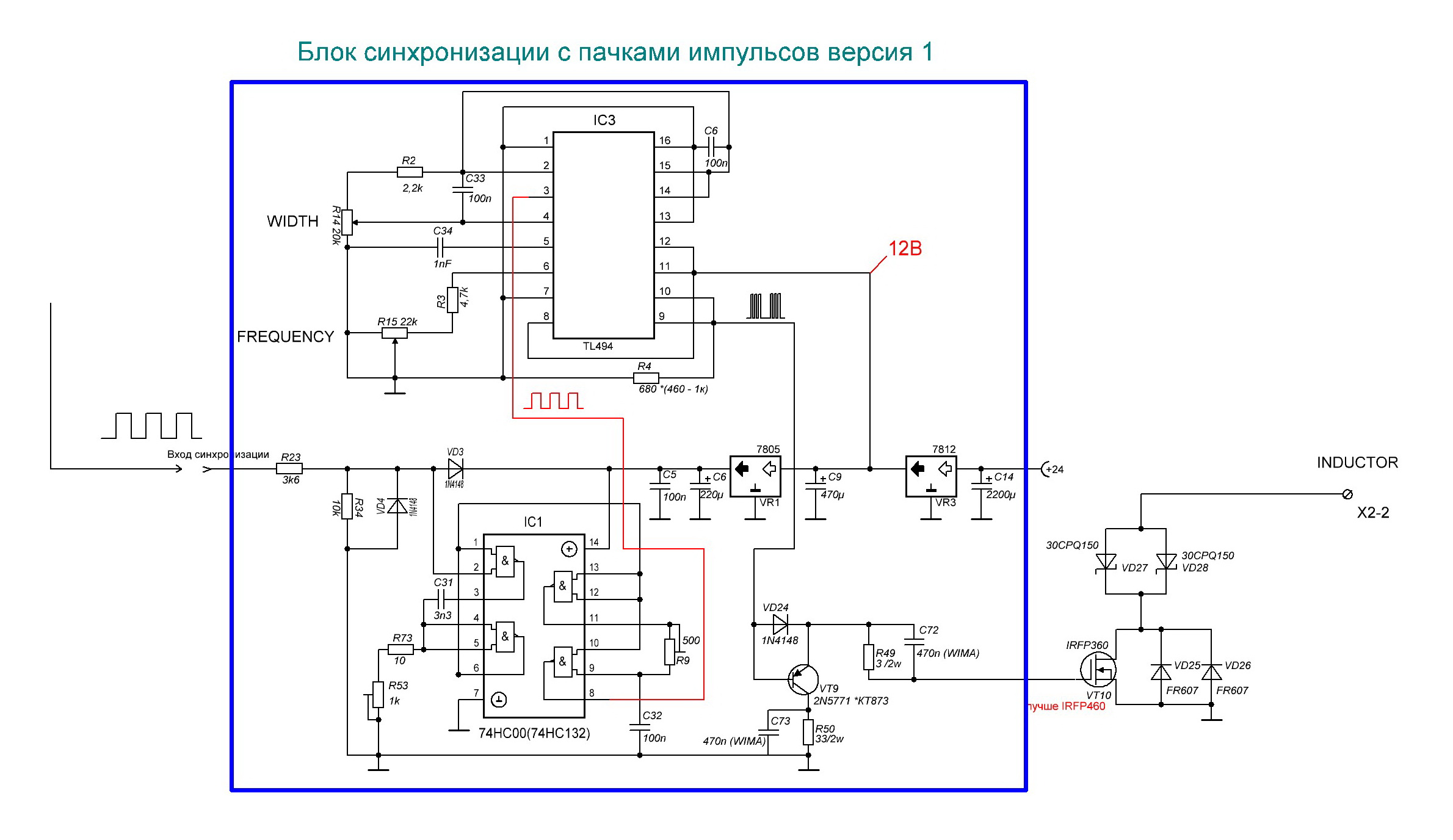

Вот накидал для себя 3 версии схем блока синхронизации с генерацией пачек импульсов для тр. Теслы.
Кто хорошо понимает подскажите по какой версии мне лучше делать и где тут может быть ошибки в схеме?








Всем спасибо!

Собрал пул пуш генератор начал настраивать выходят из строя полевые транзисторы IRFP 260 , может имеет смысл включить диоды в паралель транзисторам !!!????

VOYAGE пишет: Сборник схем. У кого есть другие, пожалуйста добавляйте. Добавляйте описание. Но не трепаться тут! аарррр!!!

1. Качер
2. Все в сборе БЕЗ АПЧ, БЕЗ правильной организации съема. Электронные схемы работосопсобные.
3. Обратите внимание на конденсатор в цепи ГОРШОК 28вит - граната. Он необходим.

star_wars2000@mail.ru пишет: Собрал пул пуш генератор начал настраивать выходят из строя полевые транзисторы IRFP 260 , может имеет смысл включить диоды в паралель транзисторам !!!????

Можешь попробовать поставить паралельно стоку-истоку варисторы на 50 вольт и надеюсь транзисторы на радиаторах.

Добавлю для коллекции на REALSTRANNIK.com

(

)

делаю Вашу схему. Требуется консультация. Как поговорить? Мой скайп milka8838

стоят варисторы FNR20k471, транзисторы на радиаторах и вентилятор охлаждающий стоит

Святолуг пишет:

star_wars2000@mail.ru пишет: Собрал пул пуш генератор начал настраивать выходят из строя полевые транзисторы IRFP 260 , может имеет смысл включить диоды в паралель транзисторам !!!????

Можешь попробовать поставить паралельно стоку-истоку варисторы на 50 вольт и надеюсь транзисторы на радиаторах.
