anoint2002 пишет: Ребята по этой схеме у меня лампочка начала ярче гореть.Что скажите об этом?

Данное решение не правильное. Оно нарушает принцип работы индукционки.
Обмотка на горшке состоящая из трех витков - токовая, а если её сделать из бОльшего количества витков, то теряется вся идея. То есть, трех витковая катушка горшка, контурная емкость и индукторная обмотка на гранате составляют колебательный контур - аналог индукционки.
Если увеличить количество витков токовой обмотки (3 витка) на горшке, то мы не получим в выше упомянутом контуре нужного нам тока, да и трех витковая обмотка, если будет иметь большое количество витков, то она будет нагружать пуш-пул.

Владимир

Ребята подскажите кто какие ключи в пуш пуле использует я например irf3710 у гуру irfp260 какие туда лучше ставить, но есть еще ньюанс у гуру от 24 вольт а у меня от 12 но один раз уже пробил один и дальше 2184 сгорел , сейчас жду варисторы и супрессоры буду делать зашиту не знаю может не поможет, кстати может кто что знает по зашите пишите советы

Здравствуйте Владимир. С начало было 3 витка и кондер стоял 0,47мф ,так лампочка горела не ярко.Генератор не был подключен к земле.Как добавил витки кондер сильно грелся,поставил 33мф начал нормально работать и лампочка ярче горела,ну и тесла так сказать разгон дал ,боле ярче стала лампочка.и так работал без нагрева без ничего.

Добрый вечер
подскажите о замене полевиков IRF540 на IRF260
возможно?

anoint2002 пишет: Здравствуйте Владимир. С начало было 3 витка и кондер стоял 0,47мф ,так лампочка горела не ярко.Генератор не был подключен к земле.Как добавил витки кондер сильно грелся,поставил 33мф начал нормально работать и лампочка ярче горела,ну и тесла так сказать разгон дал ,боле ярче стала лампочка.и так работал без нагрева без ничего.

Для примера возьмем частоту резонанса, которая получалась у тебя при контурной емкости 0,47 мкф равной 20 кГц.
1. зная частоту и емкость высчитываем общую индуктивность контура (получим 134,7 мкГн)
2. ты меняешь контурную емкость на 33 мкф, в связи с чем у тебя поменяется частота резонанса и она у тебя будет на несколько порядков ниже исходной (2,38 кГц)

Данная частота хороша для катушек с сердечником, а не на для катушек на воздухе и мне не понятно, каким образом при этом увеличивается яркость свечения лампы (черкни свою схему включения)

Владимир

Владимир я любитель и у меня пока нету приборов чтобы все это проверить но вот схемы по которым я собрал.мне тоже интересно как так.

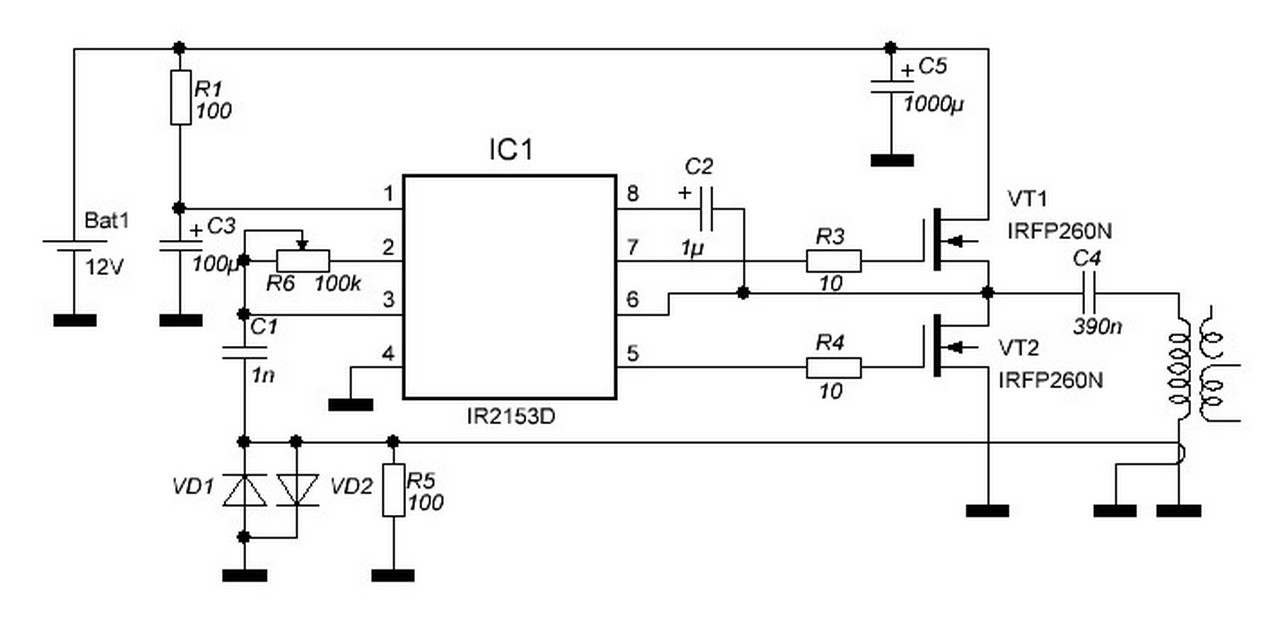

Привет всем , может кому пригодится такой вариант :
Схему Олега лучше настраивать по блокам , как запустить отдельно блок для Теслы , что-бы настроить гранату на свободные колебания , а затем подобрать по кратностям частоту пуш-пулла - это , пожалуй лучше у Олега спрашивать .

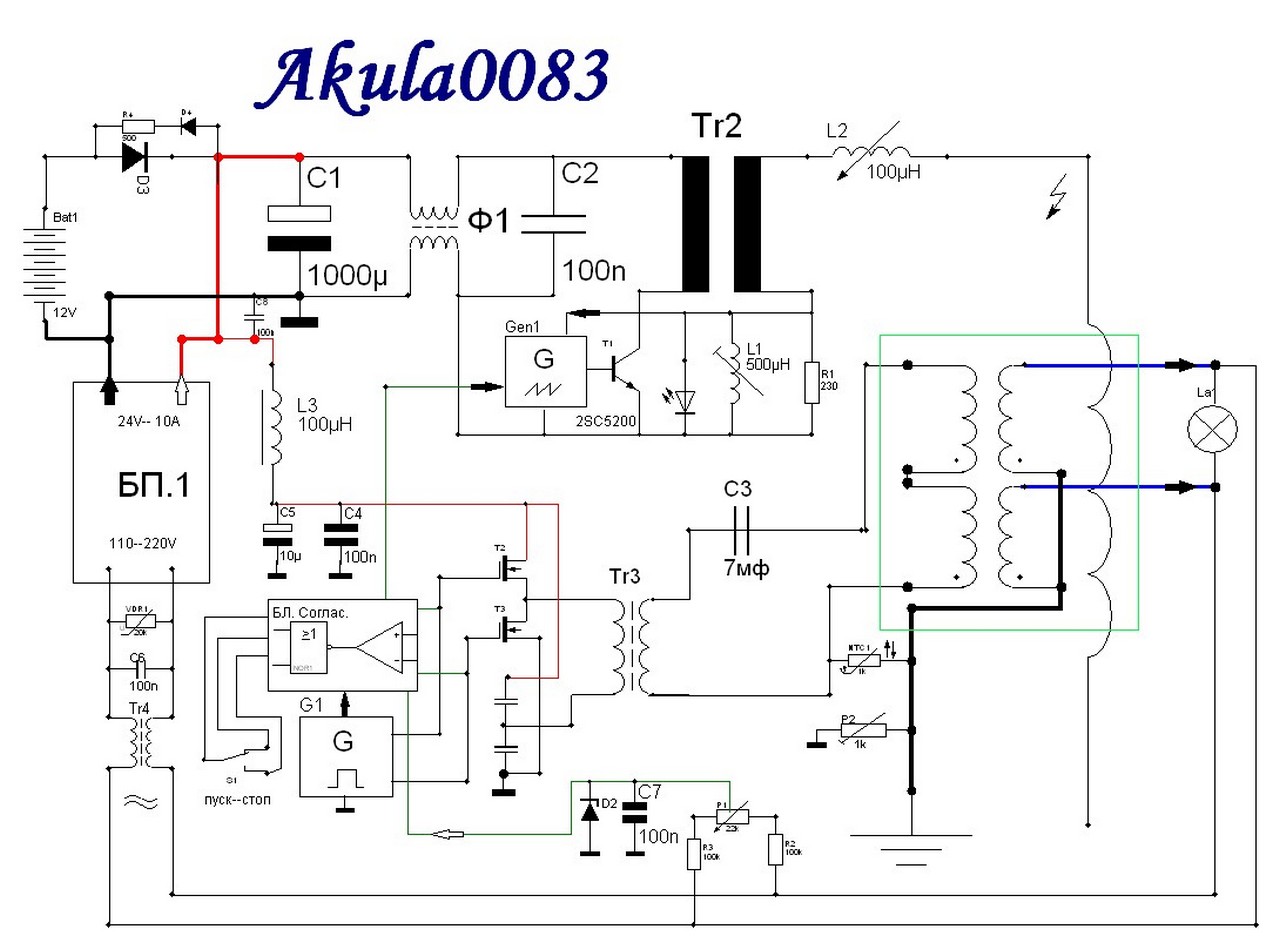

Базовая Акулья схема

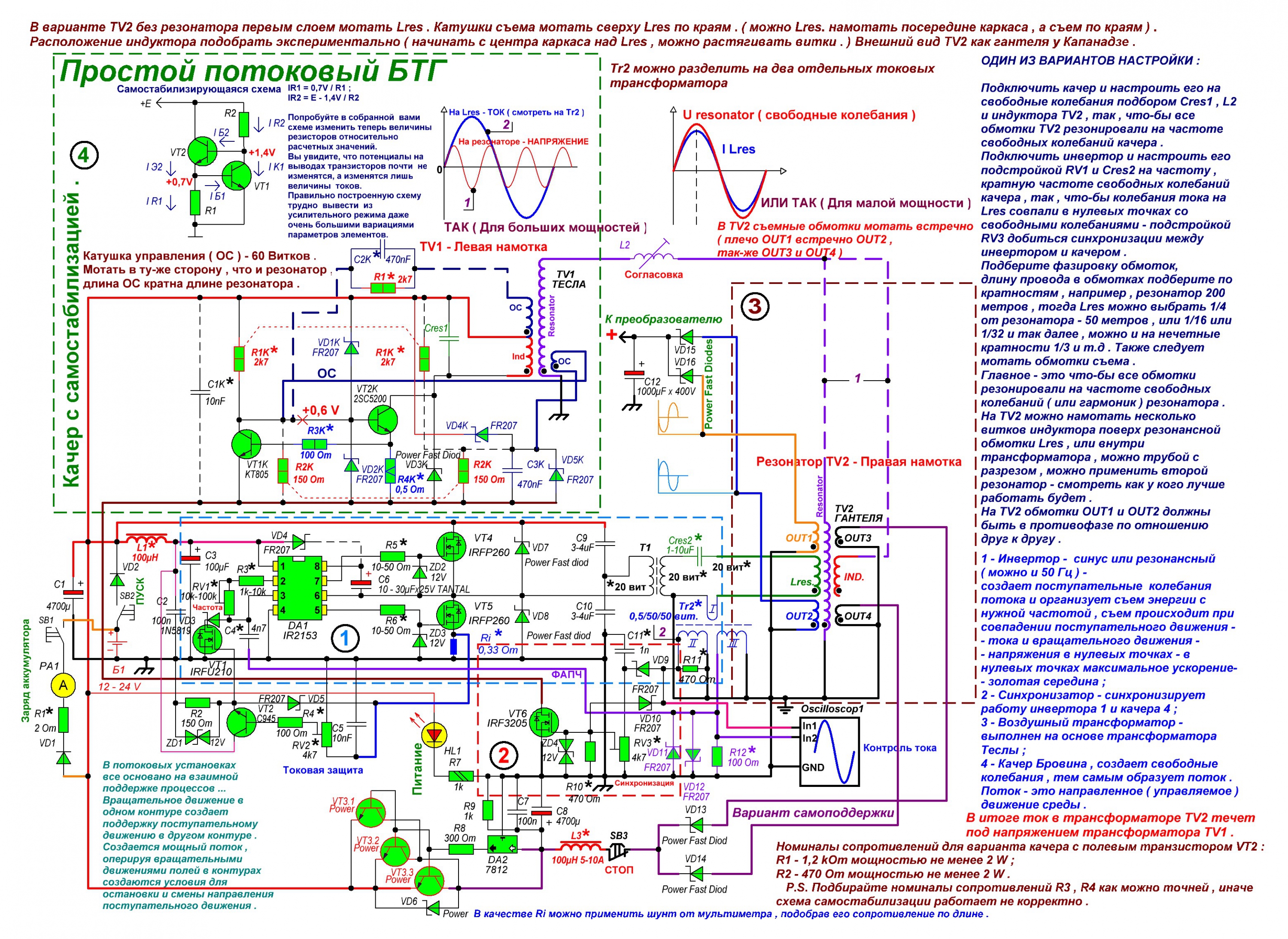

Переделка для эксов с описанием



IR2153 c ФАПЧ уже здесь где-то выкладывали



Настройка установки Руслана такая-же как на картинке описано

Foreigner пишет: По идее надо. например супрессором КЕ440А, но у меня и так работает и не вышибает.

а как подключить KE440A правильно? сток исток IRFP460?

turisto74 плохо читаемая схема. Попробуй приаттачить сопроводительную записку отдельно, и сделать одним цветом схему.
