invis 2013 пишет: Я делаю эту схему, только в своей модификации и с фазовращателем. На днях до соберу эту схему и проверю ее работоспособность. Если что отпишусь.

Можно по проще может возьмёте за основу ФАПЧ

Только очевидно кольцо нужно вкючать в цепь вторички. А то получится резонанс на первичке )

Abadiya пишет:

Foreigner пишет:

vavan_7 пишет: Олег, ты сказал, что синхронизацию надо делать по другой схемотехнике. Например введением второй петли ФАПЧ
В старых телевизорах есть микросхема К174ХА11, имеющая 2 петли: кадровой и строчной развёрток. Подойдёт ли такая микросхема в данном случае. Сам я ещё разбираюсь в её схемотехнике, поэтому прошу совета лучшего из известных мастеров по электронике.

К174ХА11 подошла бы, если не было ограничения по частоте. (500кГц).

Какой диапазон рабочих частот мы пытаемся обхватить/ захватить?
Спасибо

ФАПЧ работает в диапазоне 10-40 кГц.Он управляет Тесла, которая работает в диапазоне 1,6-2 МГц.У каждого своя частота и соответственно длина намотки ТТ.Правдв Руслан в последнем видео сообщил,что мотать ТТ нужно длиной провода равной длине индуктора.

Привет, я собираю эту схему



Хотелбы уточнить некоторые нюансы

Надали етой схеме синхронизацыя пуш-пула с качером, как ето есть в некоторых других схемах?????????????

Друзья, немного не понял такой момент. Почему на печатной плате выводы 5 и 8 у IR2184 соединяются с землей?

Lari333 пишет: Друзья, немного не понял такой момент. Почему на печатной плате выводы 5 и 8 у IR2184 соединяются с землей?

между 5 и 8 выводами смд-перемычка, а обведённый элемент (между 5 выв. и общим)- это конденсатор от0.1мкФ до 1мкФ.

Foreigner доброго времени суток, а как на счет блок включения? или как вообще происходит запуск всей системы

Несколько замечаний по поводу DC/DC преобразователя. В нём можно приметить практически любые трансформаторы компьютерных блоков питания собранных по схеме полумоста. Напряжение на выходе преобразователя обычно в пределах 130Б-135В (не критично).
Включать необходимо при положении подстроечного сопротивления установленного на минимальную длительность выходного импульса синхроблока. Затем медленно увеличивая длительность наблюдать за увеличением амплитуды на антенне(щуп осцилла лежит рядом, не подключен) или на стоке полевика(обязательно использовать делитель). Когда амплитуда импульса прекратит увеличиваться, дальнейшее увелишение длительности импульса не имеет смысла и будет только увеличивать ток потребления, что может привести к выходу из строя преобразователя.

shtams пишет: 74hc4046 подскажите cmd и dip корпуса отличаются распиновкой или только способом монтажа?

т.е. теоретически на плату cmd можно как то приконнектить?

или платки под смd под утюг.

спасибо...

Распиновка одинаковая.

VOYAGE пишет: www.ex.ua/475251784134 юзайте анонимайзеры ибо этот сайт по каким то причинам в бане.

Спасибо, уже скачиваю
У меня открылся напрямую, без анонимайзера.

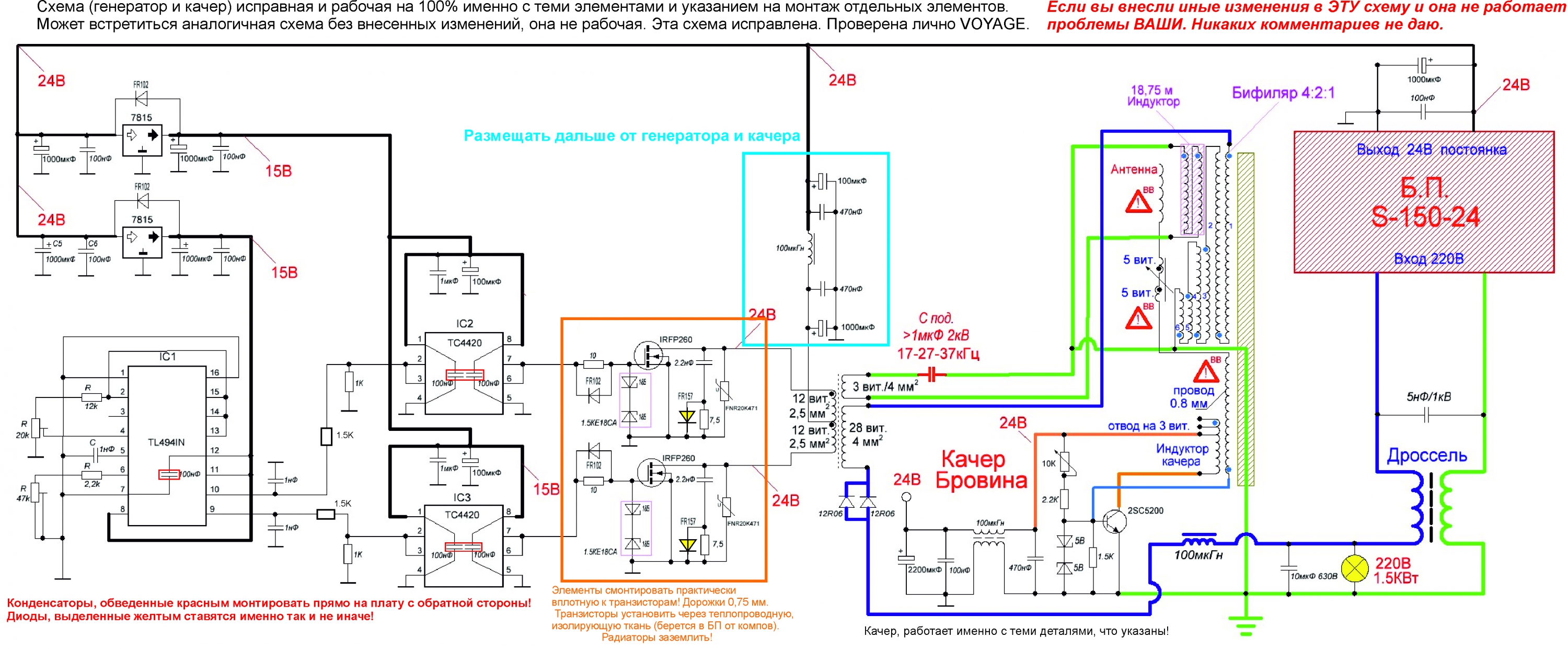

Ребята по этой схеме у меня лампочка начала ярче гореть.Что скажите об этом?
