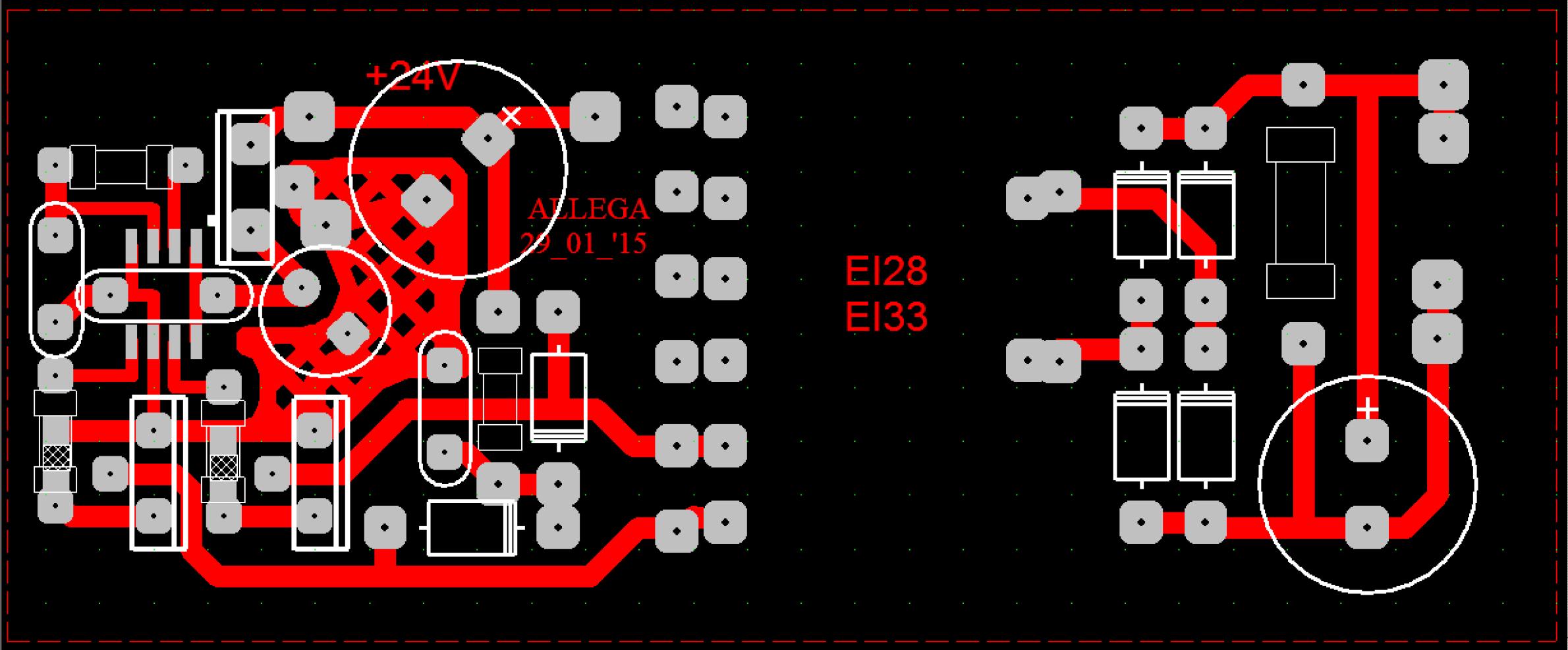

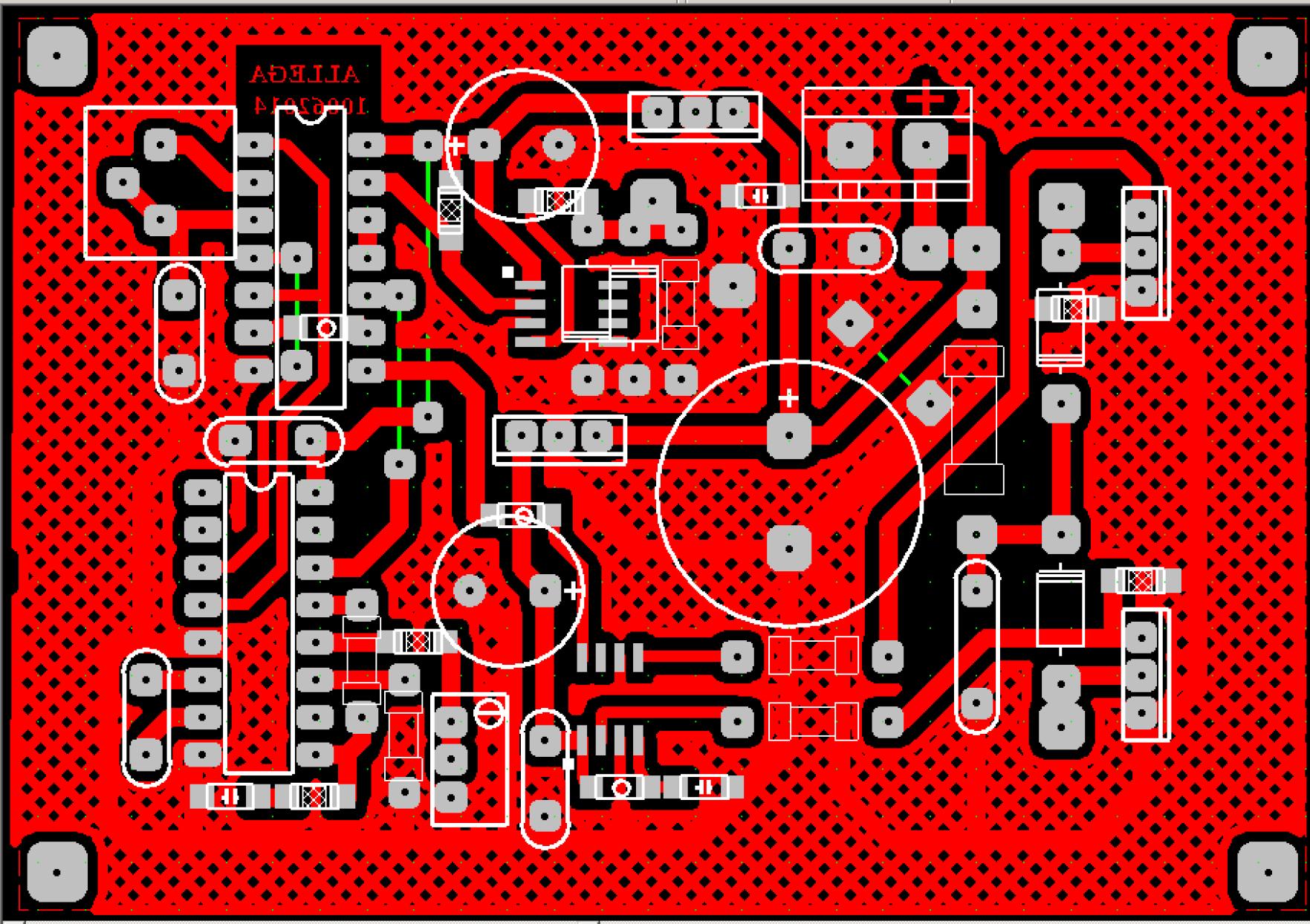

arsen1990 пишет: Вопрос почему на печатке соединены 13 и 14 вывод 74hc132 на схеме этого не видно, и еще на схеме соединены 12 и 13 вывод 74hc132 а на печатке нет соединения???
Может я что то не до понял извиняюсь зарание

На скорость (работу)это особо не влияет, но всё же немного разгружает 6 вывод. На печатке улучшенный вариант. оба варианта рабочие.

Abadiya пишет: Я накупил на ebay микросхем в СМД корпусе 74НС4046, IR2184 и UCC37321D, 74HC132D, 7805

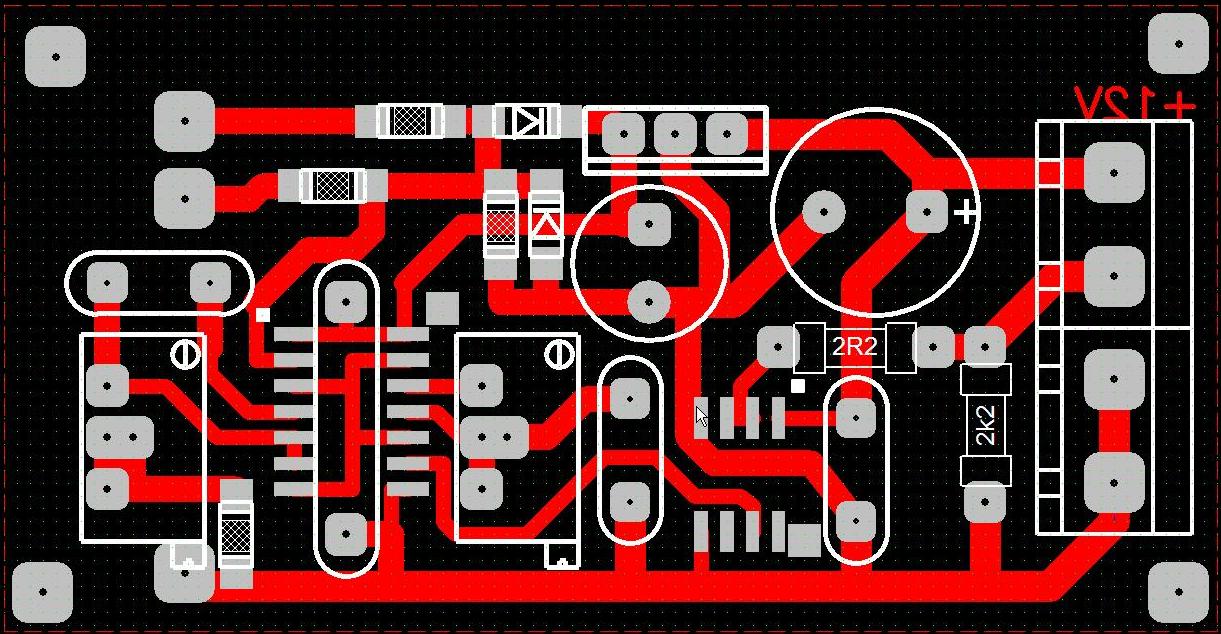

Пока жду доставку, пытаюсь придумать как их приспособить. Не подскажнте как переделать платы под СМД, или дорисовать на другой стороне контакты для СМД (двух сторонняя плата)сделав ее универсальной?

пока могу предложить только это:







есть ещё такой вариант : _http://www.ebay.com/sch/i.html?_odkw=dip16+to+smd&_from=R40&_osacat=0&_from=R40&_trksid=p2045573.m570.l1313.TR0.TRC0.H0.Xdip16+to+sop16&_nkw=dip16+to+sop16&_sacat=0.

да , и в каком корпусе 7805 (маркировка корпуса напр: sot89)?

Nicola пишет:

tivton пишет: Какая еще схема включения у него может быть ?
С генератора импульсы на базу, минус с конденсатора на эмирттер, с плюса конденсатора на первичку транса, коллектор на второй конец первички. Для полевика все тож самое исток- минус, сток на обмотку

Спасибо что описали словами включение полевика в цепь трансформатора. Но я хотел бы увидеть схему управления полевика генератором. Управление по одному проводу, как показано на схеме выше, не возможно. Прошу не судить меня строго, имею не плохие навыки в радиомонтаже и большие пробелы в теории.

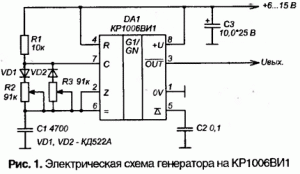

Собираешь самый простой и дешовый генератор на ne555 (50 рублей сейчас у нас в городе стоит)
Управление идет по одному "проводу" с 3й ножки таймера 555 на базу (затвор) транзистора, это самое простое управление транзистором без всяких защит и драйверов, желательно ставить резистор (10 Ом) параллельно с диодом (1n4148)
В схеме ниже конденсатор C1 неправильно указана емкость надо ставить от 10 пикофарад до 1 микрофарада (кондесатором выбирается диапозон частот чем меньше емкость тем выше частота)

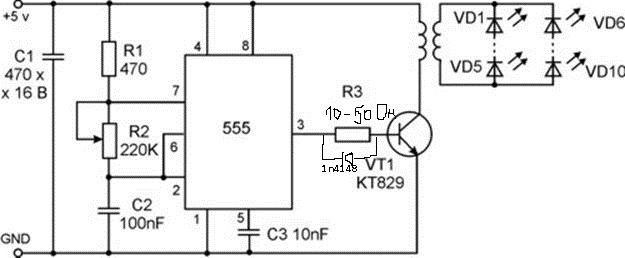

схема с регулировкой частоты и скважности
Земля (минус) получается общая у генератора и транзистора
Питание генератора лучше делать отдельное, например от адаптера 9 вольт, хотя будет работать и от телефонной зарядки 5 вольт


схема с регулировкой частоты

так как я уже почти собрал платы предложенные rinus, я накидал по ним схему подключения. Посмотрите пожалуйста где тут что может быть не так.

Хорошо что свёл в кучу ) На токовом кольце ещё резистор висит 10 ом 1 Вт. Выход платы синхронизации я не уверен что так хорошо будет работать. Я пока выкинул транзистор VT6 и в место его затвора пустил на выходной ключ. У гуру примерно так сделано. Иначе там передний фронт очень плавный. А может и меньше так звенеть будет, посмотрим.

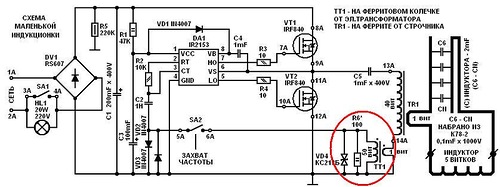

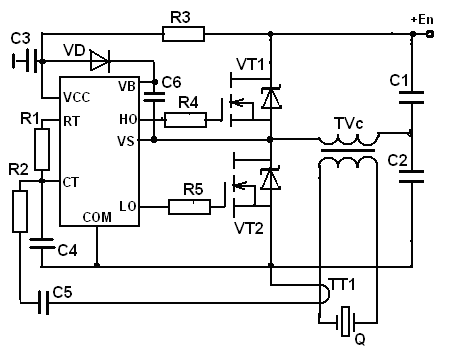

Ребят а кто пробовал собирать схему пуш пул на микросхеме IR2153 в инете нарыл схему с токовым тр-м я думаю к ней добавить драйвера (MAX4420) полевики и защиту ключей.И получится пуш пул с <<ФАПЧ>> А вы что об этом думаете???

kiptim пишет: Ребят а кто пробовал собирать схему пуш пул на микросхеме IR2153 в инете нарыл схему с токовым тр-м я думаю к ней добавить драйвера (MAX4420) полевики и защиту ключей.И получится пуш пул с <<ФАПЧ>> А вы что об этом думаете???

Я делаю эту схему, только в своей модификации и с фазовращателем. На днях до соберу эту схему и проверю ее работоспособность. Если что отпишусь.

LampPozitron пишет:

kiptim пишет: Ребят а кто пробовал собирать схему пуш пул на микросхеме IR2153 в инете нарыл схему с токовым тр-м я думаю к ней добавить драйвера (MAX4420) полевики и защиту ключей.И получится пуш пул с <<ФАПЧ>> А вы что об этом думаете???

Я делаю эту схему, только в своей модификации и с фазовращателем. На днях до соберу эту схему и проверю ее работоспособность. Если что отпишусь.

Какое будет питание? На выходе будет полумост или пуш-пул? Какие выходные транзисторы?

Я делаю эту схему, только в своей модификации и с фазовращателем. На днях до соберу эту схему и проверю ее работоспособность. Если что отпишусь.[/quote]

Можно по проще может возьмёте за основу ФАПЧ

Здравствуйте. Питание крен 12v на IR2153, 15v на драйвера MAX4420. на выходе пуш пул, Транзисторы IRFP260N. Я уже собрал схему осталось воткнуть драйвера которые пришлют с чип дип буду испытывать на стабильность схемы. Вообще я стыковал схему из схем акула и выше приведённой.
