Про ФАПЧ полезная информация www.icct.ru/node/85/php.htm

Олег, не знаю, насколько это принципиально, но по схеме Руслана, которую я в свое время передрал с его видео,
нагрузка La1 стоит не там, где ты указал у себя, а параллельно C20 и C21. Причем C21 должен быть неполярный.

См. пост realstrannik.com/forum/ustanovka-kulabuk...y.html?start=54#8459

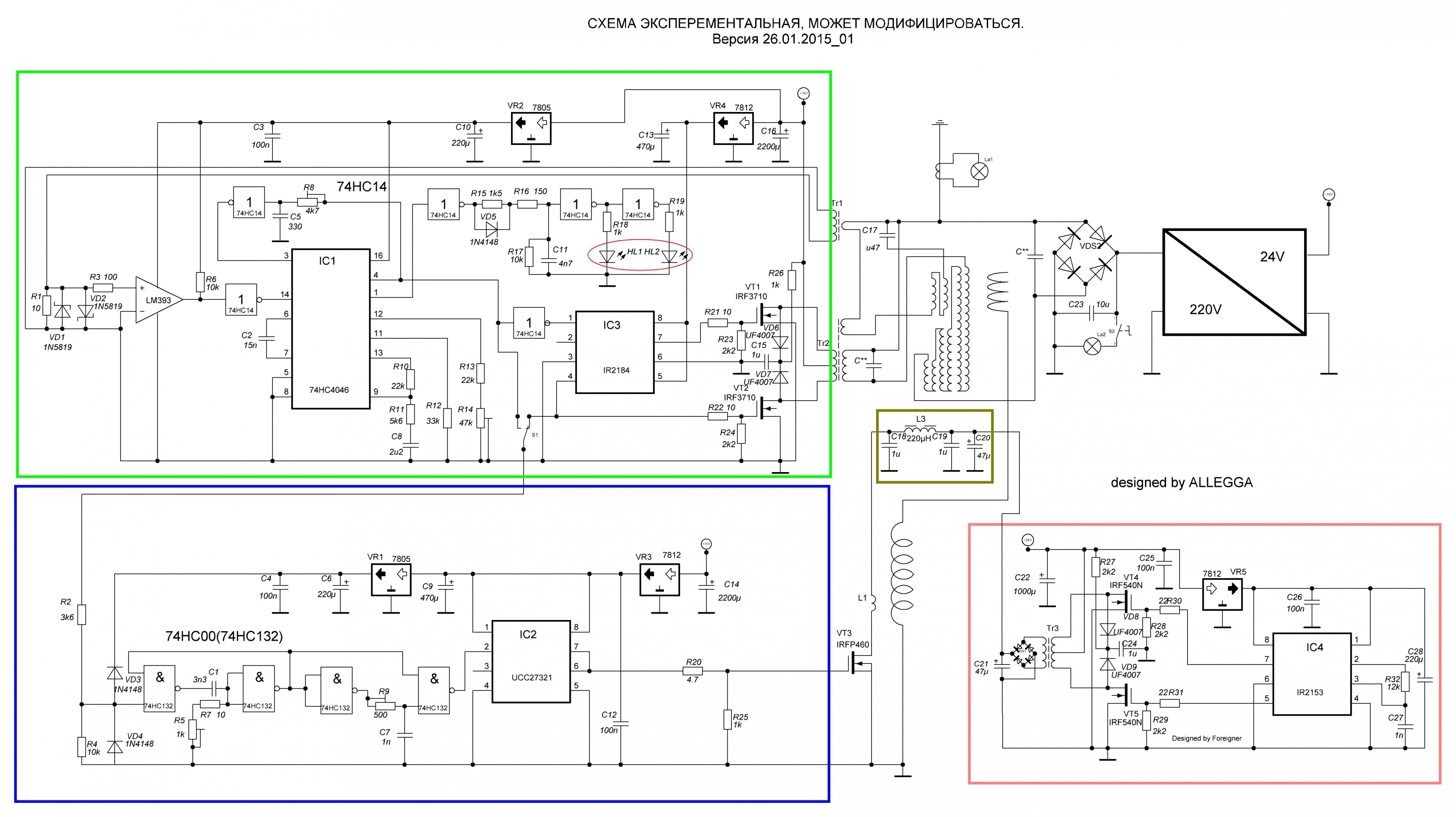

Foreigner пишет: Решил выложить полную схему. конечно могут быть неточности, особенно , что касается подключения выходной обмотки.

добавил в PDF

Вложенный файл:

Имя файла: PLL_sinhro...a_v3.pdf
Размер файла:136 KB

arsen1990 пишет: Уважаемый Foreigner будет от вас разяснение по дросселю который обведен коричневым на главной схеме?

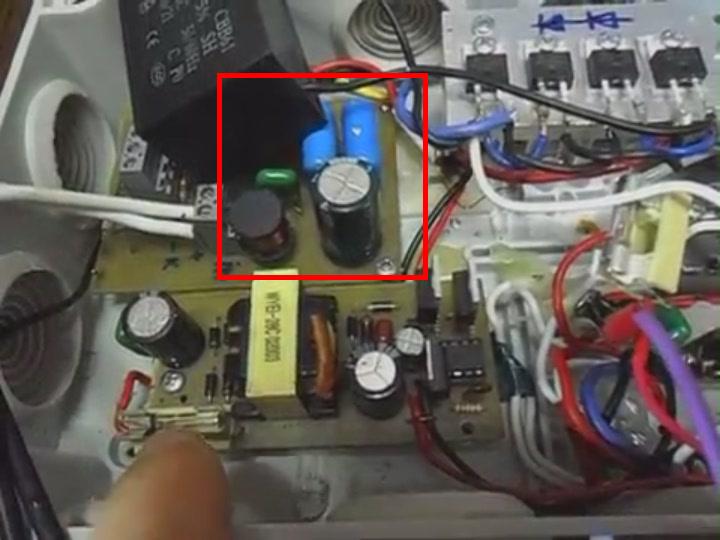

Это то , что мы видим на этой картинке:

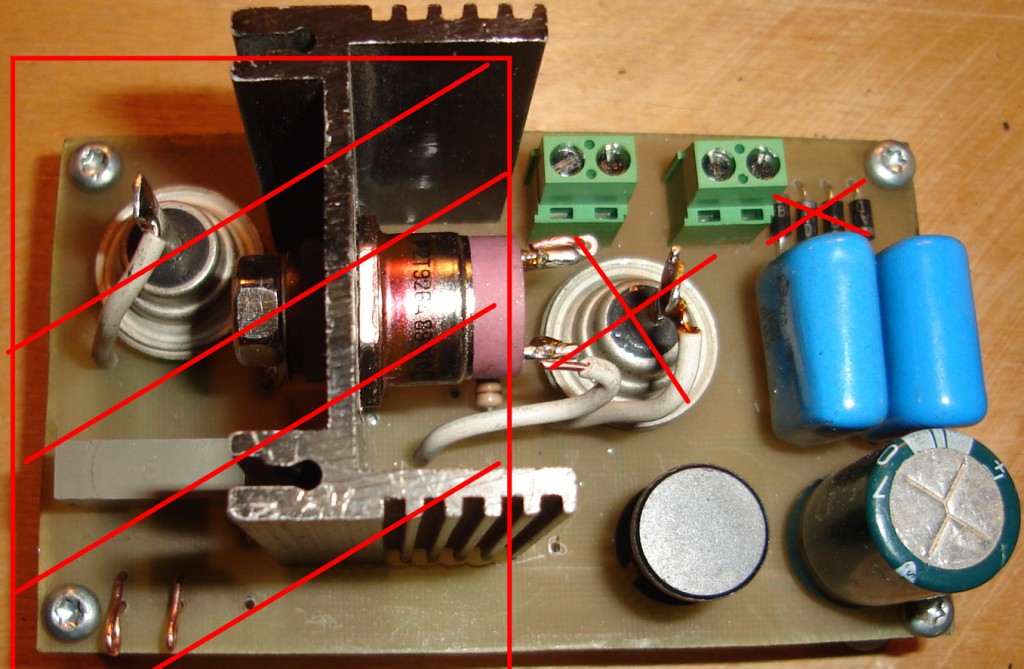

и его первоначальный вид:

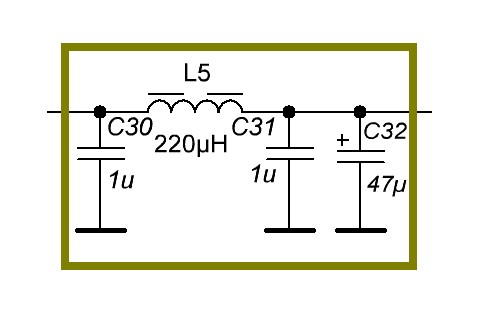

и фрагмент подправленной схемы:


а дроссель.. какой-то из старого монитора выдрал...

Foreigner пишет: Решил выложить полную схему. конечно могут быть неточности, особенно , что касается подключения выходной обмотки.

добавил в PDF

Вложенный файл:

Имя файла: PLL_sinhro...a_v3.pdf
Размер файла:136 KB

Решил выложить Parts list:

PLL:

LM393; IC2 - 74HC14; IC1 - 74HC4046; IC3 - IR2184; VR4 - 7812; VT2, VT1 - IRF3710;
VD1, VD2 -1N5819; VD5 - 1N4148; HL1, HL2 - LED; VD6, VD7 - UF4007
R1 -10; R4 - 100; R6 - 10K; R8 - 4K7 var; R10 - 22k; R11 - 5k6; R12 - 33k; R14 - 47k;
R15 - 1k5; R17 - 150; R16 - 10k; R18 - 1k; R19 - 1k; R21 - 2k2; R23 - 10; R24 - 2k2; R26 - 1k
C3 - 15n; C4 - 330pF; C2 - 100n; C10 - 220μF elect; C13 - 470μF elect; C11 - 4n7; C7 - 2n2; C15 - 2200μF elect

Sinxro:

IC1 - 74HC132/74HC00; IC2 - UCC37321;UCC37321- замена: UCC27321; IXDI609PI; TC4429; MCP1406 VR1 - 7805; VT3 - IRFP460
VD3, VD4 - 1N4148;
R25 - 1k; R20 - 4k7; R9 - 500 var; R7 - 10; R5 - 1k var; R3 - 10k; R2 - 3k6
C1 - 3n3; C5 - 100n; C6 - 220μF elect; C9 - 470μF elect; C8 - 1n; C12 - 100n; C14 - 2200μF elect

DC:

IC4 - IR2153; VR5 - 7812; VT4, VT5 - IRF540;IRF540N
VD8, VD9 - UF4007;
R27 - 2k2; R29 - 2k2; R28 - 2k2; R30, R31 - 22; R32 - 12k;
C28 - 220μF eletc; C27 - 1n; C26 - 100n; C25 - 100n; C24 - 1u; C23 - 1000μF elect; C22 - 47μF elect


Филтер и прочее:

C17, C19 - 100n; C18 - 47u; C20 - 10u; C21 - 100μF elect; L3 - 220mH

P.S. конечно могут быть неточности

Vader пишет: Олег, не знаю, насколько это принципиально, но по схеме Руслана, которую я в свое время передрал с его видео,
нагрузка La1 стоит не там, где ты указал у себя, а параллельно C20 и C21. Причем C21 должен быть неполярный.

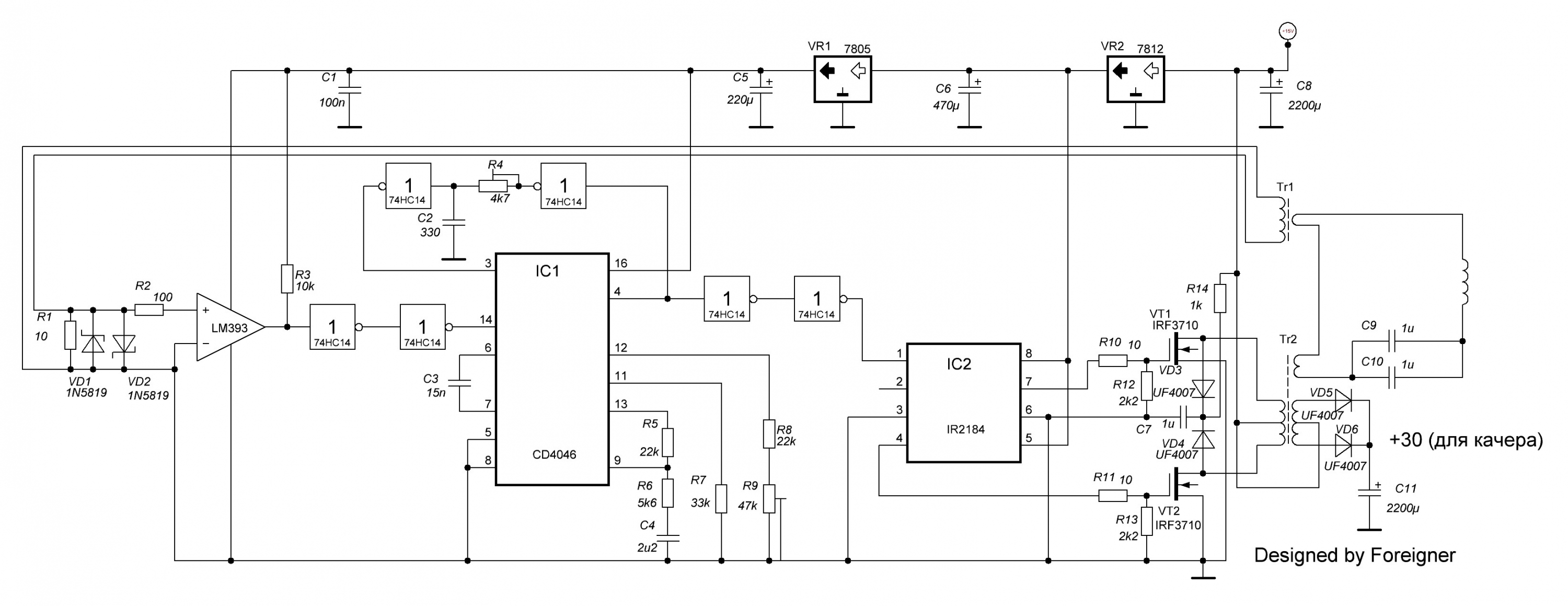

Vader, вот специально для тебя, опираясь на твои перерисовки из видео, перерисовал:

Сорри,подскажите какая емкость делает основную частоту генерации в пуш-пуле? С4-? Стал на ручник... Получился диапазон от 1,5 кГц до 3,8 кГц.Стоит С4 -330 pF.

Неодим пишет: Сорри,подскажите какая емкость делает основную частоту генерации в пуш-пуле? С4-? Стал на ручник... Получился диапазон от 1,5 кГц до 3,8 кГц.Стоит С4 -330 pF.

C3 ,а вообще я пользовался вот этим калькулятором: www.changpuak.ch/electronics/calc_03.php . Считает идельно точно. Частота , диапозон захвата - всё там есть.

добавил тотже калькулятор в ХLS

Vader пишет: В общем, спаял как мог PLL по 2184smd-TO220 из поста Олега #9178 и, похоже, где-то накосячил
Kvco действительно получается точно как в калькуляторе, но диапазон подстройки совершенно другой - в 10 раз меньше. Разбираться уже сегодня не буду.
Выкладываю фотки, может, подскажете? А так - к удалению.


На вход подаю меандр с генератора сигналов через вот такого монстра, на котором просто лежит токовое НЧ-кольцо:

Как уже сказал, автоподстройка работает, но в диапазоне 2-5KHz.

C3 постав 1n (можно до 4n) болше ставить нету смысла

Vader пишет: В общем, спаял как мог PLL по 2184smd-TO220 из поста Олега #9178 и, похоже, где-то накосячил
Kvco действительно получается точно как в калькуляторе, но диапазон подстройки совершенно другой - в 10 раз меньше. Разбираться уже сегодня не буду.

Как уже сказал, автоподстройка работает, но в диапазоне 2-5KHz.

Vader,друг, так у тебя на фотке просматривается CD4046 а не HEF74HC4046 (HCF74HC4046) поэтому и частота ниже. Этот калькулятор, не подходит для CD40** серии. cosmolv правильно посоветовал, надо начать с уменьшения ёмкости С3.

Vader пишет: DC24-150V. Проблемы (думаю, как и у всех) с силовым трансом, разобрал несколько компьютерных БП на 250-350W, WYEI-28C нигде не оказалось
Везде стоят слоны какие-то с полбашки...

Да, такие трафики стояли в блоках питания (150Вт) древних 486 и Pentium(1). Но могу успокоить: слоны тоже годятся. Распиновка и обмотки у них индетичны. вот только с размерами... попробуйте ногами втиснуть
а если не получится, ну что же придётся мне поправить разводку под слона и выложить.
