Интересное видео от коллег по цеху (Самый простой ФАПЧ):

еще на ту же тему

mozno po etomu

Exside пишет:
Интересное видео от коллег по цеху (Самый простой ФАПЧ):

еще на ту же тему

Да кстати я тоже подумываю об этой схеме. Она действительно вполне рабочая, но есть у нее один нюанс. Резонанс одна держит, но фаза тока не совпадала с фазой напряжения, соответственно контур работал не в резонансе. Поэтому в эту схему еще добавляют фазорегулирующее устройство и тогда все гуд.

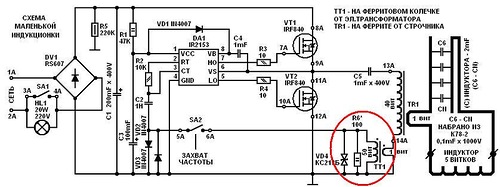

Вот тут похожая , только на TL494 :
www.shemotehnik.ru/avtolubitel/135-sxema...modelnyj-ksenon.html

Exside пишет:
Интересное видео от коллег по цеху (Самый простой ФАПЧ):

еще на ту же тему

Ну народ , для вас сам автор Foreigner тратит время рисует схемы и печатки.
Накой хрен вы сюда суёте чужие непровренные или недоделанные схемы.

Exside пишет:
Интересное видео от коллег по цеху (Самый простой ФАПЧ):

Да, согласен, надо проверить и отработать схему. igorek30 предлагал что-то подобное в соседней ветке realstrannik.com/forum/ustanovka-kulabuk....html?start=108#8859 . Но эта ветка не о том..


Я не против интересных технических решений , применения новой компонентной базы и.т.д. Просто многие, особенно новички в электронике, боятся сделать шаг в лево или в право и предпочитают делать как говорится один к одному. и если мы будем сюда всё подряд тащить, то ветка превратится в свалку, в которой трудно будет что-то найти.

Vader пишет: Можно дурацкий вопрос, но по теме?
Олег, на схеме блока синхронизации обозначены 2 кренки на 5 и 12, на фотках и шаблонах Sinxro_var_VID1 только одна. Выкидываем 5-вольтовую?

Foreigner пишет: Вот схема блока синхронизации, которую мы видим у Руслана на предпоследнем видео.

Были изготовлены и другие варианты. Но считаю, что синхронизацию надо делать по другой схемотехнике. Например введением второй петли ФАПЧ. Подобную реализацию мы можем найти на страничке у halerman: halerman.narod.ru/TTCG/Kapanadze.htm halerman.narod.ru/TTCG/PLL_ANDREW.JPG

Если вся система 12В то кренку на 12В ставить не надо. если на24В то надо. Правда, на платке место для неё не предусмотрено, поэтому у Руслана в видео рядом можно заметить ещё одну платку с креном и двумя конденсаторами.

Foreigner я немного не понял какой драйвер лучше поставить прямой или с инверсией
tc4420 или tc4429

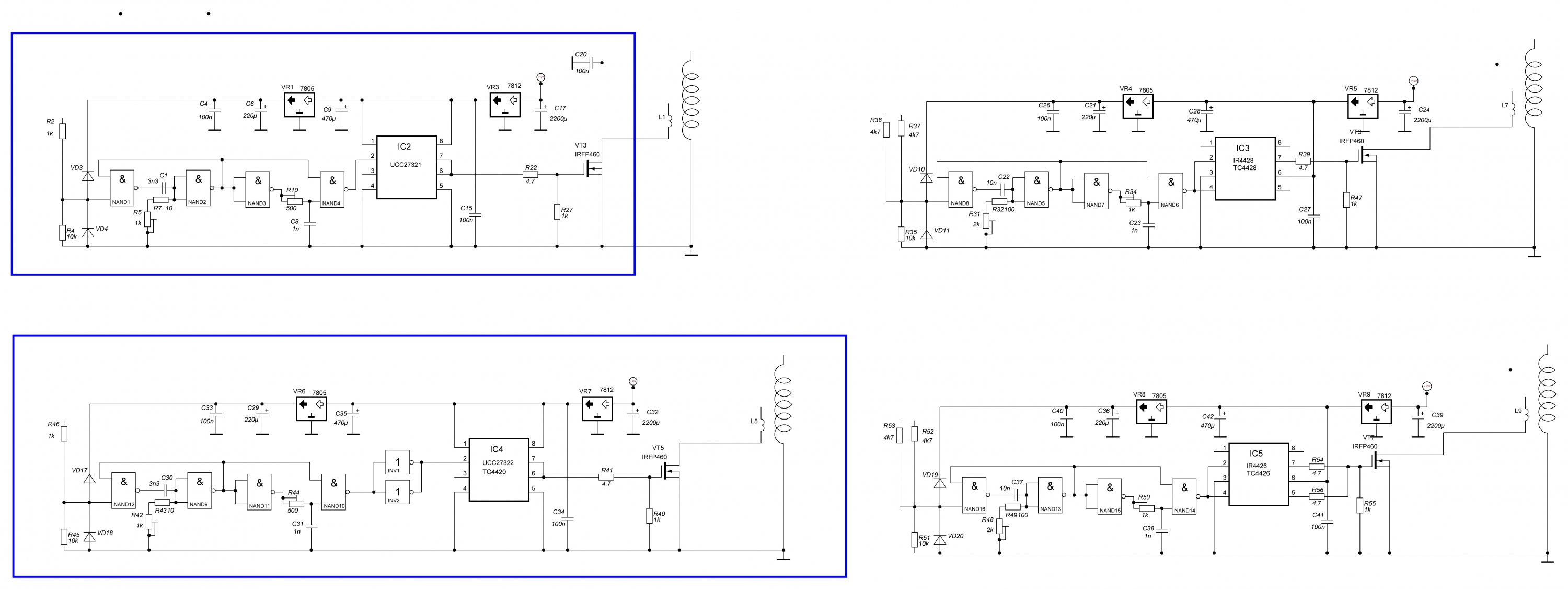

попробую на пальцах объяснить. схема, где две микросхемы с 14 выводами ставится без инверсии, а где одна с инверсией. Там на схеме правильно.

ну и чтобы запутать совсем прилагаю сборник



ну и ещё добавлю, что

74HC14 заменяется на 74HC04, а 74HC132 на 74HC00. Но у первых на входе стоят тригера Шмитта, которые улучшают помехоустойчивость схем. Да, и логика не обязательно должна быть HC может применятся и HCT LS S AC ACT или вообще без букв, а также советские аналоги.
