Всем привет!
Если интересно, то по токовой накачке (вариант Владимира и Ливмейкера) есть продолжение на ветке форума "Верфь на столе".
Ведет её "gesha" и он же озвучивает ошибки по ножкам ИМС и предлагает печатку
www.shipmodeling.ru/phpbb/viewtopic.php?f=10&t=18078&start=180

С уважением, Владимир

Vader пишет: Олег, а можно схему с номиналами для блока питания 24-150?
Заранее спасибо!

Вот набросал на скорую руку. Дело в том, что я не всегда рисую схему, а просто сразу делаю печатку...

Неодим пишет:

Foreigner пишет:

Vader пишет: Олег, а можно схему с номиналами для блока питания 24-150?
Заранее спасибо!

Вот набросал на скорую руку. Дело в том, что я не всегда рисую схему, а просто сразу делаю печатку...

Олег подскажи плз. тип транса для 24 вольт.

В инверторе используется трансформатор от старого АТ блока питания компьютера без переделок. отличие между 12В и 24В только в подключении обмоток. на печатных платах можно заметить различия.

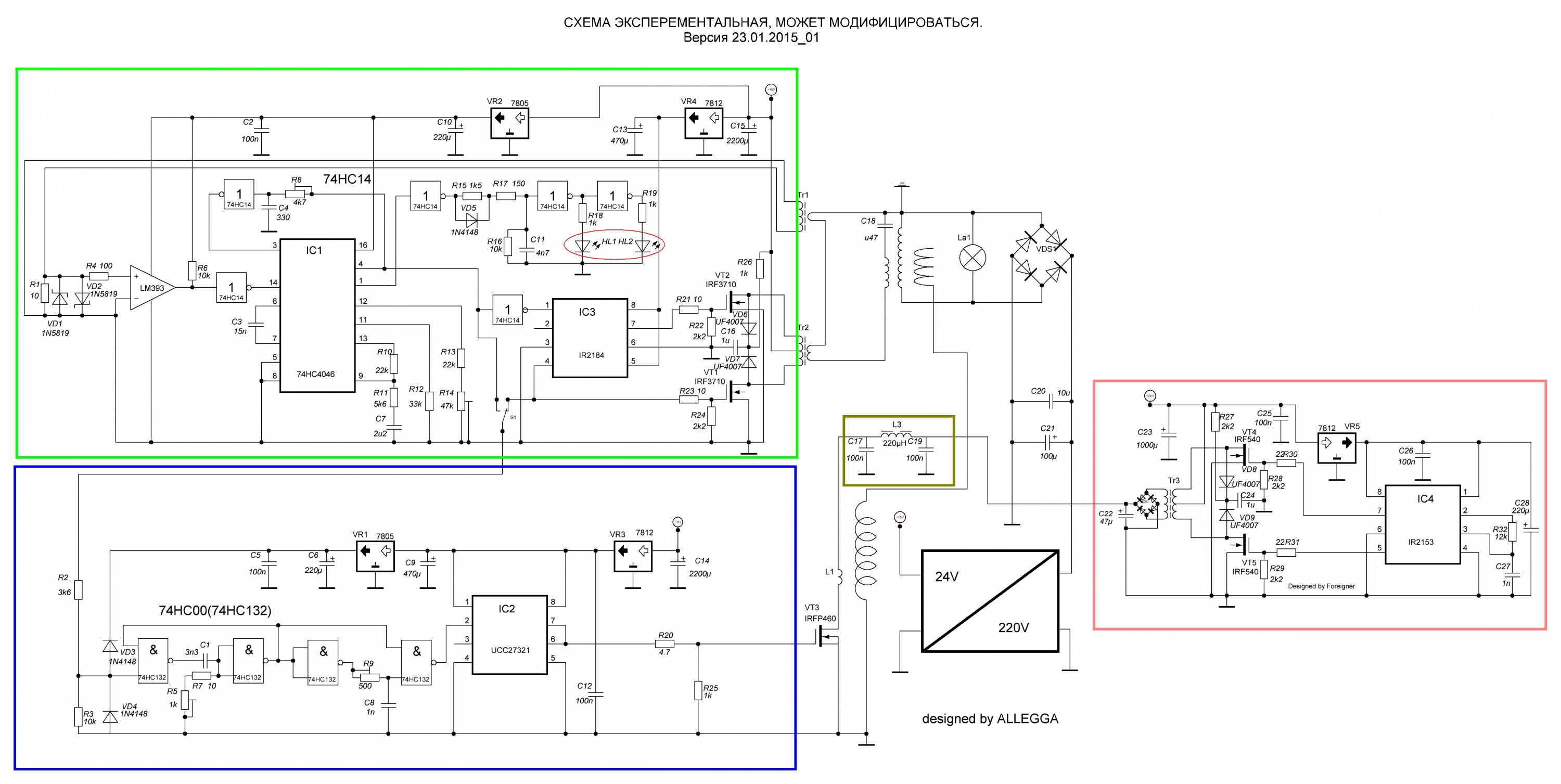

Решил выложить полную схему. конечно могут быть неточности, особенно , что касается подключения выходной обмотки.

добавил в PDF

LampPozitron пишет: Я смотрю здесь, что схемы меняются с каждым днем, а ведь сам принцип толком еще не ясен. В этой схеме я вижу, что мы уже не используем из "горшка" 28витков и не пропускаем их через "гранату". Здесь задача ФАПЧем держать последовательный резонанс и бить в такт ВВ импульсом. Тогда получается что и граната должна быть в резонансе. А где связь между гранатой и последовательным резонансом.

Цель в этой ветке дать информацию по блокам, которые мы видим на видео у Руслана. А что вы там мотаете и какие гранаты с унитазами подключаете- это личный выбор каждого и здесь не обсуждается. А ФАПЧ со своей задачей справляется, а вот бить в нужное место -это уже дело блока синхронизации. Да, он не идеален, но для опытов годится. Схемы соединения обмоток гранаты и горшка были в других топиках форума.

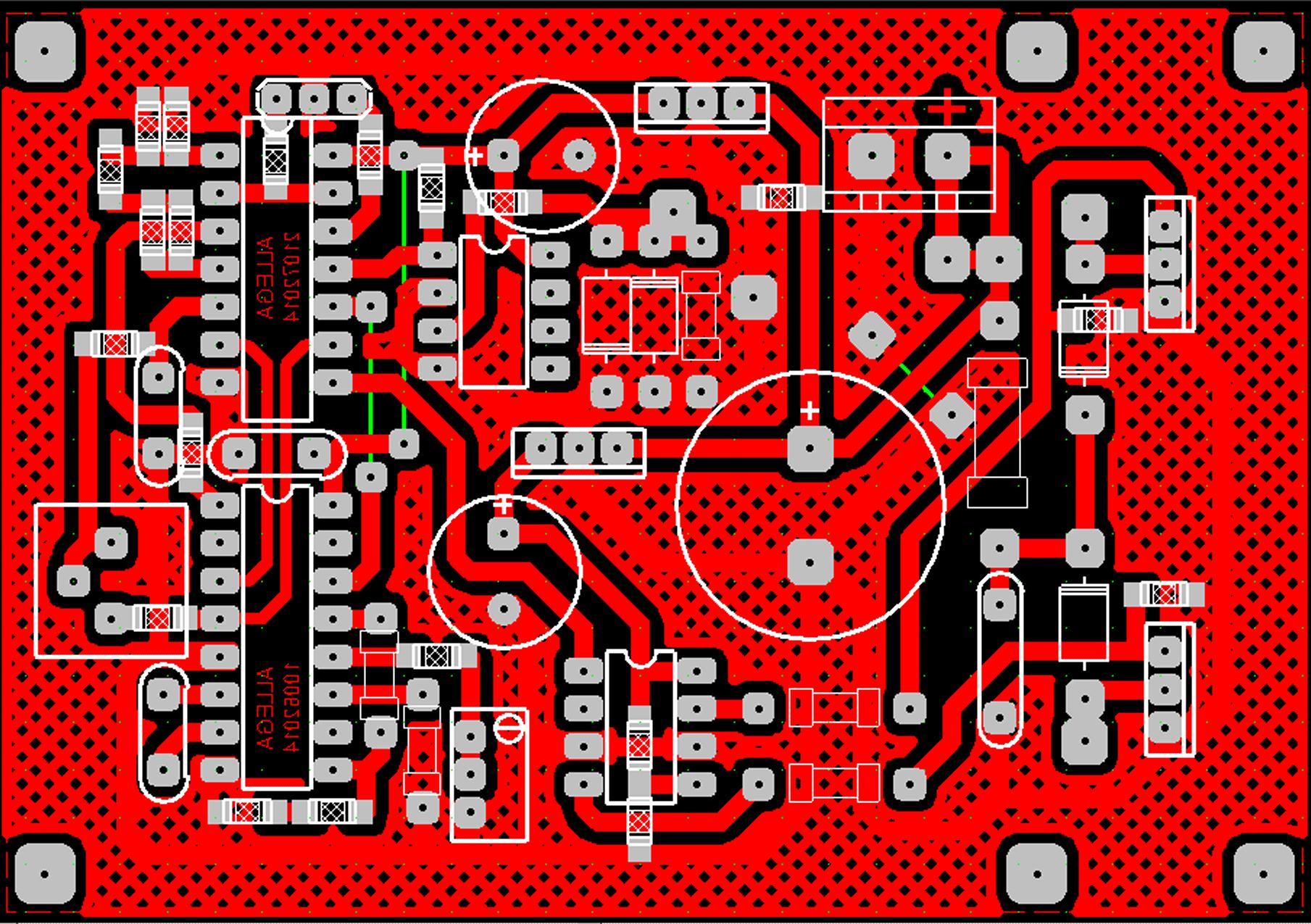

в посте realstrannik.com/forum-strannikov/ustano...2.html?start=18#9348 можно заметить несколько модернизированый блок ФАПЧ. В него введена индикация захвата частоты. Вот печатка для этого блока:

и под утюг:

fominyh-asd пишет: Олег, огромное спасибо за информацию. По полной схеме один вопрос, S1 это простой переключатель или контакты реле ( так обычно изображаются контакты реле).

Нарисовано может и не по госту, но на практике S1 не устанавливается вообще, а просто провод подпаивается к той или иной точке (определяется эксперементально).
И ещё некоторые уточнения: VD5-это диод LL4148 имеющий SMD корпус, а HL1 HL2 представляют из себя один двухцветный светодиод с тремя выводами (часто исползуется в ТВ и мониторах для индикации рабочего состояния)

Неодим пишет: Олег, еще вопрос.Подскажи плз. номиналы резисторов которые есть на плате но нет в схеме.На схеме выделены красным, на плате зеленым .Спасибо.

Вложение не найдено

Вложение не найдено

это чип перемычки. на них обычно написано 000 или 0 или вообще ни чего. Ещё одна такая под IR2184 стоит.

Да ещё, если кто-то решил делать платы, то будте внимательны: здесь выложены шаблоны под так называемый ЛУТ или фотоспособ. А вот если решили делать при помощи фрезировки или просто краской наносить, то шаблоны надо отзеркалить. Если кому надо могу выложить все уже отзеркаленные...

Foreigner пишет: Да ещё, если кто-то решил делать платы, то будте внимательны: здесь выложены шаблоны под так называемый ЛУТ или фотоспособ. А вот если решили делать при помощи фрезировки или просто краской наносить, то шаблоны надо отзеркалить. Если кому надо могу выложить все уже отзеркаленные...

Спасибо. Если можно было бы супер
