ilya84 пишет: РАЗВЕ СИГНАЛ ДРАЙВЕР ПОПАДАЕТ НА 1 ??? СЛУЧАЕМ НЕ НА 2 ТОВАРИЩИ ДАТАШИТ ПОГЛЯДИТЕ!!!

Нет не на 2 а на 1.Посмотри даташит еще раз внимательно:
www.irf.com/product-info/datasheets/data/ir2184.pdf
Возможно ты попутал картинку на первом листе с картинкой на пятом.

igorek30 пишет: схема полная хрень - она должна формировать пачку импульсов на частоте 1.8мгц длительностью 50-200 нан, я же все вам дал в разделе схемы, ну а печати нет я делал все резаком причем на 2-х сторнке которая служет экраном. успехов вам!

Послушай, я же сразу написал, что это схемы и платы, которые использует Руслан. Или он твои использует? У меня есть и другие варианты и с пачками и без пачек и попроще и сложнее и с полной метализацией стороны деталей. Всё это было собрано и испытано. И где же был твой раздел-схемы весной прошлого года. Может заметил дату на плате? Успехов тебе!

Foreigner пишет: и фото для наглядности:

Я тут слегка для себя протрейсил, может кому пригодится для ЛУТа.

i.imgur.com/mho1r7m.png
i.imgur.com/icHrHsl.jpg

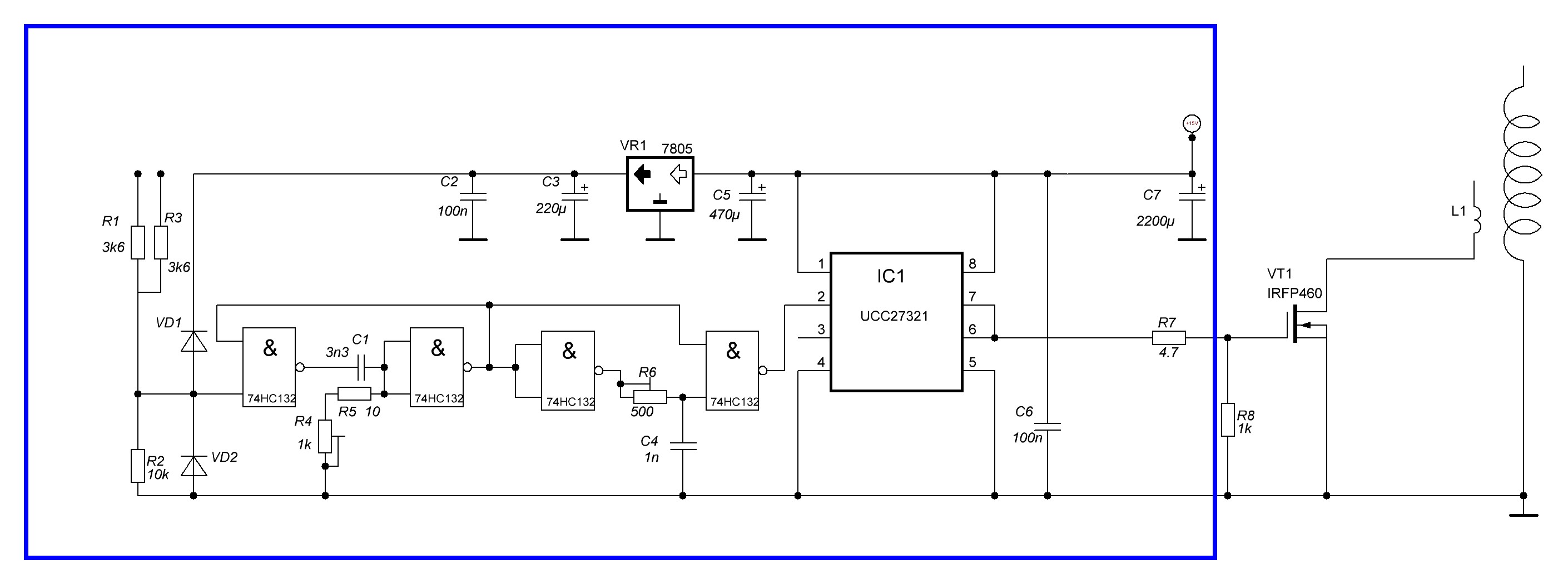

Изначально схема была такой:

топология:

и для утюга:

Здесь только драйвер нужен с инверсией. Просто на тот момент , когда я делал предыдущую у меня такого драйвера не оказалось, а надо было сделать как всегда срочно.

Foreigner пишет: Изначально схема была такой:

топология:

и для утюга:

Вложенный файл:

Имя файла: Sinxro_var2.pdf
Размер файла:11 KB

Здесь только драйвер нужен с инверсией. Просто на тот момент , когда я делал предыдущую у меня такого драйвера не оказалось, а надо было сделать как всегда срочно.

Такой драйвер можно поставить? UCC37321D
www.datasheets360.com/pdf/-6997325321340181687
Спасибо

Foreigner пишет:

Моя перерисовка вышеприведенной платки, для станка.

i.imgur.com/bTBHdQ9.png

Abadiya пишет: Такой драйвер можно поставить? UCC37321D
www.datasheets360.com/pdf/-6997325321340181687
Спасибо

UCC37321D отличается от UCC27321 только допусками по температуре В этой схеме можно также применить IXDI609PI, TC4429, MCP1406 и другие.

Было бы еще отлично, если бы список рассыпухи кто-нибудь написал. Чтобы уже наверняка был приобретен нужный элемент из списка деталей.

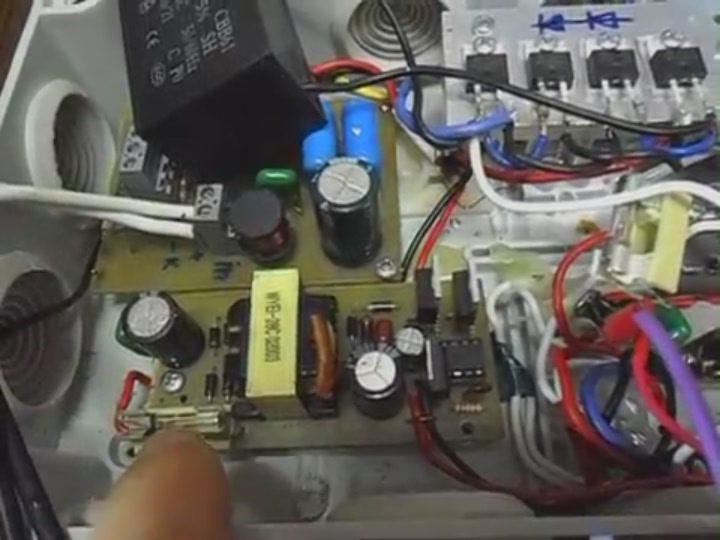

В новом видео Руслана мы видим вот такой преобразователь:

но в начале он был вот таким:

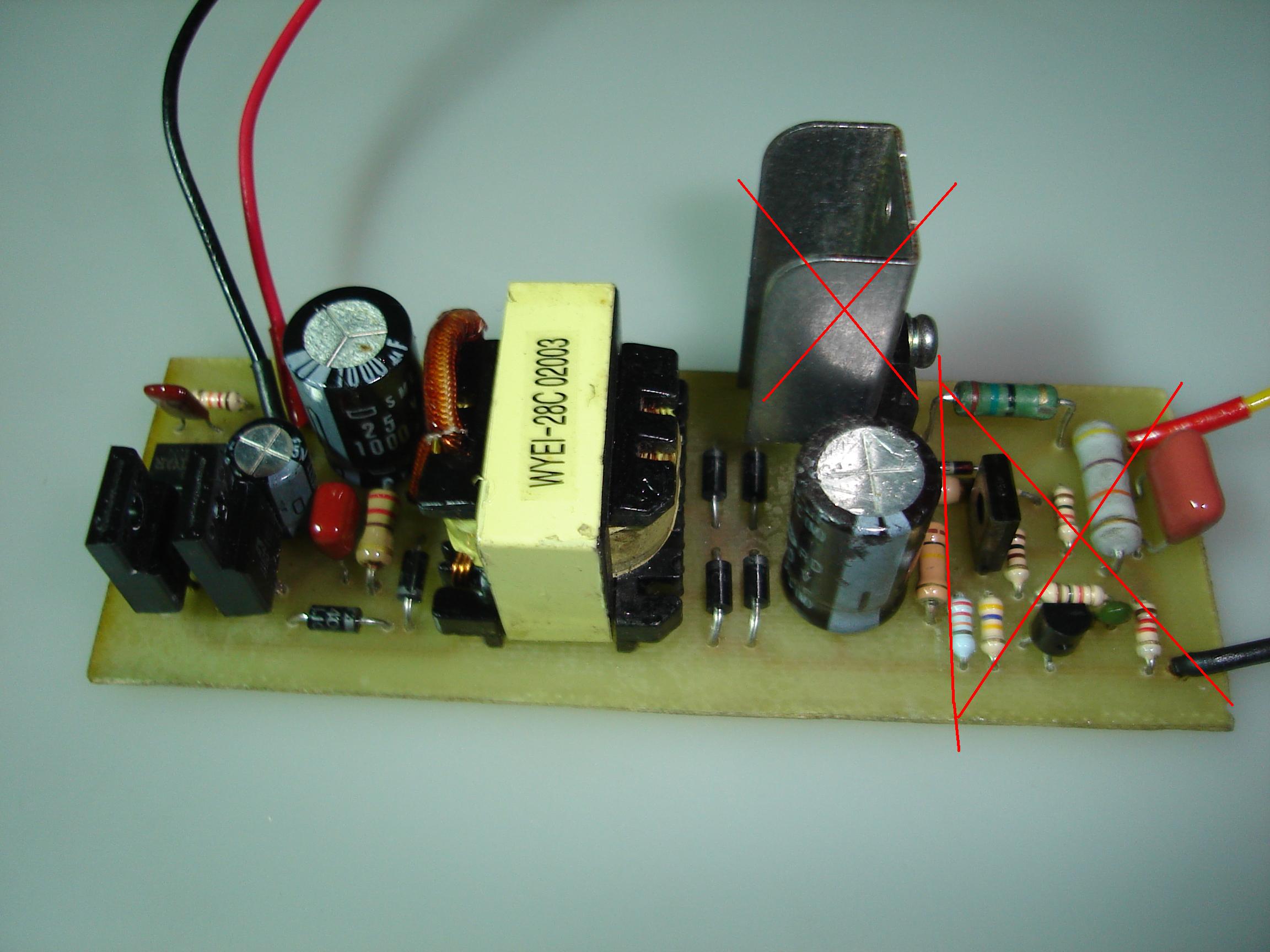

Я его немного потом модифицировал : добавил КРЕН на 12В и отрезал немного лишнего.

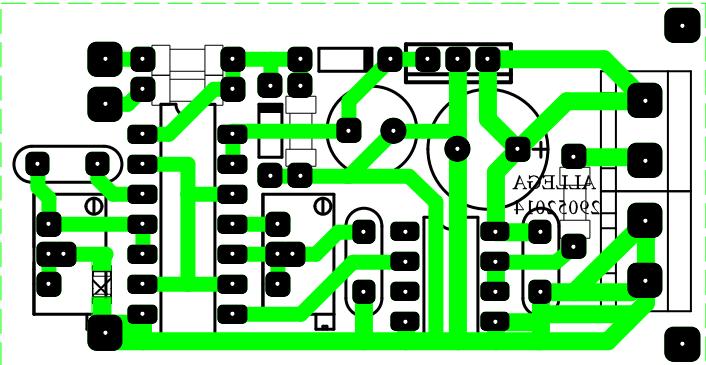

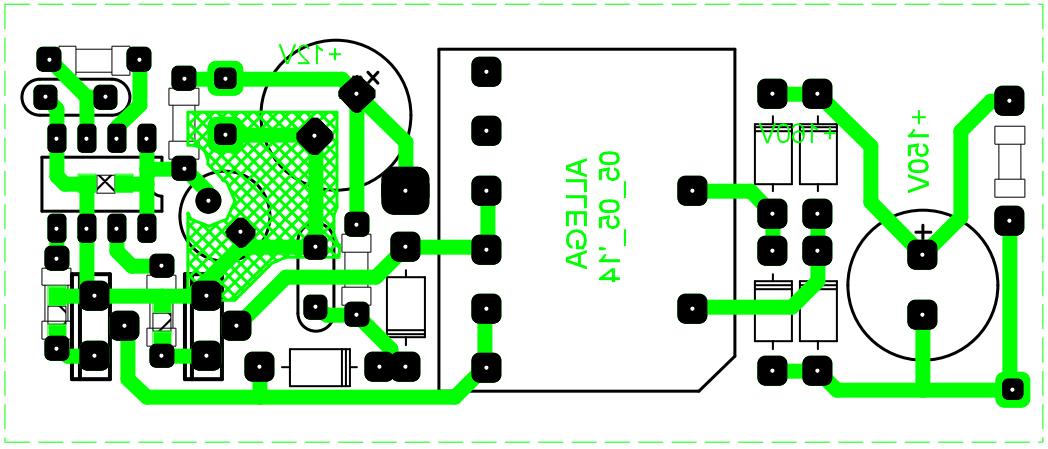

если кого интересуют печатные платы, то вот:

и для утюга или фотоспособа

схему если надо , будет попозже. В инверторе используется трансформатор от старого АТ блока питания компьютера практически без переделок.
если кто-то решил сделать такой же блок, пока не спешите: данное подключение трафа расчитано на 12В на 24В оно должно быть другое.

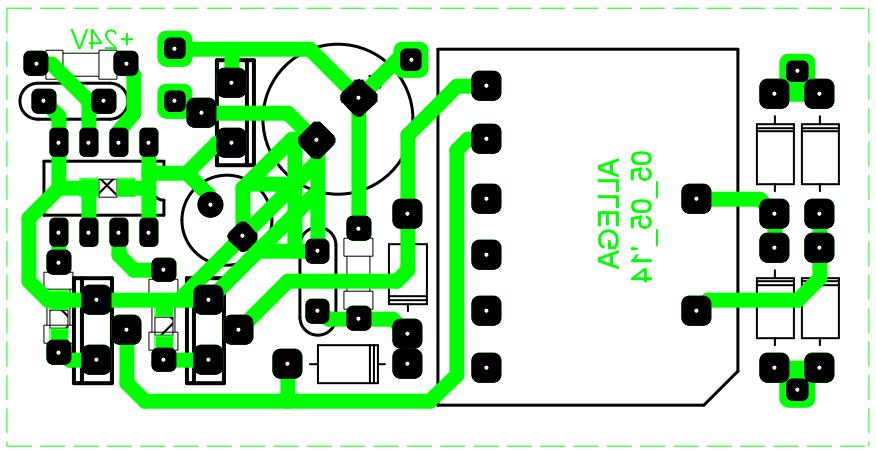

Вот вариант из 24В в 150В:
и для утюга:
