Анализ Качерa

pison.84 пишет: Ребят если не сложно есть у кого-нибудь схема как наносить дорожки на плату будущего качера,а то у меня вечно все навесу надоело уже?Спасибо.

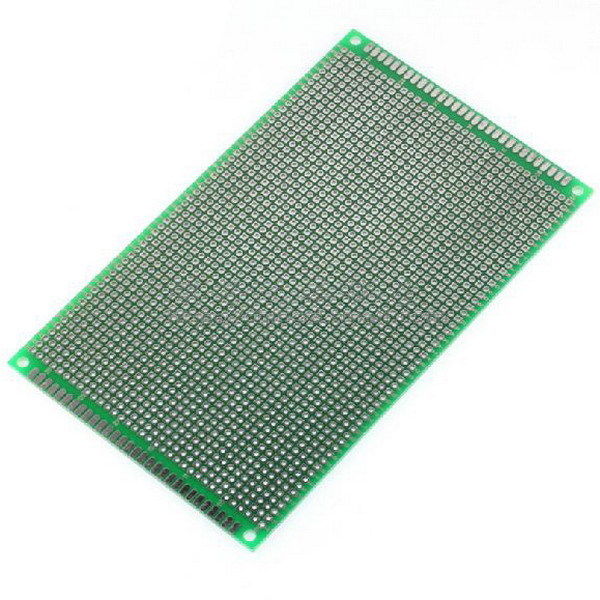

купи макетную плату

на ebay 2 доллара
типо такую

Дружишь,ну,да есть у меня это,специально покупал,блин как сказать,я многое умею делать,но не получается у меня грамотно и компактно нарисовать дорожки расположения деталей относительно схемы.Если не лень помогите на примере вот этой платы,чтоб я тупо их прорисовал маркером и впаял в плату.Если поможешь покажу вам всем кое какой эффект связанный с не кислой прибавкой энергии,сразу!!!

Верно! Дроссель не пропускает ВЧ напругу , что бы у вас не повышалось потребление не нужно из дросселя делать сопротивление намотай проводом с нужным сечением чтоб ни грелся при токе 2-3А

В чем проблема, не можешь набросать ? давай схему нарисую но только вот вопрос я привык так ручкой хотя можно и прогой попробовать ! Плату как готовишь наносишь лак или принтером ?

pison.84 пишет: помогите

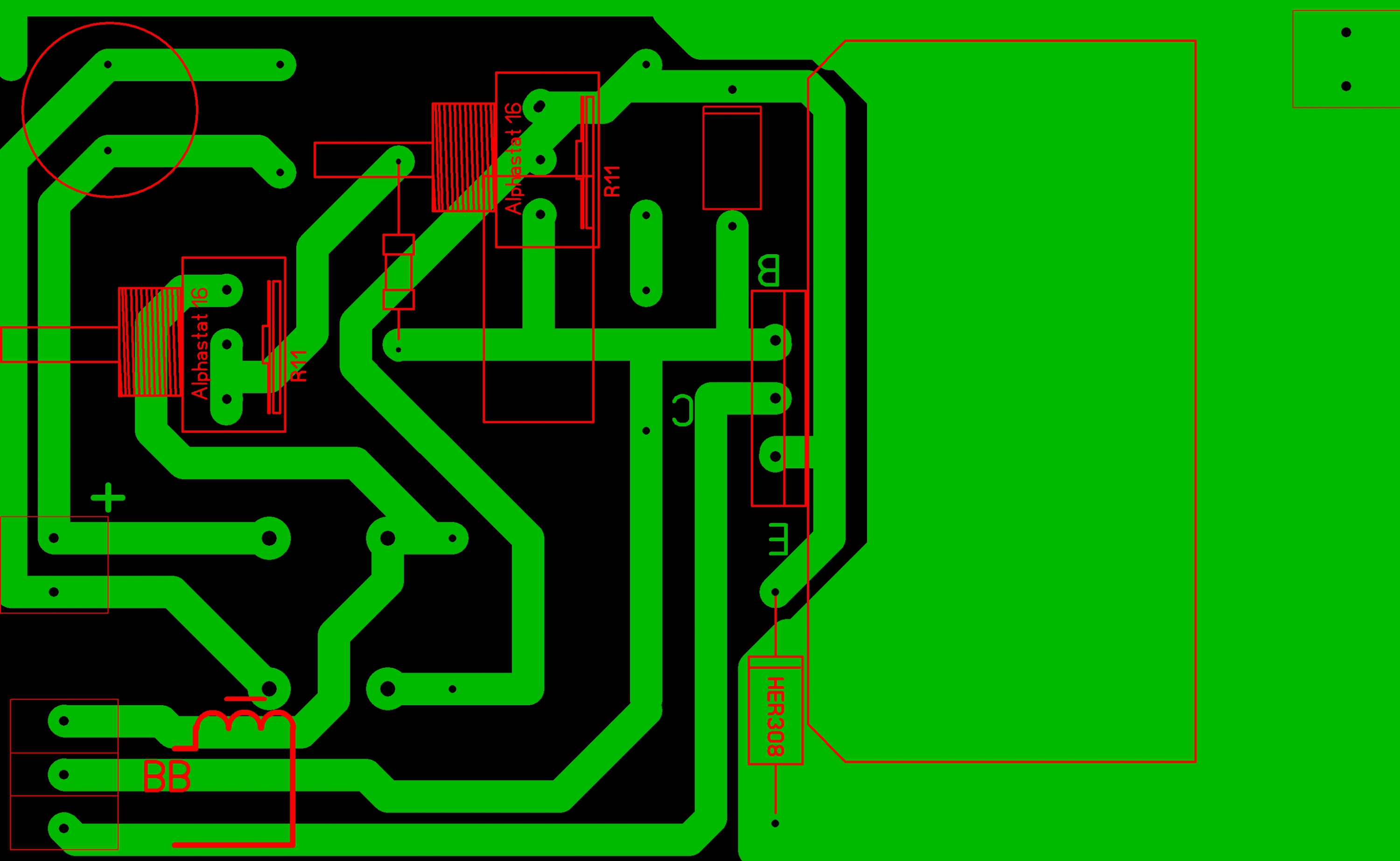

Хочешь на принтере печатай и разглаживай, а хочешь маркером срисовывай на плату. Это плата тоже не профи, но работает.



Открыть в layout50

Ок спасибки с меня причетается

pison.84 пишет: Дружишь,ну,да есть у меня это,специально покупал,блин как сказать,я многое умею делать,но не получается у меня грамотно и компактно нарисовать дорожки расположения деталей относительно схемы.Если не лень помогите на примере вот этой платы,чтоб я тупо их прорисовал маркером и впаял в плату.Если поможешь покажу вам всем кое какой эффект связанный с не кислой прибавкой энергии,сразу!!!

Вот моя плата.Умеешь пользоваться SprintLayout6?

Уже да.

Тогда что у меня не так с дросселем???!!! Как билось вч всё вокруг так и бьётся. Я уже и встречно катушки подключал - до фонаря! Вместо дросселя в схеме утюг ))) причем дроссели были и на 5А результат один. От ВЧ спасает только заземление с развязкой через кондёр 2,2 нф. Потребление падает в 2 раза, все элементы даже не нагреваются и осциллограмма качера становится более ровной.

Это всё понятно, но.... Я сейчас мучаю вариант установки с ключом. Так вот при подключенном аккуме земля что есть что нет. Эффект без изменения. А вот при подключенной земле, но с разъединённым общим минусом обоих частей системы - эффекта ноль! Т. е. смею предположить что земля играет роль для определения нулевого потенциала.
