Анализ устройства ГНСИ

9 года 4 мес. назад 9 года 4 мес. назад от Man_Oleg.
Man_Oleg
Новый участник
Новый участник
Сообщений: 6
Больше
Анализ устройства ГНСИ #4878

dikpost пишет:

slavavs пишет: Кто понимает - что делает в схеме наносекундник и почему его можно заменить на качер? В чем принцип системы высокой частоты?

Наносек мощными короткими импульсами лупит по катушке и она начинает звенеть на всех доступных ей резонансах, что нам и надо.

Добавлю, что это (наносек) - аналогичная замена искровому разряднику, который делает тоже самое - заставляет катушку резонировать на всех частотах, автоматически заводит ее в резонанс, элегантное решение мучительной подстройки резонанса "ручником".
Спасибо сказали 12358, vi74te

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 4 мес. назад
sergey 13
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 27
Больше
Анализ устройства ГНСИ #4932
я кстати таким образом определял резонансною частоту любой катушки ,подсоединял к её выходу частотомер и подключал наник
Спасибо сказали 12358, vi74te

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 4 мес. назад
Wall-E
Захожу иногда
Захожу иногда
Сообщений: 68
Больше
Анализ устройства ГНСИ #4937

dikpost пишет:

Ded Mazay пишет: ...

...Единственное препятствие - не могу найти ферр колечко маленькое 7 мм диаметром и проницаемостью 3000 и выше. С другими кольцами ГНСИ не работает как надо...

dikpost колечки малого диаметра можно найти на платках энергосберегающих ламп (небольших), правда какой проницаемости не могу сказать.
Спасибо сказали 12358

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 4 мес. назад
ANGELdim
Новый участник
Новый участник
Сообщений: 1
Больше
Анализ устройства ГНСИ #4949

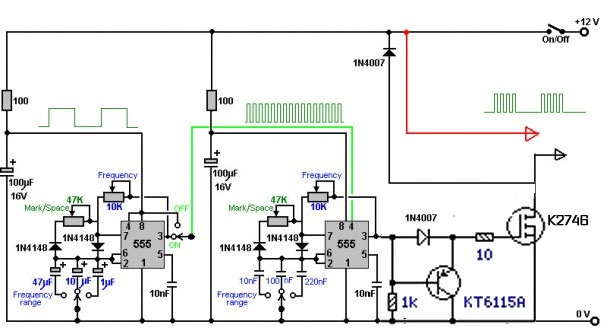

а эта схема не пойдет
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 4 мес. назад
dikpost
Захожу иногда
Захожу иногда
Сообщений: 50
Больше
Анализ устройства ГНСИ #4987

Wall-E пишет:

dikpost пишет:

Ded Mazay пишет: ...

...Единственное препятствие - не могу найти ферр колечко маленькое 7 мм диаметром и проницаемостью 3000 и выше. С другими кольцами ГНСИ не работает как надо...

dikpost колечки малого диаметра можно найти на платках энергосберегающих ламп (небольших), правда какой проницаемости не могу сказать.

Таки да, спасибо за подсказку!

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 3 мес. назад
piknik.nik@yandex.ru
Новый участник
Новый участник
Сообщений: 10
Больше
Анализ устройства ГНСИ #6246
Транзистор кт926а лучше заменить на кт890б с более высоким напряжением коллектор-эмиттер.Кольцо можно ставить диаметром 10мм и мотать проводом мгтф.Проверено работает стабильно.
Спасибо сказали Неодим, rinus

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 мес. назад
skorp67
Новый участник
Новый участник
Сообщений: 3
Больше
Анализ устройства ГНСИ #10837
dikpost. извините , а можно попросить у вас печатки к схемам?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 мес. назад
dikpost
Захожу иногда
Захожу иногда
Сообщений: 50
Больше
Анализ устройства ГНСИ #10940
Печатки нет все на макетке делалось

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 мес. назад
Nakaev
Давно я тут
Давно я тут
Сообщений: 95
Больше
Анализ устройства ГНСИ #11697
Ребята привет всем , если не тяжело , нарисуйте печатку с разграфовкой ГНСИ , я не умею , только травить пока научился :)

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 года 1 мес. назад 8 года 1 мес. назад от Cahes.
Cahes
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 30
Больше
Анализ устройства ГНСИ #42839

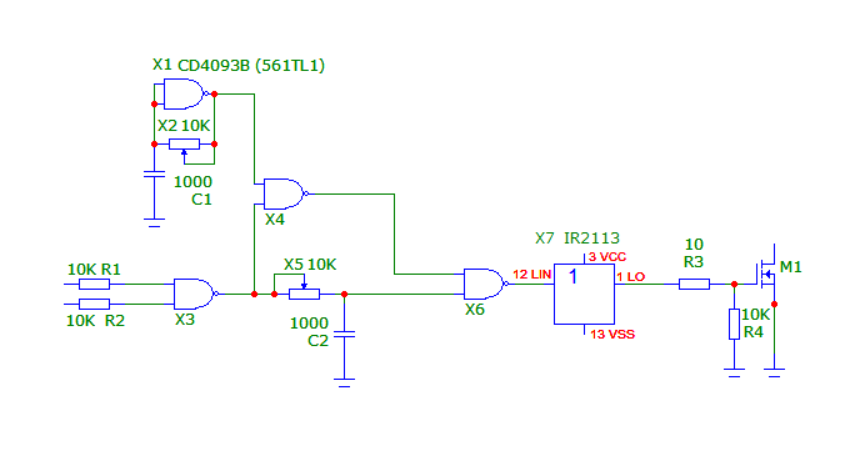

Добавлю свой вариант генератора пачек наносекундных импульсов:




Особенность этой схемы в простоте, о чём говорит построение использование для системы только одной микросхемы, и что удар в акуле подаётся в момент пика тока, то бишь нуля напряжения, что соответствует переходу транзисторов через ноль, что характеризуется в генераторе как мёртвое время. Если делать удар в период открытости одного из ключей, то, по всей видимости, свободные колебания в гранате будут съедены накачкой пушпула. Исследователи этого не объясняют, но настойчиво говорят - "бить надо сюда", и показывают пальцем, при этом не объясняя - а почему, собственно? И так, мы должны разрешить работу генератора во время когда закрыты оба транзистора и делать удар как можно раньше после появления мёртвого времени. Можно делать сразу после появления паузы, но мы хотим сделать раскачу индуктора теслы пачкой импульсов, поэтому по любому на период пачки мы запаздываем. Но это не страшно, так-как пачка и свободка в тесле по периоду в сумме меньше чем мёртвое время пушпула. Если у вас генератор без дедтайма - надо его сделать, например через использование драйвера с принудительным регулированием мёртвого времени, например IR2184. И так, очередной транзистор выключится, на двух выходах генератора или драйверов пушпула - двух входах элемента Х3 нули, он их суммирует в ноль и переворачивает в единицу. Если хотя бы один транзистор открыт, то на одном из входов Х3 единица, на выходе ноль, что командует запрет на выход всей системе. Далее эта единица пропускает импульсы с генератора Х1 на выход. Генерирует всегда, что обеспечивает чистоту первого (-вых) импульса пачки (может это и не обязательно). На тот-же выход первого элемента включена цепь задержки, которая задаёт ширину пачки. Как только конденсатор зарядится до напряжения 2,5В - элемент Х6 закроет путь от генератора к выходу. Элемент Х6 выдаёт сигнал на драйвер и на ключ. В системе применена микросхема 561ТЛ1, содержащая высокочувствительные входы, что позволило обойтись одной микросхемой, в большинстве разработок Акуло-фанов для генератора требуется две микросхемы.

Номиналы проставлены "от фонаря", чисто для рассмотрения принципа, у вас могут быть самые разные значения.
Вложения:
Спасибо сказали freeenergyinfo, ziminv, EnergyStar, zlatko2013
