Анализ устройства Пуш - Пулл

Engine ты совершенно прав про диоды, и надо еще не забывать емкости.
Я думал, что выкладывал фотки хрени, вот

ваджра вот это настолько правильно показано в видео, что я даже не знаю что сказать
У меня емкости и переходы дурью маялись, но принцип понятен
Супер.

ваджра только у тебя резонатор мертвый

Нагрев это потери,граната это вам не чайник

VOYAGE ,
А как вы собственно регулируете скважность и дед таим на чем генератор собран ? чё на входе драйвера подается?
А главное какая топология преобразователя?

Скважность у пушпула и у моста, полу моста должна регулироваться синхронно с одним регулятором на оба канала дед таим это кусок 1-2% от максимум скважности и это 48-49% скважности на канал (соответственно дед таим 1-2%). Каналы у инвертора по фазе на 180 только, но частота и скважность одинакова!!!

И зачем использовать драйвер с топологий под мост ??? Ненужен тут "High side driver" два не инвертирующих Low side илы под пушпул спешал!!!
Подробно схему и поможем

jay8029 пишет: Нагрев это потери,граната это вам не чайник

Ну если вам так будет спокойней , то можете в форме чайника намотать......
Моя первая граната и при меньших мощностях ( чем Сталкер подает ) грелась прилично. От этого не избавиться ...... И косвенный прекрасный индикатор "попадания" . ....

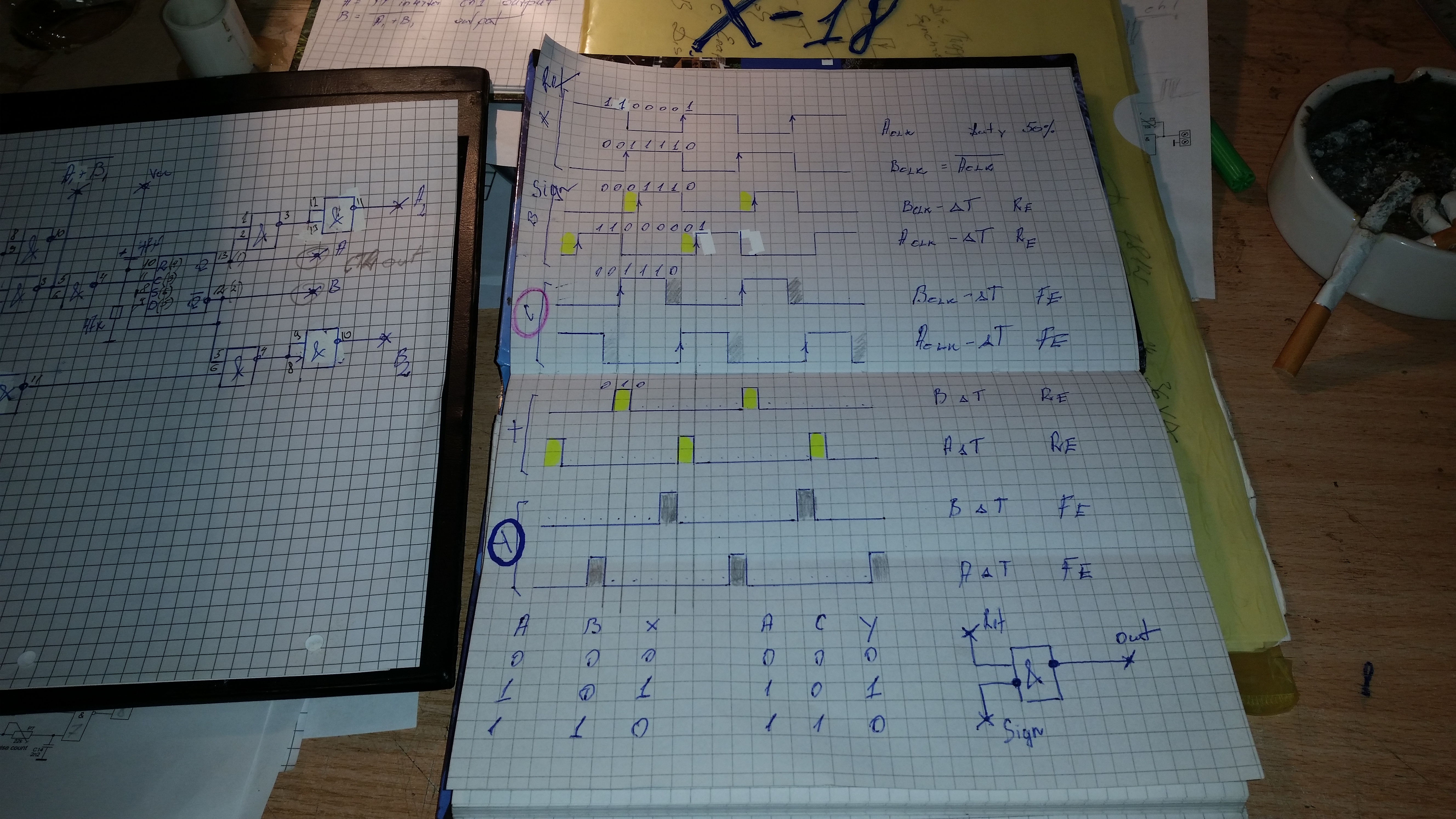

Тут фотка сигналов, 2 такт ново преобразователя:
1. С красным кругом это сигнал идет на затвори мосфетов
2. С синим это пауза между импульсами месте с дед таимом

На остальные эпори не обрящите

Слава, ты сам-то веришь в то, что сталкер на видео рассказывает?
