balabolka

Ладно пожалуй проще объяснить куда бить-обрывать на полученном резонансе


Есть соотношение сторон друг к другу-в треугольнике GDK
длину GD соотносите к стороне GK-разницу полученную промеж них переносите на DK от верха синуса.Равна станется как 1,272 огрубим до 1,3
этт и есть та точка что Русик демонстрирует на осциле...
ну не знаю как еще проще втолковать...Капа как известно был еще тот инженер-так что рачетами владел неплохо...
Тут гляньте по расчету www.trinitas.ru/rus/doc/0232/009a/02321091.htm
Останется последнее вам найти-такое же смещение центральной камеры-и это будет финал.

Объяснения Ruslan-а «мутные».
Во всём.
«Резонанс на месте».
Это он о чем говорит?
Народ сразу подхватил такой подход.

Схемы представляемые с названием «пуш-пула с ФАПЧ» - индукционные печки.
Добавили 4046, чтобы было «пуш-пула с ФАПЧ». В данном случае 4046 за резонансам не следит. Просто делает копию-клон в импульсном виде.
. что LM393, 4046, сдвиг на RC,
что LM393, ______ , сдвиг на RC - совершенно одинаково. Сделайте одним импульсом толчок и получите автогенератор с обратной связью.

То, что при резонансе фазы тока и напряжения совпадают, не является тайной.
Кухтецкий С.В. в своих статьях говорит об этом и практически использует. Повторите это и Ruslan в очередной серии смело сможет говорить, что в его индукционной печке «Резонанс на месте».
"Сдвиг на месте". Сдвиг для индукционной печки вовсе не нужен и даже опасен.
Он нужен для импульсной технологии Теслы.
PLL без «времязадающих цепочек» RC идеально сделает сдвиг в любое нужное место.

mez_v
Вы попались как и многие другие ...
Именно…
Названия совершенно не соответствуют приводимым схемам.
И попались…
Название схемы «PLL_sinhro_Tesla_v4»
Смотрите внимательно и поймете, что это снова обман.
Нарисована индукционная печка. В нее вставили 4046 (модно). Она используется в режиме создания копии сигнала. Все. PLL в таком использовании называется …
С ферритового колечка Tr1 снимается уровень тока. Далее на компаратор LM393. Сделали временной сдвиг на RC цепочке и подали на драйвер печки.
Из этого сдвига сделали короткий импульс и подали на Теслу. !?

VOYAGE
зачем Вы удаляете посты?
Смысл?

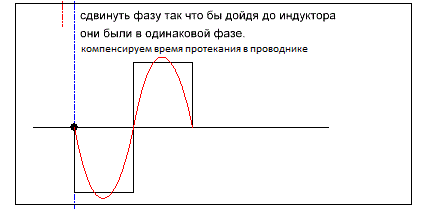

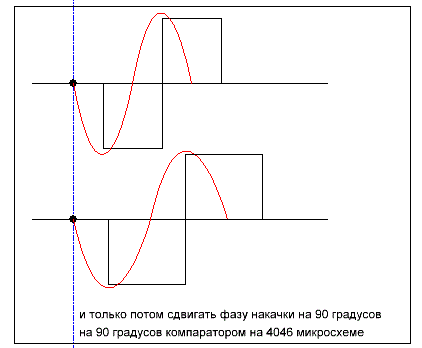

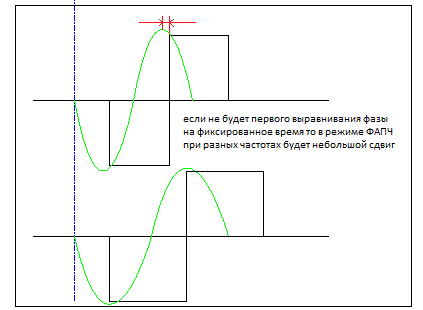

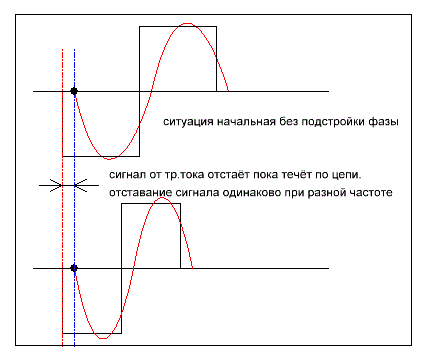

Моё предположение по настройке. Может такой проблемы и не существует, я ещё не успел проверить.
Но кто уже экспериментирует с осцилографом может проверить есть ли такая проблема.

PLL. Привет! Я отлично понимаю, что вы имеете ввиду.Эту систему действительно можно назвать автогенератором с компенсацией задержки. Но Кухтецкий сам не смог до конца определиться с названием. Вот к примеру фрагмент его статьи:

''Конечно, строго говоря, называть результирующую систему автогенератором можно лишь с определенной долей условности, т.к. отдельный независимый генератор (ГУН) в системе все-таки присутствует. Если, конечно, иметь в виду рассматриваемый здесь компенсатор на базе ФАПЧ. Но это скорее уже вопрос терминологии, который не имеет особого смысла обсуждать в данной статье. Тем не менее, по принципу настройки инвертора на резонанс с нагрузкой эта схема работает как самый настоящий автогенератор. Эта схема генерирует сигнал вблизи резонанса только благодаря избирательности колебательного контура, включенного в результирующую цепь положительной обратной связи. Т.е. в основе автоматической настройки частоты лежит резонансная АЧХ контура.''
В конце-концов он назвал её : АПЧ по принципу автогенератора.

Не знаю чего там модного в этом ФАПЧ, но я с ним знаком с начала 90х, когда стали из Германии массово завозить телевизоры. А настоящая система ФАПЧ содержит: образцовый генератор (кварцевый.точн 10-6) делитель с переменным коэффициэнтом, фазовый детектор и ГУН. А для этого, так называемого БТГ и РОЕРА достаточно... www.rmcybernetics.com/projects/DIY_Devic...induction-heater.htm

Как я понял - Руслан отказался от качера в пользу управляемого ТТ. Преобразователь - для питания индуктора Теслы.

VOYAGE
Вы даже не вникли в чем вопрос.
Схемы не просто мутные – они опасные.
После множества проблем с этими схемами Вы получите к Вашему сайту негативное отношение. Это Ваш план?
Надо писать: "удалил Ваши посты". Чувствуете разницу …

Foreigner
Замечательно.
Если Вы понимаете то, что имеется в виду.
Причем отлично.
Почему тогда «лапшу» вешаете народу.
Делаете это отлично понимая …
Народ попалит кучу деталей, потратит кучу денег.
Разочаруется. Это вы отлично понимаете?

Разговор о выложенных Вами схемах.

Не надо приплетать в свои оправдания Кухтецкого С.В
У Кухтецкого С.В. в его статьях и практических схемах все в норме.
С чем Вы знакомы с начала 90-х никому не интересно. Тем более это не оправдание.

Начните с того что объявите народу, что
"Сдвиг на месте". Сдвиг для индукционной печки вовсе не нужен и даже опасен.
…. Без лишних оправданий …
Сделайте из минуса плюс…

PLL пишет: Foreigner
Замечательно.
Если Вы понимаете то, что имеется в виду.
Причем отлично.
Почему тогда «лапшу» вешаете народу.
Делаете это отлично понимая …
Народ попалит кучу деталей, потратит кучу денег.
Разочаруется. Это вы отлично понимаете?

Разговор о выложенных Вами схемах.

Не надо приплетать в свои оправдания Кухтецкого С.В
У Кухтецкого С.В. в его статьях и практических схемах все в норме.
С чем Вы знакомы с начала 90-х никому не интересно. Тем более это не оправдание.

Начните с того что объявите народу, что
"Сдвиг на месте". Сдвиг для индукционной печки вовсе не нужен и даже опасен.
…. Без лишних оправданий …
Сделайте из минуса плюс…

ПЛЛ, какое вам дело , как это называется, главное это отлично работает и выполняет свою задачу. Мною сделано три экземпляра и много людей повторили. А как это всё работает и какие там сдвиги-задвиги я не где не писал и не обяснял. Так что не надо на меня вешать, то чего я не делал. А ваша позиция: я начальник- ты дурак, здесь не пройдёт. Покажи, что ты сделал, а то пиздеть мы все горазды.

PLL пишет: Схемы не просто мутные – они опасные.
Ваши посты". Чувствуете разницу …


..надо приплетать в свои оправданияээ
У Кухтецкого С.В.
С чем Вы знакомы с начала 90-х никому не интересно.

Начните с того что...

ВЫ, уВАЖАЕМЫЙ, вместо того что бы тут гнать на людей, которые пытаются помочь другим своими знаниями, могли бы показать что есть у вас и чем кроме болтавни и хаяния чужих трудов вы ещё можете помочь.
На счёт грубости и неуважения в ваш адрес со стороны других участников форума, это объясняется лишь ответом на ваше неуважение.

Попробовал посмотреть сигналы от управляемой Тесла.Она естественно не настроена, просто первые шаги...

Прошу помощи, собираю систему Руслана на 24вольта, прочел всю тему но внятного ответа не нашел на мой вопрос! какого сечения использовать провод при намотке "горшка" в пул-пуше при питании 24В? (если сечение проводов разное то где какое?)
