Опыты по Serj66610

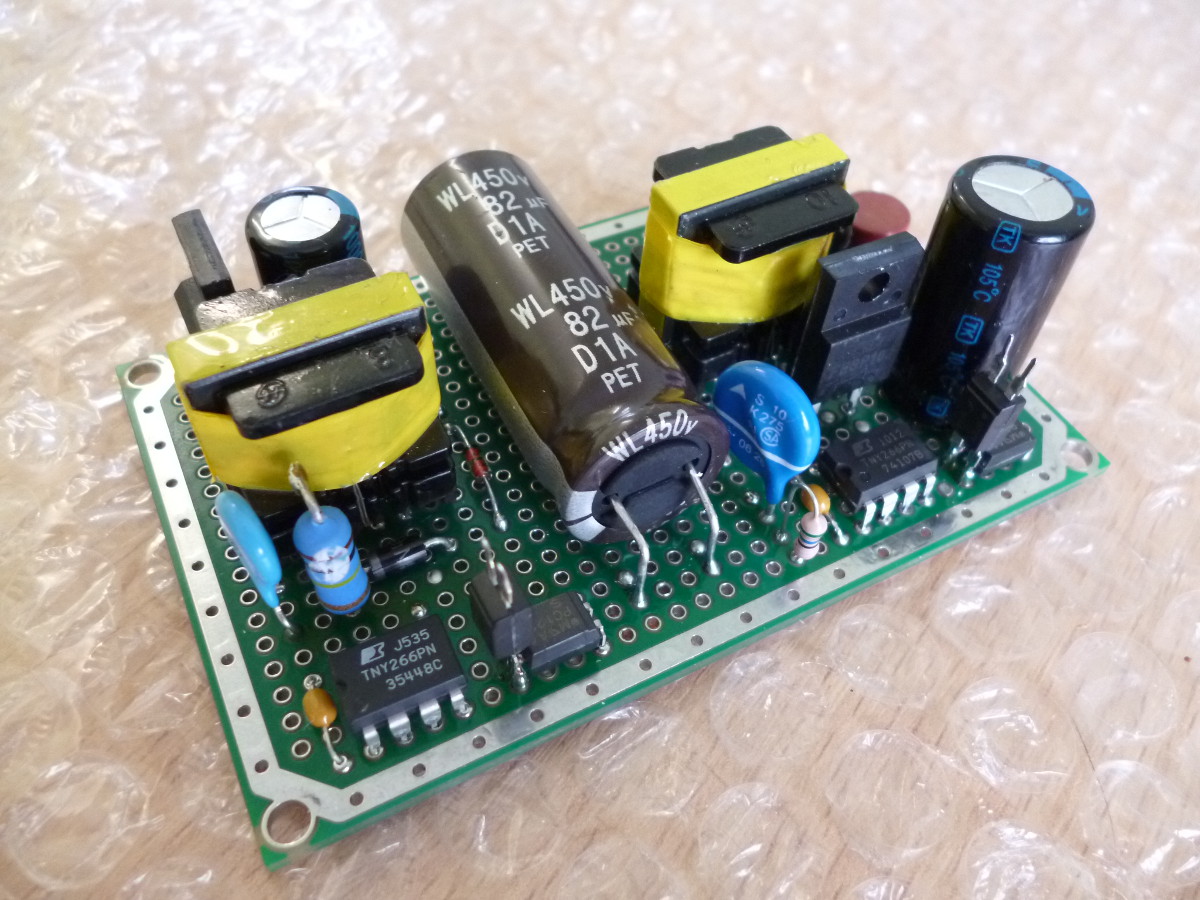

Конденсатор С2 решил использовать 82 мк на 450 вольт.

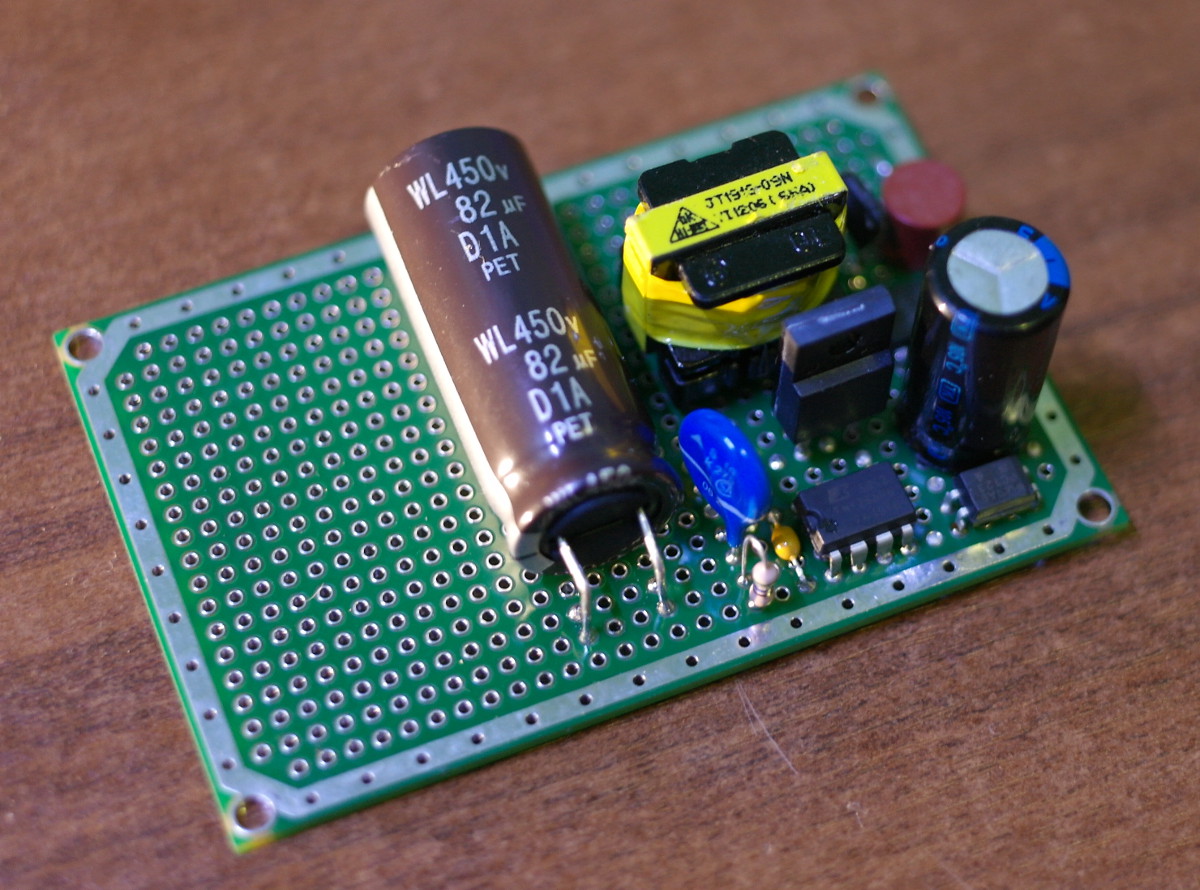

Первое с чем столкнулся — при первом включении мгновенно сгорел дорогой ультра быстрый диод (400 вольтовый 15 наносекундный) и потянул за собой микросхему.
Пришлось доработать немного схему — обязательно нужно поставить параллельно диоду D1 конденсатор 47 пф на 2-3 кв (керамику).

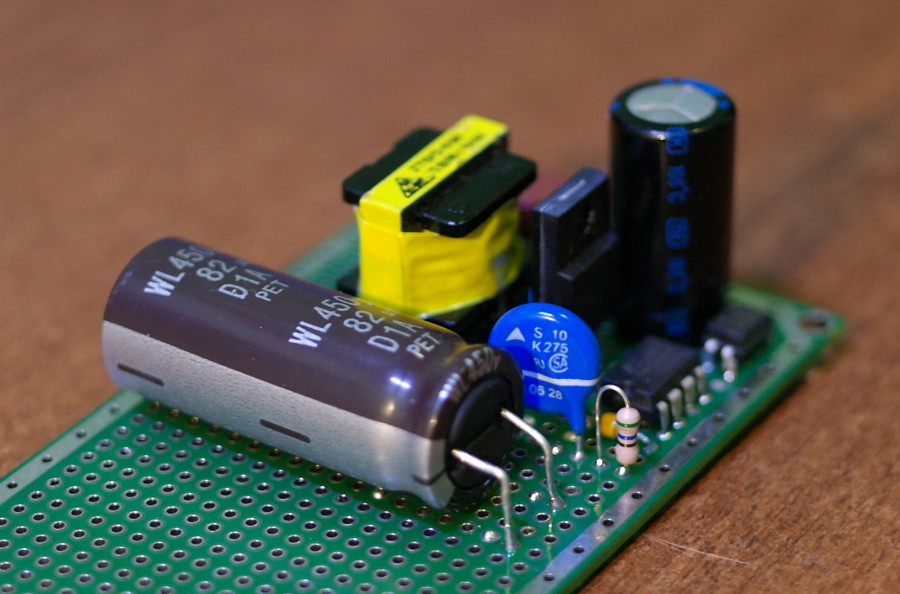

Второе надпись на варисторах что называется не верь глазам своим.
Варисторы S10K275 стабилизировали напряжения от 380 до 420 вольт.
Перепробовал штук 20. в конце не стал сильно напрягаться параллельно варистору поставил сопротивление 660 ком и получил на выходе преобразователя 350 вольт.
Для микросхемы TNY266 предел — 370 вольт, хотя у меня они стабильно работали даже на 380-390 вольт ( что конечно не желательно).

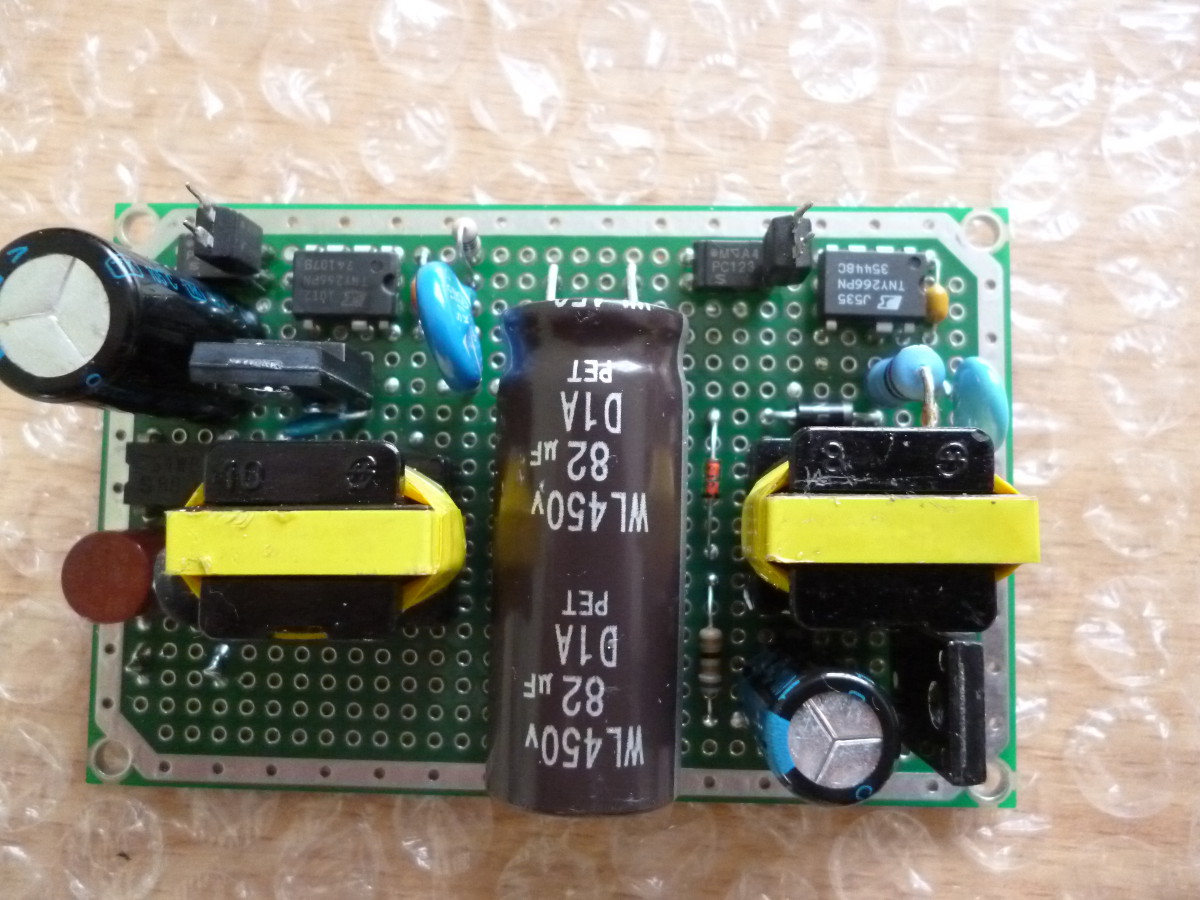

Приступаю к второй части схемы — генератора съёма энергии.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Варисторы не являются точными и стабильными приборами в качестве стабилизаторов. Кроме того они имеют сумашедшую емкость (несколько тыс. пф) и слишком пологую ВАХ. Я бы использовал стабилитроны/супрессоры (P6KE350).
В общем: если не использовать особую топологию конденсатора, то ваша схема представляет из себя классический обратноходовый преобразователь с синхронно коммутируемой нагрузкой. В большинстве серийных flyback converter (например дежурка компьютерного БП) используется однополупериодный выпрямитель. Т.е. диод открывается раз за период и нагрузка - накопительный конденсатор прикладывается на короткое время, разряжаясь между циклами на доли процента.
Заранее соглашусь, что есть одно отличие: в стандартном flyback обратный ток накопительной индуктивности делится между конденсатором и постоянно включенной нагрузкой, но при скважности 50, например, ток заряда конденсатора будет во столько же больше тока нагрузки, но кпд при этом никак не возрастает и никогда не превышает 96-97%
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Варисторы не являются точными и стабильными приборами в качестве стабилизаторов. Кроме того они имеют сумашедшую емкость (несколько тыс. пф) и слишком пологую ВАХ. Я бы использовал стабилитроны/супрессоры (P6KE350).
Поставленная мною цель проверить эффект «прибавки» в конденсаторах, и поэтому я сильно упростил схему для легкого достижения.
То что касается стабилизации, то у меня есть вариант на Tl431 — очень стабильный
Насчет схожести блоков питания скорее моя схема больше похожа на «АКТИВ ПФЦ», но отличие всё же значительное — в момент заряда конденсатора отключается нагрузка, а в момент подключение нагрузки — отключается высоковольтный преобразователь которые заряжает конденсатор.
Есть плюсы — при удачном раскладе можно с лёгкостью переделать любой телевизор на очень низкое энергопотребление.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Первые испытания устройства:
При обычном включении ( без подачи частоты на оптроны ) выяснил, что КПД устройства в целом не более 60% - при выходной мощности 5 ватт.
При нагрузке 1 ватт — 0.5 ватт КПД снижается где-то до 10%
При подачи частоты на оптроны 50-100 Hz потребляемый ток снижается, но начинает мерцать нагрузка — идет пульсирующее напряжение. После расчета КПД прибавки не увидел вообще.
Может небольшая и есть, но она тонет в очень низком КПД устройства.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

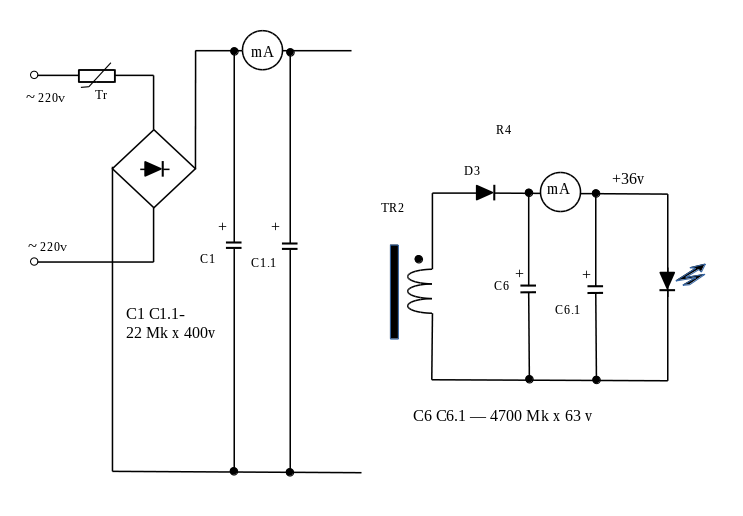

нашел способ более адекватного замера потребляемых токов:
Фильтрующие конденсаторы разделил на две части, при этом произвожу стабильные замеры токов без импульсом и пульсаций. (смотрел осциллографом) .
Это позволяет довольно точно замерить потребляемые токи и рассчитать КПД.
Выход генератора сделал 36 вольт и подключил 10 ваттный светодиод.
КПД при этом значительно вырос и стал составлять 64.4% (без генерации на управляющие оптроны).
При подачи на оптроны частоты -300-400 Hz КПД возрастает до 83.1% - это почти 20%.
При увеличении частоты оптроны начинают работать хуже — сбоят и хромают.
Но частота выше 400 Hz думаю ни чего не изменит.
Что бы не было пульсаций в нагрузке — увеличил конденсатор до 10 000 mK С6+С6.1
Выбор для нагрузки светодиода не случаен — светодиод работает как стабилитрон начиная потреблять мощность с напряжения около 25 вольт, это позволяет не разряжаться конденсаторам С6 и С6.1 до напряжение менее 25 вольт, что повышает общий КПД.
После проведенных опытов считаю, что если добиться КПД преобразователей при обычном режиме — 85-90%, то в режиме коммутации вполне возможно получить КПД выше 1 !!!
Теперь следующая задача - разработать эффективные преобразователи с высоким КПД и повторить опыт.
