Стоячая волна в длинной линии

diod пишет:

Viaceslav_C_ пишет: Из очень секретных источников просочилась информация.

dorohov.alex пишет: На самом деле схема имеет 3 первички. Обмотка на базу транзистора 2SD669A (через c4 ) - обмотка возбуждения и она никак не может являться первичкой.
К стати кому надо - обмотка на транзисторе IRF630P 2х9 витков (соединить начало с концом), обмотка на трантисторе 2SD669A 2х3 витка ( соединить началами ).
Начало обмотки 9 витковой у стока полевика, выходная обмотка начало к диоду.

Да и 4 ногу 555 нужно на +

dorohov.alex пишет: Viaceslav_C_пишет:

Осталось узнать где какие провода и каркас какой.

Да по логике всё довольно просто:
Трансформатор без каркасный. Первичка 3 вика с транзистора Т2 находится в середине, поверх неё идёт обмотка возбуждения (тоже 3 витка).
Обмотки с транзистора Т1 (IRF630P) по бокам (относительно обмоток 3 витка) и соединяются последовательно.
Самая верхняя (низкочастотная) катушка мотается по верх всех. И настраивается на низкочастотную гармонику (разности частот между генераторами).

96kw.blogspot.ru/2015/08/blog-post.html

dorohov.alex пишет: Bombar пишет:

Тогда вопрос логический.
Откуда там дровишки?
В смысле - что такого должно произойти в трансформаторе, что бы получилось сверхединичное устройство? Ведь на схеме нет ни одной детали, которые бы были сверхединичны, за исключением трансформатора.
Так что там не так с трансформатором?

Создавая низкочастотную волну созданную на разнице двух частот и снимая энергию через НЧ фильт нагрузка перестаёт влиять на потребляемый ток, так как основные частоты резонанса поля находятся значительно выше…..

Год назад на realstrannik.ru обсуждали похожую тему — схема другая, но принцип один.
realstrannik.ru/forum/48-temy-freeenergy...html?start=72#211816

Хороший плюс схемы ( со скифа ) — в ней нет сердечника. Это довольно не плохо — нет разрушения феррита, но сложность настройки значительно усложняется, так как настройка сводиться к сжатию и растягиванию катушек работающих на частотах 1-3.5 Mhz.
Вот моё описание «Двух частотных генераторов СЕ» которое так же подходит к данной схеме.

Принцип работы схемы со скифа.

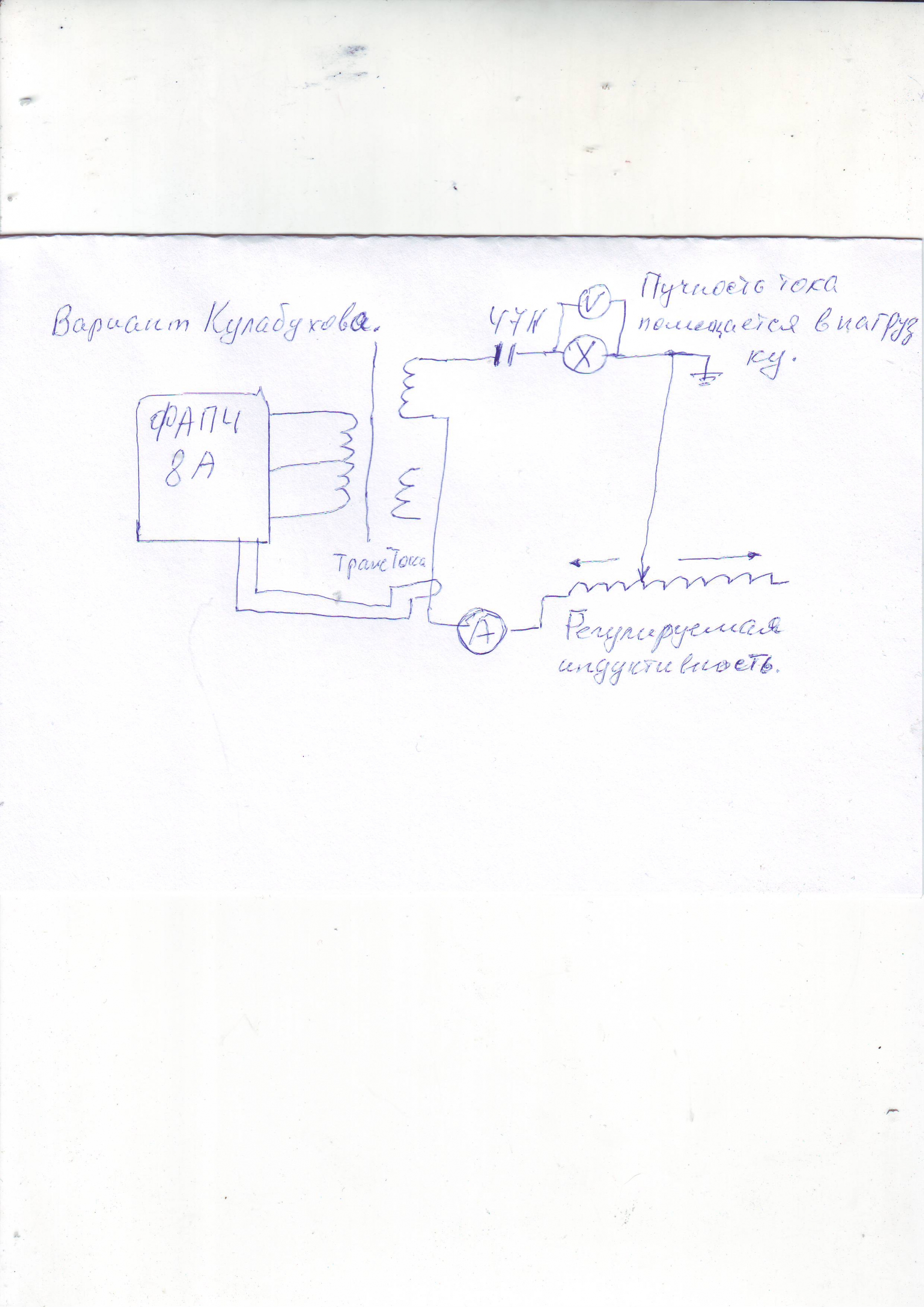

От руки схема экса.

Нужно открыть тему Искуственные линии,кому то из модераторов.Мне просто нет времени,но могу положить сканы.

asni пишет: продолжение

не нужно в таком формате
вот в формате дежавю, можно читать прямо на яндекс диске
yadi.sk/i/kVyKSfBdni2Ur

.

Похоже,лузеры и делетанты выполнили свою миссию - посмотрим,на сколько вправнi специалисты-классики...
ролик от 001Fedor

Эксперимент некорректен. Не показана реакция в нагрузке чисто на ВЧ возбуждение. Т.е. с выключенным НЧ генератором.

Что то мне так уж кажется, что на экране осцилла видна не прибавка мощности НЧ за счет ВЧ, а просто реакция системы на ВЧ возбуждение. Сколько ВЧ генератор через индуктор выдает в систему, столько мы и видим.

ПС С какого это перепуга, пучности тока в полуволновом отрезке провода располагаются по его концам??? Там - пучности напряжения, а не тока.

HIDE пишет: Похоже,лузеры и делетанты выполнили свою миссию - посмотрим,на сколько вправнi специалисты-классики...
ролик от 001Fedor

Работать то будет но толку ...
Если увеличивать например мощность пуш пула в 10 раз тогда и мощность вч генератора нужно будет увеличить
в 10 раз ,иначе толку от вч никакого не будет.

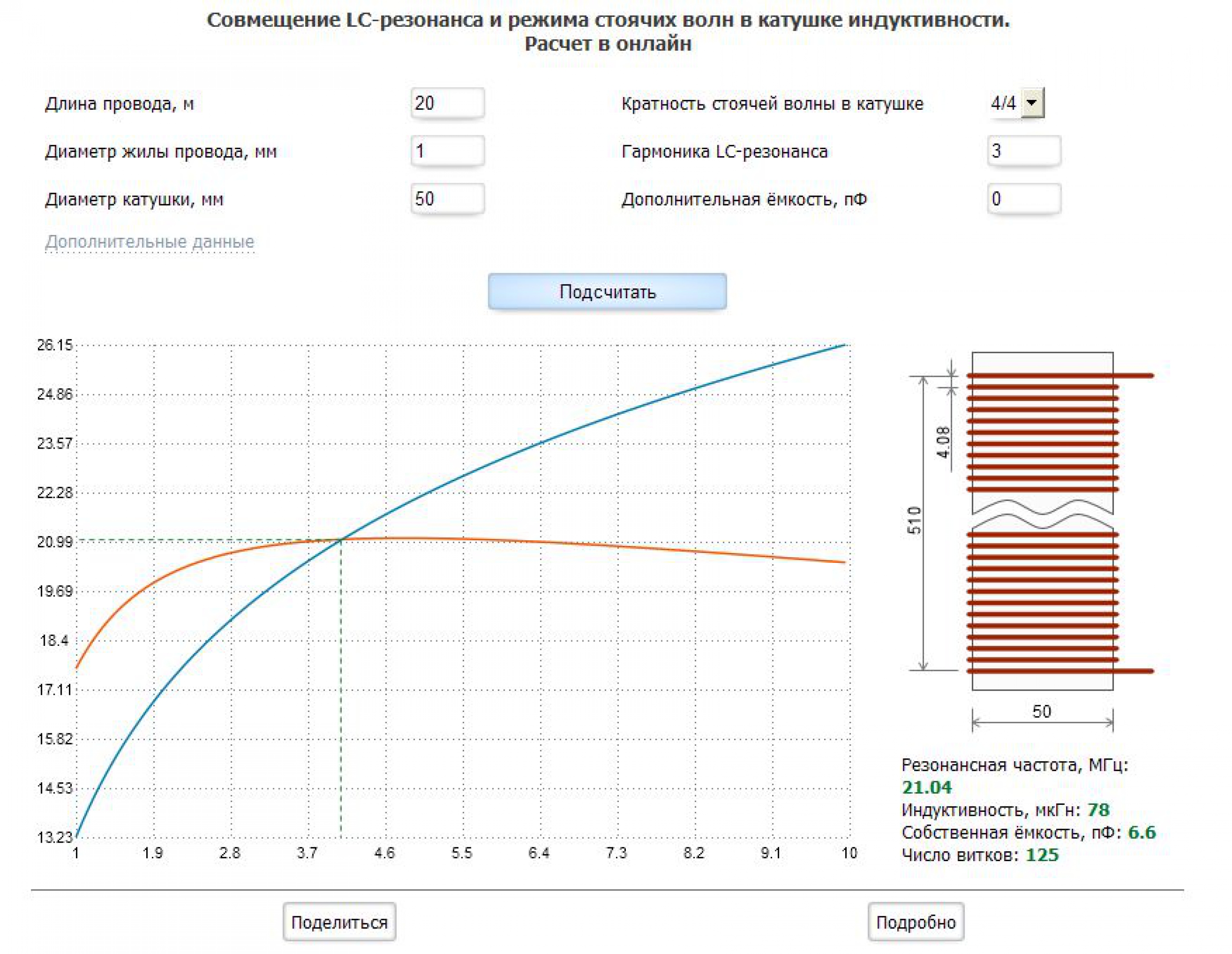

Вот такой расчёт получается. Катушка мотается по расчёту с шагом 4мм.
И длина намотанной катушки получается 510мм.
