Mehanikc пишет:

andersen пишет: Однако шоб залить в кандёр и поиметь мощщу тоже надо потрудится . в своё время хотелось всё выполнить на контроллере за что спасибо Дмитрию(Медведю) но чёта не сложилось зато фильм остался
(думаю на логике собрать будет проще)

Посему пока не закрыли тему делюсь тем чего насобирал (Есть мнение что существуют приборы от 100квч )
Когда находился в Питере наблюдал ломанные осциллограммы сети похожие на работу прошивки
смотреть с 2.18

в приложенном файле имеется описание устойства

Вложенный файл:

Имя файла: прибор.doc
Размер файла:80 KB

Братья по разуму СПАСИБО за потдержку!!!

По ссылке в doc ресурс заблокирован. Так и должно быть?

Да нет, сейчас попробовал скачать, все работает

Ivan_Kornege пишет:

bavaras пишет:

Viaceslav_C_ пишет: Во леплика Капы Неплохая схема, но есть ошибка с реализацией съема, а так - супер
Хорошая тема. (могу спорить, скоро закроют)

И каким же должен быть съем?

Походу этого он и сам не знает, коли затих. Так таптанул клаву и свалил.

Не, эт чтобы своей головой думали

bavaras пишет:

Ivan_Kornege пишет:

bavaras пишет:

Viaceslav_C_ пишет: Во леплика Капы Неплохая схема, но есть ошибка с реализацией съема, а так - супер
Хорошая тема. (могу спорить, скоро закроют)

И каким же должен быть съем?

Походу этого он и сам не знает, коли затих. Так таптанул клаву и свалил.

Не, эт чтобы своей головой думали

ага славик типа хотел выглядеть умным , а получилось как всегда _ 3,14здабол.

Я предполагал что можно использовать твердотельные реле , к сожалению они могут не подойти так как у них симисторы и тиристоры тоже могут не подойти , так как они не закрываются без смены полярности , разве что в схему вносить изменения и думать под них , а так просто они вроде не заработают .

andersen пишет:

Схема взята общая . Опыты пока проводятся на 12 вольтах

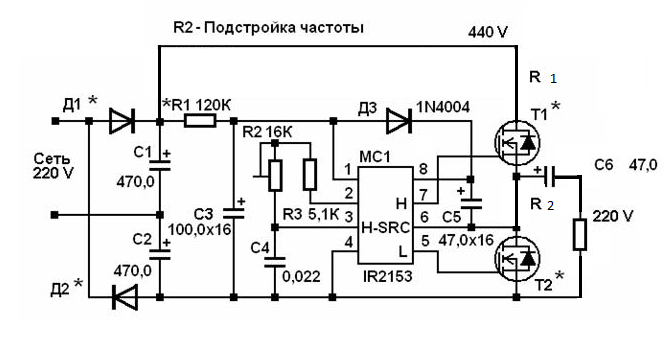

вот ещё несколько мыслей в графической форме

Собрал по верхней схемке, источник питания общий и для генератора и для мосфетов, 12в. Лампочки одинаковые с гирлянды снял. На верхнем плече лампочка (потребление 80мА) ярче горит чем та что через конденсатор (50мА), так как частоту еще не подбирал, при которой реактивное сопротивление конденсатора будет минимальным. На верхней лампе 10 в по напряжению, точнее когда ее подключаю падает до 8. А вот теперь особый момент- отключая нижнюю лампочку, а амперметром стой на верхней лампе и на питании, потребление падает на 30мА, свечение лампы ухудшаится, но по логике, потребление должно упасть на 60мА?

забыл отмедить, что нижняя лампочка в два раза чаще блымает один при заряде конденсатора а второй при его разрядке на нагрузку

andersen пишет: к сожалению при переходе на 220 всё выгорает

А при выгорании полевики сильно нагреваются ?

полевики наверное ещё могут выгорать когда они не полностью открыты и в канале сток исток есть какое то сопротивление и полевик работает как резистор , вроде как нужно его полностью открыть чтобы споротивление сток исток было минимальным , то есть транзистор был полнстью открыт или полностью закрыт , у тебя в схеме управляют драйверы , они вроде должны же нормальное напряжение поддерживать , если что проверь полностью ли открыт транзистор .

Есть мощные полевики IGBT с рабочим напряжением 400 В ... 1300 В и токами комутаци до 150 ампер .
www.kosmodrom.com.ua/brand/st/igbtstm.php

извиняюсь, схема неправельно работала, радиаторы мосфетов сопрекосались. Теперь лампочки горят равномерно, на верхнем плече замерел потребление лампы 37 мА, а на нижней 72 мА. Частота 10 кгц.

да и питание на мосфеты у меня отдельное, конденсатор тот что через нагрузку 2200мкф позже видео выложу рабочей схемы
