Микроконтроллер для БТГ

ua4yhz пишет:

tesla-nsk пишет: Да этих решений тьма тьмущая в internet. Отчего свой sketch не показали? И почему регулировка с клавиатуры, энкодера со встроенной кнопкой нет? Кнопкой выбирать последовательно меню и экодером менять параметры.
Я вот осмысливаю Вашу идею для управления скважностью AD9850. Не вижу памяти в AD9850 и вот получается Arduino все время будет нагружен для формирования ШИМ. Или Вы как то иначе хотите реализовать?

Энкодера у меня нет,только кнопки.Да,ШИМ будет работать всегда,в этом нет ничего страшного.Ресурсов достаточно.

Если не грузить контоллер, то можно использовать digital potentiometer в котором есть своя память и тогда просто будет происходить запись только в момент подстройки.

ua4yhz пишет: В предыдущем посту картинки больше не влазят поэтому продолжу здесь...
Самые большие уровни гармоник от опорного генератора это 6-ая и 10-ая :

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Вложение не найдено

Вложение не найдено

Вывод: необходимо обязательно на выход генератора ставить согласующий фильтр с частотой среза более 40-60 МГц и желательно широкополосный усилитель на операционнике с трансформаторным выходом.
Особая благодарность дедушке Mining-у за выложенный скетч: realstrannik.com/forum/pribory-dlya-labo...o?limitstart=0#41192
На этом наверное закончу, всем удачи в своих проектах.

Добавлю: За день работы генератора температура AD9850 и опорного генератора 125 МГц в пределах 20-30 градусов по Цельсию при 5в питании (на разных форумах жалуются на высокий нагрев микросхемы).
Дойдут руки подправлю скетч,есть там маленькие недостатки с мерцанием показаний частоты на дисплее.

Отличный обзор! На корпус микросхемы AD9850 можно клеить радиатор, они выпускаются индустриально.
А дедушку Mining видимо заблокировали напрочь.
Здесь модераторы не любят тех кто действительно имеет знания в электронике.

ua4yhz пишет:

zeleniy пишет: как вы будете программировать эту скважность если нужно точное значение.?
там компаратор быстродействующий стоит на получение квадратного сигнала

Легко.
Что такое квадратный сигнал ? Меандр что-ли ?

Если подстроечник стоит на одном из входов компаратора и задаёт какое-то опорное напряжение,то вообще проблем нет.
Шим 100% - 5в. Шим 50% - 2.5в. А если совсем супер точность нужна, от колебаний температуры например или питания,то заводите этот вывод в АЦП как обратную связь, и меряете с точностью 0.01в. после корректируете шим уже программно.Ресурсов у меги достаточно,она ведь загружает данные в AD9850 только при изменении настроек частоты или фазы,а так в холостую практически молотит.

Вложение не найдено

Согласно схеме речь про подстроечник R13 10ком.

Больше интересует сбои при загрузке 5 пакетов по 8 байт.Если что-то сбойнёт, то кранты вашему преобразователю(пуш-пулу) вместе с мегой и AD-шкой.Так же интересует защита,если например вход пуш-пула сунут в выход синуса генератора. Народ тут практически не различает синус от меандра,так,что это очень даже возможно...Для гальванической развязки оптрончики нужны как минимум на 10 Мгц.Это спасёт генератор,но не спасёт пуш-пул.Так же интересует синхронизация двух опорных генераторов обеих AD-шек (125 Мгц однако, и подстройки никакой нет).Например в моей плате опорничек стоит вряд ли лучше чем 10ррм*12.5=125Гц уход частоты, на практике примерно так оно и есть.

Вот и я дождался от китайца AD9850. Удалось Вам регулировать скважность AD9850 с Ардуины?

ua4yhz пишет:

Ivan_Kornege пишет:

ua4yhz пишет:

zeleniy пишет: как вы будете программировать эту скважность если нужно точное значение.?
там компаратор быстродействующий стоит на получение квадратного сигнала

Легко.
Что такое квадратный сигнал ? Меандр что-ли ?

Если подстроечник стоит на одном из входов компаратора и задаёт какое-то опорное напряжение,то вообще проблем нет.
Шим 100% - 5в. Шим 50% - 2.5в. А если совсем супер точность нужна, от колебаний температуры например или питания,то заводите этот вывод в АЦП как обратную связь, и меряете с точностью 0.01в. после корректируете шим уже программно.Ресурсов у меги достаточно,она ведь загружает данные в AD9850 только при изменении настроек частоты или фазы,а так в холостую практически молотит.

Вложение не найдено

Согласно схеме речь про подстроечник R13 10ком.

Больше интересует сбои при загрузке 5 пакетов по 8 байт.Если что-то сбойнёт, то кранты вашему преобразователю(пуш-пулу) вместе с мегой и AD-шкой.Так же интересует защита,если например вход пуш-пула сунут в выход синуса генератора. Народ тут практически не различает синус от меандра,так,что это очень даже возможно...Для гальванической развязки оптрончики нужны как минимум на 10 Мгц.Это спасёт генератор,но не спасёт пуш-пул.Так же интересует синхронизация двух опорных генераторов обеих AD-шек (125 Мгц однако, и подстройки никакой нет).Например в моей плате опорничек стоит вряд ли лучше чем 10ррм*12.5=125Гц уход частоты, на практике примерно так оно и есть.

Вот и я дождался от китайца AD9850. Удалось Вам регулировать скважность AD9850 с Ардуины?

Пока всё лежит мёртвым грузом.Сейчас занимаюсь распайкой печатных плат и сортировкой smd элементов.Времени на всё не хватает.
Мельком читал на других форумах,чтобы выключить меандр,нужно подать +5в на средний вывод подстроечника.
Для регулировки скважности необходимо
выход pwm из ардуино соединить с центральным выводом подстроечника(подстроечник нужно будет снять) через резистор 1ком.
Возможно на днях сделаю перерыв и "прикручу" эту опцию.

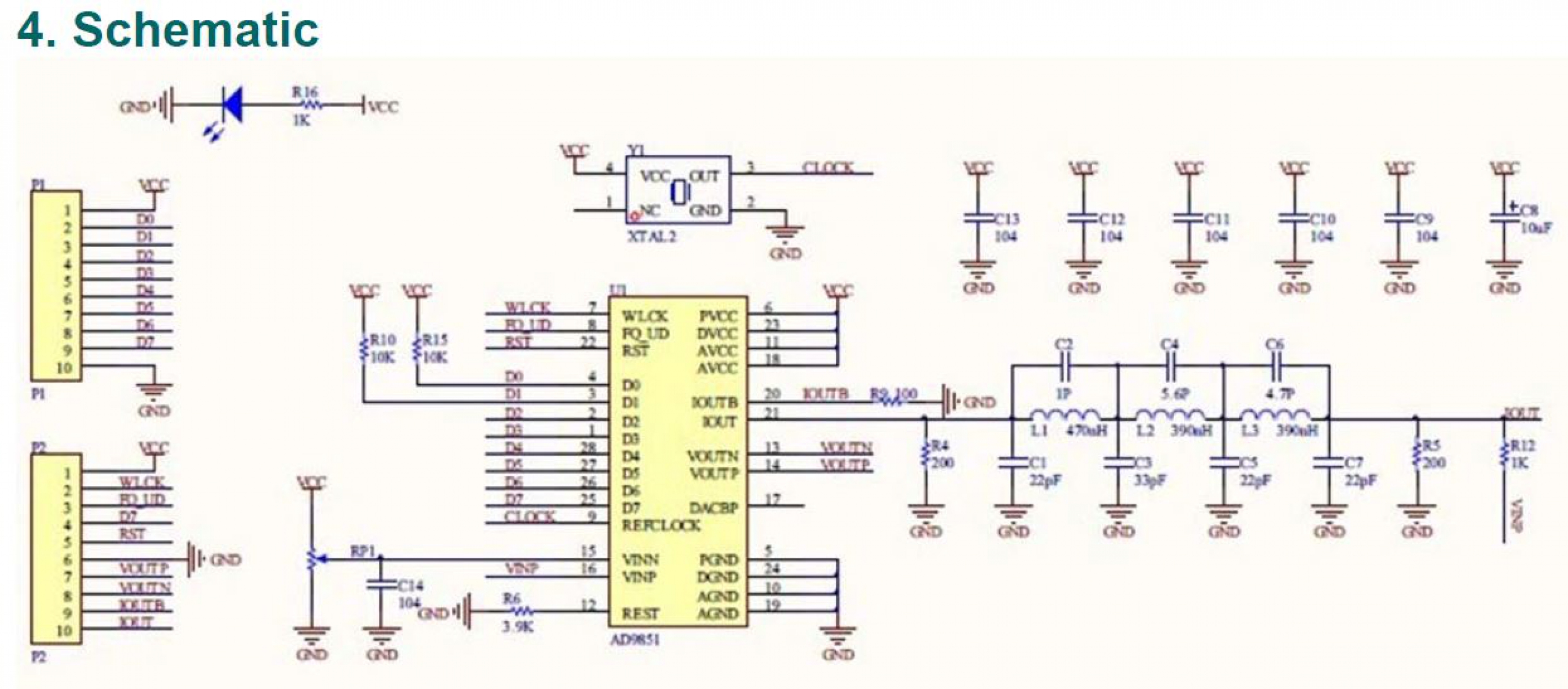

Т.е. на 15 ногу (VINN) микрухи AD9850 через 1ком подключаем выход pwm ардуины. Правитльно понял? Бля надо схему начертить а то хрен знает что _ на пальцах схемы показывать начинаю

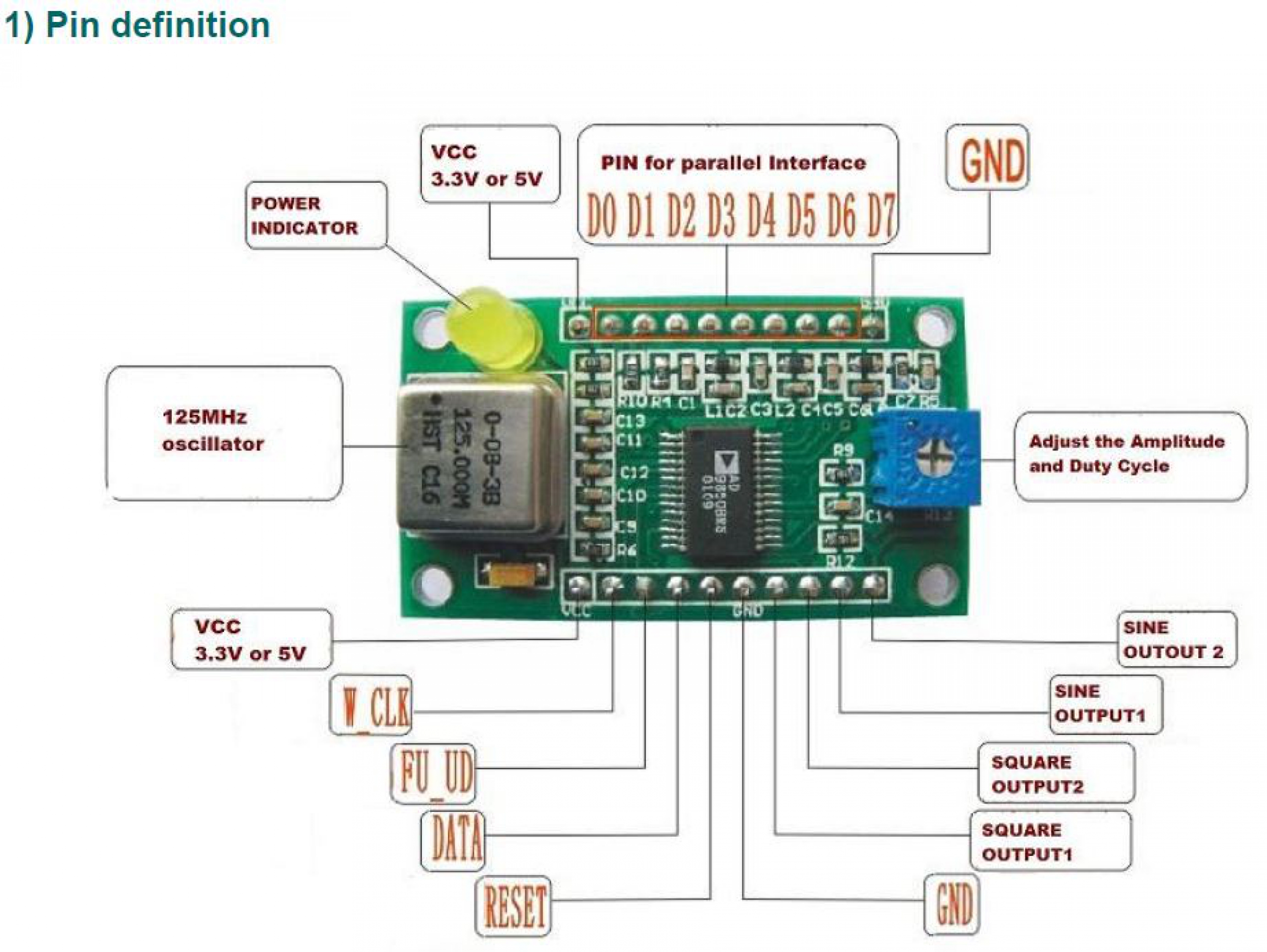

Во китаец схемы сбросил. Достал я его.

ua4yhz я так понимаю что геном можно упралять (задавать частоту) если загружаем скетч от дедушки Mining, а управление скважностью, то в этот скетч вы дописали команды?

ua4yhz пишет:

Ivan_Kornege пишет: ua4yhz я так понимаю что геном можно упралять (задавать частоту) если загружаем скетч от дедушки Mining, а управление скважностью, то в этот скетч вы дописали команды?

Да,геном можно управлять.Я расширил в своём скетче диапазон регулирования от 0.5 Гц до 60 МГц.Больше пока ничего не делал и не дописывал в скетч.Там менюшечку нужно будет организовать.Я ещё ГКЧ буду приделывать,для меня это нужнее чем регулировка скважности.

Во ГКЧ это круть! Смотрю доки от китайца и вот он пишет "The AD9850’s innovative high speed DDS core provides a 32-bit frequency tuning word, which results in an output tuning resolution of 0.0291 Hz for a 125 MHz reference clock input." , не могу въехать это он так точно шагать может? или я не правильно перевожу.

ua4yhz пишет:

Ivan_Kornege пишет:

ua4yhz пишет:

Ivan_Kornege пишет: ua4yhz я так понимаю что геном можно упралять (задавать частоту) если загружаем скетч от дедушки Mining, а управление скважностью, то в этот скетч вы дописали команды?

Да,геном можно управлять.Я расширил в своём скетче диапазон регулирования от 0.5 Гц до 60 МГц.Больше пока ничего не делал и не дописывал в скетч.Там менюшечку нужно будет организовать.Я ещё ГКЧ буду приделывать,для меня это нужнее чем регулировка скважности.

Во ГКЧ это круть! Смотрю доки от китайца и вот он пишет "The AD9850’s innovative high speed DDS core provides a 32-bit frequency tuning word, which results in an output tuning resolution of 0.0291 Hz for a 125 MHz reference clock input." , не могу въехать это он так точно шагать может? или я не правильно перевожу.

Может,в этом и прелесть DDS.Только у меня опорник почему-то на 123 МГц работает(на корпусе написано 125.00 МГц),видимо такой попался.Частота на выходе при 1 МГц смещена на 8Гц вниз(для кого-то это не важно,для меня нужно разбираться).

На какой ноге мерял частоту опорного гена? Посмотрю что у меня.

ua4yhz пишет:

Ivan_Kornege пишет:

ua4yhz пишет:

Ivan_Kornege пишет:

ua4yhz пишет:

Ivan_Kornege пишет: ua4yhz я так понимаю что геном можно упралять (задавать частоту) если загружаем скетч от дедушки Mining, а управление скважностью, то в этот скетч вы дописали команды?

Да,геном можно управлять.Я расширил в своём скетче диапазон регулирования от 0.5 Гц до 60 МГц.Больше пока ничего не делал и не дописывал в скетч.Там менюшечку нужно будет организовать.Я ещё ГКЧ буду приделывать,для меня это нужнее чем регулировка скважности.

Во ГКЧ это круть! Смотрю доки от китайца и вот он пишет "The AD9850’s innovative high speed DDS core provides a 32-bit frequency tuning word, which results in an output tuning resolution of 0.0291 Hz for a 125 MHz reference clock input." , не могу въехать это он так точно шагать может? или я не правильно перевожу.

Может,в этом и прелесть DDS.Только у меня опорник почему-то на 123 МГц работает(на корпусе написано 125.00 МГц),видимо такой попался.Частота на выходе при 1 МГц смещена на 8Гц вниз(для кого-то это не важно,для меня нужно разбираться).

На какой ноге мерял частоту опорного гена? Посмотрю что у меня.

Частота опорного генератора проникает на выход,поэтому нужно ставить выходной фильтр с частотой среза 40-60 МГц.Предварительные измерения в этом посту: realstrannik.com/forum/svobodnaya-energi...-btg?start=144#46851

Откуда решил, что 123,462250мег которая пролазит это именно частота опорника? Надо мерить, что опорник генерит. Я полагал, что есть какая то контрольная точка.

ua4yhz пишет:

WILIAM пишет:

Ivan_Kornege пишет:

WILIAM пишет: БТГ нет, а микроконтроллер к нему есть.
Управлять нечем, а руль уже придумали.
Что должно быть на том конце руля - хрен его знает.
Интересно, здесь адекватные вообще водятся или опять палата №6 .......?
Где БТГ то ?..........ау, контрольщики микро/макро .....
По моему заклинание - ТРАХ......тибидох, тибидох работает на любой частоте лучше, чем все ваши Булевы пасы нулем.

да и хрен на него на твой бтг, чё эт ты так возбудился.
мы тут китайскими цацками играемся ардуины и синтезаторы если ты конешно заметил.

Заметил руль к устройству которого нет.
Пока не известно какими свойствами БТГ обладает - какого хрена рулить неизвестностью
Болеешь чем?
Завязывай под СЕшника косить, для вас другие сайты есть там и тритесь про ДУЙНО-ДРИНЫ свои.

О! Первый СЕ авторитет нарисовался! Давай ка расскажи нам про свои успехи.
Много БТГ наклепал уже?
Трах тибидох растуды его...

Это здесь нормальное явление.
Как в правильном направлении начинают практики двигаться сразу же появляются тролли или адмны косят.
Вон дедушку Mining видимо напрочь заблокировали.
А он для рускоязычных формучан много чего мог показать и рассказать.
Он в Skype показал свою поделку потребление 10W на нагрузке 1,8kW.
Осталось самозапит сделать.
Но он уже доволен- его гидростанция с это установкой обеспечивает ему необходимую мощность для потребления.

А теперь вопрос к автору темы, а где выложенная схема, hex, или исходники? У меня есть вопросы по точности! Например точность установки частоты и скважности пуш-пула с контроллера? Точность установки параметров для ТТ? Например, я делал шаг задержки(через кнопоки) удара ТТ 350нс, но если фикс делать, то точность - такт.
Есть ли после ДДС преобразователь в прямоугольник? Потому как точно перестройку частоты на 1.5МГц просто атмегой не сделаешь.
Пуш делали чисто на PWM и аппаратное управление ногами из таймера по сравнению?

Есть такой контроллер sam7s, так вот у него аппаратные генераторы прямоугольника. И при частоте 48МГц получается большая точность для пуша. На этом комбайне даже графическую адаптер делал 640 на 480 ЧБ с только символьным выводом.

Так вот к чему. Чтобы все хозяйство это работало, нужно очень хорошо развязать от помех ТТ. Любая хрень вызвавшая сбой уже не раз палила выходные транзюки силовые. Потому как на 5кВ ТТ контроллеры сходят сума. Пробовали уже такой расклад?
