не успел отредактировать, скорее всего этот не замкнутый виток фольги, обвит вокруг сердечника как катушка 1-2 витка, кстати с трансом Кулдошина тоже пересикается, ИМХО.

Тот же смысл только топология другая и способ съема , в таком контуре 2 процесса бифиляр является конденсатором для индуктивности это простой контур а процессы трансформации суммируются с колебаниями усиливая их конденсатор выполненый в виде катушки разряжаясь через свои витки усиливает ток в контуре тот в свою очередь добавляет за счет трансформации напряжение конденсатору.

Да, только я имел в виду другую конструкцию и схему подключения ( см. рис.)
Земля подключается к минусу мостика, к плюсу подключается острие витка фольги треугольной формы, края двумя проводами идут к листу жести , изогнутого в форме 2,5 витков спирали на конце.
Катушку мотать на ферритовом стержне, первичку сначала, затем через в виде переменного сечения экран - вторичку.Экран мотать в виде треугольника, с вершиной в центре,или с края, к нему подключить антенну спец. конструкции- 2,5 витка из жести метр высотой вся конструкция, завиток 30 см.Виток из меди 0,3 мм., ширина 20 см, ширина антенны из жести тоже 20 см.
В варианте 1 медный виток заканчивается по центру, вторичка запаралеленна.
В варианте 2 вторичка может перемещаться по вторичке для настройки.
Между перичкой и экраном, вторичкой и экраном - тонкая фторопластовая лента.
К + подключается виток из жести.
Высота всей конструкции не менне 2 метров, чтобы хоть как то использовать скрытый потенциал атмосферы (300 в/метр) , активировав его импульсами блокинга.

Лучше сделать схему с четырьмя блокингами, установив четыре спирали для полной утилизации нисходящих торовых потоков ( а не только одной четверти, как постом выше)

matros пишет:

Тот же смысл только топология другая и способ съема , в таком контуре 2 процесса бифиляр является конденсатором для индуктивности это простой контур а процессы трансформации суммируются с колебаниями усиливая их конденсатор выполненый в виде катушки разряжаясь через свои витки усиливает ток в контуре тот в свою очередь добавляет за счет трансформации напряжение конденсатору.

Бифиляр лучше подключить к антенне, а лучше к двум, расположенным на разной высоте . И снимать с отводов катушки, подключенной снизу бифиляра напряжение для питания блокинга.

Неужели мы так плохо все живем? Что аж из сопли добываем энергию? Мужики, задумайтесь! вам что 2-3мка роль в жизни сыграет? Или вы осветите гиктары? если вам надо энергию на таком уровне и даже без электроники, то пописайте в лунку и воткните 2 гвоздя, и то энергии будет больше!

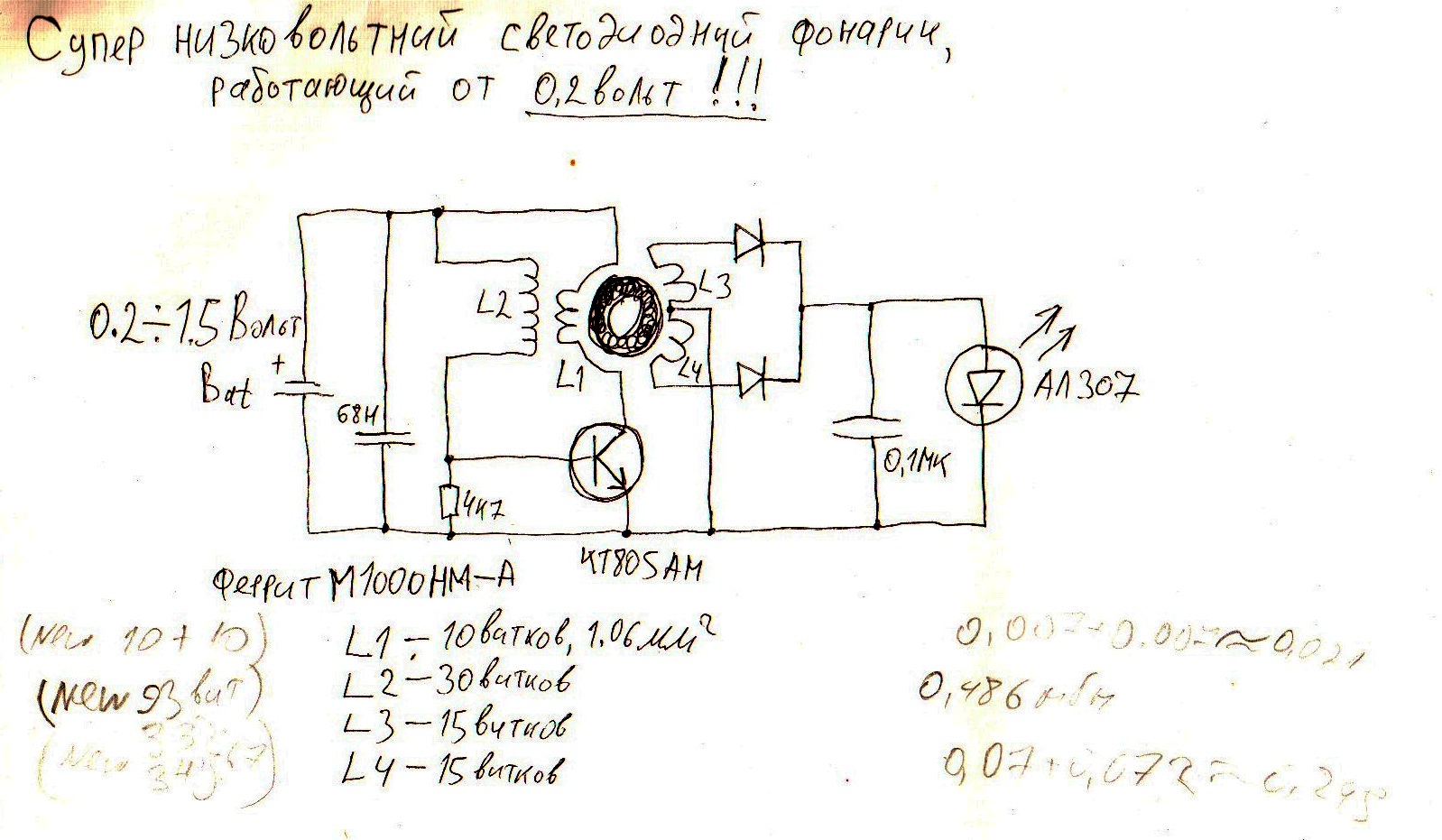

Есть, схема фонарик Грина,она прекрасно работает!!!! Ее можно улучшить,диоды не обрезать,мотать пэлшо,параллелить 3 транзистора,на выходе ещё один усилитель...

Вот добавлю такую схему не знаю чья но работает долго

neznaikapsv пишет: Canoe пишет: Вот схема

Вложение не найдено

Есть небольшое замечание ,конденсатор надо подключать немного по другому ,
т.к. режим работы устройства импульсный и в промежутках когда их нет,
конденсатор будет разряжаться через диод , а хотелось бы в источник!
И по поводу экрана/виток незамкнутой медной фольги - это и емкость и проводник/индуктивность!!!
1- Появившийся ВВ импульс/его ВЧ спектр в точке + на схеме гальванически подается
на по емкостной связи передается на нижнюю/по схеме часть экрана а по емкостной связи передается
в + источника питания ,а низкочастотная составляющая импульса работает на запуск схемы
Т.о . Весь спектр с минимальными потерями распределяется в устройстве,
2- - Я бы добавил в катушку ферритовый нч стержень/не замкнутый(может он там уже есть)
3- И увеличил число последовательно включенных светодиодов или добавил к ним супрессор
-аналог магнитного искровика !!!

незнайка как по вашему должна запускатся эта схема, обясните процесс запуска, пожалуста

да не,, вы предложили ногу кандёра в другое место перенести, я предположил что он играет роль пускового, в момент подачи напруги, через него короткий импульс в базу, и процесс пошёл, но на видео это ваще, переменный кандёр малой емкости ...
