Joule Thief - повышение КПД #64956

Дозор, светодиод и без драйвера-потребляет 3.5 вольта, поэтому замерь потребляемый ток и напряжение с драйвером и без (замерить надо на входе схемы и на выходе)
Кстате, если кто неэзаметил - то на схеме с парными транзисторами при подключении нагрузки питание не увеличивается, а-еще и уменьшается
РРS. 6мка - не может быть - перемеряй быстрее, пока не обсмеяли

Mihi vindicta, ego retribuam.
Мне отмщение, и аз воздам.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Canoe

Захожу иногда

Сообщений: 41

Меньше Больше

Спасибо получено: 33

Joule Thief - повышение КПД #64960

Народ, где вы берете лицендрат для своих поделок ? Поделитесь ссылками

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

berserk

Живу я здесь

Сообщений: 747

Меньше Больше

Спасибо получено: 661

Joule Thief - повышение КПД #64972

Canoe пишет: Народ, где вы берете лицендрат для своих поделок ? Поделитесь ссылками

например из старых ЭЛТ мониторов
или самодельный

опыт в отличие от результата всегда положительный (berserk)

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

dozor

Живу я здесь

Сообщений: 1452

Меньше Больше

Спасибо получено: 1161

Joule Thief - повышение КПД #64974

doktorsvet
Привет! Измерения я проводил как положено на измерительном сопротивлении номиналом 0.24Ом. Осциллографом измерял напряжение на этом сопротивлении, по закону Ома вычислял потребляемый ток.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

doktorsvet

Живу я здесь

Сообщений: 954

Меньше Больше

Спасибо получено: 677

Автор темы

Joule Thief - повышение КПД #64976

dozor пишет: doktorsvet
Привет! Измерения я проводил как положено на измерительном сопротивлении номиналом 0.24Ом. Осциллографом измерял напряжение на этом сопротивлении, по закону Ома вычислял потребляемый ток.

дозор, давай не будем лезть в дебри, в прошлый раз ты уже намерял таким макаром "се"
Сначала подключи светодиоды напрямую к батарейке и замеряй ток мультиметром, затем подключи светодиоды на выход преобразователя через выпрямляющий диод с кондером, и уже между кондером и светодиодом померяй ток мультом а не ослом, в идеале кпд будет от 80% и выше...

Mihi vindicta, ego retribuam.
Мне отмщение, и аз воздам.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Не квадрат

Живу я здесь

Сообщений: 647

Меньше Больше

Спасибо получено: 535

Joule Thief - повышение КПД #64985

berserk пишет:

Canoe пишет: Народ, где вы берете лицендрат для своих поделок ? Поделитесь ссылками

например из старых ЭЛТ мониторов
или самодельный

....щикарный третий тип с купером

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

doktorsvet

Живу я здесь

Сообщений: 954

Меньше Больше

Спасибо получено: 677

Автор темы

Joule Thief - повышение КПД #65038

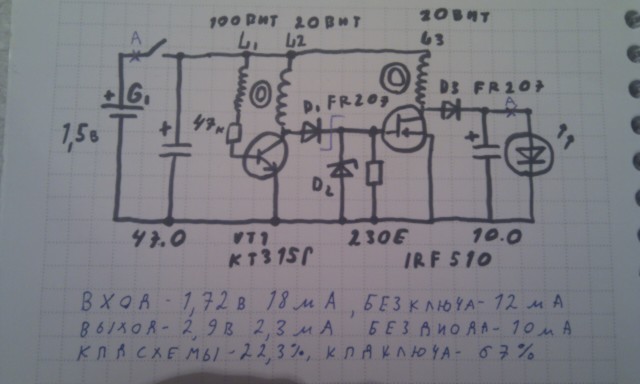

Всем привет собрал сегодня вот такую схему, по большей части для того, чтобы запитать 5 вольтовый полевик от 1.5 в, и что из этого получилось..

Mihi vindicta, ego retribuam.
Мне отмщение, и аз воздам.

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

doktorsvet

Живу я здесь

Сообщений: 954

Меньше Больше

Спасибо получено: 677

Автор темы

Joule Thief - повышение КПД #65078

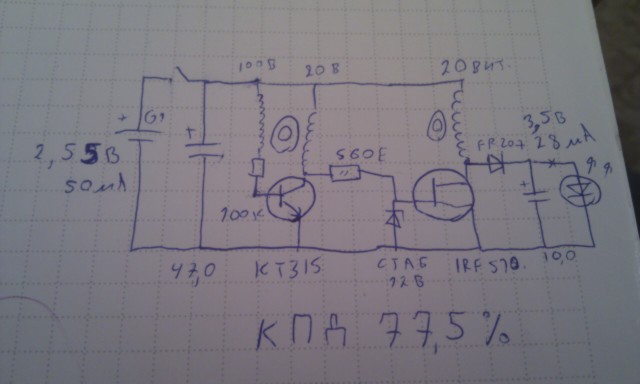

Немного упростил схему..

Mihi vindicta, ego retribuam.
Мне отмщение, и аз воздам.

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

doktorsvet

Живу я здесь

Сообщений: 954

Меньше Больше

Спасибо получено: 677

Автор темы

Joule Thief - повышение КПД #65169

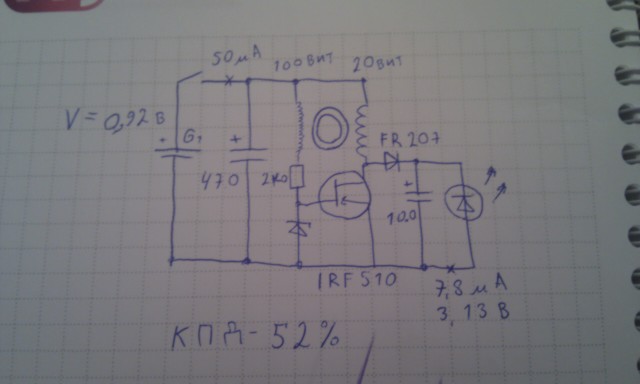

Я уже думал, что с полевика больше не выжать, но дело сдвинулось с мертвой точки...

Mihi vindicta, ego retribuam.
Мне отмщение, и аз воздам.

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Не квадрат

Живу я здесь

Сообщений: 647

Меньше Больше

Спасибо получено: 535

Joule Thief - повышение КПД #65179

...давно замечено: при повышении питания - возрастает КПД, причем не линейно, а квадратично.
...да и хочу спросить ну на какой черт нужен электролит по входу, на нем только ток утечки и ни какого смысла....

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
