Joule Thief - повышение КПД #14932
Ничего нового, просто завалялся старый фонарь на мизинчиковой батарейке и лампочке накаливания, родная лампочка приказала долго жить, поэтому валялся без дела брелок около года, пока не попался под руку...
И так начнем:

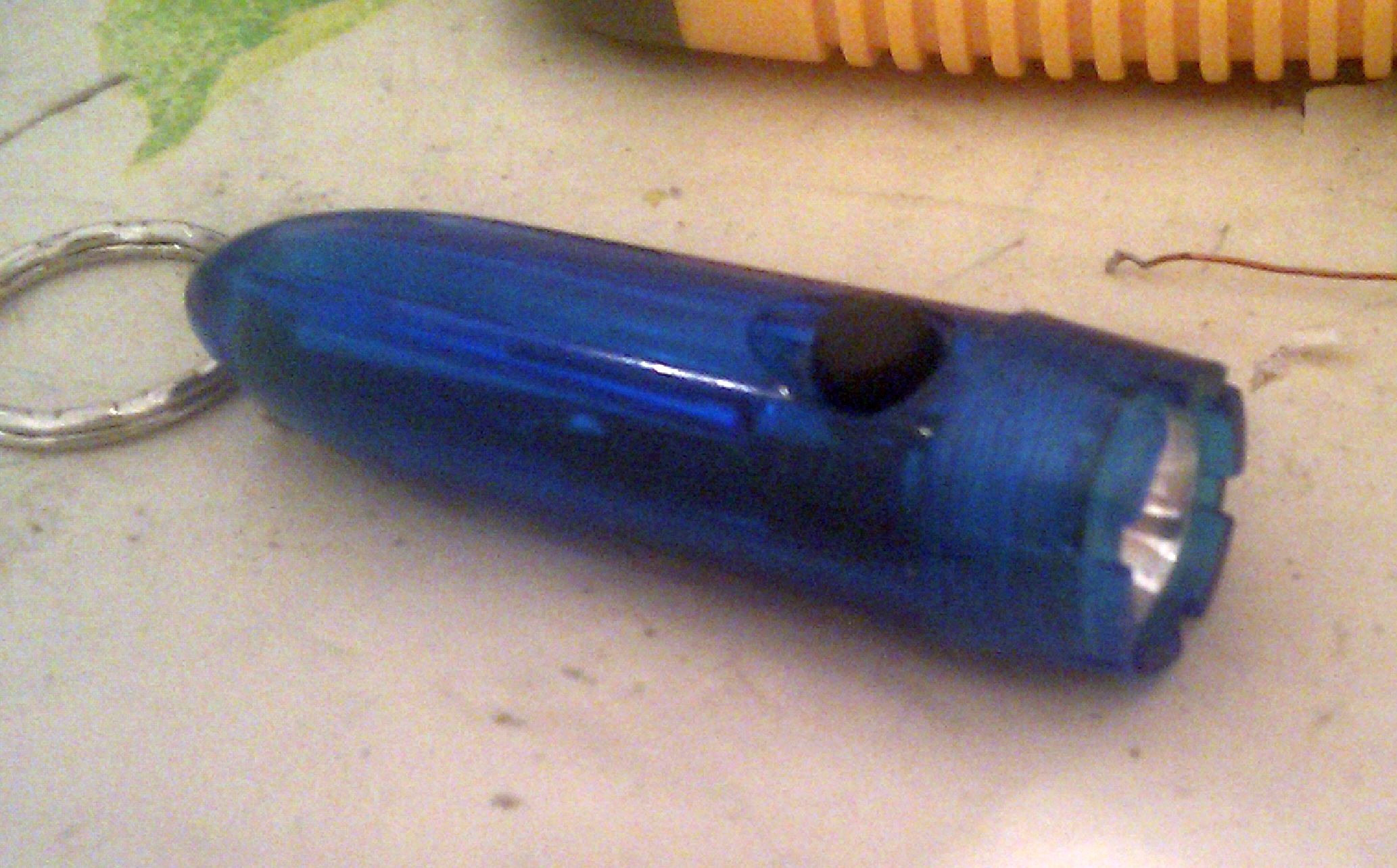

Это фото жертвы:



Старую лампочку из него вытащил, вставил синий светодиод от какой-то зажигалки. Проблема оказалась в ограниченности места под "лишние" детали, пришлось делать всё впритык.

Схема:

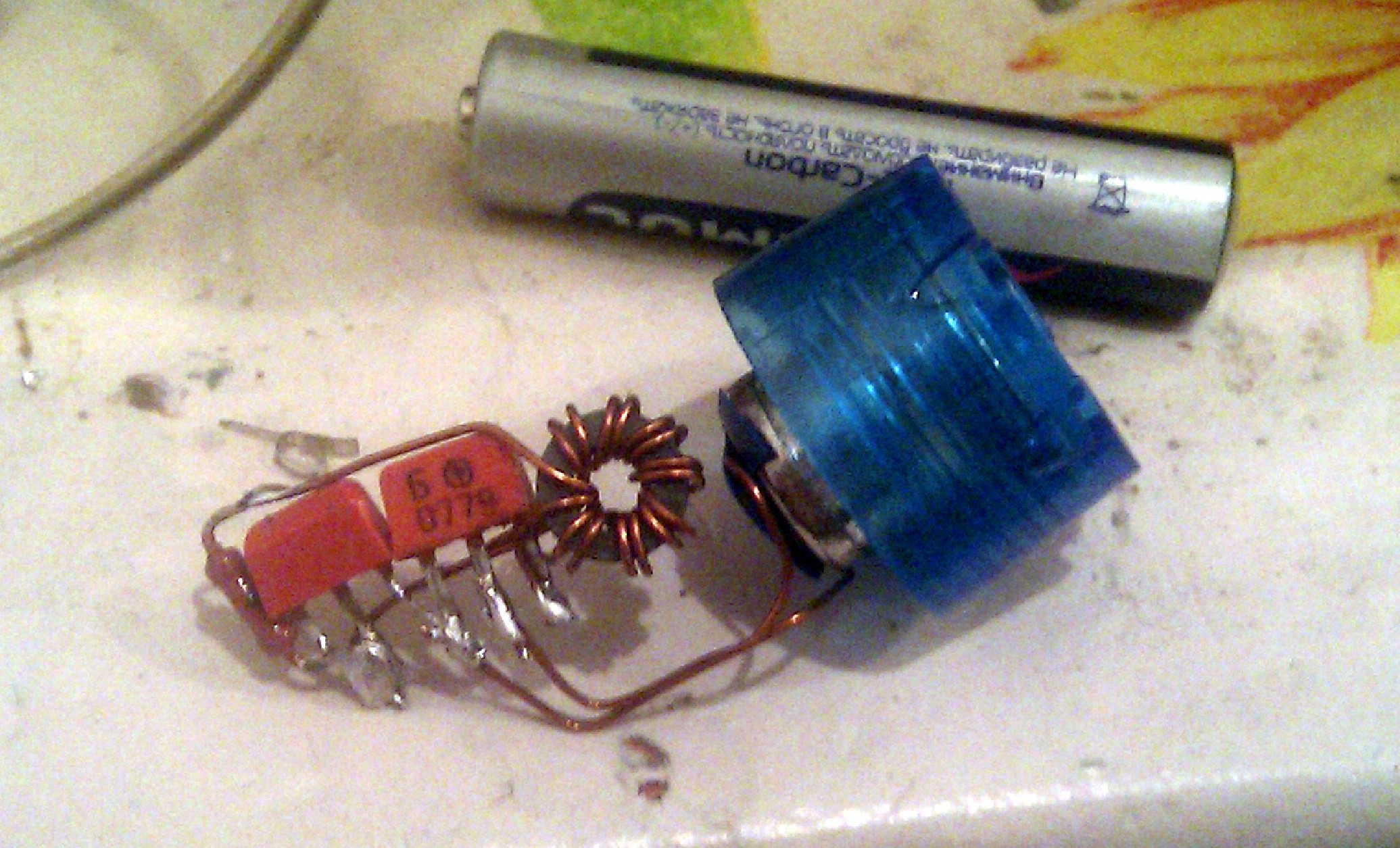

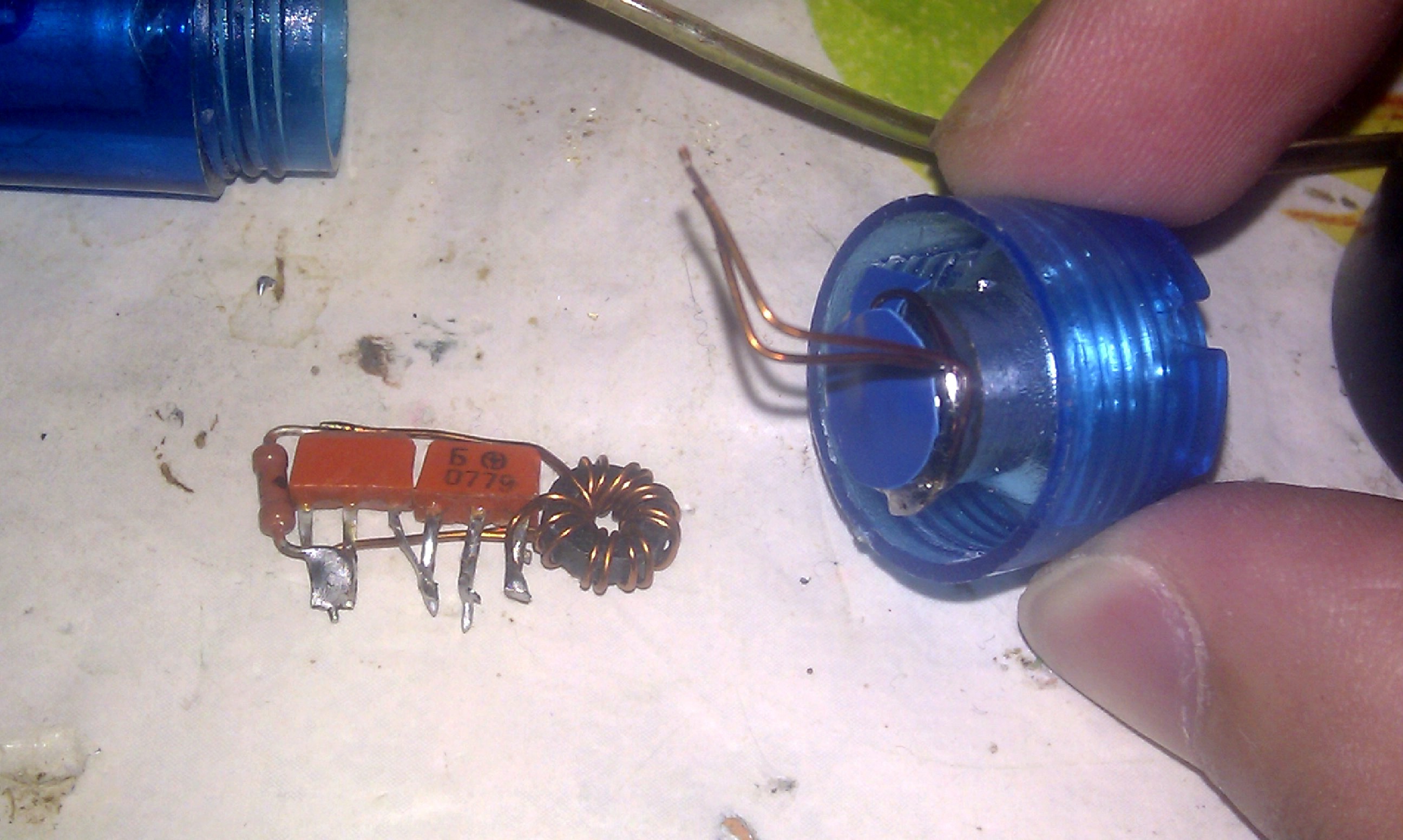

Схема + выводы от светодиода и массы которая будет кнопкой замыкаться на батарейку:

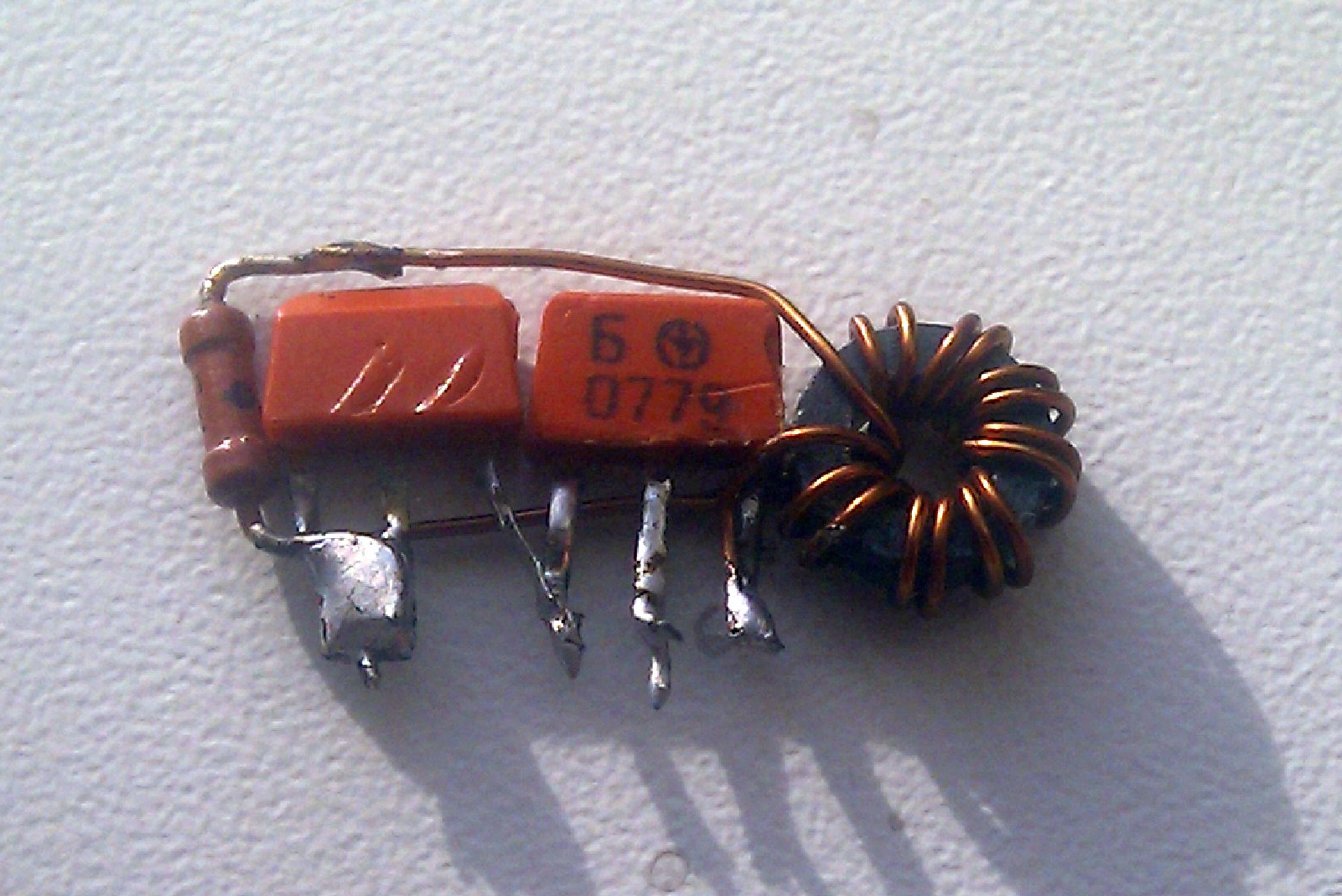

Это в сборе:

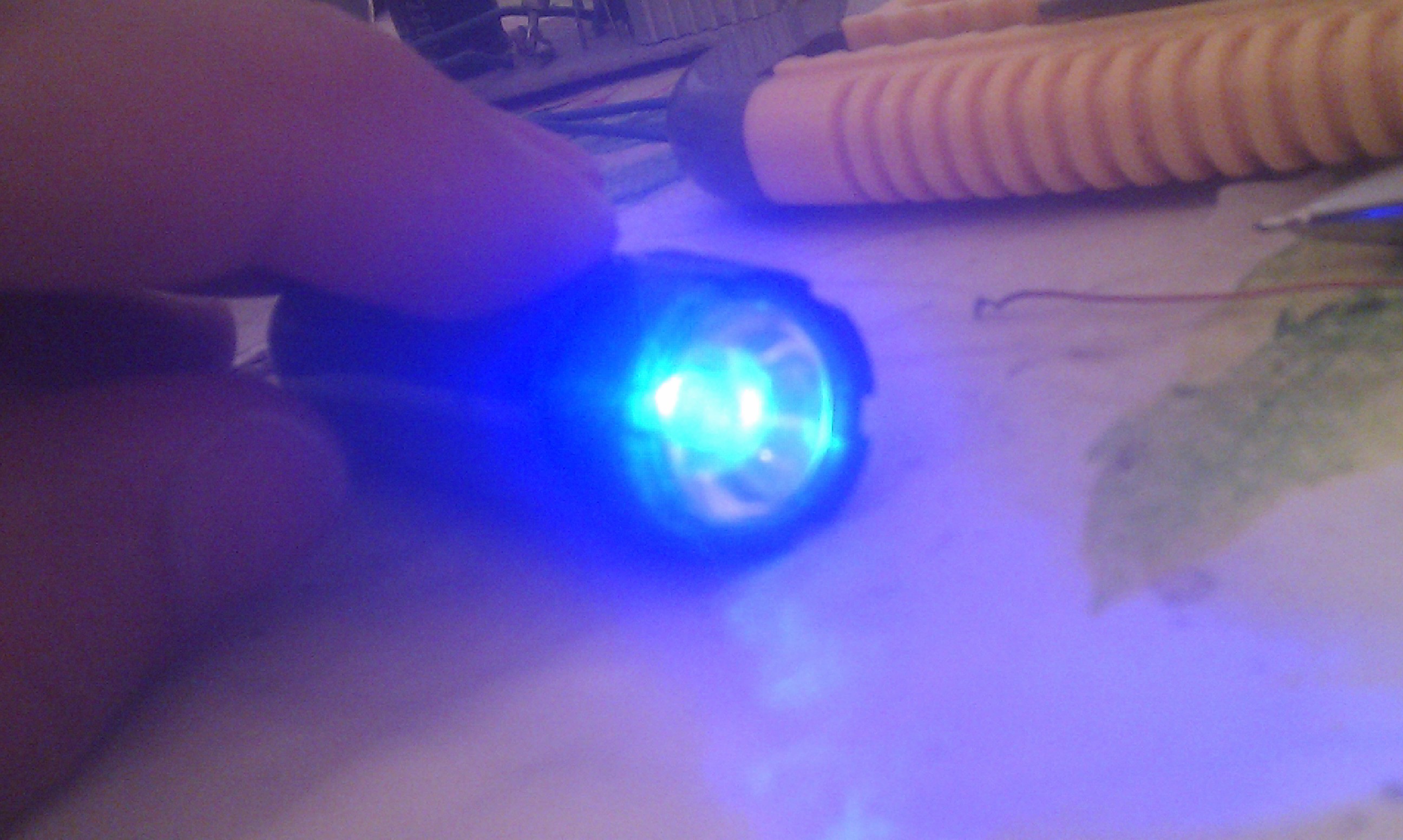

И в итоге что получилось:




резистор на сопротивление 1,1 килоом, потребление около 16мА.

Схему использовал ту же самую что описал в етке Бровина.
Вложения:
Спасибо сказали dmax, rk2188

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 7 мес. назад
Viaceslav_C_
Живу я здесь
Живу я здесь
Сообщений: 949
Больше
Joule Thief - повышение КПД #14933
Попробовал нарисовать схема по фотке, какая то ерунда вышла :)
Что за схема? Накидай.

Беги хомячек в вертушке, не сдавайся, ты обязательно добежишь...

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 7 мес. назад
doktorsvet
Заблокирован
Заблокирован
Сообщений: 802
Больше
Автор темы
Joule Thief - повышение КПД #14936
Что-то форум глючитт - не пускает на первую страницу нижнего списка тем.4

вот эта схема:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 7 мес. назад
Viaceslav_C_
Живу я здесь
Живу я здесь
Сообщений: 949
Больше
Joule Thief - повышение КПД #14938
Ааа.. Видел схему. Просто по фотке не все выводы видны и питание не понятно куда подрубать.
Ну да ладно, разобрались :)

Если не лень, намотай первичку (к колектору) витков 20 проводом гдето 0.3, вторичку (на базу) тем же проводом 6-7 витков.
Будешь приятно удивлен :)

Беги хомячек в вертушке, не сдавайся, ты обязательно добежишь...

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 7 мес. назад
Viaceslav_C_
Живу я здесь
Живу я здесь
Сообщений: 949
Больше
Joule Thief - повышение КПД #14939
И лучше не перемычку для VT1 база-коллектор, а диодик побыстрей катодом на коллектор.

Беги хомячек в вертушке, не сдавайся, ты обязательно добежишь...

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 7 мес. назад
doktorsvet
Заблокирован
Заблокирован
Сообщений: 802
Больше
Автор темы
Joule Thief - повышение КПД #15078
пробовал мотать как вы говорите - удивлен не был, а на счет диода попробую

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 3 мес. назад
sergynchik аватар
sergynchik
Посетитель
Посетитель
Joule Thief - повышение КПД #23725
а без neon x4 можно обойтись?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 10 мес. назад
doktorsvet
Заблокирован
Заблокирован
Сообщений: 802
Больше
Автор темы
Joule Thief - повышение КПД #37415

sergynchik пишет: а без neon x4 можно обойтись?

Там обычный синий светодиод

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 год 11 мес. назад
doktorsvet
Заблокирован
Заблокирован
Сообщений: 802
Больше
Автор темы
Joule Thief - повышение КПД #63948
Всем привет, продолжил проверку разных схем преобразователей для светодиода, одна из них показала неплохие результаты:

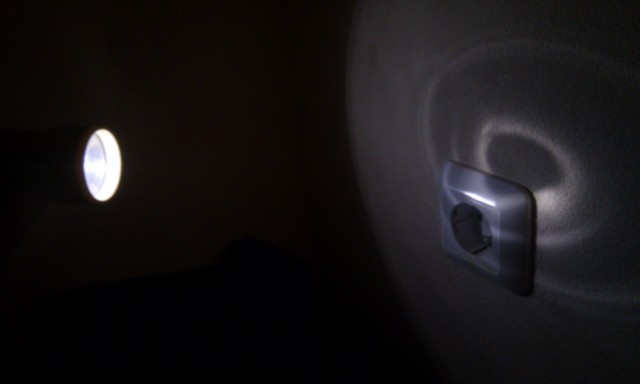

Светодиод брал автомобильный 5 ваттный, 4 мм, для улучшения по яркости резистор закорочен, примерную схему взял из журнала практикал электроникс; при питании 1.5 в и токе 10 мА , светит очень даже не плохо (см. Фото)
Вложения:
Спасибо сказали dozor, Rakarskiy, turisto74, jay8029

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 год 11 мес. назад
doktorsvet
Заблокирован
Заблокирован
Сообщений: 802
Больше
Автор темы
Joule Thief - повышение КПД #63949
Вложения:
Спасибо сказали NikAndr, dozor, turisto74

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 год 11 мес. назад
dozor
Живу я здесь
Живу я здесь
Сообщений: 768
Больше
Joule Thief - повышение КПД #64017
doktorsvet
Какой ток потребления фонарика?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 год 11 мес. назад 1 год 11 мес. назад от doktorsvet.
doktorsvet
Заблокирован
Заблокирован
Сообщений: 802
Больше
Автор темы
Joule Thief - повышение КПД #64031
Потребление всего 10мА, кстате выпрямляющий диод брал смд из энергосберегающей лампы, но по идее fr207 тоже подойдет
Спасибо сказали jay8029

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 год 11 мес. назад
turisto74
Живу я здесь
Живу я здесь
Сообщений: 343
Больше
Joule Thief - повышение КПД #64106

doktorsvet пишет: Всем привет, продолжил проверку разных схем преобразователей для светодиода, одна из них показала неплохие результаты:


Светодиод брал автомобильный 5 ваттный, 4 мм, для улучшения по яркости резистор закорочен, примерную схему взял из журнала практикал электроникс; при питании 1.5 в и токе 10 мА , светит очень даже не плохо (см. Фото)


" ... Во многой мудрости много печали и кто умножает познания умножает скорбь . "
Царь Соломон Екклесиаст
Спасибо сказали rk2188, ЖекаК, jay8029

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 год 11 мес. назад
Canoe
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 32
Больше
Joule Thief - повышение КПД #64147
Можете проверить сколько проработает фонарь от конденсатора микрофарад на 500 заряженного до 2-х вольт ?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 год 11 мес. назад
Не квадрат
Живу я здесь
Живу я здесь
Сообщений: 423
Больше
Joule Thief - повышение КПД #64158
...пока смог снизить до 3,5мА
резисторы на 4К7
входная емкость добавляет 2мА (поэтому без нее)
Спасибо сказали dozor, jay8029

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 год 11 мес. назад
dozor
Живу я здесь
Живу я здесь
Сообщений: 768
Больше
Joule Thief - повышение КПД #64194
Не квадрат
Просьба поставьте вместо КТ315 и КТ 361 транзисторы КТ3102Е и КТ3117Е соответственно. Интересно ток потребления упадёт?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 год 11 мес. назад 1 год 11 мес. назад от Не квадрат.
Не квадрат
Живу я здесь
Живу я здесь
Сообщений: 423
Больше
Joule Thief - повышение КПД #64214
...нет у меня такой комплиментарной пары. Ток регулируется резисторами и дроселем.

Вот моя переделка:
Спасибо сказали dozor, rk2188

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 год 11 мес. назад
Canoe
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 32
Больше
Joule Thief - повышение КПД #64220

Не квадрат пишет: ...нет у меня такой комплиментарной пары. Ток регулируется резисторами и дроселем.


Можно уточнить параметры дросселя ?
