работающая установка с кпд от130%
9 года 6 мес. назад
9 года 6 мес. назад от Green.

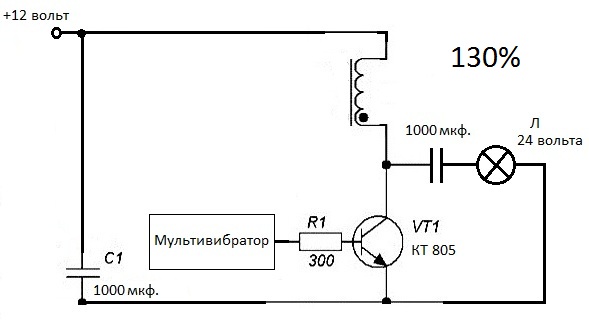

Когда то вот эта схема была на форуме
по сути одно и тоже
из области последовательного резонанса вероятно
rik вот тебе видео может пригодится чтоб с трансом получилось
правда тут на 50 герц
Спасибо сказали AndreyVK431, Idar
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
9 года 6 мес. назад
9 года 6 мес. назад от drugiy.druzhe.
drugiy.druzhe
Завсегдатай
Сообщений:
254
Green пишет: Когда то вот эта схема была на форуме
по сути одно и тоже
из области последовательного резонанса вероятно
ну вот видите и народ потянулся ,всё новое это хорошо забытое...я бы сказал не резонанса , это просто бустерный преобразователь напряжения , а вот что он потребляет и что можно поиметь ,надо разбираться ...и ёмкость конденсатора перед лампой надо сильно поуменьшить ,это уж чезчур
Спасибо сказали AndreyVK431, Idar
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
9 года 6 мес. назад
9 года 6 мес. назад от rik.
Автор темы
эта схема работает-факт!я собрал первой почти такуюже на биполяре и кпд был1.это потом я начал менять частоту и скважность и обнаружил интересное.за видео спасибо но о последовательном резонансе я знаю ещо с школы и нераз наблюдал.как мерять и чем..я занимаюсь электроникой 25 лет.ясно одно-надо применять мосфеты ижбт и простые транзисторы неподходят надо проводить эксперименты с катушкой и обмоток должно быть 2 и больше+хорошие драйвера с защитой +защита по напряжению заметил что транзисторы вылетают по напряжению-а это кто знает довольно сложно.
Спасибо сказали Green, AndreyVK431, Idar
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
9 года 6 мес. назад
drugiy.druzhe
Завсегдатай
Сообщений:
254
Mitek пишет: Эта штука ближайший родственник бустерного преобразователя. По подобной схеме, на старом Страннике была целая ветка "Иногда 1"
СОГЛАСЕН очень похоже ,но вместо диода стоит конденсатор в том и самый прикол
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
9 года 6 мес. назад
СУ-25 Грач надеюсь вы знаете что встречные катушки не дают самоиндукции(проверенно лично многократно) и собственно эта схема не из той оперы.
В схеме rik ключевое слово скважность она регулирует время заряда и разряда конденсатора.
Заряд происходит высоким напряжением за полную длительность самоиндукции, разряд коротким импульсом когда ключ открыт.
Спасибо сказали red, AndreyVK431, Idar
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
9 года 6 мес. назад
транзистор реально мощный нужен..в момент его включение через него пойдет ток источника..и разряда конденсатора..когда он выключен. конденсатор заряжается от источника и оэдс дросселя
Спасибо сказали Green, AndreyVK431, Idar
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
9 года 6 мес. назад
9 года 6 мес. назад от rik.
Автор темы
как я мерял?да просто сделал простенький люксметр и оттарировал по свечению лампы на заданных напряжениях.у меня кпд ниже 130 уже и небыло а потому и мерять дальше нет смысла надо просто ставить опыты.сидя в нете ничего не достигнеш кроме интересных подсказок но и их надо реализовать.не только феррит даёт прибавку но и катушка на воздухе вот она.мне интересно многие ли поставят опыт или так и будут ТРЕБОВАТЬ доказательств.я себе уже доказал и другим не буду.у меня уже запущен каминчик на 0.5 квт и жрёт 200 ватт по счётчику а температура 110* как и при прямом включении.хочу выжать больше вот и вникаю в процесс.и ещо одно-все хотят получть на выходе постоянку так вот на этой схеме её не получиш-только импульсный энэргии надо кудато деваться и именно активная нагрузка даёт нужный эффект.поставь диод и ничего не получиш.
Спасибо сказали AndreyVK431, Idar
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
9 года 6 мес. назад
Автор темы
если вы так хотите идеальный замер-просто сделайте сами.я мерял по всякому в тч и осцилографом.
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
9 года 6 мес. назад
9 года 6 мес. назад от Green.
Rik я про напряжение спросил вот почему
я взял первый попавшийся сердечник от инверторной сварки подключил лампу ,кондёр подобрал по максимальной
амплитуде. Но млять на лампе напряжение тестером мерять не реально на переменке показывает 1.5в а на постоянке 0.
генератор тл494 тс4420 irf260 питание 12вольт
Люксометр это ты круто придумал.
А осциллограф я чота очкую туда сувать он у меня компьютерный pv65
Лампа 50вт автомобильная горит очень ярко
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
9 года 6 мес. назад
Автор темы
ох!в самом начале я писал что катушка это феррит от отклоняющей телевизора с неё убраны обмотки строк а кадров оставлены и включены последовательно а на 12 вольт вы шыш получите! не меньше 30 надо!
Спасибо сказали Idar
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
