Маркони 56

Sovetnik пишет:

Юрий М пишет:

... ни с катушки тесла ни с качера или этой херни что тут щас рассматривают лишней энергии ты неполучиш...

Всё дело в том, откуда брать некоторый излишек, который позволяет работать (со сравнительно небольшой мощностью от единиц до сотен ватт) данным видом схем. Брать от ОЭДС ? ...... напрямую не получится (тем более на одном сердечнике ..... это только электроловы могут? .... или нет)
Значит ..... нужно брать со среды ..... её родимую шатать тем или иным способом. Но ..... вот в чём закавыка ...... используя простые обмотки ЭТО сделать не получится. На первом месте - Свободную энергию можно получить через перпендикулярный градиент гравитации относительно направлению вращения электромагнитного поля.
Вижу 2 направления: 1- раскачка перпендикулярных обмоток ( а ля Сл....) и дальше ..... что получится
2 - формирование высоковольтных наносекундных всплесков в результате дифференциальной разбалансировки смежных контуров ..... а дальше ....... преобразования следуют.
...... но схемные решения ..... стоит использовать НЕ СТАНДАРТ ..... ибо это ГАСИТ энергетическую инициативу ..... Где то Так.

советник вот если у тебя будут детальки способные работать хотябы 300 гигагерц вот тогда пробуй чёто раскачивать

Юрий М пишет:

HITACHI. ни с катушки тесла ни с качера или этой херни что тут щас рассматривают лишней энергии ты неполучиш

у тебя на катушке L1 якобы появляется больше чем ты подаёш. эт как?

lvn54. напряжение питания будит повышаться до запредельных величин пока весь конструктив несгорит

matros пишет:

Юрий М пишет:

lvn54. напряжение питания будит повышаться до запредельных величин пока весь конструктив несгорит

Ты про стабилизаторы напряжения слышал?

а где он на схеме?

Юрий М пишет:

lvn54. напряжение питания будит повышаться до запредельных величин пока весь конструктив несгорит

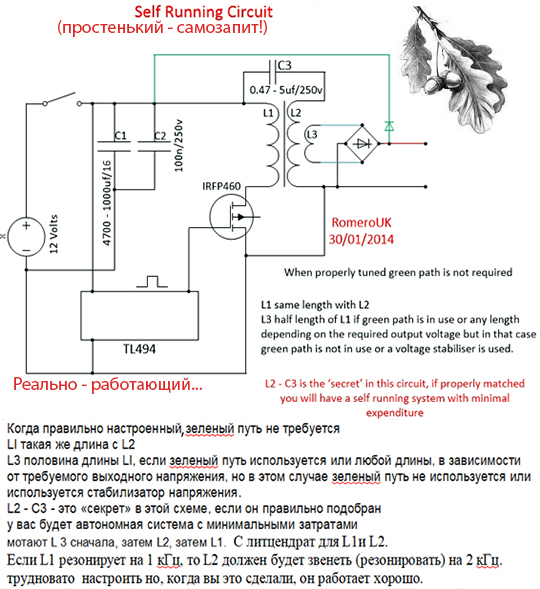

При подключении конденсатора C3 к L2, ток потребления схемы резко падает и далее (более тонко) подстраивая частоту со скважность дополнительно понижается потребление.
Этого, для самостоятельной работы схемы (в моем случае) не достаточно. необходимо использовать обмотку L3, чего пока не делал.
Сделай что нибудь ручками, а не изречением своих перлов...

Юрий М пишет:

...советник вот если у тебя будут детальки способные работать хотябы 300 гигагерц вот тогда пробуй чёто раскачивать

300 Гиг - это не электромагнитный диапазон. Эти излучения присутствуют всегда, но ....... дотянуться просто не получится.
Для получения ХОРОШЕГО избытка вполне хватает раскачки 50 - 80 кГц (детали шипотребовского разлива)...... мне вполне достаточно.
Если достаток похорошеет, тогда можно замахиваться и на мегагерцовые мощные ключи ..... и другие плюшки.

matros пишет:

Юрий М пишет:

matros пишет:

Юрий М пишет:

lvn54. напряжение питания будит повышаться до запредельных величин пока весь конструктив несгорит

Ты про стабилизаторы напряжения слышал?

а где он на схеме?

Причём здесь, конкретная схема ты талдычиш про разгон на каждом углу и по любому поводу, поставь стабилизатор между выходом и входом и разгона не будет будет стабильная работа прибора с еолебанием напряжения в небольших пределах.

матрос а ты видел хоть в одной схеме бтхг блок который стабилизирует напряжение выходных ключей и без этого блока бтхг сгорит. получается это самый важный блок

matros пишет:

А ты где нибудь вообще видел принципиальную схему БТГ, все что есть в сети это структурными то назвать сложно

валом и схем и видео с принципом работы
yandex.ru/images/search?lr=11065&source=...age&text=бтг%20схема
но нигде нет самый важного узла без которого бтхг сгорит

matros пишет:

У меня слова закончились

ну дальше продолжайте сопли размазывать пока вас покину

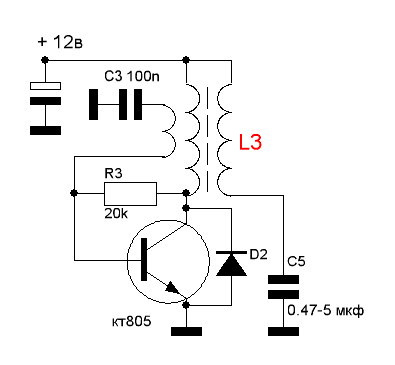

ну вам схема бтхг

марк пишет:

У вас обмотки на разных кернах намотаны??? феррит или железо???
как выполнено было???
Спасибо..

Делал два варианта, оба на феррите (ш-образный и тор).
Первый вариант был на ш-образном, до конца не до пилил - с L3 (хотя она по количеству витков равноценна L1 и L2) выход с нее очень мал для поддержки питания.
Вариант на торе имеет две обмотки на одной половине и одну на второй. Подключал в разных вариациях, но эффект как и на ш-образном феррите.
На ш-образном феррите использовал провод в лаке, а на торе в ПВХ изоляции (многожил), так литцендрата под руками нет.
Хочу добавить витков в L3 и эксить дальше.
Для облегчения настройки измерил индуктивность обмоток (все одинаковые), указал частоту и нашел номинал резонансной емкости. Емкость подключал параллельно L2 и нашел реальную резонансную частоту, после чего подключил емкость С3 согласно схемы (не меняя частоты генератора).
Придерживался рекомендаций - частота резонанса на L2 должна быть в два раза выше. Пробовал и другие соотношения.
Скважностью снижал потребление в разных пределах.
