БТГ Жахонгира Махкамова

левая часть схемы чем то напоминает патент *управляемый трансформатор*

joma76 пишет:

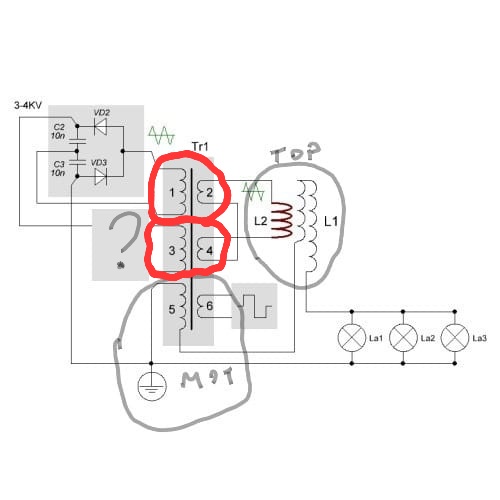

Это предворительная схема БТГ Махкамова и Капы..... жду обсуждений !

В целом мотив построения БТГ соблюден, создание "опорной" волны, прогоняемой через бифиляр с частично скомпенсированным МП, с "облучением" бифа "индуктором".
Только вот частота "облучения" должна порядка на три различаться с "опорной"

Extint Spin пишет:

.....Только вот частота "облучения" должна порядка на три различаться с "опорной"

Когда требуется использовать РАЗНЫЕ частоты ...... неужели это нужно делать на одном сердечнике?
....... да и облучать? ...... не значит жениться.

Частота от 15~20 кГц, форма сигнала ИГЛА. Можно исп 2 одинаковых транса, надо соединить сердечники трансов [ так сделано у Махкамова].
? Второй транс ... подключение первичной обмотки... ????

joma76 пишет:

....? Второй транс ... подключение первичной обмотки... ????

До подключения первичной обмотки выходного транса здесь как до кыева пехом.
Где добавка? и ...... где ....... смеситель?

Ассалому Алайкум...!
Мир Вам...и Вашему семью!
Провожу эксперементы.... самое главное есть огонь, но для этого дров найду!
Прошу Вас...не пишите негативы, надо помогать друг другу ...дайте советы!
Самое главное терпение и усердное работа!
Извените за грам. ощибки!

anatol130164 пишет:

....Советник... не можешь сказать полезное, пошел вон... Пусть человек пробует...
...

Не могу сказать полезное ..... ( своя шкура мне дорога ..... как память!) . Но выставить очередную пустопорожнюю обманку ...... Пробуйте люди! ( поведём в очередной раз по сусанинским местам!) .... и критики нам не надо?..
Кто вы ..... после этого ...... послёдыши

Ассалому Алайкум...!

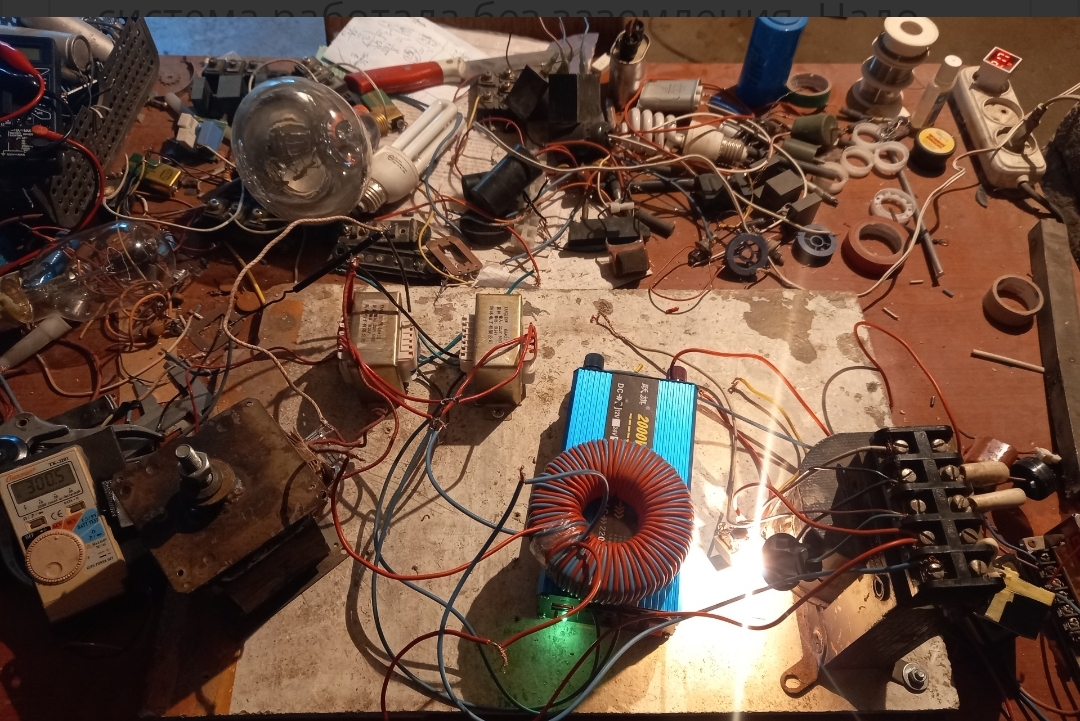

Сегодня проводил эксперемнты, потребление от сети почти нулевое... система работала без заземления. Надо переделовать [перемотать] обмотки МОТ, т.к исп заводские первич обмотки на 220В. Эл схема от KOVITа.
Изв. за грамм ощибки!

joma76 пишет:

Ассалому Алайкум...!
Сегодня проводил эксперемнты, потребление от сети почти нулевое... система работала без заземления. Надо переделовать [перемотать] обмотки МОТ, т.к исп заводские первич обмотки на 220В. Эл схема от KOVITа.
Изв. за грамм ощибки!

Joma76 можно показать замеры на входе и выходе???

Ассалому Алайкум...!
Доброе Утро!
На входе от сети [утром] 238 В -ноль ампер , от 238В-12В на выходе почти ноль ампер [с копейками].
На выходе ОСО-0.25 [холостой ход транса около 30Ватт], и лампочка на 12В-27W[автомобильная лампочка], система работает без заземления.
