Прибавка, проще некуда. =)

2 мес. 5 ч. назад
skazochnik
Живу я здесь
Живу я здесь
Сообщений: 427
Больше
Автор темы
Прибавка, проще некуда. =) #232166
Добрый день всем искателям и искательницам СЕ.

Сделал я схему простую до ужаса.
Сделал замеры, получилась в контуре прибавка.

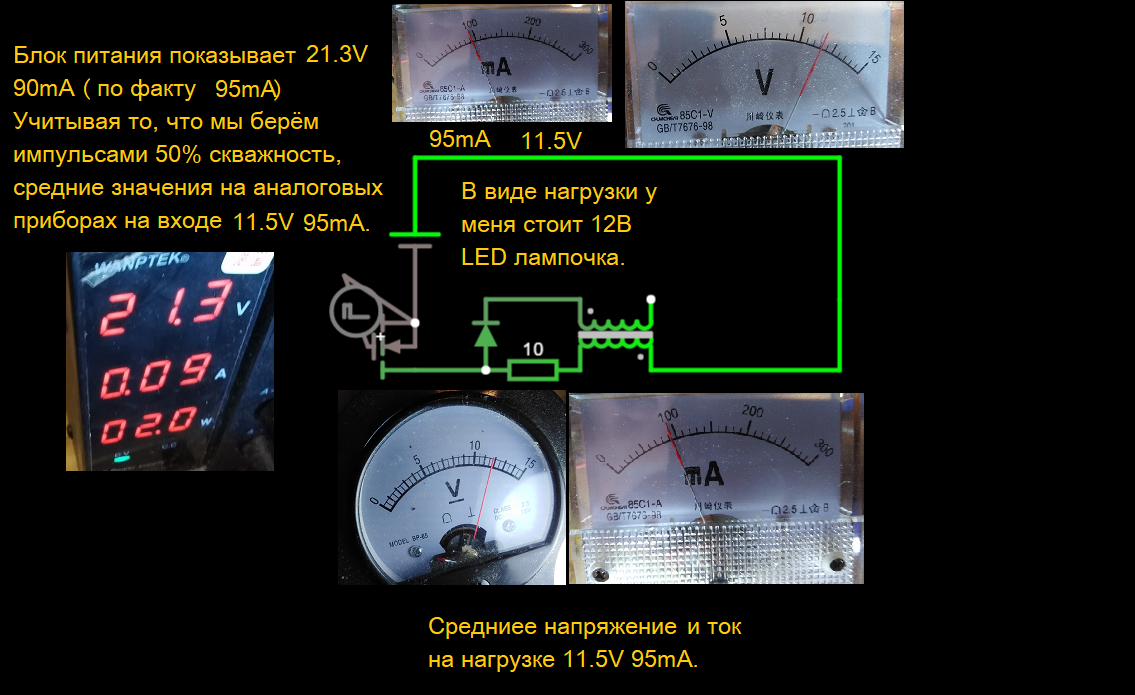

Но использовать надо аккумуляторы на входе т.к. блок питания не показывает расход импульсами.
На входе получается не 2Вт, а 1Вт примерно т.к. скважность 50%.
Измерения провожу аналоговыми стрелочными приборами.

Вот смотрите что получается.

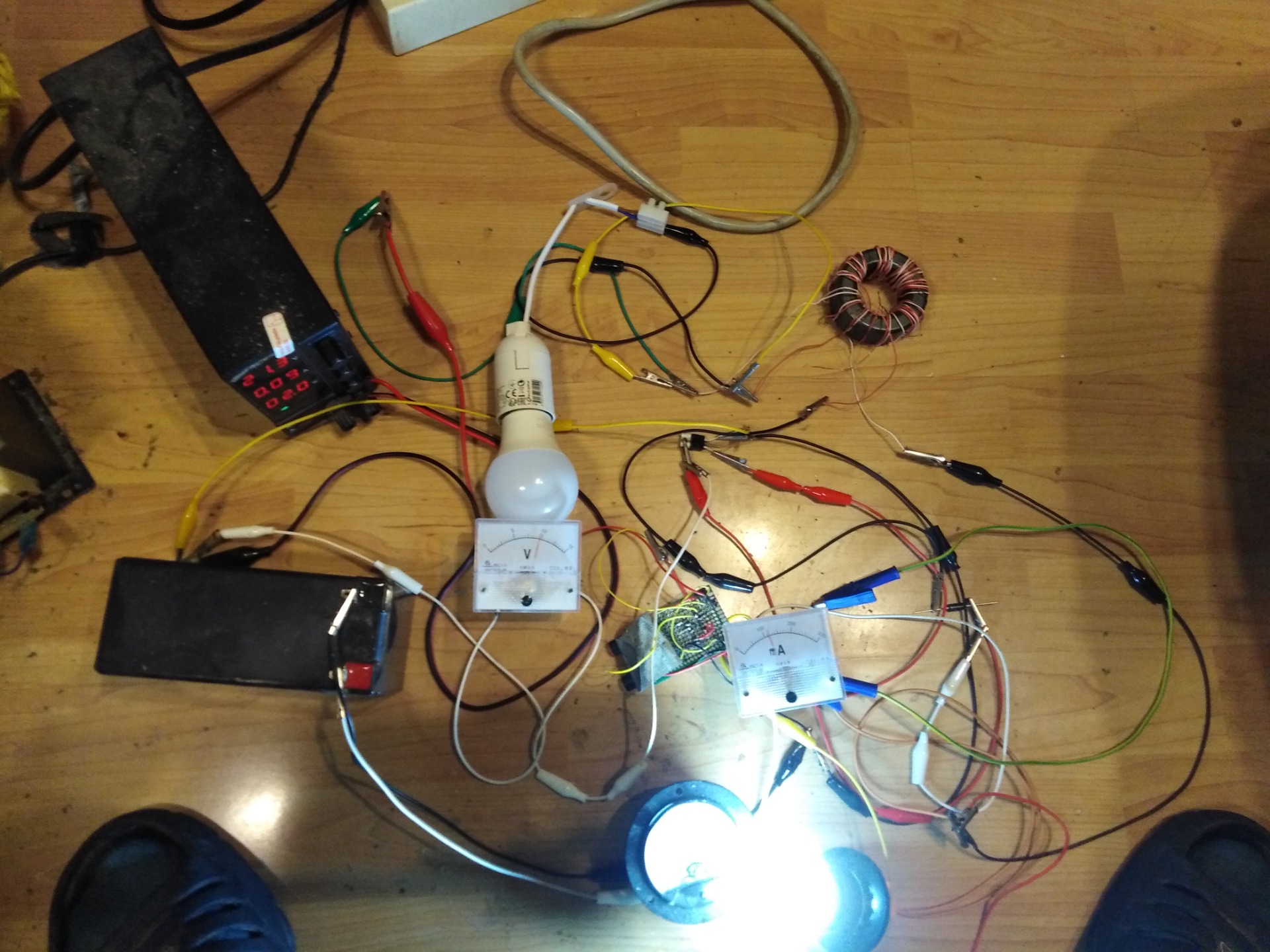

Трансформатор 1:1, 20 витков, витая пара от Интернет кабеля. Проницаемость кольца порядка 2000НМ.
ПИшите, что кто думает.

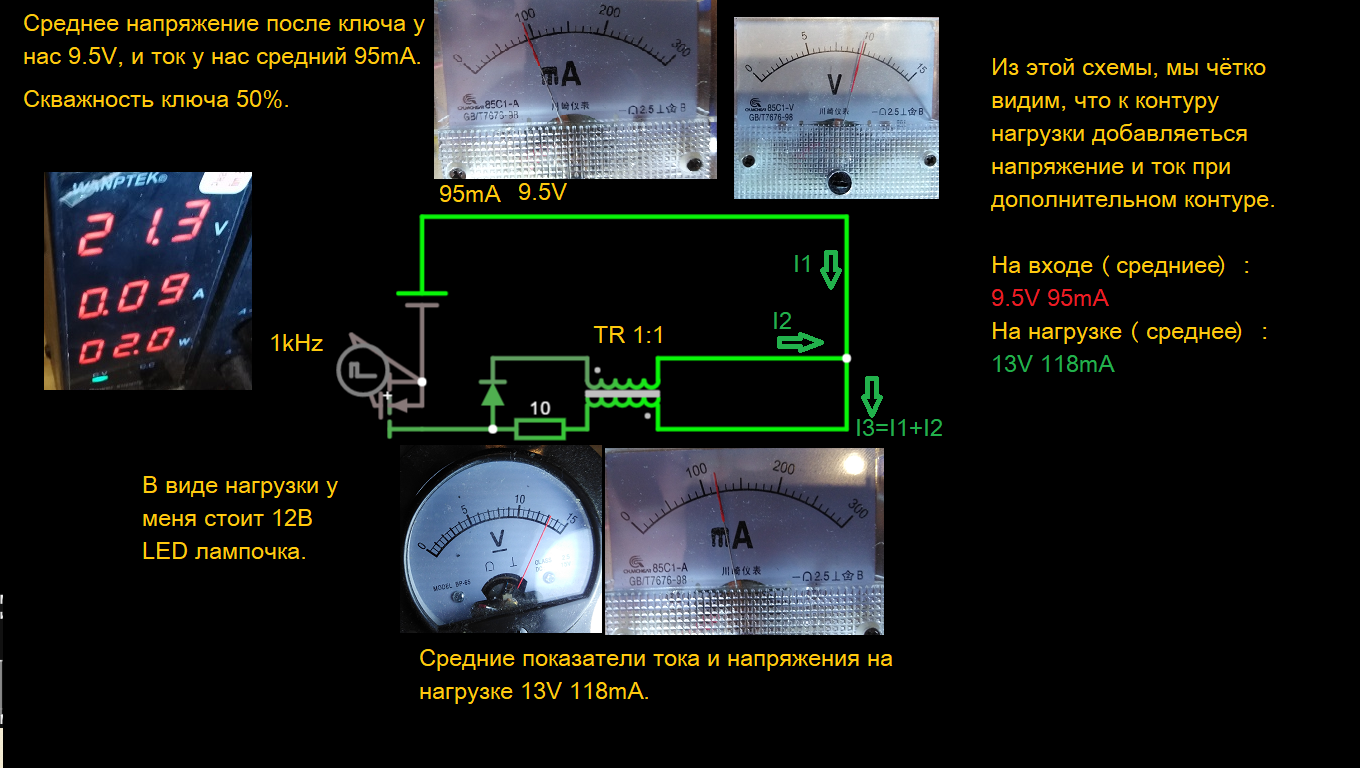

Дело в том, что у нас идёт сложение контуров и появляется прибавка. I1+I2=I3
Когда подрубаю контур I2 лампочка заметно начинает гореть ярче.
Если есть вопросы - пишите.

Я пока не знаю как сделать самозапит т.к. на входе нужен импульс амплитудой 21.3 вольта 50% скважностью. А на выходе постоянка среднее значение 13В.
КАк из постоянки 13В 100% скважностью сделать 21.3 вольта скважностью 50% у меня пока идей нету, может кто-то подскажет что-то.
В общем пишите, кто что думает. Проверяйте эксперимент, если будет желание.

Очень прошу не засорять тему спамом.
Спасибо за внимание.


Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 4 ч. назад
skazochnik
Живу я здесь
Живу я здесь
Сообщений: 427
Больше
Автор темы
Прибавка, проще некуда. =) #232170
Приветы!
Когда добавляю второй контур I2, тогда лампочка начинает светить ярче и ток в контуре нагрузки возрастает примерно на 20-23mA.
В контур I2 можно включить ЛЭД лампочку на 220В и она будет светить.
Правда не в полный накал. И при добавлении лапочка на 220В первая лампочка на 12В станет светить ярче.

Эффект очень простой, простой контур, который работает по закону Киргофа.
I3=I1+I2

КОнтур там, где находиться лампочка получает больше тока нежели контур на входе.
А трансформатор обеспечивает своей индуктивностью нормальное напряжение.

Вот и получаеться, что на нагрузке(в контуре) больше мощности, чем на входе.



ПРавда на входе импульсы амплитудой 21.3В с 50% скважностью.
А на выходе среднее значение напряжения почти постоянка - 13В 100% скважностью.
Вопрос такой: как из 13В 100% скважности сделать 21.3В 50% скважности ?
Может кто знает ?

Спасибо за внимание.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 4 ч. назад
skazochnik
Живу я здесь
Живу я здесь
Сообщений: 427
Больше
Автор темы
Прибавка, проще некуда. =) #232171
ПРиветы!
Спасибо, пришла идея сделать простой DC-DC преобразователь на частоту 1кГц.
Спасибо за внимание.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 4 ч. назад
Sait
Живу я здесь
Живу я здесь
Сообщений: 1405
Больше
Прибавка, проще некуда. =) #232172
Я тебе верю, так как сам проводил подобные эксперименты. Правда на обычной розеточной частоте. И тоже с самодельным трансом 1к1.
По сути любой трансформатор является сверхъеденичным. Проблема в том, что ток вторичка имеет противоположное направление и создаёт своё поле встречной полярности.
По этой причине индуктивное сопротивление в первичной обмотке снижается , по этому увеличивается ток.
Когда мы повышаем нагрузку на вторичку, потребление на первичке растёт и тем самым создаётся иллюзия того, что мы потребляем энергию первички через вторичку. Но это лишь иллюзия. Во вторичке генерируется второй ток. А принцип работы вторичка идентичен принципу работы любой генераторной обмотки с той лишь разницей, что в генераторе другой способ изменения магнитного поля.

Каждый тезис, должен быть достаточно обоснован.
Спасибо сказали марк

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 мес. 3 нед. назад 1 мес. 3 нед. назад от 29jay.
29jay
Живу я здесь
Живу я здесь
Сообщений: 5335
Больше
Прибавка, проще некуда. =) #232311
самая простая схема ,это заряд аккумулятора параллельно лапочке,ток заряда будет не сложен 2 нагрузками ,а равен мощности лампочки.Так работает последовательный гибрид,где меньше расход на 30-40%
работам трансформатора ,это 2 шестеренки

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 мес. 3 нед. назад
29jay
Живу я здесь
Живу я здесь
Сообщений: 5335
Больше
Прибавка, проще некуда. =) #232312

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 мес. 3 нед. назад
Xrom
Живу я здесь
Живу я здесь
Сообщений: 480
Больше
Прибавка, проще некуда. =) #232410
тема подходит под мой клип


radiomoduli.ru Разработка и производство электроники на заказ

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 мес. 3 нед. назад
Alfic
Живу я здесь
Живу я здесь
Сообщений: 2023
Больше
Прибавка, проще некуда. =) #232416

Скептик. Верящий, но скептик!
Спасибо сказали марк

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 мес. 3 нед. назад 1 мес. 3 нед. назад от Юрий М.
Юрий М
Живу я здесь
Живу я здесь
Сообщений: 5627
Больше
Прибавка, проще некуда. =) #232421
и чё с ней делать куда применить?
сказочник ты опоздал ещё в прошлом веке в журнале радио была схема фонарика на этом принципе

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 мес. 3 нед. назад 1 мес. 3 нед. назад от Gonchar.
Gonchar
Заблокирован
Заблокирован
Сообщений: 2298
Больше
Прибавка, проще некуда. =) #232425

тема подходит под мой клип

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ]
electricalschool.info/spravochnik/electr...irujushhijj-tok.html

www.sxemotehnika.ru/pulsiruiushchii-tok.html

Этот принцип древний как мир...
И широко использовался в аналоговые времена...
В частности есть у меня такой агрегат "Искра-1" на вкусной лампе ГИ-30... забавная конструкция...
Там это (сложение постоянки и переменку) широко используется для управления экранной сеткой и управляющей сеткой, для формирования пакета импульсов разной длительности...

День дню передает речь, и ночь ночи открывает знание.
(Псалтирь 18:3)
