Открыт новый тип БТГ генератров 02.04.2022

Привет! ПОпробовал я делать схему Китайца на простом трансформаторе колцевом - не катит. =)
У него какой-то секрет с этим трансформатором много-Ш образном.

ОН наматывает обмотки не просто в одну сторону а в разные стороны.

Плюс съёмные обмотки.
И у него походу какой-то резонанс на этом трансформаторе получается, он ходовой в этой схеме.

Все это хорошо а жрет сколько? а то можно на али взять готовую коробочку подходящей мощности

tolayn пишет: Все это хорошо а жрет сколько? а то можно на али взять готовую коробочку подходящей мощности

Кушает его девайс 400Вт где-то и даёт 2000Вт.
У него на Китайском ЮТЮБ есть измерения тока. =)

Вот, это его более старая версия генератора и он показывает замеры тока. =)
v.youku.com/v_show/id_XOTI5NTU1Mzgw.html...~5~5!3~5!2~5~5!146~A
12В 14А 168Вт - это старая схема.

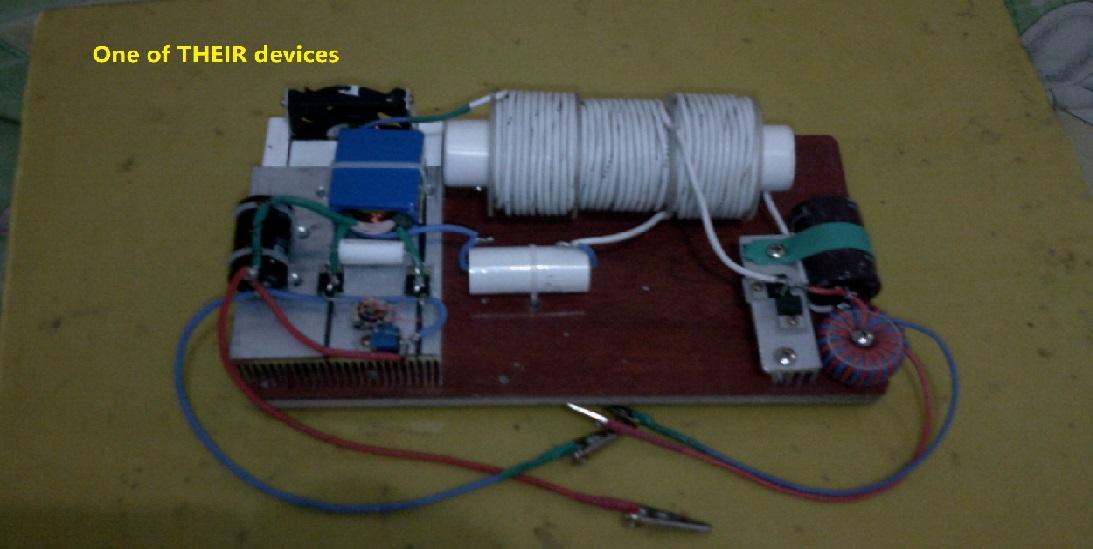

ВОт его более ранняя версия.

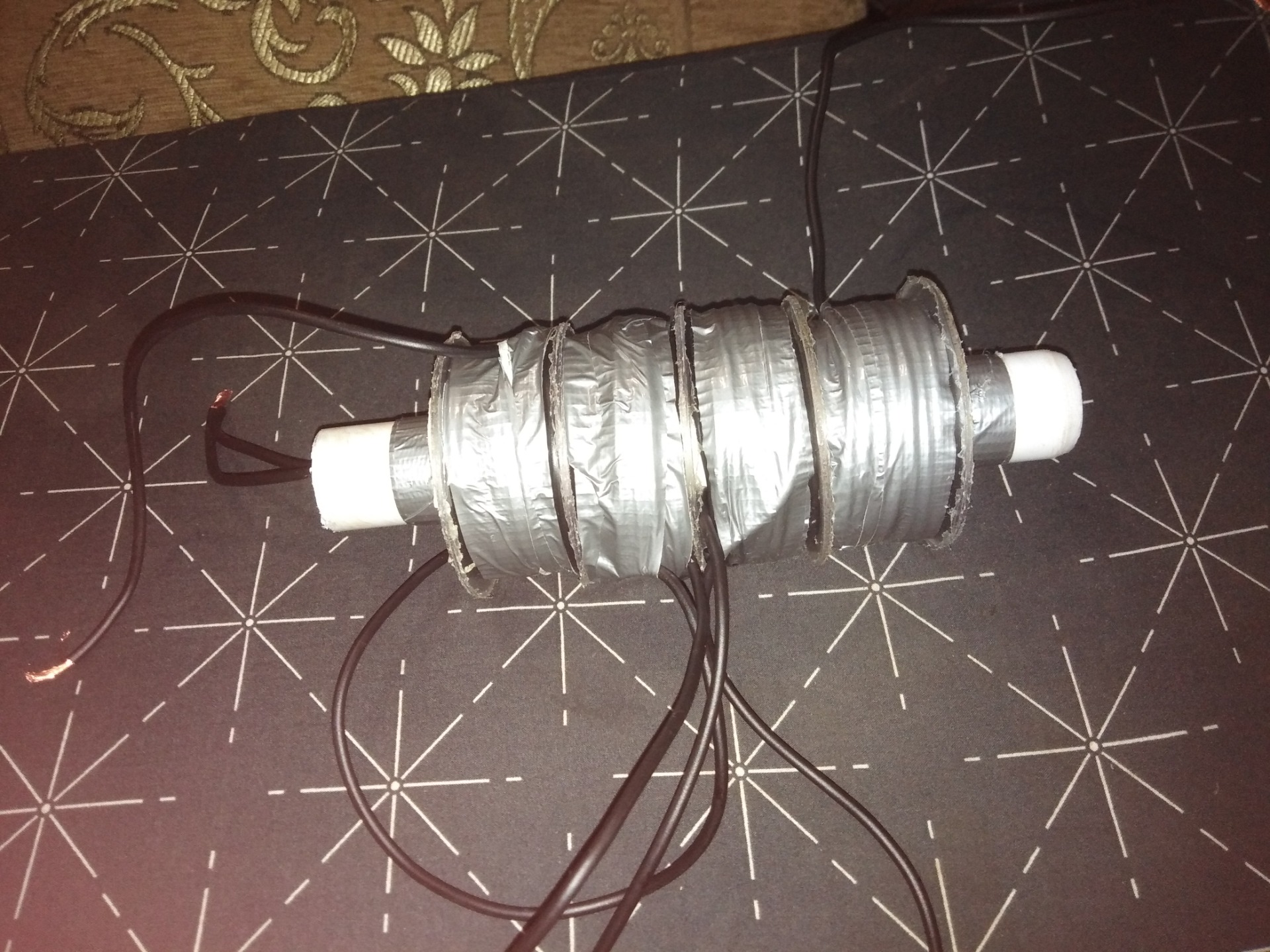

Намотал я обмотку выходную как у Китайца.

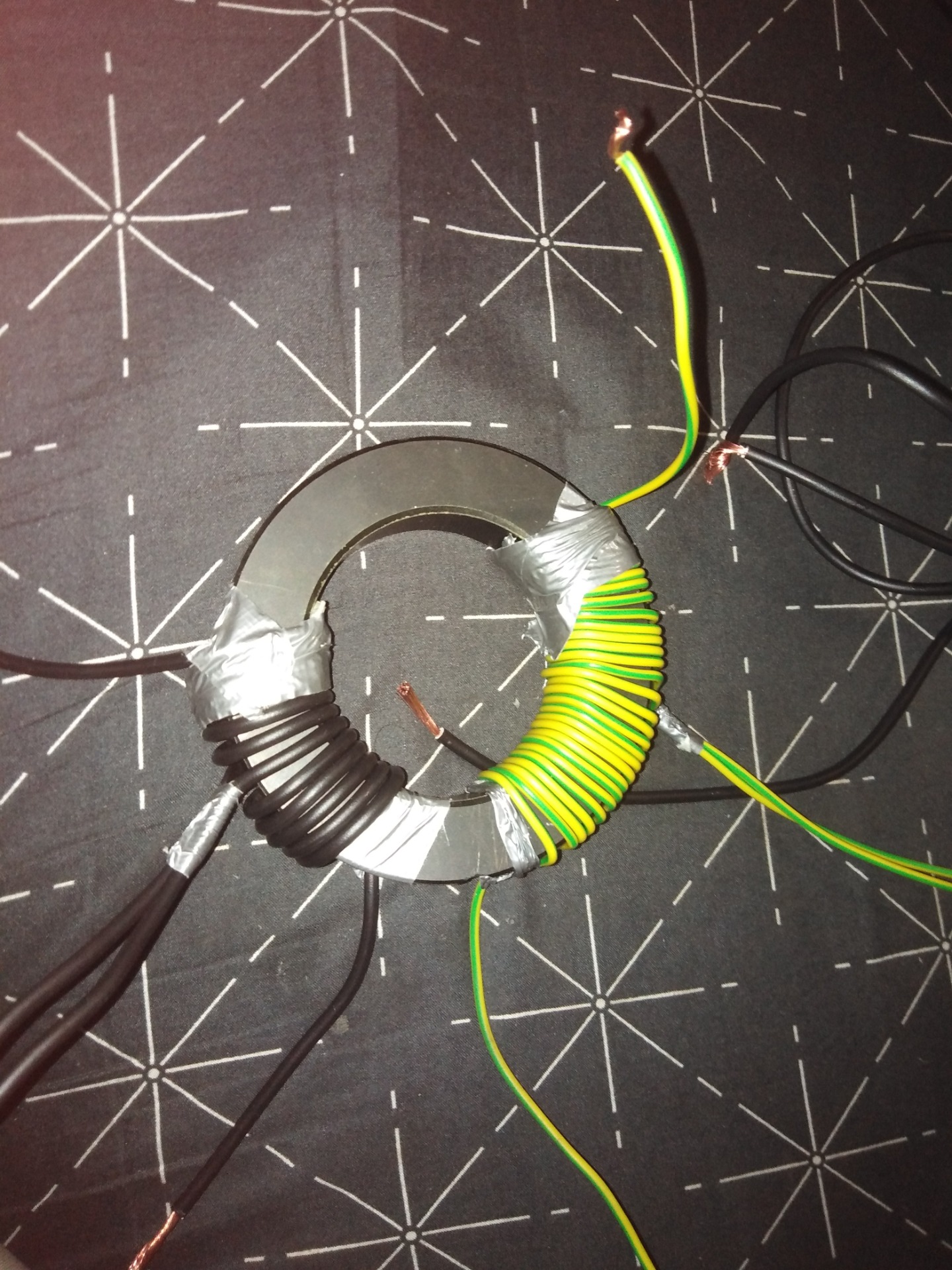

Сделал трансформатор второй простым из кольцевого феррита. Эффекта нету.
Секрет в его трансформаторе необычном втором из Ш-образных сердечников.


На выходной трансформатор ушло 40метров провода 2.5мм2 гибкого.
ПО 50 витков каждая обмотка в противоположные стороны каждая последующая.

Если при такой системе внутрь выходного трансформатора помещать ферриты - увеличивается мощность и падает потребление.
НО надо вместо кольца трансформатор на Ш-образных сердечниках.
Я их жду из Китая.

Напоминает это если смотреть на старую схему китайца из поста #184599 www.pinterest.ru/pin/realstrannikcom--882213014474887637/ и кто-то на ютубе ганял в симуляторе

tolayn пишет: Напоминает это если смотреть на старую схему китайца из поста #184599 www.pinterest.ru/pin/realstrannikcom--882213014474887637/ и кто-то на ютубе ганял в симуляторе

Спасибо за схему, но походу в ней нету прибавки, а у Китайца есть.
Симулятор показывает неверно во многих случаях.
ПРосто я говорю, намотал на кольце ферритовом транс первый, но нету прибавки в реале, даже с резонансным кондёром.
А у Китайца с его необычным трансформатором есть.

Значит надо думать, что за трансформатор такой.
За схему спасибо, но надо думать, как получить выходную мощность как у Китайца.

Хотя возможно и получиться эта схема с прибавкой, если поставить после первого трансформатора отдельный контур.
Т.к. у Китайца 2000Вт на выходе, а на входе 400Вт. Это какой-то нестандарт.

У этого Китайца есть ещё схемы на его ЙОУКУ канале.
ОН так же использует этот свой необычный трансформатор.

Схема конечно на Китайца похожа как 5 копеек, только у Китайца ZVS регулируемый. =)
Но блин прибавку надо искать =)
А она скорее всего в трансформаторе Китайца.
