spaceon пишет: Вот так.

Идея хорошая,только вот какой там кондёр будет при такой частоте - это загадка. =)

Ник, когда ты выход на вход подрубал, выход на вход пускал что становилось с потреблением при включённой нагрузке? Меньше нагрузку давал с потреблением окало нуля? ну например на одну лампу?

Ершов молодец, раскрыл принцип вечного фонарика Акулы. =)

Осцилограмки по току и по напряжению кольца с прибавкой. =)

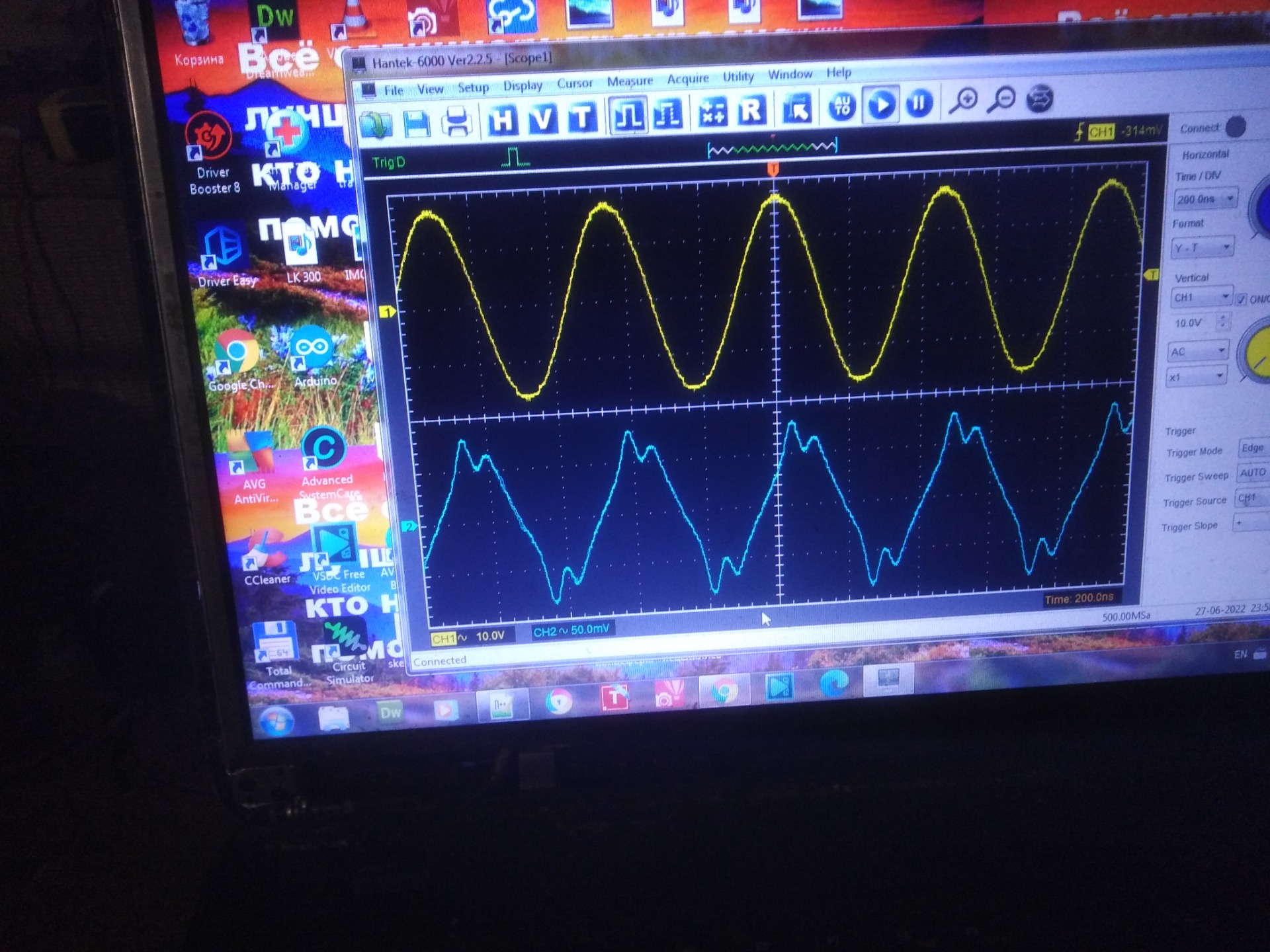

Выходное напряжение и ток.

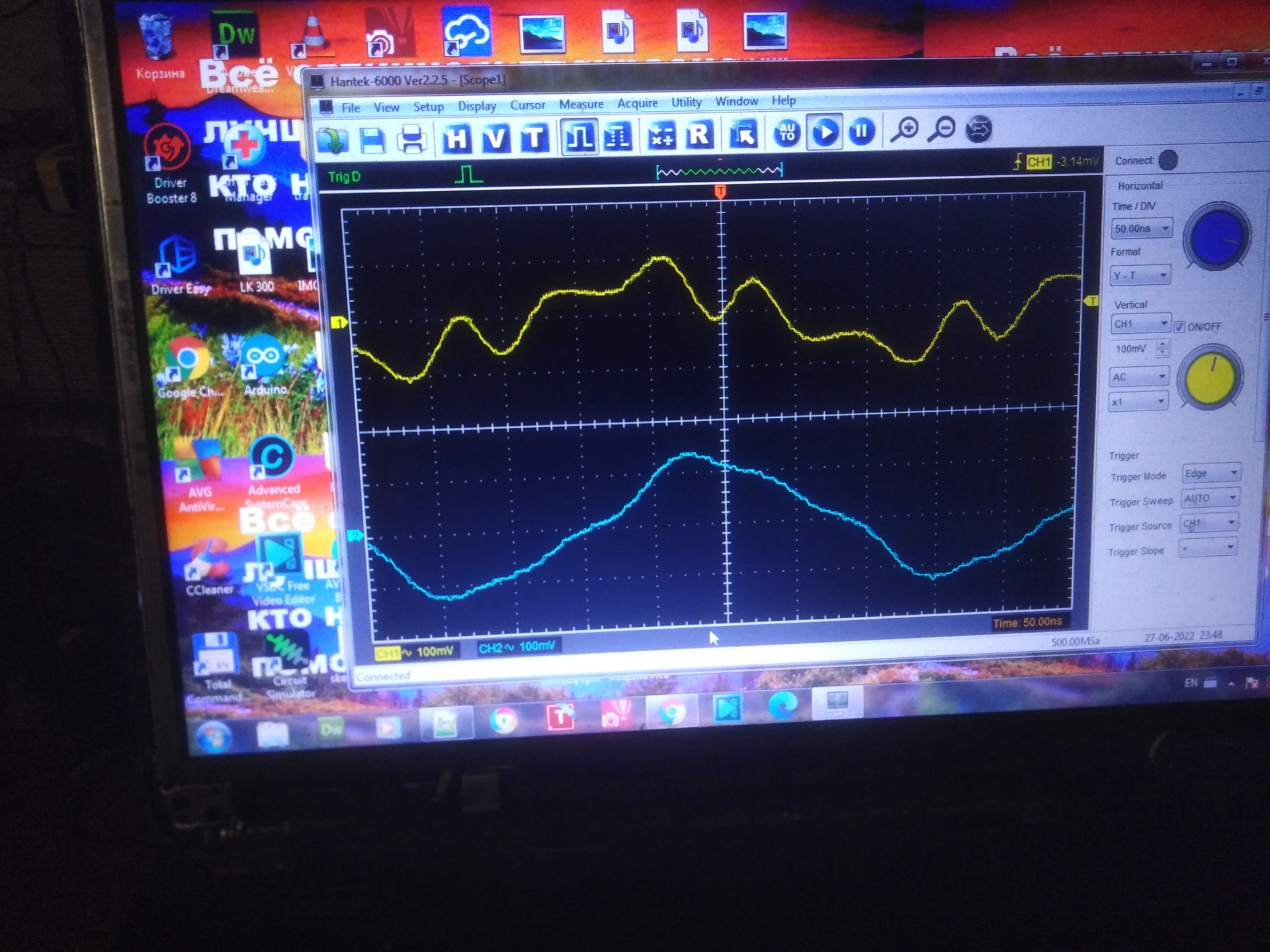

Входное напряжение и ток, который показывает не верно. Т.к. сказываеться волновой эффект. Ниже есть сравнение токов при измерении токов на входе и на выходе, они одинаковы почти.

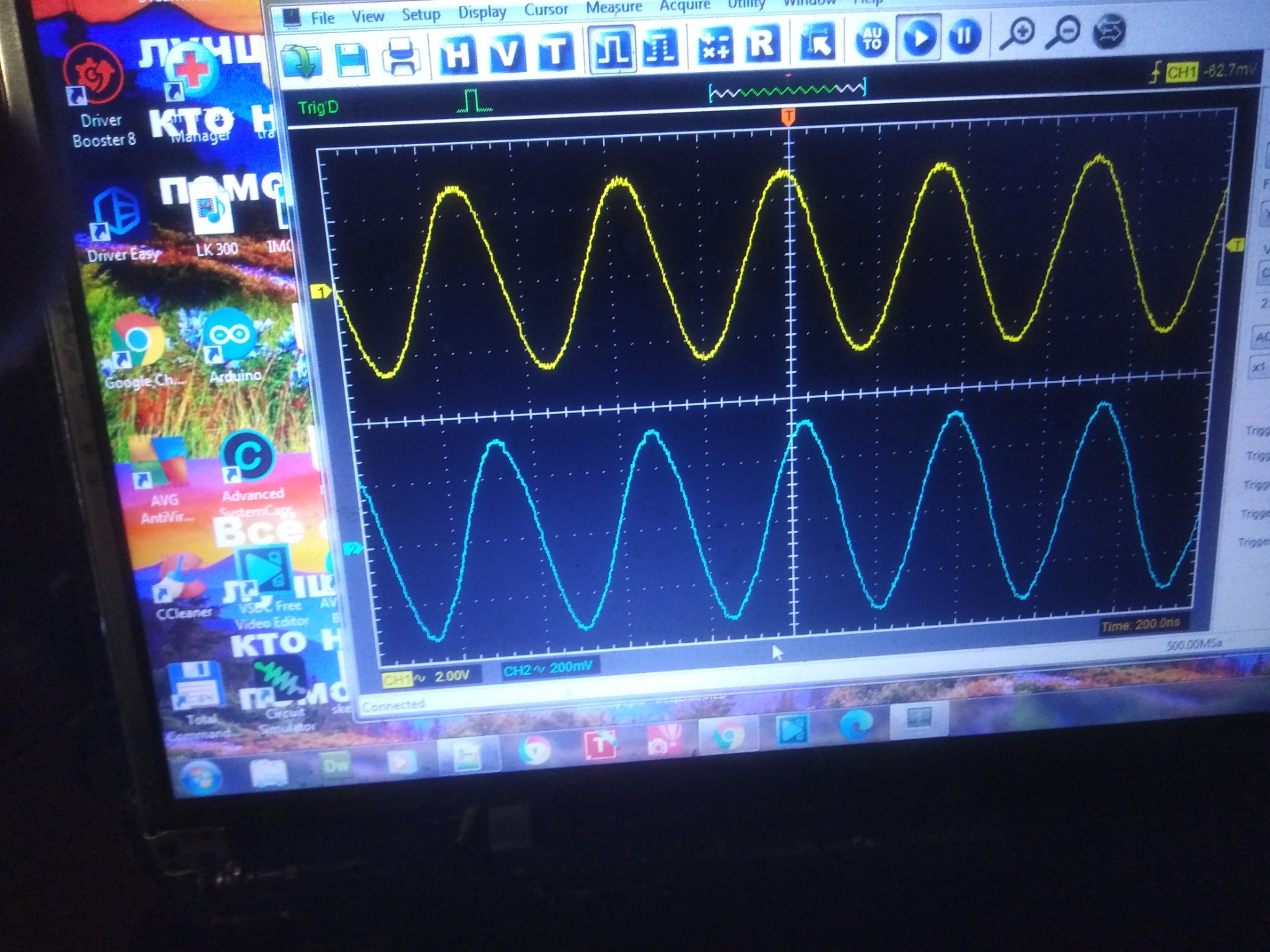

напряжение на входе и на выходе.

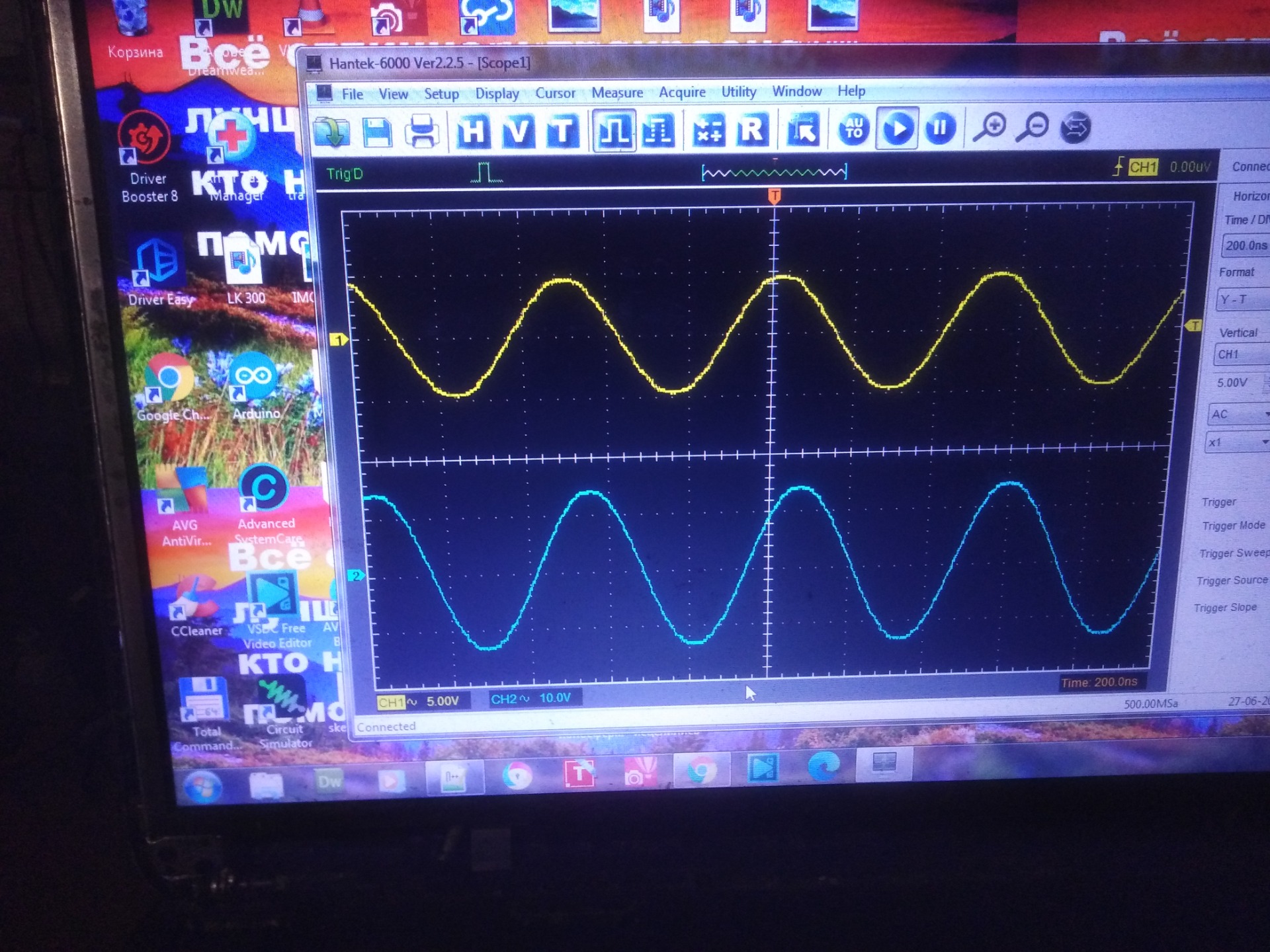

Ток на входе и на выходе.


В общем хотел показать,что у меня этот осиллограф,к отоырй подрубаеться к компу, обладает своим сдвигом между каналами небольшим.
ПОэтому виден небольшой сдвиг, хотя может это есть параметрический волновой сдвиг.
Самое главное, что сдвиг небольшой. Поэтому выходная мощность всё же больше входной.

Замеры проводил так же амперметров устанавливая в цепь в разрыв диодный мост, и токи пости одинковые.
на выходе чуток больше.

Другой одноканальный осциллограф показывает токи так же равные, на выходе чуток больше.
Используеться при измерениях 1 ом резистор.
Поэтому милливольты равны миллиамперам.

Главено, что сдвига фаз почти нету, это говорит о том, что прибавка мощности есть и она реальная.
Единственно, моторчик нельзя крутить, только светодиоды (и возможно лампочки маленькой мощности) т.к. это какой-то холодный ток или ток другого типа, который мало изучен по моему.

ребята, девчата привет!
У меня такая ситуация со схемой по прибавке.

Вывожу значит прибавку через диодный мост на конденсатор.
Всё нормально, но когда подлючаю конденсатор к питанию, на самозапит, то напряжение сравниваеться с напряжением питания и не растёт как надо.
СМожет есть у кого дельные идеи, как подключить самозапит ?

у меня пока толко в уме крутиться идея переключение попеременного кондёров.
ТО есть сначало один заряжаеться, один разряжаеться, а потом наоборот.
Вдруг у кого идеи есть хорошие.

Во первых - выход на вход нужно подавать через нагрузку.
Во вторых - замерь мощность выхода и входа, сопоставь.

Extint Spin пишет: Во первых - выход на вход нужно подавать через нагрузку.
Во вторых - замерь мощность выхода и входа, сопоставь.

ПРивет! Установил лампочки на 12-85 вольт после выхода на вход.
На минусе почему-то лучше горит лампочка.
но идёт разрядка ионисторов всё равно.

Ексит Спин - не желаешь собрать такой девайс и попробовать сделать самозапит ? =)
Вдруг у тебя получиться.

Осцилограммы, которые ранее опубликовал были с нагрузкой двумя лампочками по 12-85вольт.
Жаль, что пока не получаеться сделать самозапит, что-то надо придумывать, сборка нестандартная. =)
ТОк так же не простой т.к. моторчик например от него не работает, а вот диоды горят и светодиодные лампочки.

Может импульсами попробовать с выхода на вход фигачить ?
просто ионисторам ток какой-то нужен побольше наверно для зарядки, может у них номинальный ток зарядки есть.

Если беру кондёр один заряжаю от входа блока питания и кондёр на выходе заряжаеться до 55 вольт, после ставлю его на вход, а на выходе такой же, но он быстро разряжаеться и даёт только 16 вольт, но выход. тО есть есть какая-то закономерность, толи ток надо поднять, толи ионисторы поставить и на входе и на выходе одинаковые. но мне их выпаивать надо. дойдут руки до этого дела, поверю с ионисторами.

Возможно конденсаторы не успевают дать синус.
Т.к. схему я питаю через генератор и транзистор.
А на кольце намотал дополнительную обмотку, которую подключаю к выходу транзистора и минусу,чтобы синус получился как сигнал входа.
там правда синус не очень ровный, но пока так. =)

Осицллограф 4 канальный у меня до 35 вольт и к компу подрубаеться.
один раз уже виндовс полетел из-за измерений этим осциллографом, поэтому с большими мощностями и волновыми схемами теперь не очень шучу.

исследую схему фонарика Акулы.

на сколько я понял, принцип построения кольца может быть похож на наш, то есть кольцо с фольгой по диаметру.
Могу ошибаться, но если что исправьте, если есть желание и интерес.

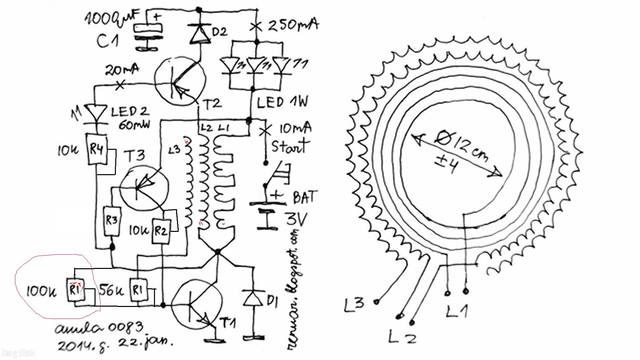

По схеме можно наверно понять, что идёт в начале импульс на транзистор, который питает внутреннюю диаметральную обмотку и одну из тороидальных.
L1 и L2.
Когда импульс проходит сквозь эти обмотки, мы получаем прибавку по системе кольца с фольгой.
эта прибавка просто так не может быть вернута в конденсатор С1, т.к. система так не работает.
ПОэтому когда отключаеться транзистор Т1 включаеться транзистор Т2, который предаёт потенциал на конденсатор С1.
После Т2 выключаеться и включаеться Т1, который снова питает кольцо. =)

Как-то так. =)

возможно это кольцо работает по другому принципу,к ак качер, но возможно я иду по верному пути,чтоб найти, как запитать кольцо с фольгой. =)

Прикол!
Я знал,что что-то получиться доброе. =)

В общем провод от телефона куда-то затерял, поээтому пока не могу прислать фото и видео. бардак. =)

А у меня к трубе подключен качер на транзисторе 2n2222 и резистор переменный.
Батарейка 1.5 вольт питает качер этот необычный с фольгой, и светит светодиод на полную, на 2.88-3 вольта.
потребление от батарейки 10-15mA.

То есть умножение мощности идёт по напряжению и ещё самонайтройка т.к.качер сам настраиваеться на резонансную чатосту.
вобще чудо. =) найду провод в этом бардаке, пришлю видео и фотки. =)
