Открыт новый тип БТГ генератров 02.04.2022

привет! скажу сразу, с кольцами бронированными не работает.
Ну то есть с теми, на которы енамотана изолента или которые в изоляции.
Работает только с теми кольцами, которы еоткрыты и имеют контакт.
Можно подключать не к саомму кольцу,а как у Ершова, в обмотке, но нужно сигнал синус создавать на диаметральной обомтке вместе с тороидальной обмоткой. Импульс так же подходит, но с ним нету КПД большого.
Хотя у кого-то может получиться и большой КПД.

Если нагружать выход не по полной КПД нету больше 100%, а если по полной,то КПД больше 100%.
С заземлнием КПД прибавляеться немного.

Работает система по принципу волновому, как катушка тесла, то есть нужно поределённое количество витков на диаметральной обмотке,чтобы ток был такой же как и на выходе.

Трубка картонная 5 см диаметром.

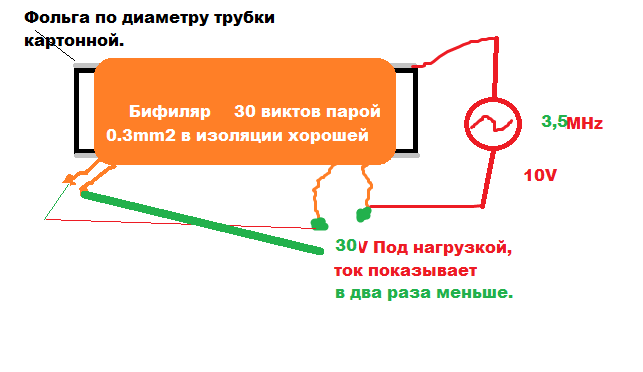

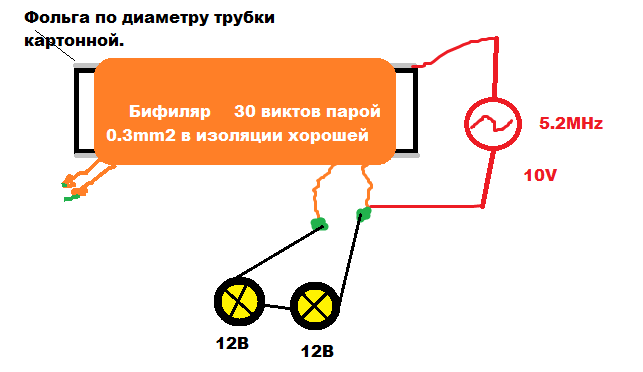

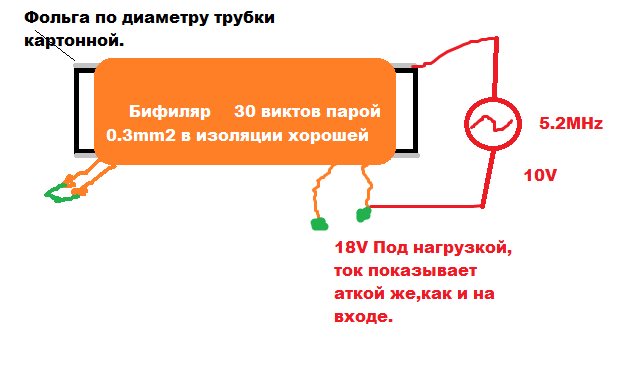

если бифилярку подключать начало с концом одного провода с другим проводом, горят три лампочки. =)
ТО есть напряжение 30В на выходе с 10В входа.
Но ток на выходе в два раза мньшепо осицллографу. =)
частота 3.5МГц.

Dfktrc пишет:

Nik Mudrecov2 пишет: если бифилярку подключать начало с концом одного провода с другим проводом, горят три лампочки. =)
ТО есть напряжение 30В на выходе с 10В входа.
Но ток на выходе в два раза мньшепо осицллографу. =)
частота 3.5МГц.

лампочки какие куда подклюены ?
ток какой вот на этом 3.5 мгц ? что это такое с такой частотой ?

Привет!
Лампочки на 12-85 вольт универсальные, на 18Вт максимум.
С алиэкспресс, чтобы не перегорали такие взял, т.к. предыдущие все палил. =)

Ток навено если выпярмить 10-20mA будет. Но генеатор синалов на такой чатосте у меня не выдаёт больше.
А если через транзистор пускать, и с дросселем, то ток будет на лампочках больше, я так предполагаю т.к. на кольце фрритовом так.
ЧТО это такое я сам не знаю. =) Чупакабра какая-то. =)

вОт.

В общем подрубил я через транзистор, постоянку на частоте такой же, и горят лампочки лучше, но параллельно транзистору дроссель т.к. блок питания не видит нагрузки. Если тороидально намотать дроссель на трубке, то КПД будет больше, а так он мньше немного, даже с прибавкой.

На неделе пострараюсь достать трубу поболше диаметром и намотаю фольгу и витки, посмотрим, что будет с большим диаметром трубы. =)
Не удержался.
Нашёл коробку круглую большого диаметра.
Намотал фольгу.
10 витков бифилярки, эффект такой же как и на маленькой трубке с фольгой 30 витков бифилярки. =)
ТОк пока не мерил.
Диаметр круглой коробки пластиковой где-то 25 см.
Но блин большой диаметр коробки 30В не даёт как маленькийдиаметр трубки с текущими витками.

Всё же маленький небронированный феррит с 10 витками по диаметру самый пока что лучший вариант.

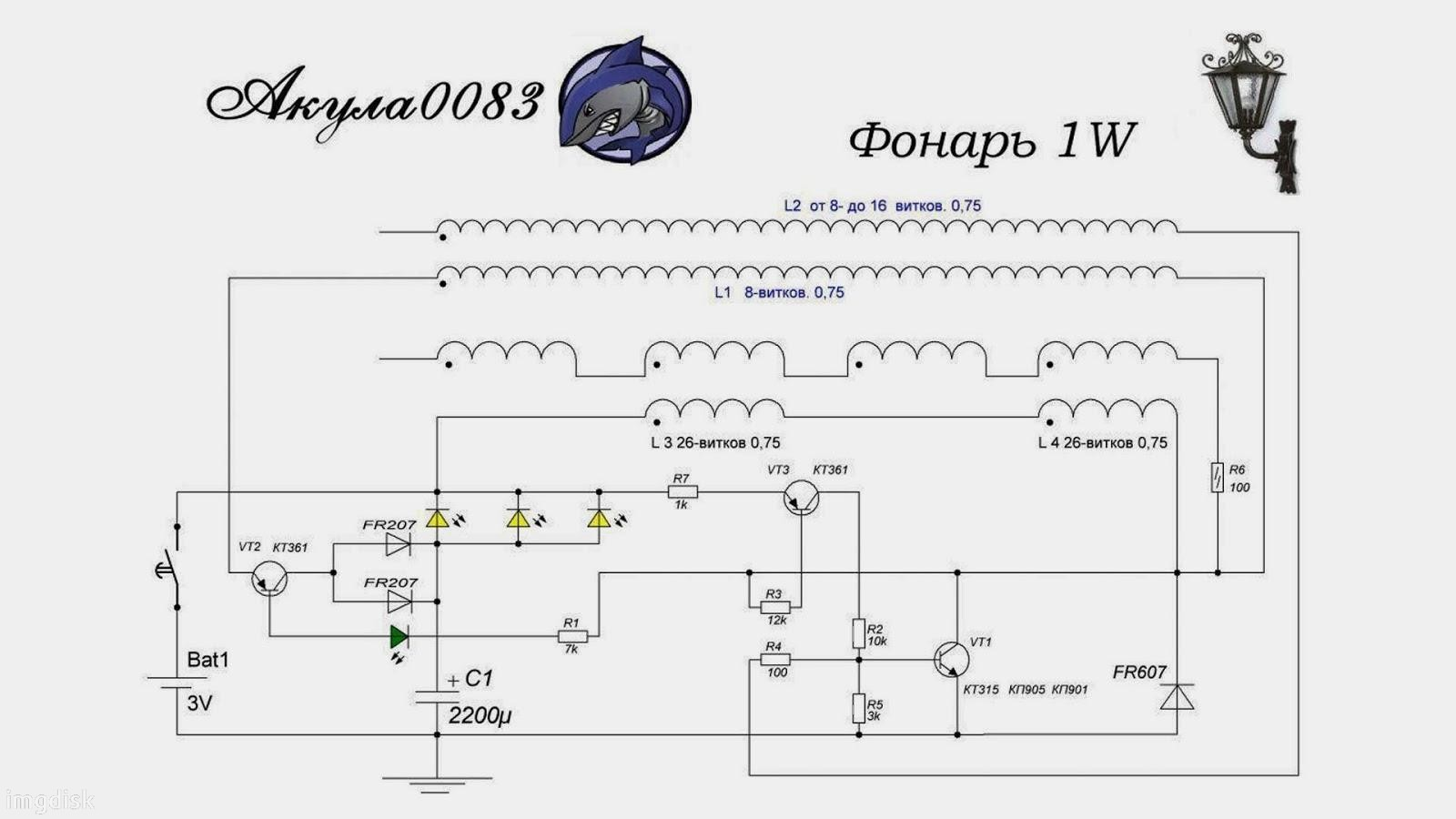

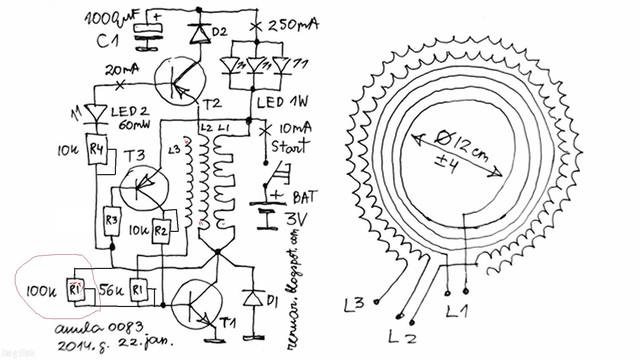

Теперья верю,что фонарик акулы может работать при использовании фольги на торе. =)
А быть может и без фольги,как качер. =)
Но вера появилась. =)



Если Акула станет Доктором, то перед его именем будет писаться ДР.АКУЛА. =)

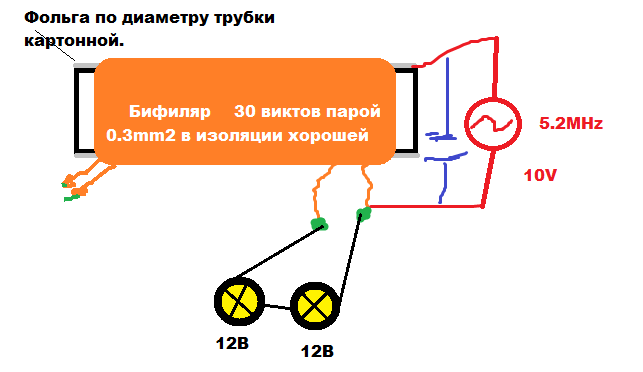

Круто Ник! Вот ещё одна мысль - Параллельно обкладки фольги и бифа можно подключить резонансный конденсатор, просто попробовать, ни на чём не настаиваю. Вместе победим!

Вот так.

spaceon пишет: Круто Ник! Вот ещё одна мысль - Параллельно обкладки фольги и бифа можно подключить резонансный конденсатор, просто попробовать, ни на чём не настаиваю. Вместе победим!

Привет, идея хорошая.
Уже подрубал бифиляр с индуктором и с фольгой и без фольги.
С фольгой качер не запускался. Но может что-то не так делал.
Без фольги старттовал с 3-4 вольт, после 6 и более просто вырубался.
Зато напряжение было хорошее на качерепод 20-25 вольт амплитуды,с малым током на входе.
На выходе ток не замерял т.к. не дошли пока руки. =)
идея супер. Надо бы потестит фонарик Акулы будет как-нибудь.
Вдруг заработает. =)
