Автономное устройство IndeProf

luboput пишет: .. скважность t/T = 1/2 ..пол периода замкнут.

У меня при этом оч большое потребление схемы.
С ув.

поставил в авторской схеме нагрузкой лампочку 24в где-то 1ватт эффект уже очень хорошо заметен
с 20 до 30в прыгает

'

luboput пишет: переделал схему под авторский вариант
начал слегка(~10%) прорисовываться эффект на лампочке 12в
L: 2 два ферр кольца Ф40х80вит ,С = 1-2,2 мкф, транс20х40 вит
макс эффекта - скважность 1/4-1/6, частота не на резонансных частотах ( осциллограммы - неполные куски синусоиды )

Схему авторскую с Вашими номиналами и частотами можете выложить???

piton6 пишет:

luboput пишет: переделал схему под авторский вариант
начал слегка(~10%) прорисовываться эффект на лампочке 12в
L: 2 два ферр кольца Ф40х80вит ,С = 1-2,2 мкф, транс20х40 вит
макс эффекта - скважность 1/4-1/6, частота не на резонансных частотах ( осциллограммы - неполные куски синусоиды )

Схему авторскую с Вашими номиналами и частотами можете выложить???

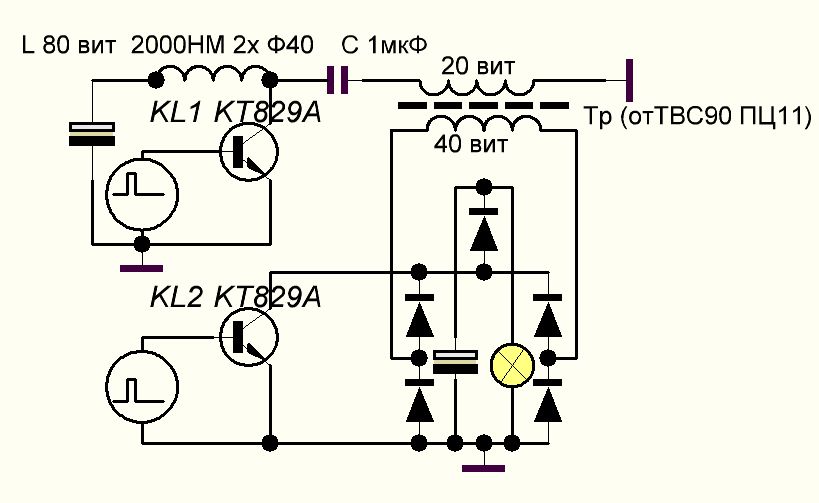

два одинаковых гена меандра ,с регулируемой скважн и периодом (~1-70 kHz)
один управляет силовым ключём 1(КТ829А) другой ключём закорачивающим 2 (КТ829А)
силовой на частоте около 10 kHz (не резонансная контура LCTp)
коротящий - по всему диапазону имеет несколько разных максимумов(5-7)
один наибольший на частоте ключа ,
Кажется они все на кратных частотах (только что обратил внимание ) потом уточню,бо развёртка луча портачит
С=1мкф
замыкающ ключ по схеме мибора на миллиметровке

Схему ппока не чертил ,если не понятно начерчу

fad19 пишет: '

Вложенный файл:

Имя файла: Fenomen.pdf
Размер файла:157 KB

А вот в том и прикол , что если чистой вода кто подкинет , то сразу надо всё замалчивать ,спускать на тормозах , потом так ненавязчиво уцепиться за незначительную деталь , и нагнетать как можно больше постов , а попросту заболтать , ну а если сам модератор в интересе , то просто сразу рэзать ,рэзать и ещё раз рэзать

При точной настройке напряжение на выходе удваивается,но держиться неустойчиво .
Потребление растёт, но местами и незначительно уменьшается - пока не понял.
СЕ не высматривается

ua4yhz пишет: Все,и вы тоже, допускаете одну и ту же ошибку. Читайте и изучайте принцип работы и расчёты LLC преобразователей.

бып хоть ссылочку дали на достойные источники

fad19 пишет: '

Вложенный файл:

Имя файла: Fenomen.pdf
Размер файла:157 KB

Вот сдесь: www.rusphysics.ru/articles/244/
этот феномен описан более детально.

Сидорович пишет:

fad19 пишет: '

Вложенный файл:

Имя файла: Fenomen.pdf
Размер файла:157 KB

Вот сдесь: www.rusphysics.ru/articles/244/
этот феномен описан более детально.

Mibor-почитайте ,кстати ,и не каких замыканий как в прочем и резонанса
