Поиск СЕ эффектов

5 года 10 мес. назад
dozor
Живу я здесь
Живу я здесь
Сообщений: 1465
Больше
Поиск СЕ эффектов #105033

diod пишет:

Вложение не найдено

Вот, как пример! Красная линия - основное питание, оранжевая - питание от обратки! Самозапит!!!:P ;)

Так как Вы нарисовали работать не будет, т.к. нет цепи питания для транзисторов
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 10 мес. назад
dozor
Живу я здесь
Живу я здесь
Сообщений: 1465
Больше
Поиск СЕ эффектов #105035

diod пишет: Какого питания нет? Для каких транзисторов?:woohoo:

Транзисторы которые указаны на схеме IR3205. Из Вашей схемы видно, что основное питание идет на транзисторы -красная линия, затем нажимаете кнопку К1м запускается генератор на TL494 после отпускания кнопки -??? непонятно. Основное питание -красные линнии транзисторов так же остаётся или нет? Если остаётся тогда будет работать, питание будет идти от источника питания 12В. Если нет -тогда как будут запитаны транзисторы?
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 10 мес. назад
igorek30
Живу я здесь
Живу я здесь
Сообщений: 551
Больше
Поиск СЕ эффектов #105041

chiksat пишет: нет питания т10-т 11


Первый раз троллю спасибо ставлю! глазастый! а диода пора в баньку отправить! опять всю тему зафлудили! в эл.удочки сэ нет! зачем опять все по новой обсасывать?
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 10 мес. назад 5 года 10 мес. назад от черкес.
черкес
Живу я здесь
Живу я здесь
Сообщений: 355
Больше
Поиск СЕ эффектов #105045
Не фига себе ,и chiksatа в тролли записали.:unsure: :
А по схеме питание на ЗГ и драйвера, похоже, действительно идет от силового источника 12 в.
Вот еще пример вольтодобавки при разряженной батареи
kravitnik.narod.ru/other/convert1-1.html
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 10 мес. назад 5 года 10 мес. назад от dozor.
dozor
Живу я здесь
Живу я здесь
Сообщений: 1465
Больше
Поиск СЕ эффектов #105054
diod
Нарисуй нормальную схему что бы никто ничего не догадывался за тебя! Чё нельзя нарисовать что бы всем было понятно. Начал делать доведи до конца. И диод нарисуй для самозапита с выхода КРЕН на конденсаторы С21; С22. (Так что бы не забыл)
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 10 мес. назад
dozor
Живу я здесь
Живу я здесь
Сообщений: 1465
Больше
Поиск СЕ эффектов #105056

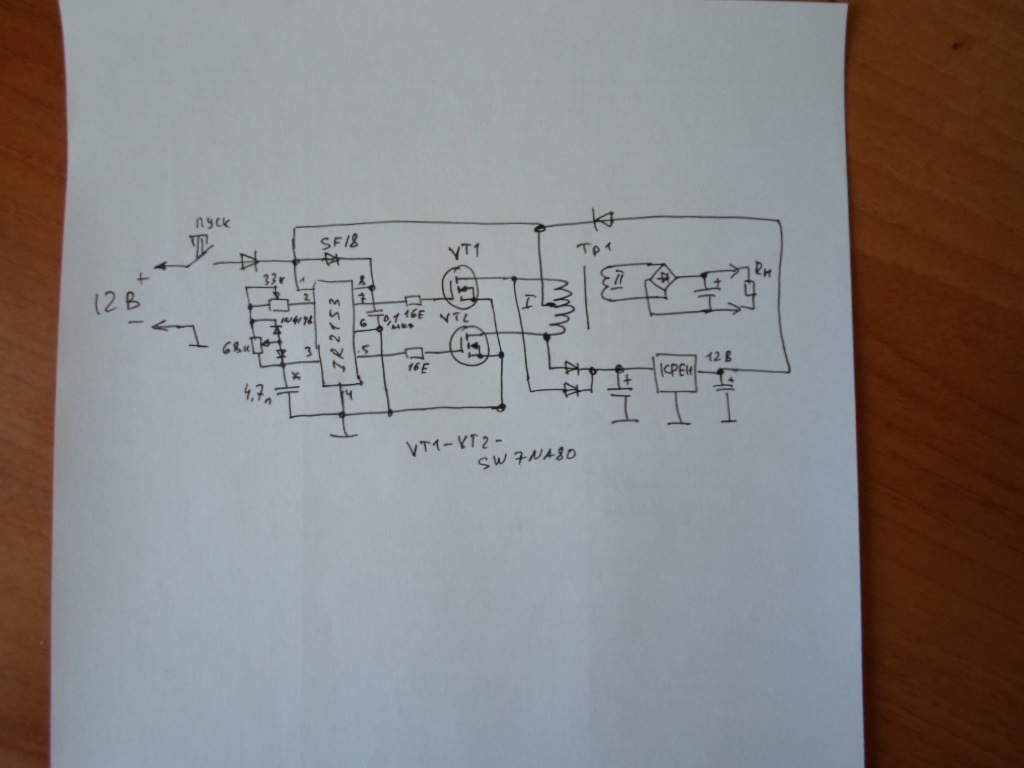

Та же схемотехника только "вид с боку"
Вложения:
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 10 мес. назад
igorek30
Живу я здесь
Живу я здесь
Сообщений: 551
Больше
Поиск СЕ эффектов #105057
Я смотрю реально форум одебилился, если из каждого преобразователя бтг делают! и все серьезно так обсуждают! охранники схемы правят и всем советуют как правильно сделать! ГДЕ ВЫ видите здесь СЕ эффэкт? ну раньше хоть в тт искали! Короче док, либо все чистить под частую, либо очередная "помойка", это конечно сугубо мое мнение,но на первый взгляд пока здесь челы не совсем компетентные в этом вопросе!
Спасибо сказали Константин, 1PETER555, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 10 мес. назад 5 года 10 мес. назад от Rivaros.
Rivaros
Живу я здесь
Живу я здесь
Сообщений: 755
Больше
Поиск СЕ эффектов #105058
igorek30, а вот с этим как быть, тоже преобразователь.
Вложения:
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 10 мес. назад
doktorsvet
Живу я здесь
Живу я здесь
Сообщений: 954
Больше
Автор темы
Поиск СЕ эффектов #105060
Ладно, не ругайтесь, это был просто эксперимент, я хотел создать ветку как указано в шапке, но на практике видимо это не работает, надо думать что -нибудь по лучше :lol:

Mihi vindicta, ego retribuam.
Мне отмщение, и аз воздам.
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 10 мес. назад 5 года 10 мес. назад от dozor.
dozor
Живу я здесь
Живу я здесь
Сообщений: 1465
Больше
Поиск СЕ эффектов #105070
igorek30
Коллега, зря Вы не видите очевидного в моей схеме. Если дорисовать конденсатор параллейно первичной обмотке транса - получиться резонансный колебательный контур. Который и даст прибавку (токовую)+ОЭДС самой катушки -получаем два в одном! Как то так. На примере вот этой схемы см. ниже
Вложения:
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
