БТГ Владимира и Чипа

novator75 пишет: РЕБАТА ОБРАТИТЕ ВНИМАНИЕ НА МОИ СЛОВА!!!

Да, был один нюанс! При первых подключениях сильно грелся таймер 555, и особо сдвигов показания напряжения не было. Сделал следующее: взял шустрый диод и подсоединил в разрыв между выходом гена и развязывающим трансом. Получается пошли однополярные импульсы, и вот тут как раз всё и заработало. Микросхема перестала греться, частота и напряжение стабильно.

Ну,так понятно...Работать с импульсами,а не меандром...Так?

Заметьте, средство не преобразования ,а генерирования...

Гляну,мож кто шустрее выложит...

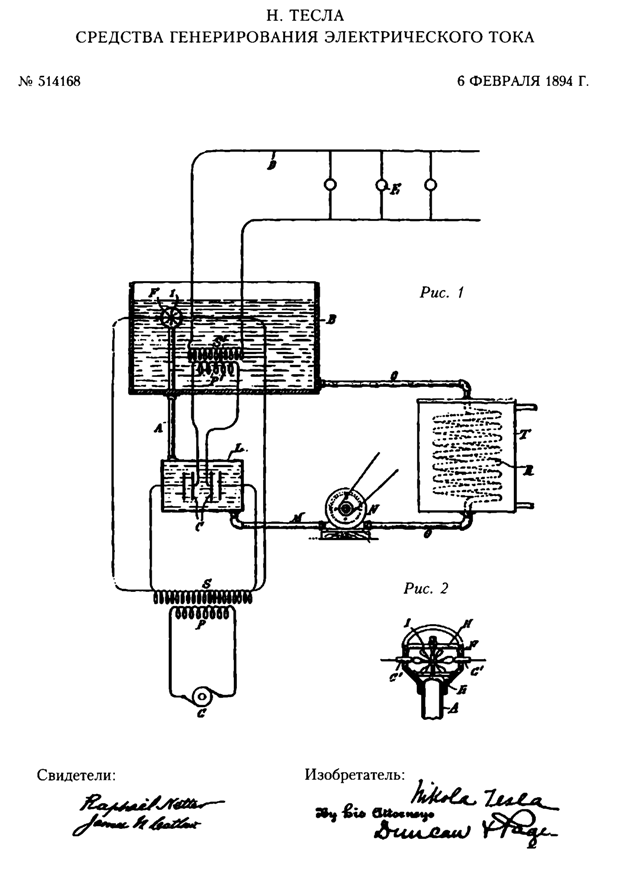

ntesla.at.ua/publ/9-1-0-59

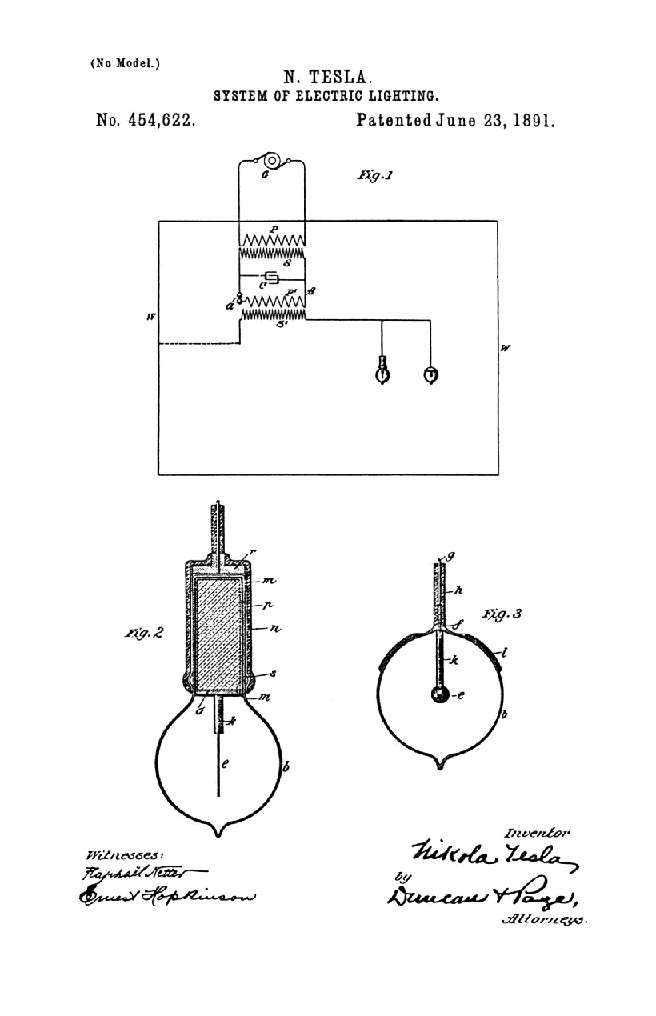

Первый транс -повышающий . Напряжение ( мощность }получалось у Теслы при ключевании, наверное, огромным.
Плюс эффективное охлаждение катушек и кондеров , что увеличивало добротность.

Тут уже ближе к Смиту...

Novator75
ЧИП специально не показал ещё в схеме контроллер перехода синуса через 0, Конденсаторы должны как раз разряжаться на резонатор именно когда синус будет проходить через ноль, тогда и не будет никаких потерь энергии и выходной транс 220/16В не будет греться, т.к. в это время идет смена перемагничивания сердечника транса. И вся энергия заряженных конденсаторов будет лупить на резонатор без потерь. В другие полупериоды синуса идёт зарядка конденсаторов.

Чего коротить, когда напряжение на транзисторе ноль? Да еще с частотой 50 гц, когда нужны сотни килогерц.

HIDE
Это лично моё виденье процессов в схеме ЧИПА, т.к. при других условиях будет сильно греться транс и потом выйдет из строя. Предположительно с моей точки зрения в первый полупериод конденсаторы начинают заряжаться по цепи вторичная обмотка трансформатора 220/16В, обмотка резонатора,за этот полупериод они полностью зарядятся до напряжения 16в, затем синус идет через 0 срабатывает датчик и дает команду на ключ, тот в свою очередь замыкает конденсаторы на обмотку резонатора, происходит мощный разряд конденсаторов и выделяется очень короткий но мощный токовый импульс, который возле резонатора создаёт мощный магнитный импульс который наводит ЭДС в съёмной выходной катушке.

novator75 пишет: РЕБАТА ОБРАТИТЕ ВНИМАНИЕ НА МОИ СЛОВА!!!

Да, был один нюанс! При первых подключениях сильно грелся таймер 555, и особо сдвигов показания напряжения не было. Сделал следующее: взял шустрый диод и подсоединил в разрыв между выходом гена и развязывающим трансом. Получается пошли однополярные импульсы, и вот тут как раз всё и заработало. Микросхема перестала греться, частота и напряжение стабильно.

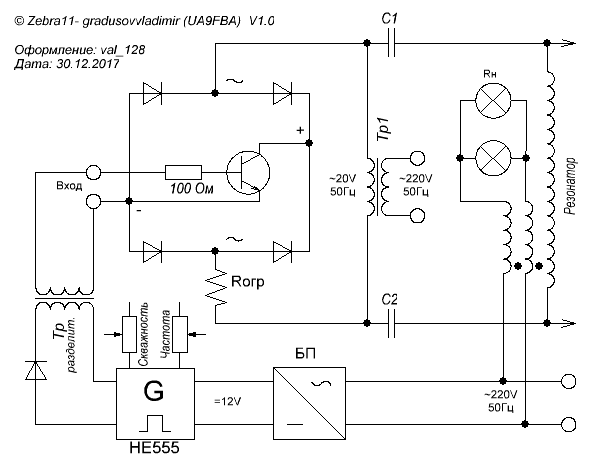

Новатор, т.е. у тебя с третьей ноги 555 таймера сигнал меандр выходит сразу на UF диод и после него на разделительный транс?

NikAndr пишет:

1q2w3e4r пишет: Вторичка 16,5 в, нагруженная на диодный мост.

Дык, novator75 пишет, что подключал мультиметр, а там если импульсы и есть, то их надо осликом смотреть..
И еще мне непонятно, что у него на коллекторе транзистора, и вообще транзистор работает или просто присутствует как у капы, типа "киношная массовка". А если работает, то чем он там запитан?

ЗЫ
novator75 покажи фотки, интересно глянуть геометрию твоего экса, да и с картинками по-любому смотреть приятнее

И еще: сколько примерно метров провода (витой пары) у тебя ушло на намотку разделительного транса? Я никак не могу себя заставить намотать этот транс, двух витых проводков нету, есть бухта NM-UTP5E2PR-CCA, вот я и интересуюсь, чтобы лишнего не резать

Привет Николай. Вообще то можно обойтись и без согласующего транса и диодного моста и транзистора, параллейно вторичной катушке поставить отечественный оптосимистор на 60А 100В, желательно прикрутить его на радиатор. Он будет так же выполнять роль ключа с гальванической развязкой.
