БТГ Владимира и Чипа

Чем больше емкость блокироаочного конденсатора тем больше дуга, потребление не возрастает при этом.

Дуга очень горячая.


Нужно пробовать с мегоомным резистором, там дуга наверное будет метровая.)))

Не квадрат пишет: ...не пробовали ТЕН в нагрузку?

так не прокатывает, нужно думать как сдвинуть фазу, возможно дросселем....

вот

Пришла мысль такая! А что если не заниматься танцами с бубном и вместо огорода со всякими самодельными схемами, применить готовое устройство. И ток тянет, так как он для этого предназначен, найти схему и малость подшаманить. Сварочные инверторы, цена на них порою смешная сам соберёшь во много дороже обойдётся. Сварочный аппарат ARD-150 в Леруа.

tda8560 пишет: В современных микро-сварочниках, типа этого силовуха зачастую выполнена на smd-компонентах, что предполагает дополнительные трудности при замен(что-нибудь, да сгорит при экспериментах)

Полностью согласен! Вот если бы при покупке разрешали во внутрь заглядывать, то купил бы собранный только из обычных компонентов! Пусть он даже в два раза больше будет и немного тяжелее! Зато в ремонте очень легко будет!

Полностью согласен! Вот если бы при покупке разрешали во внутрь заглядывать, то купил бы собранный только из обычных компонентов! Пусть он даже в два раза больше будет и немного тяжелее! Зато в ремонте очень легко будет!

Как вариант б/у на авито или из рук в руки.

Viaceslav_C_ пишет: Новатор, я просто предположил
Четвертью оптимальный вариант что то разгонять.
Длина провода индуктора не обязательно должна быть меньше бифа в 4 раза. Я могу в одинаковую длину уложить четыре четвертушки. Не ну само собой лучше брать оптимальную величину.
Да фик с ним с разгоном..
Биф имеет встречную намотку, а это подразумевает, что у него не может быть плюса- минуса на концах, если применять классику и давить его магнитным полем.
А вот теперь вспомним Антона (само собой он напрямую не имеет к этим теориям отношения), если сделаем разность "давлений" в самом проводнике, ну а биф у нас имеет ассиметричную структуру и только так, не иначе, что будет происходить в этом проводнике если его уже просто "прет" в данный промежуток времени ? потенциал потечет в одном направлении (ну это я грубо), дабы выравнить всю ситуцию. Порция получена, все довольны

Вячеслав, то есть если у нас будут обмотки бифа симметричными (в два провода одинаковой длины), то этой разности уже не будет и ничего не попрёт, хотя с индуктора будет накачка? Видимо поэтому говорилось выше, что асимметрия проводов (кратность индуктивностей 1,6) очень важны здесь.

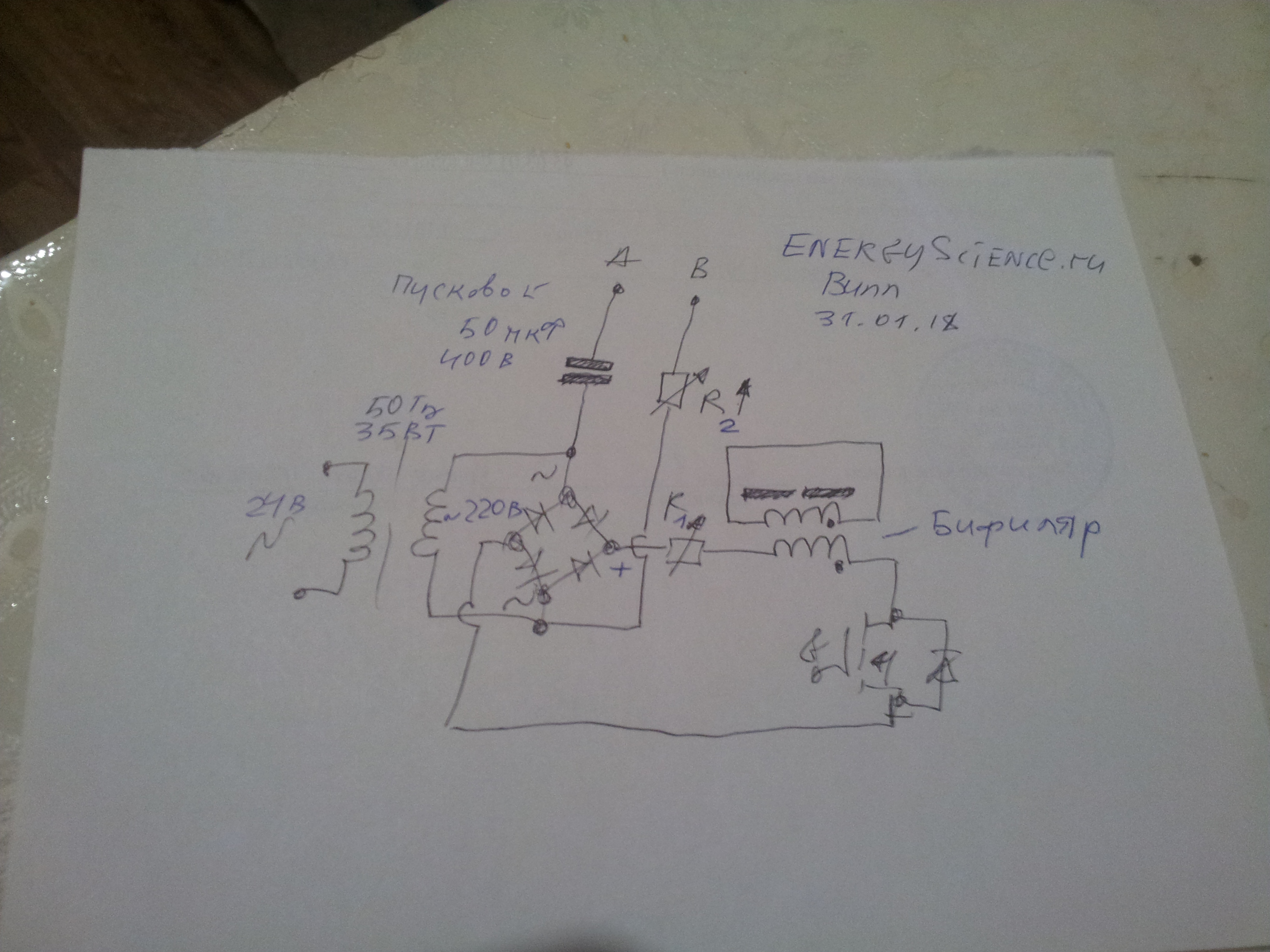

AntonW пишет: Господа, хочу поделится своим результатом, схема опыта вот такая:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Блокировочный конденсатор 50 мкф 400 в, пусковой, резистор R2 должен быть под максимально большое сопротивление, но у меня где-то 150 ом, помните что РАДИАНТ ИДЁТ ПО БОЛЬШЕМУ СОПРОТИВЛЕНИЮ ЦЕПИ.

Питающий транс 24-220 в 35 ватт тороидальный.

Диодный мост низкочастотный RS507

И самая интересная вещь это закороченная обмотка на ферритовом трансформаторе, обмотки намотанны бифилярно (в два провода одновременно),


Ключ IRFP540

Потребоение всей схемы, на холостом ходу 0.75 а 24 в, в момент образования дуги 1,7- 1,8 а 24 в


Напряжение в точках А-В 350 в (на цифровом приборе) ,но там больше 2 кВ при горении дуги.

Остается последняя загадка как сфазировать этот ток для получения выходной мощности.

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

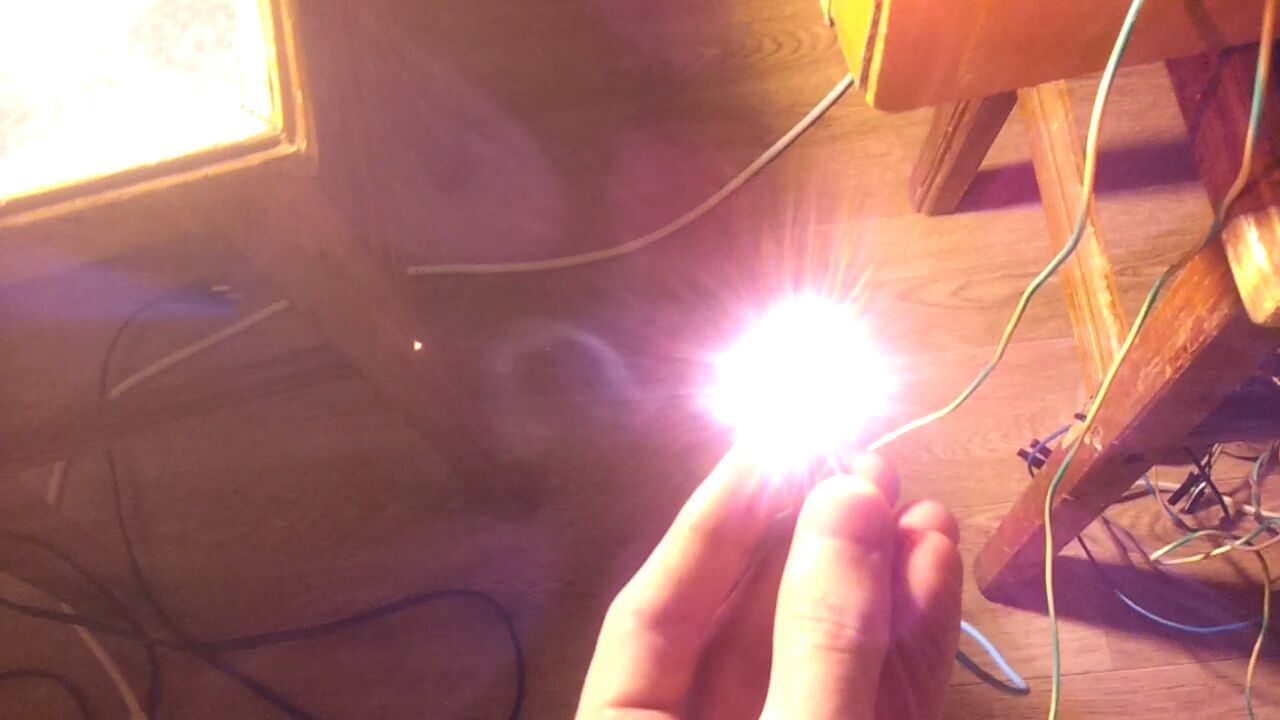

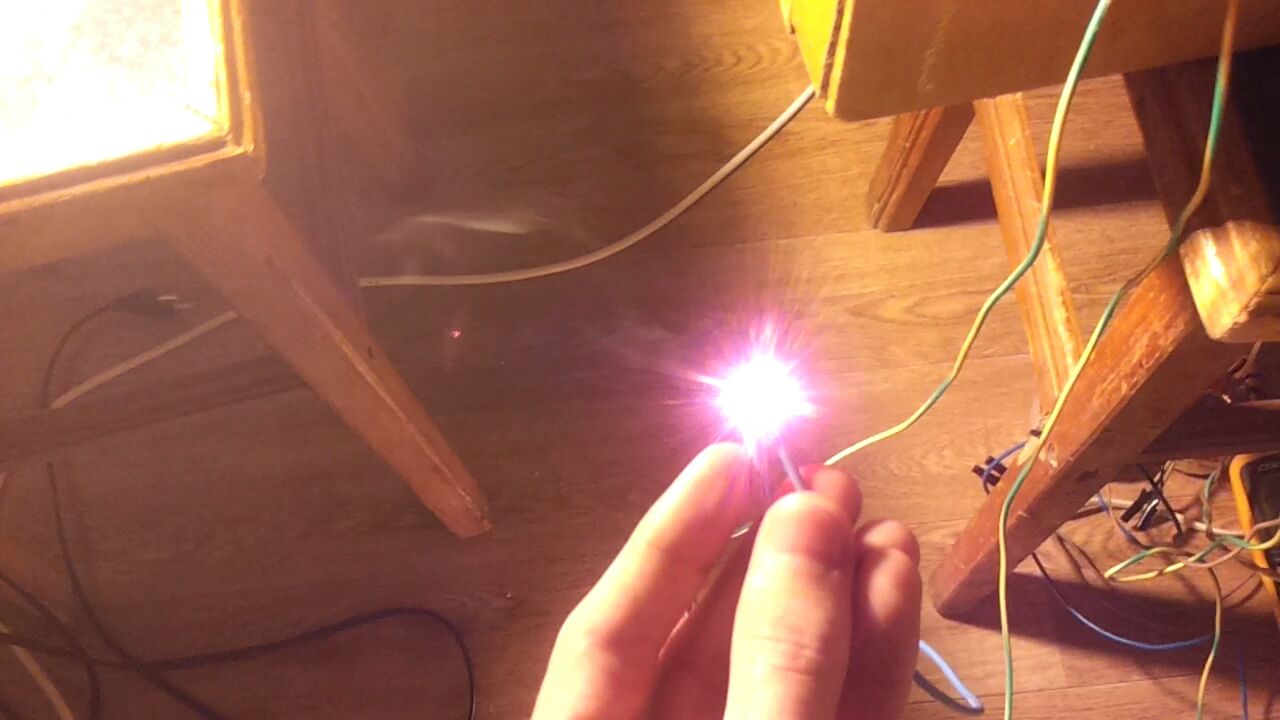

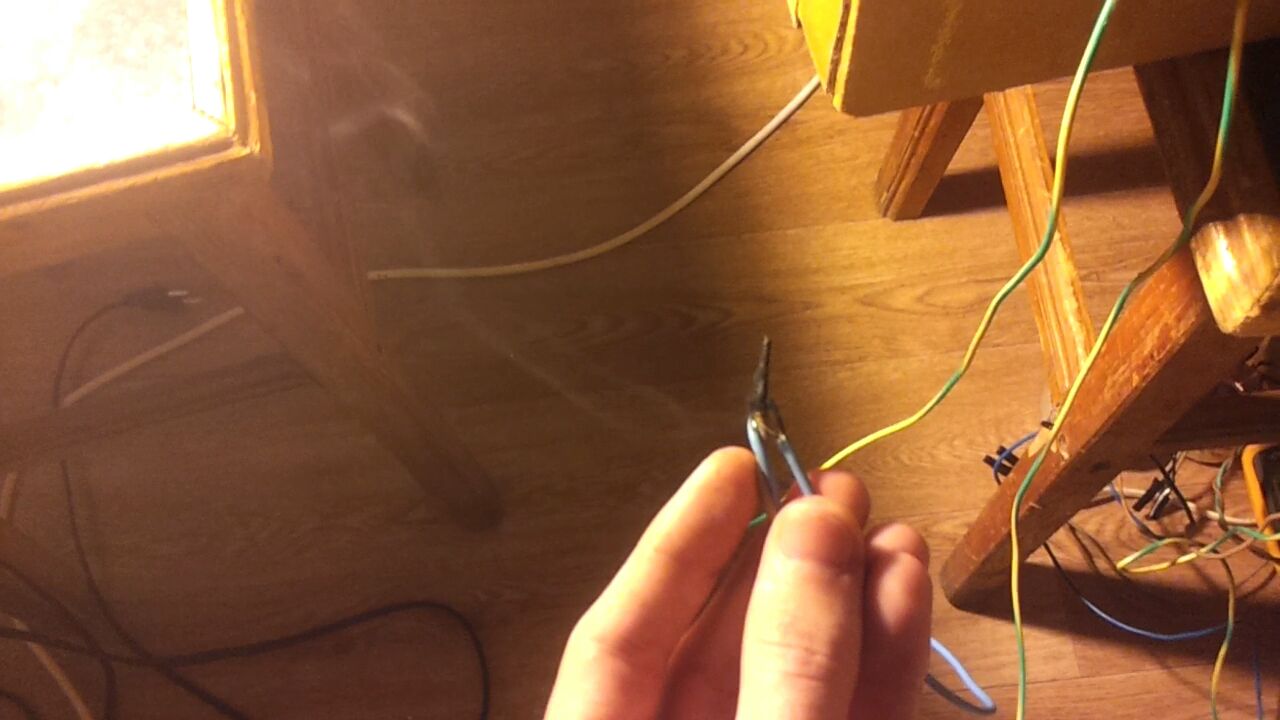

замыкаю провода в точках А-В

Еще

Антон, какой сигнал подаете на ключь? Модулированный?

Коллеги!

Посмотрел ещё раз конференцию Чипа.
Кто знает, что за "Прерыватель" у него стоит в 50Гц трансформаторе? Его конструктив, назначение и принцип работы? Полагаю, без этих знаний скалярной волны в данной схеме не получить.

вы имеете в виду красная скоба ? это экран, только не известно какой, то ли магнитный, то ли с меди. неизвестно.
