БТГ Владимира и Чипа

novator75 пишет:

Зелёный пишет: novator75 Я думаю что диод после ключа где идёт на резонатор, и ешё чип где то говорил, что у него не так сделано как он нам даёт, у него паралельный резонанс.

Моё видение: из вторички после моста выходят два провода на резонатор (по проводам идёт модулированная переменка). На обоих концах проводов ставим по направлению вперёд диоды = конденсаторы = резонатор = бифиляр. Каждый диод отрежет пол волны.

По поводу параллельного или последовательного резонанса - не знаю... Хорошо бы найти где Чип об этом говорит!!!

Вот здесь с 7-й минуты.

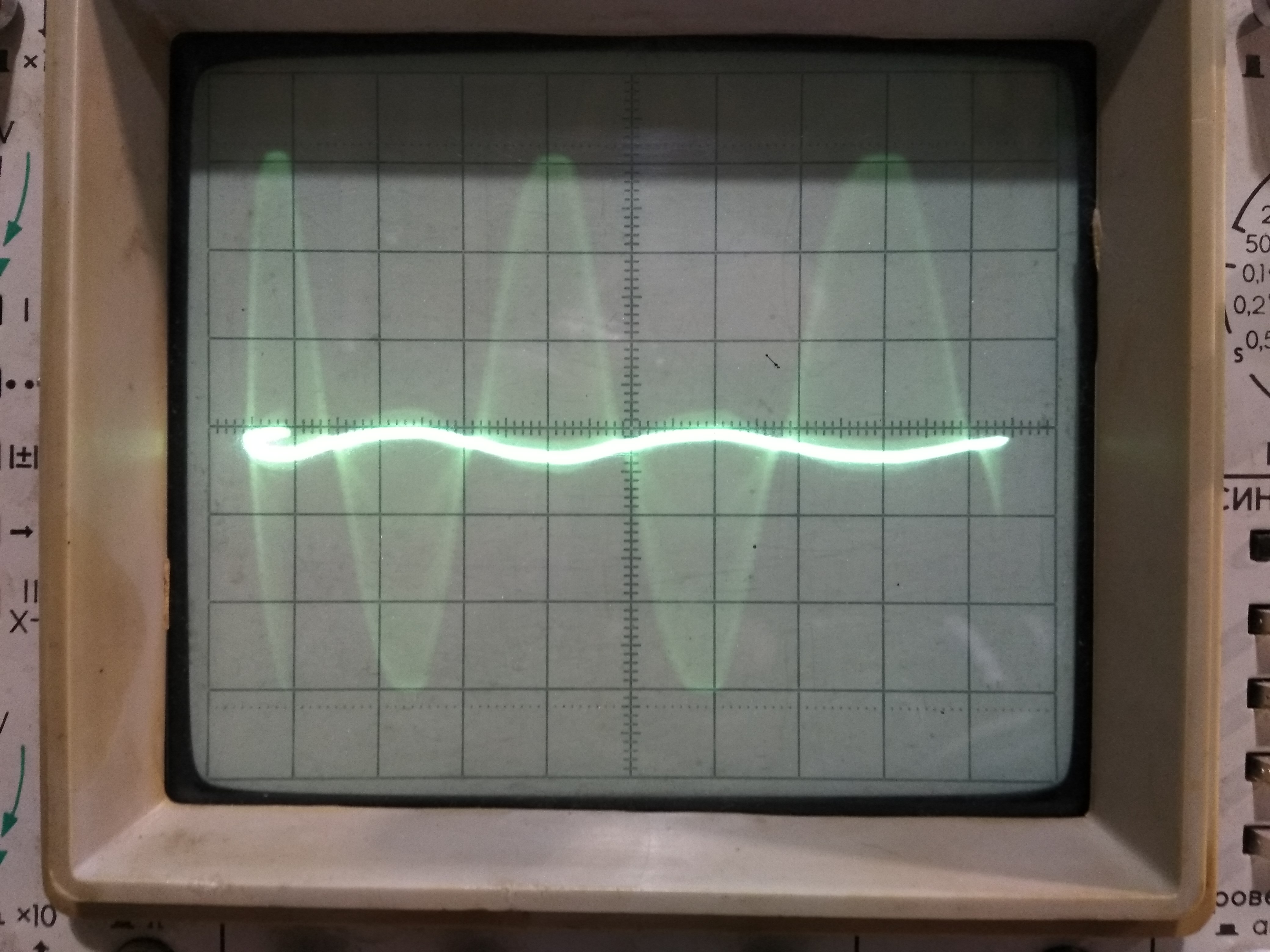

Ну вот получена осциллограмма как у Чипа.

aliak07 пишет:

novator75 пишет:

Зелёный пишет: novator75 Я думаю что диод после ключа где идёт на резонатор, и ешё чип где то говорил, что у него не так сделано как он нам даёт, у него паралельный резонанс.

Моё видение: из вторички после моста выходят два провода на резонатор (по проводам идёт модулированная переменка). На обоих концах проводов ставим по направлению вперёд диоды = конденсаторы = резонатор = бифиляр. Каждый диод отрежет пол волны.

По поводу параллельного или последовательного резонанса - не знаю... Хорошо бы найти где Чип об этом говорит!!!

Вот здесь с 7-й минуты.

Автор с 7-й минуты говорит что он неделал такой контур делал знакомый и он сним несозианивался, кабы неможет сказат что у знакомого получилос

korney пишет: aliak07 Чип в видео ясно сказал, что катушка не подключена, просто два кондёра с обеих сторон, посмотри ослом на этих кондёрах и увидишь высокую амплитуду в противофазе к твоему синусу с транса.

Попробовал. Ослик показывает одинаково, что с кондерами, что без них.

Ты же выше выложил правильную осцилограмму она только за кондёрами такая, а перед кондёрами в фазе.

aliak07 пишет: Три дня убил на попытки получить такую же осциллограмму как у ЧИПа, то-есть в противофазе напряжения вторички трансформатора. Получается в фазе. У ЧИПа
непонятно, где он смотрит, на вторичке трансформатора или на резонаторе. На демонстрации он упоминает емкостной резонатор но не желает его показать. А пока отрабатываю схемотехнику ключа. Привожу схему наиболее удачную в моем случае. Испытал в ключе 4 типа транзисторов. Получил следующие результаты по размаху сигнала на осциллографе (100В/кл): КТ898 - 400В, BU508A - 520В, BU2525AW - 350В, 2SC5200 - 700В. Осциллограмма с транзистором 2SC5200.

Не для кого уже я думаю не секрет, что эта схема (такой тип накачки) взаимодействует со средой (не эфиром, а с фоновой энергией Земли, тот фон что создает излучение Солнца при попадании этой энергии в атмосферу Земли, и это не ограничивается только светрм).

Вы пооучили из среды 700 вольт размах амплитуды, а предствте если вы к этим 700 вольт также из среды добавите 20 ампер, вот такую энергию и качает Капанадзе.

С ув.

Как получить ток, это уже другой разговор, земля тут не причем, сразу говорю.

aliak07 пишет: Ну вот получена осциллограмма как у Чипа.

Не подскажите , что изменилось в вашей схеме, чтобы получить такую осциллограмму, на фото выше.

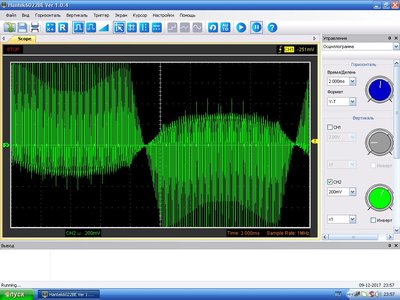

Вот пример осциллограммы Наилля с установки 3,5 кВт.

korney пишет: Ты же выше выложил правильную осцилограмму она только за кондёрами такая, а перед кондёрами в фазе.

Да, осциллограмма за кондерами на катушке резонатора. Без катушки она в фазе. В качестве катушки я попробовал включить катушку на сердечнике из трансформаторной стали два слоя провода в лаковой изоляции диаметром 1 мм. Длина намотки 170 мм. Эта катушка влазит в 50мм трубу с бифиляром.
Вопрос с бифиляром еще не решен, буду проверять различные варианты.

aliak07 пишет: Ну вот получена осциллограмма как у Чипа.

Подключи ослик к индукционной плитке и увидишь осциллограмму Чипа и других последователей индукционной плитки.

RuslanX пишет:

aliak07 пишет: Ну вот получена осциллограмма как у Чипа.

Подключи ослик к индукционной плитке и увидишь осциллограмму Чипа и других последователей индукционной плитки.

По-этому и от индукционки при съеме плоским бифиляром лампы горят в ведре с водой и не кусаются.)))
