Индуктором раскачивал обычный двуслойный бифиляр.
Снимал до полутора киловольт при определенной частоте, что не соответствовало обычной трансформации.
Правда, току было маловато - не додумался в соединение бифа поставить слаботочный ИП, а было-бы дело...
.
.

Alfic пишет: Сравнивать схему по патенту Тесла и следующую это как сравнивать хрен с пальцем. Первая схема может быть резонансной, а вторая просто выброс ОЭДС через разделительный (по постоянке) конденсатор.

- вы невнимательны к процессам. Резонанс работает за счет ОЭДС, так что схемы по сути - идентичны

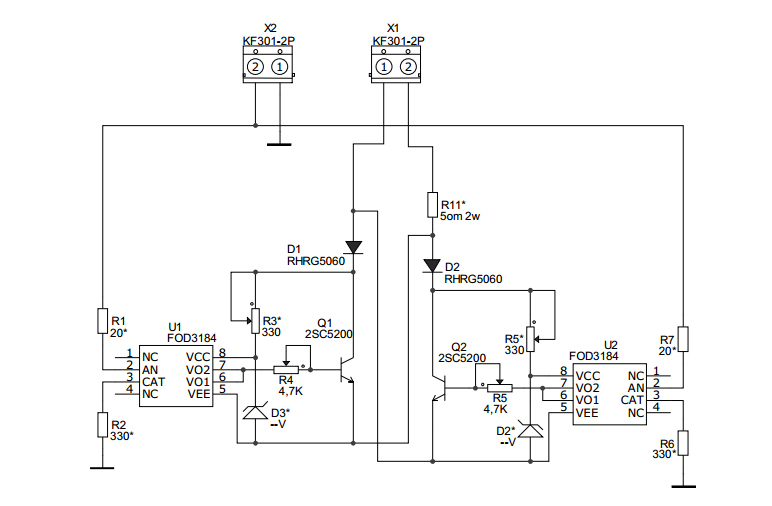

Привет всем. Что можете сказать на счет этой схемы. Что херово, что поправить ?

Alvis пишет: Привет всем. Что можете сказать на счет этой схемы. Что херово, что поправить ?

Какой смысл городить отдельное питание для каждой оптопары, когда базу транзистора "вверх" тянут резисторы в цепи база-коллектор, а задача нижнего ключа (транзистора) оптопары коротнуть базу на "0" для быстрого запирания транзистора. Кроме того желательно стабилизировать начальный ток транзистора. Все это делает схема, которую я предлагал.
Вдогонку: оптопары коммутируют токи до 3А, а микросхемы питания тянут какие-то миллиамперы.

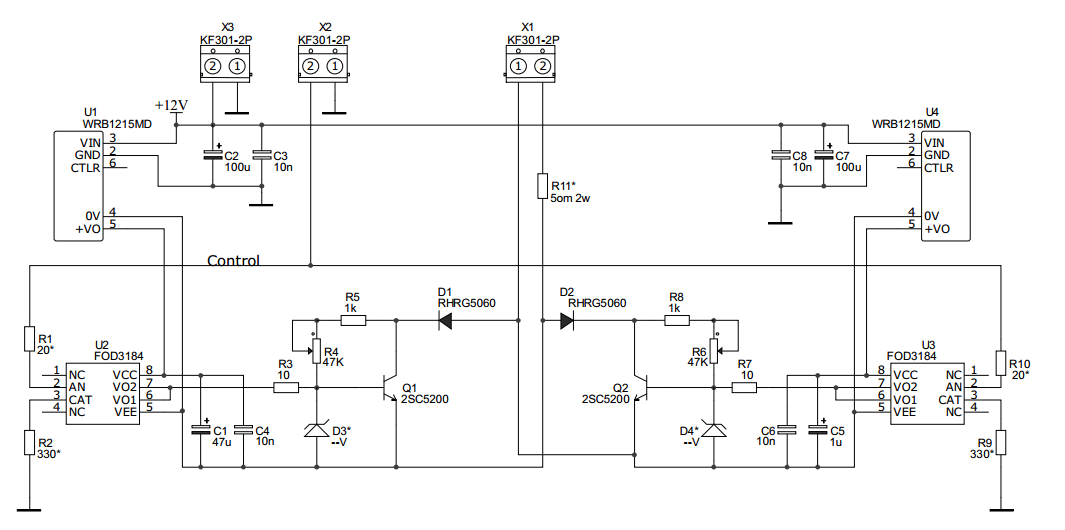

Значит както так?

Да. Но входа оптронов лучше соединить последовательно, а остальное пойдет для начальной настройки. Правда транзисторы я бы взял более высоковольтные (230в мало) и быстродействующие (не хуже 250нс закрытие).

Сопротивление 5 ом на 2 вата маловато будет по мощности, я думаю ватт на 30 ...50 нужно ставить

Зелёный пишет: Сопротивление 5 ом на 2 вата маловато будет по мощности, я думаю ватт на 30 ...50 нужно ставить

Если ток ограничен стабилизацией, то можно и без резистора.

Мне кажется, что пока не ясно как точно управлять мощными транзисторами, лучше использовать схемку типа такой. Простая, дешевая, легко модифицируется. Транс кольцо ферритовое, 2000нм, в два провода витков 15-25.

И этот резистор, на 5 ом, у меня не греется практически, стоит 2 ватта.

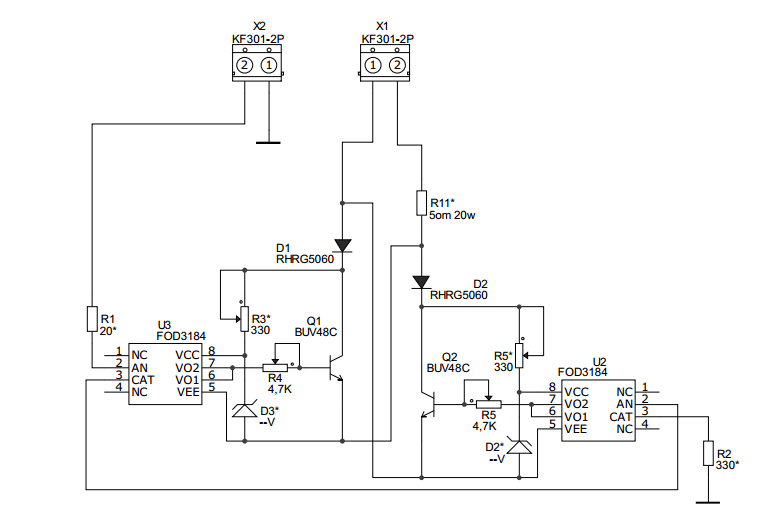

Еще поправил

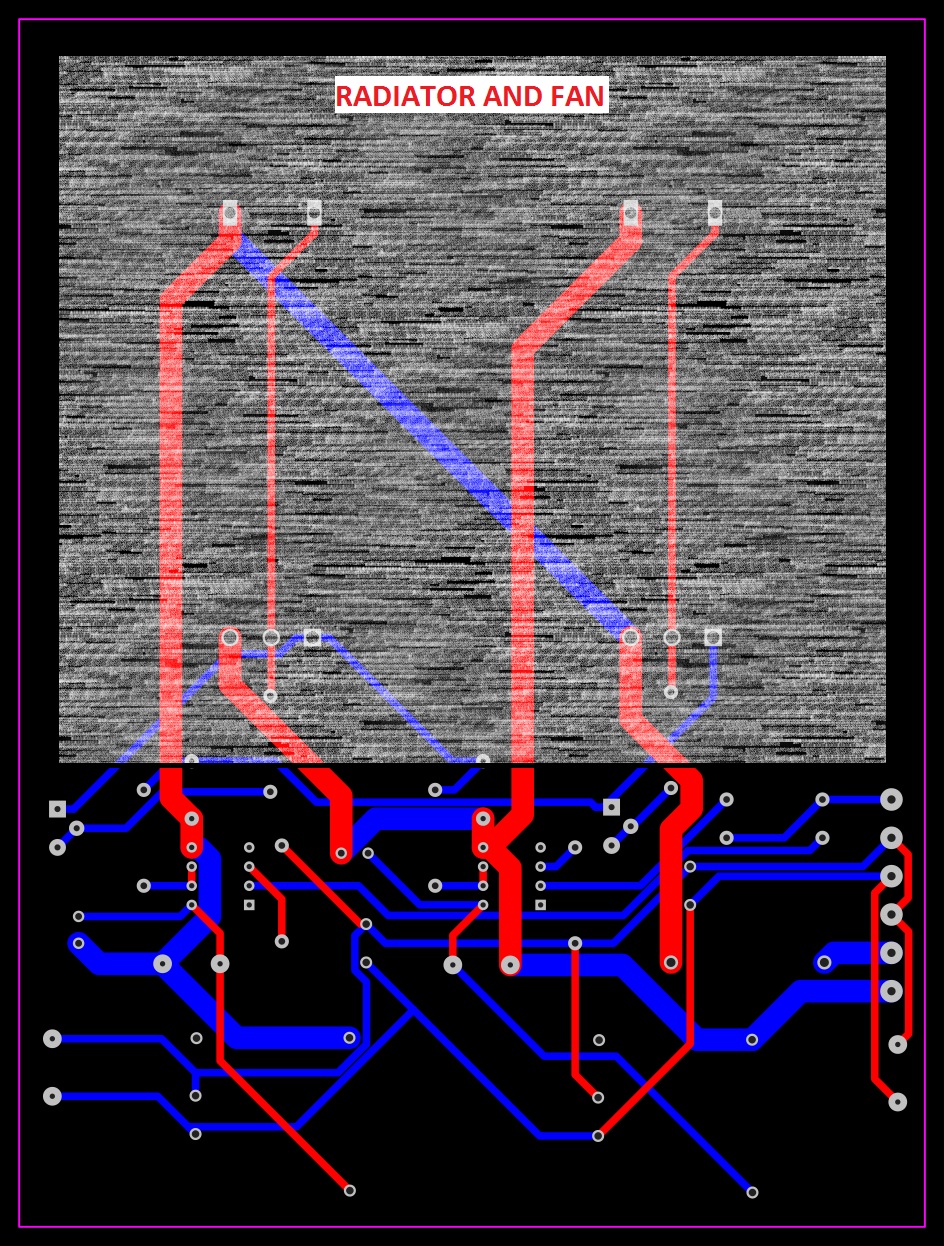

Уже так надоело лепить на соплях, хочу вытравить простенкую платку
