БТГ Владимира и Чипа

Отличный драйверок MIC4452 но я такого не нашел. Вообще самый простой вариант реализации устройств это микроконтроллер сел написал программу прошил включил посмотрел подправил программу не надо ничего перепаивать эти горы микросхем городить. В общем вот так схема выглядит плюс можно задействовать остальные пины для слежения и съема в нужное время. Это надо обсудить собрать настроить. Здесь наверно не получится засорят.

Аналог - ТС4452. А я наоборот, UCC37321\322 крайне редко встречаю, да и дорогие они.
На фотке - это STM?

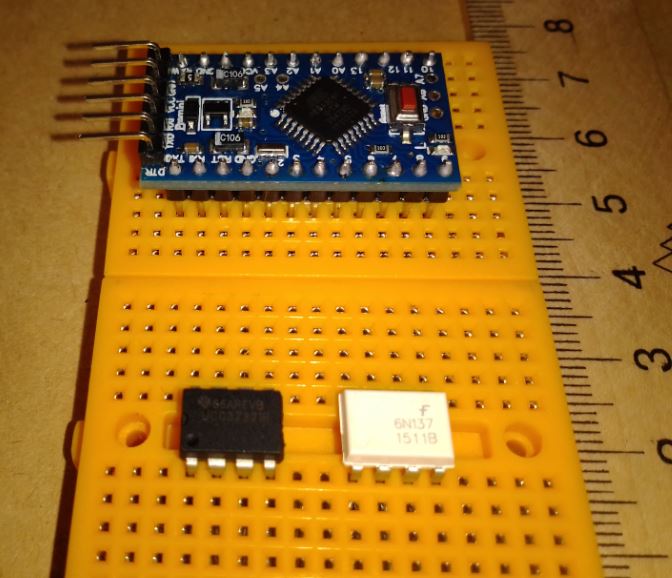

Ну эти драйвера сопоставимы по скорости и силе так что у кого что нашлось. На фото megaAVR чип mega328p вполне хватает для устройств. Кстати фронты у нее 10ns.

Предлагаемый mobilayzer-ром вариант хорош, кроме одного маленького нюанса - на его работу очень сильно влияют наводки от работы ключа и резонатора и как результат частота настройки mega328p начинает скакать, что приводит к плачевным результатам - проверено, есть мины.

Если тебе удастся избавиться от влияния помех, то это будет хороший результат.
И необходимо отметить что китайцы предлагают ещё целый набор подобных программируемых контроллеров с подобными характеристиками, но у всех одна и та же проблема - то же проверено.

К тому же частота настройки КК резонатора перестаёт меняться через несколько десятков минут прогрева и её автоподстройка оказывается не востребованной, по крайней мере у меня это так.

А использование любых драйверов на 8-12А это неплохо, кроме одной мелочи - они очень сильно усложняют схему управления ключами, создают при своей работе МОЩНЕЙШИЕ помехи от прохождения огромных импульсных токов и требуют для своей работы мощные блоки питания, что в конечном итоге резко снижает надёжность работы устройства.
И все эти мелочи сводят на нет все их достоинства, по сравнению с применяемым мною оптодрайвером на 2,5 А, который ПРИНУДИТЕЛЬНО запирает полевик отрицательным напряжением минус 5 В от отдельного, независимого блока питания со своим электролитом на 1000 µF/(25-35)В и никаких проблем с рассасыванием заряда в затворе полевика с токами работы до нескольких сот ампер и много киловатной мощностью рассеяния - то же проверил своими руками на конкретных устройствах!!!

Ну а если по сути, то вольному воля - усложняйте схему на здоровье, всё равно никакой дополнительной энергии в резонаторе это не даст, я убедился в этом на собственном опыте.

Чем проще устройство, тем оно надёжнее и лучше работает, не говоря об прекрасной повторяемости и простоте наладки, почему я и остановился на применяемой мною схеме после нескольких лет дёргания с мощными высокоскоростными драйверами...

Сигнал с микроконтролера идет на 6n137 чем и отвязывается от ключа а экран от резонатора. А что мощные драйвера дают помехи это точно сам с ними борюсь.

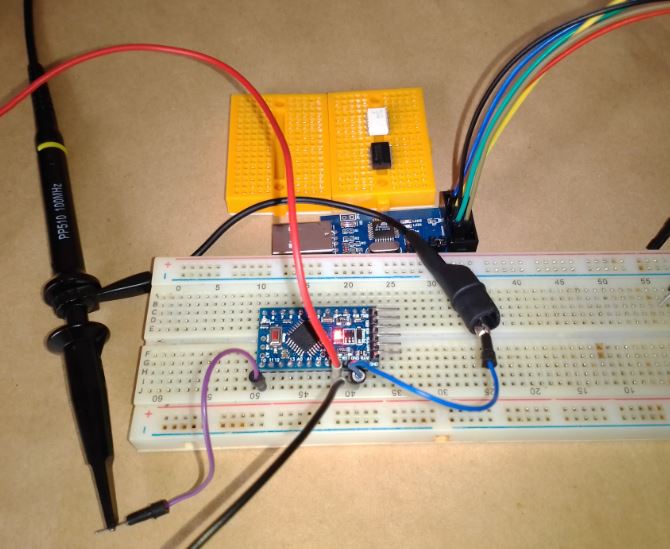

Извиняюсь может не в тему скину осцилки с фронтами с атмеги мини может кому пригодится

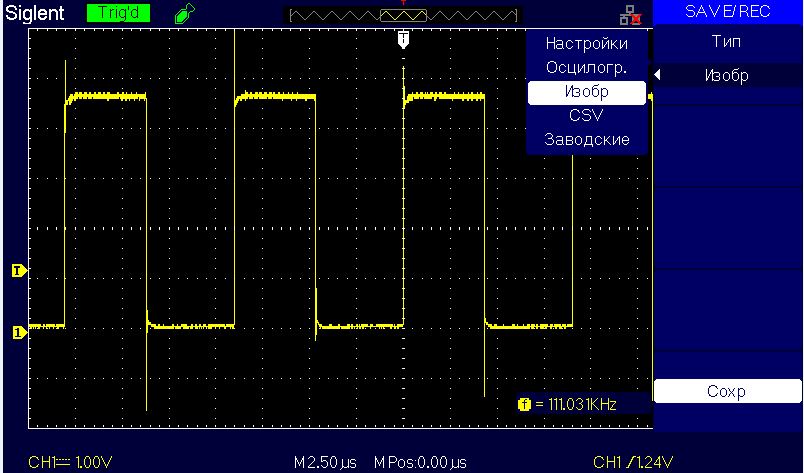

Вот такой миандрик

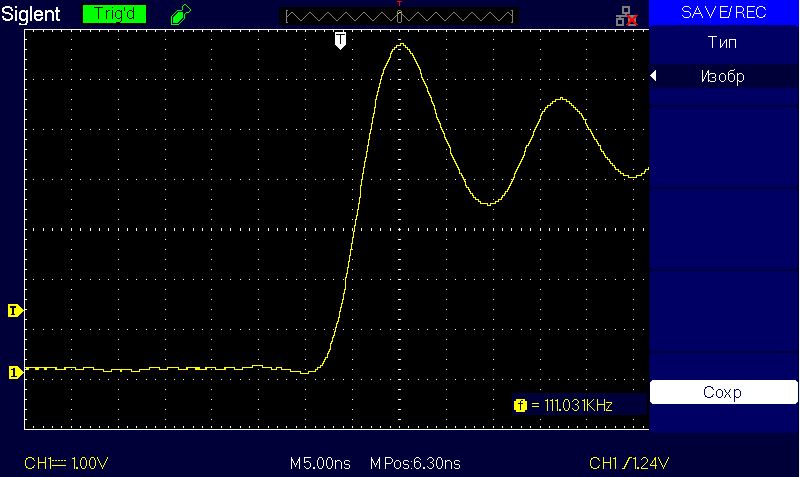

Передний фронт менее 10ns

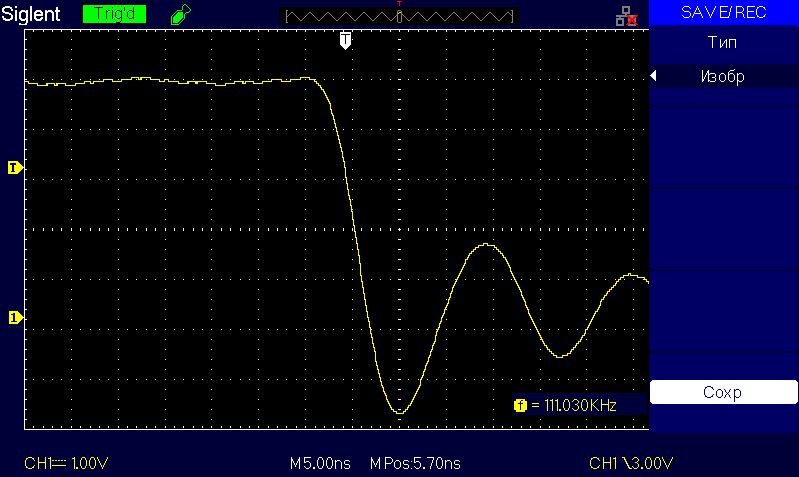

Задний почти 10ns



Всем удачи!

mobilayzer пишет: Сигнал с микроконтролера идет на 6n137 чем и отвязывается от ключа а экран от резонатора. А что мощные драйвера дают помехи это точно сам с ними борюсь.

Шунтирующие конденсаторы ставить непосредственно на ноги питания драйвера и укорачивать ноги самих конденсаторов до минимума! Провода выхода драйвера идущие на транзистор скручивать по всей длине и укорачивать до минимально возможной длины! Стабилитроны и запирающие сопротивления(если они есть в схеме) ставить непосредственно на выводы исток-затвор транзистора!

diod как теоретик отразил очень малую часть рекомендаций при монтаже устройств подобных нашему.
Он забыл упомянуть что если используются печатные проводники, то они должны быть как можно короче и при токах от 1 А и более их толщину нужно наращивать накладками из медных поводов или шин, и конденсаторы фильтра 0.1/50В необходимо устанавливать как можно чаще по всем питающим цепям, на каждый корпус микросхем нужно в дополнение к емкости 0.1/50В устанавливать электролит 100.0/6В при 5-и вольтовом питании и 500.0/25В при 12-и вольтовом питании и ещё вагон и маленькая тележка рекомендаций типа приведённых на схеме
А в моём случае используются только 0.1/50 на выводы питания каждого корпуса оптодрайвера с другими микросхемами и электролиты 100.0/6В на каждый корпус микросхем цифровой части схемы управления, а остальные рекомендации не нужны, т.к. основной монтаж выполнен навесным методом и при этом наводок минимум, по крайней мере осциллограф на высокой чувствительности их не видит и всё это при расстоянии от катушки резонатора до блока управления = 10-15 см!!
Вот и думайте как нужно выполнять монтаж для нашей установки.

Появился ещё один стимул для форумчан всё таки пошевелить извилинами в части совместного труда по доведению до ума нашего усилителя мощности - это Закон о микрогенерации, а точнее, поправки в ФЗ "Об электроэнергетике" в части микрогенерации совсем недавно вступили в силу.

Частникам разрешили производить электроэнергию для себя и продавать ее излишки

Более подробно во вложении и в самом законе.

zilk пишет:

diod пишет: Стабилитроны и запирающие сопротивления(если они есть в схеме) ставить непосредственно на выводы исток-затвор транзистора!

Диод, извини, но тупее чем ставить стабилитрон на затвор, не придумаешь ничего, для этого есть СУПРЕССОРЫ!
У стабилитрона емкость ТЫСЯЧИ пикофарад, поэтому про фронты в десяток-другой наносекунд можно даже не думать...

Та ты я вижу крутой электронщик!? Просмотри разных конструкций ПН штук 100 для примера и из этого количества в 80-90 процентов случаев ты увидишь именно стабилитроны в затворах, а в 10-20 процентах только увидишь 1.5КЕ ... Супрессоры ставят при жестком режиме работы ключа и для поглощения больших импульсных помех. А у меня все мяконько работает! А шоб не лепить супрессоры, нужно трансформатор мотать правильно и качественно. Вот тогда и защита затвора не потребуется. Ну разве что от статики сопротивление на несколько килоом поставить с затвора на землю!
