БТГ Владимира и Чипа

Ob etom Cip raskazival v rolike,tam est 2xIRP450,ULTRA DIODI NA RADIJATORE.IRFP 450 MOZNO VIDERZAT NAPREZNENIJE,PIK 2X500V ETA 1000V DLJA RABOTI.Tam est konderi i rezonator,kotori rezoniruet na castote kljuca,es li cto ja mog pomoc..

Sut, izbavitsja ot OEDS,a rezultat ,magnetna volna.V etoj sheme,kak pravilno v praktike zdelat prerivatel na obmotke transformatora..

savic24 пишет: Ob etom Cip raskazival v rolike,tam est 2xIRP450,ULTRA DIODI NA RADIJATORE.IRFP 450 MOZNO VIDERZAT NAPREZNENIJE,PIK 2X500V ETA 1000V DLJA RABOTI.Tam est konderi i rezonator,kotori rezoniruet na castote kljuca,es li cto ja mog pomoc..

savic24, совершенно правильно!

Kak polucit magnetnu volnu ,po ,,pravilnoj sheme po Bedini,,dlja zarjada akumulatora..Kto rabotaet po Bedini,poeksperimentirovat dlja ispitanija..cdn1.savepice.ru/uploads/2018/1/20/27136...6d3ede3f85e-full.jpg

Как по мне вы не с того начали осваивать схему Чипа, сразу скажу данную схему не собирал и врятли буду собирать(есть у нее минусы) заглядваю сюда ради зрелища). Но есть опыт работы с бифилярами, как Теслы так и с безиндуктивными, так вот есть у них особенности - емкостная и зависимость от длины провода, которые влияют на эффективную рабочую частоту, которая в свою очередь влияеет на выходную мощность. Нужно сначала определить рабочую частоту бифиляра, так же подключить, как резонатор к мосту с корочением, на конце бифиляра лампу. После нахождения рабочей частоты, уже настраивать резонатор на эту частоту... Мое мнение. Всем успехов.

Бифиляр вроде должен иметь разную длину проводов. Какой из двух резонансов нам нужен, как Вы считаете ¿

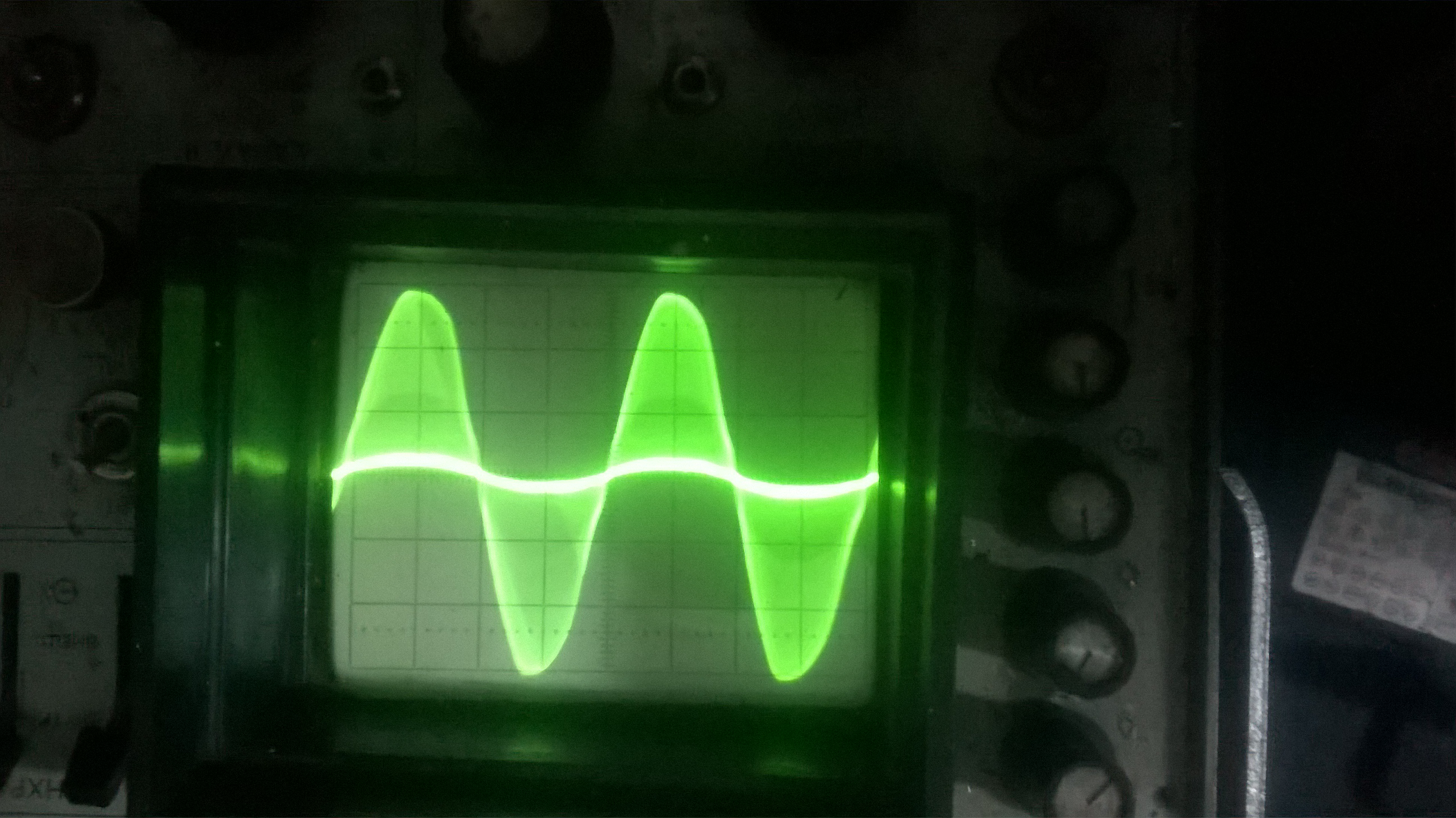

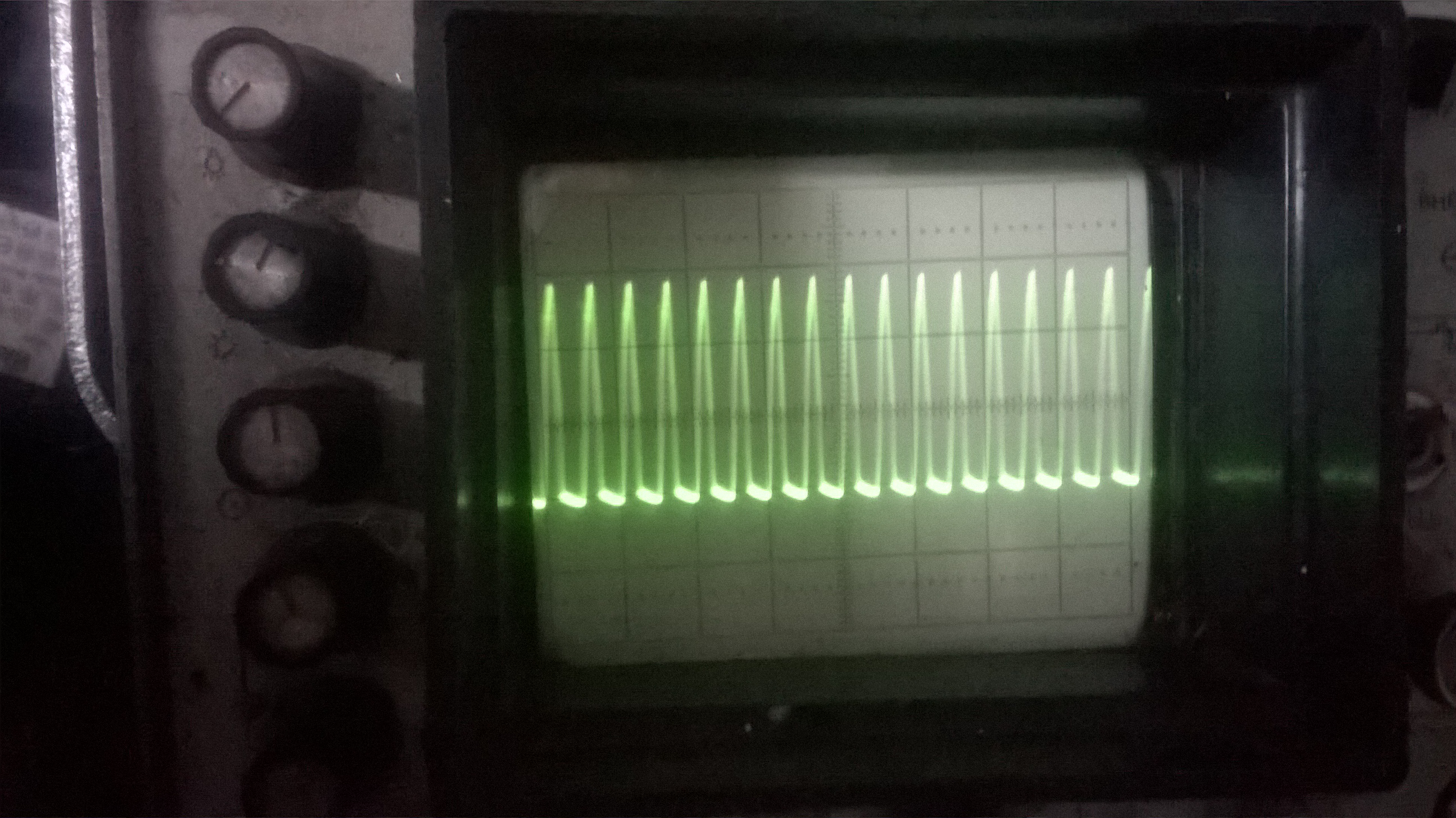

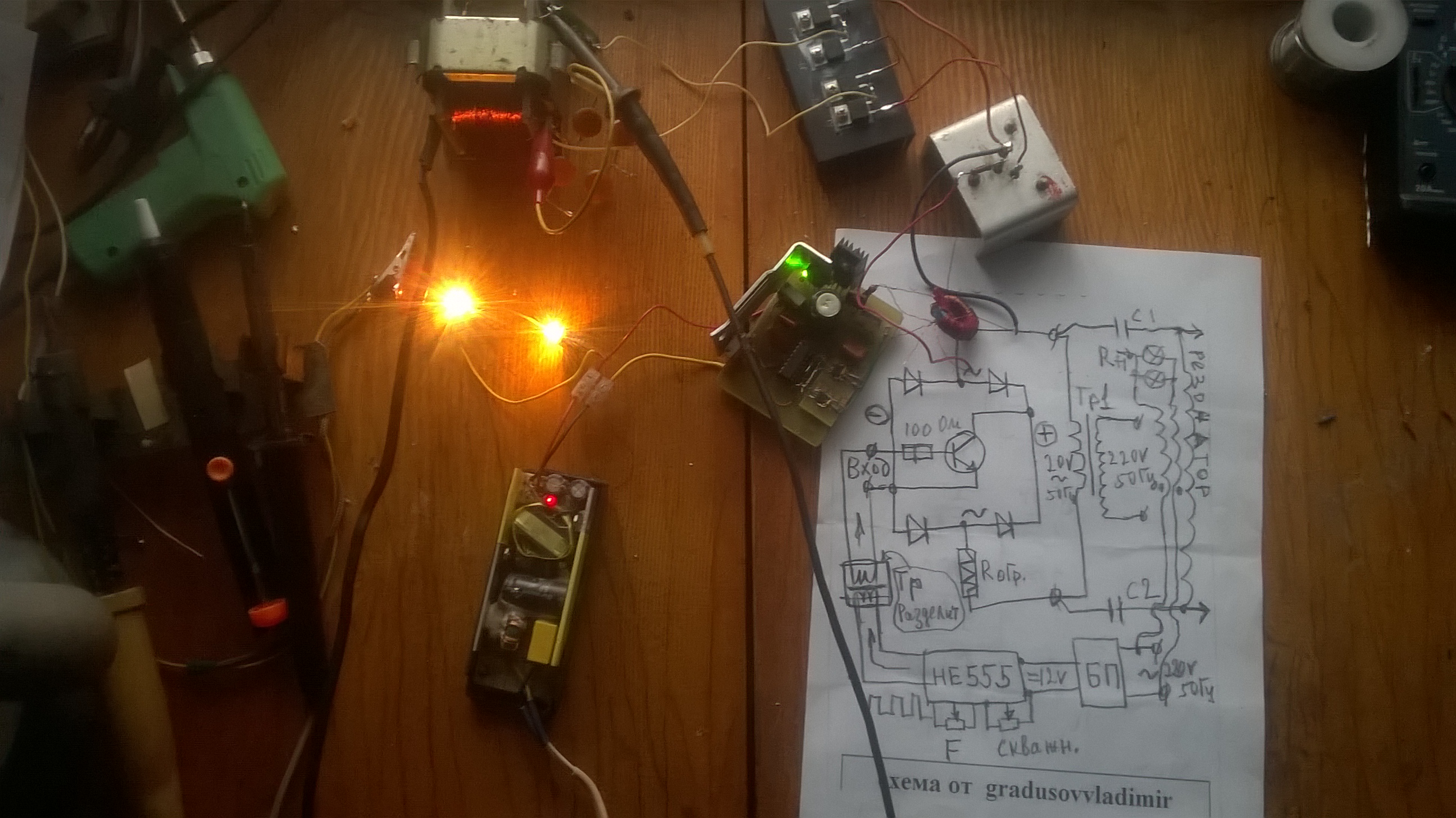

немного попаял... последнее фото... содержимое полупериодов... по Чипу. Задающий тл494 с регулировками частоты и скважности,на выходе драйвера на irf840 ... развязка на кольце типа 20 мм по наружнему диаметру, по 27 витков витков эмаль провода 0.3 мм одним шлейфом сразу. Два провода звоним и начало-конц вместе. 12 вольт через резюки на транзистор выхода. Транзюк прерыва на базе 100 ом,сигнал со вторички трансика,осликом смотреть где начало конец. Ну а дальше по фен-шую !! Частота кратная 50 герц и резонатора.

asni пишет: развязка на кольце типа 20 мм по наружнему диаметру, по 27 витков витков эмаль провода 0.3 мм одним шлейфом сразу. Два провода звоним и начало-конц вместе. 12 вольт через резюки на транзистор выхода. Транзюк прерыва на базе 100 ом,сигнал со вторички трансика,осликом смотреть где начало конец. Ну а дальше по фен-шую !! Частота кратная 50 герц и резонатора.

Это правильное решение

Ферритовое колечко с наружным диаметром 20 мм. 4 куска эмали 0.3.наматываеш одновременно четырьмя 27 витков.Условно начало конец пометишь. Звонишь 2 провода,начало конец тебе известен по меткам... так вот начало одного провода сращиваеш с концом второго... это будет средняя точка.... как в пуш-пуле, и 12 вольт подаш через резистор на среднюю точку этих обмоток. Вот и получился транс гальванической развязки.. он же ИТ импульсный трасформатор. Остальные обмотки используй для подключения к общему проводу схемы и смещение на базу кт805 через резистор 100 ом.
