Эффекты по прибавке мощности. (без флуда и без матерщины)

skazochnik пишет:

Хочу немного тебя поправить, ..... кпд (коэфицент полезного действия) в физике не может достигать 100% (из за потерь при достижении этого действия).
Но если это действие вызывает прирост в систему энергии, то применяют термин КПЭ (коэфицент преобразования энергии) он уже может быть любым.
Но у тебя здесь в твоем подсчете ни того, ни другого нет, у тебя здесь просто соотношение вкладываемой энергии, и накопленой потенциальной в катушке,
это как если ты микромоторчиком раскрутил маховик и потом сравнил энергию моторчика и потенциальную маховика и у тебя получилось в 16 раз больше (в маховике).
Если бы у тебя был коэфицент преобразования энергии больше в пять, и уж тем более в шестнадцать раз, то самозапит был бы гарантирован!
запитай с выхода на вход, и если самозапита нет, то значит ты сделал простой накопитель энергии в катушке ..... (проверь).

andreishal пишет:

skazochnik пишет:

Хочу немного тебя поправить, ..... кпд (коэфицент полезного действия) в физике не может достигать 100% (из за потерь при достижении этого действия).
Но если это действие вызывает прирост в систему энергии, то применяют термин КПЭ (коэфицент преобразования энергии) он уже может быть любым.
Но у тебя здесь в твоем подсчете ни того, ни другого нет, у тебя здесь просто соотношение вкладываемой энергии, и накопленой потенциальной в катушке,
это как если ты микромоторчиком раскрутил маховик и потом сравнил энергию моторчика и потенциальную маховика и у тебя получилось в 16 раз больше (в маховике).
Если бы у тебя был коэфицент преобразования энергии больше в пять, и уж тем более в шестнадцать раз, то самозапит был бы гарантирован!
запитай с выхода на вход, и если самозапита нет, то значит ты сделал простой накопитель энергии в катушке ..... (проверь).

andreishal, привет,
Благодарю за поправку.
Этот эксперимент - это проверка параллельного резонанса и двойной катушки.
ПРидут детали и я соберу схему китайца.
Надо подождать 1-3 месяца, чтобы пришли все детали, тогда и проверю.
Спасибо за внимание.

Привет,
Нашёл у себя ZVS-ку на 300Вт.
Попробовал с этим трансформатором прибавка в LC контуре тока на 50%, в два раза.
Когда подрубаю нагрузку в контуре вообще исчезает прибавка тока.

Теперь понятно почему китаец делает отдельно ZVS и усилитель класса Д.
У него получается частота от ZVS стабильная и контур усилителя класса Д генерирует резонанс токов на стабильной частоте, не влезая в контур ZVS-ки.

Спасибо за внимание.

Добрый день,

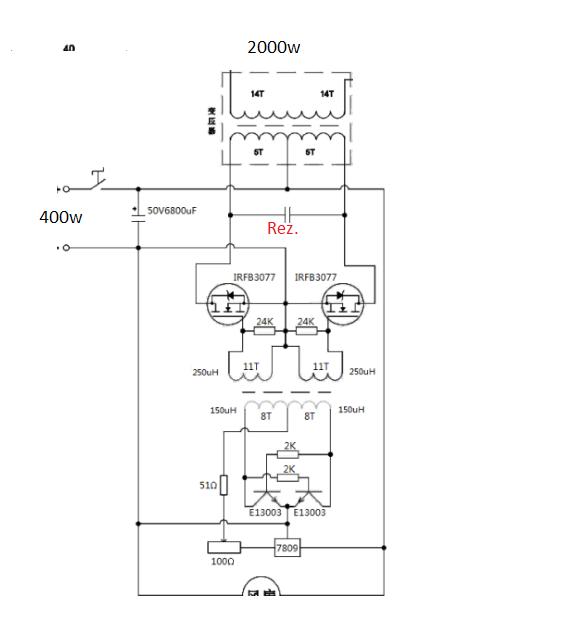

Вот схема Василия Иванова.
На ней видно, что есть прибавка, правда без всяких усилителей класса Д.
У него видно, что там, где сечение больше взят проводник из множества проводов малого сечения для увеличения добротности.
Дальше видно, что генерация и синусойда улучшается при добавлении нагрузки.
НО ему не хватает напряжения в контуре. А усилитель класса Д и последовательный резонансный контур в схеме китайца, как раз, поднимают напряжение в контуре выхода.

ВОт такие вот пирожки.
Спасибо за внимание.

Сравнительный анализ двухдроссельной и однодроссельной схем генераторов

Я извинюсь,что встреваю в ваши интересные рассуждения...
Возьмем катушку (соленоид) ..подадим на нее 200 вольт ...в катушке потечет ток 1 ампер...Этим током создается магнитное поле в катушке которое может прилеплять к себе 1 тонну железа.Из источника катушка будет потреблять 200 Вт. Но мы последовательно катушке подключили конденсатор...последовательный резонанс....естественно ток увеличился и стал ...например..2 ампера...теперь катушка может удерживать 2 тонны железа.но нам этого не надо...нам надо 1 тонну удерживать...что нужно сделать ...ну конечно же уменьшить напряжение от источника...уменьшаем до 100 вольт....
100 вольт умножаем на 1 ампер ..получаем 100 Вт. и эти 100 Вт могут удерживать эту же тонну железа.. Тогда значит можно экономить ????
в натуре получается по другому ...с намного большей экономией....
то же самое можно сделать с параллельным резонансом.
вот все что я хотел вам сообщить. удачи в поисках.

Электрические цепи состоят из трех элементов...Емкость (конденсатор) ..индуктивность (катушка) и активное сопротивление....Разные частоты и напряжения
действуют на них при любых параметрах (частоты например)...одинаково.

павел пишет:

Я извинюсь,что встреваю в ваши интересные рассуждения...
Возьмем катушку (соленоид) ..подадим на нее 200 вольт ...в катушке потечет ток 1 ампер...Этим током создается магнитное поле в катушке которое может прилеплять к себе 1 тонну железа.Из источника катушка будет потреблять 200 Вт. Но мы последовательно катушке подключили конденсатор...последовательный резонанс....естественно ток увеличился и стал ...например..2 ампера...теперь катушка может удерживать 2 тонны железа.но нам этого не надо...нам надо 1 тонну удерживать...что нужно сделать ...ну конечно же уменьшить напряжение от источника...уменьшаем до 100 вольт....
100 вольт умножаем на 1 ампер ..получаем 100 Вт. и эти 100 Вт могут удерживать эту же тонну железа.. Тогда значит можно экономить ????
в натуре получается по другому ...с намного большей экономией....
то же самое можно сделать с параллельным резонансом.
вот все что я хотел вам сообщить. удачи в поисках.
Вопрос уважаемый коллега, у Вас уже есть БТГ?

Приветы,
Я спросил у ИИ и он дал ответ. =)
Прикольно. =)

Сколько времени служит ферритовый сердечник при резонансе ?
==============================================
Срок службы ферритового сердечника в резонансных схемах зависит от множества факторов, и однозначного ответа нет. Однако можно выделить ключевые аспекты, влияющие на его долговечность:

1. Основные факторы, влияющие на срок службы:
Температура – перегрев ускоряет деградацию феррита.

Мощность резонансных процессов – высокие уровни мощности вызывают перемагничивание и нагрев.

Частота резонанса – высокие частоты могут увеличивать потери и нагрев.

Качество феррита – марка материала (например, N87, N27, 3F3 и др.) определяет стойкость к насыщению и тепловым нагрузкам.

Механические напряжения – вибрации и удары могут повредить сердечник.

2. Типичные "отказы" ферритовых сердечников:
Термическое разрушение – если температура превышает допустимую (обычно 100–200°C в зависимости от марки).

Трещины из-за перегрева или механических нагрузок – феррит хрупкий.

Изменение параметров (μ, Q-фактора) – со временем материал может деградировать, особенно при работе в насыщении.

3. Ориентировочные сроки службы:
При нормальных условиях (температура ≤70°C, работа ниже насыщения, без перегрузок) ферритовый сердечник может служить десятки лет.

В жёстких условиях (высокие мощности, частоты, перегрев) срок может сократиться до нескольких месяцев или даже часов (например, в сильноточных резонансных преобразователях).

4. Как продлить срок службы?
Использовать феррит с запасом по мощности и температуре.

Обеспечить хорошее охлаждение (радиаторы, принудительный обдув).

Избегать работы в режиме насыщения.

Контролировать температуру (термодатчики).

Вывод: Если резонансный режим подобран корректно (без перегрузок и перегрева), ферритовый сердечник может служить очень долго. В экстремальных условиях – выходит из строя быстро.


===============================
Спасибо за внимание.

Приветы,
Я спросил у ИИ и он дал ответ. =)
Прикольно. =)


Сколько могут прослужить транзисторы irfb3077 ?
==============================================
Срок службы транзисторов IRFB3077 (и любых других MOSFET) зависит от множества факторов, включая условия эксплуатации, температурный режим, качество пайки, электрические нагрузки и частоту переключений.

Основные факторы, влияющие на срок службы:
Температура

Максимальная рабочая температура кристалла (Tj) для IRFB3077 — 175°C, но длительная работа при температурах выше 100–125°C ускоряет деградацию.

Чем лучше охлаждение (радиатор, вентиляция), тем дольше прослужит транзистор.

Ток и напряжение

Работа на предельных значениях (например, 75V при 210A) сокращает срок службы.

Рекомендуется использовать с запасом по току и напряжению (например, не более 50–60V и 100–150A в непрерывном режиме).

Переключения (для импульсных схем)

Частые и быстрые переключения (особенно в инверторах, DC-DC преобразователях) приводят к нагреву из-за потерь на:

Динамические потери (switching losses)

Паразитные ёмкости (Coss, Crss)

Плохая драйверная схема (медленное включение/выключение) увеличивает нагрев.

Качество монтажа и пайки

Плохой контакт или перегрев при пайке ухудшают теплоотвод.

Неправильная разводка платы (длинные дорожки, паразитные индуктивности) может вызывать выбросы напряжения.

Электрические перенапряжения и пробои

Импульсные скачки выше V_DSS (75V) могут мгновенно вывести транзистор из строя.

Ориентировочный срок службы
В щадящем режиме (Tj ≤ 80°C, ток ≤ 50% от максимального, хорошее охлаждение) — десятки тысяч часов (5–10+ лет).

В тяжёлых условиях (инверторы, высокочастотные преобразователи, Tj > 125°C) — от нескольких месяцев до 2–3 лет.

При перегрузках или пробоях — мгновенный выход из строя.

Как продлить срок службы?
✔ Использовать радиатор и термопасту.
✔ Обеспечить качественный драйвер (быстрое переключение).
✔ Избегать работы на предельных токах/напряжениях.
✔ Контролировать температуру (можно термодатчиком).

Если транзисторы в вашей схеме выходят из строя слишком быстро — стоит проверить:

Соответствие нагрузок характеристикам,

Нагрев корпуса (Tj можно измерить ИК-термометром или термопарой),

Наличие выбросов напряжения (осциллографом).
===============================
Спасибо за внимание.
