За основу я взял схему радиоприемника Эгоистик из журнала Юный техник 1987г N10 ( the-mostly.ru/misc/receiver.html ), чуток переделал его под приём свободных колебаний феррорезонанса вместо сигнала радиостанции и собственно все :) . Осталось всё это точно настроить путём подбора транзистора и его обвязки для стабильной работы , а не так как в этом моем видео :)
disk.yandex.ru/i/Cau6ulrcZ_z1ag
Очень хорошо здесь работал транзистор КТ972, пока не выгорел, в видео работает КТ805, но КТ972 лучше, ещё было желание, но не было возможности проверить буржуйский MPSA18, это любимый транзистор забугорного коллеги - автора с ютюб канала www.youtube.com/user/lasersaber/videos :)
В общих чертах если описать, то переделанная схема Эгоистика является многозадачной, хотя выглядит весьма просто и выполнена всего на одном транзисторе , то есть, схема пеленгует свободные колебания сердечника, откликается на них и автоматически умеет создавать вторую гармонику на НЧ, в результате 2 гармоники сливаясь создают нечто, что я называю тягой ( спасибо Деламорто за такое название ) , это самое нечто-тяга дарует жизнь девайсу .
Транзистор начинает работать как сердце-насос организма, просто прокачивая тягу сквозь себя, за счет тяги он собственно и выживает
При попытках подобрать лучшие параметры деталей и транзистор было сожжено много светодиодов и транзисторов, при настройке подстроечных резисторов схема сваливается в режим разноса и просто выгорает, тягу можно сравнить с адреналином, насос-сердце не способно его много через себя прокачать и выходит из строя, поэтому подборкой компонентов схему надо сбалансировать под транзистор и нагрузку из светодиодов которые будут использованы .
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Уже 2 года выживаю, как дома последний завод разграбили, уволился и вот так и приходится скитаться, схемы пришлось закинуть, как дома бываю, посмотрю на свои самоделки, пыль протру с них и всё, приезжаю домой чисто отсыпаться, месяца полтора назад эту на базе Эгоистика слепил, на днях снова уезжать надо...AntonW пишет: Ну ты пропал конечно, давно не было, а схема с двумя качерами, а джоульвор? - получили ли развитие? Не огорчайся, жизнь всех прессует и каждого по своему, тут надо как говорится: "отчаянное время требует отчаянных мер".
Ситуация последние 2 года развивается нелинейно, уже перестал загадывать и планировать свои действия наперед ...
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
пчела пишет: Это только начало... Такое творится по всему шарику.
это должно мотивировать на более усердное занятие поисками или сборкой СЕ установок...
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
AntonW пишет:
пчела пишет: Это только начало... Такое творится по всему шарику.
это должно мотивировать на более усердное занятие поисками или сборкой СЕ установок...
точно такаяже ситуация бабла лишнего нет , какое тут может быть се
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

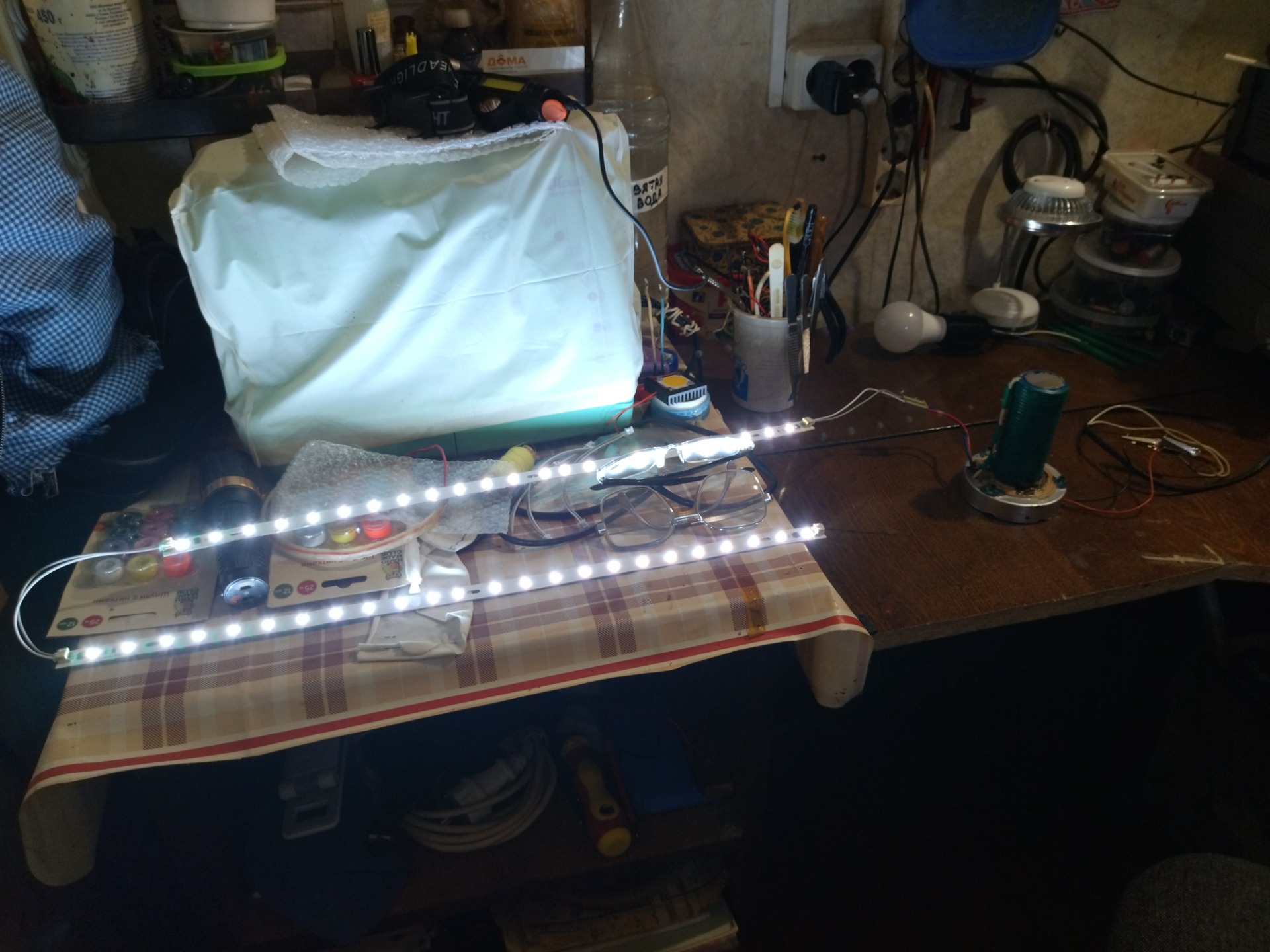

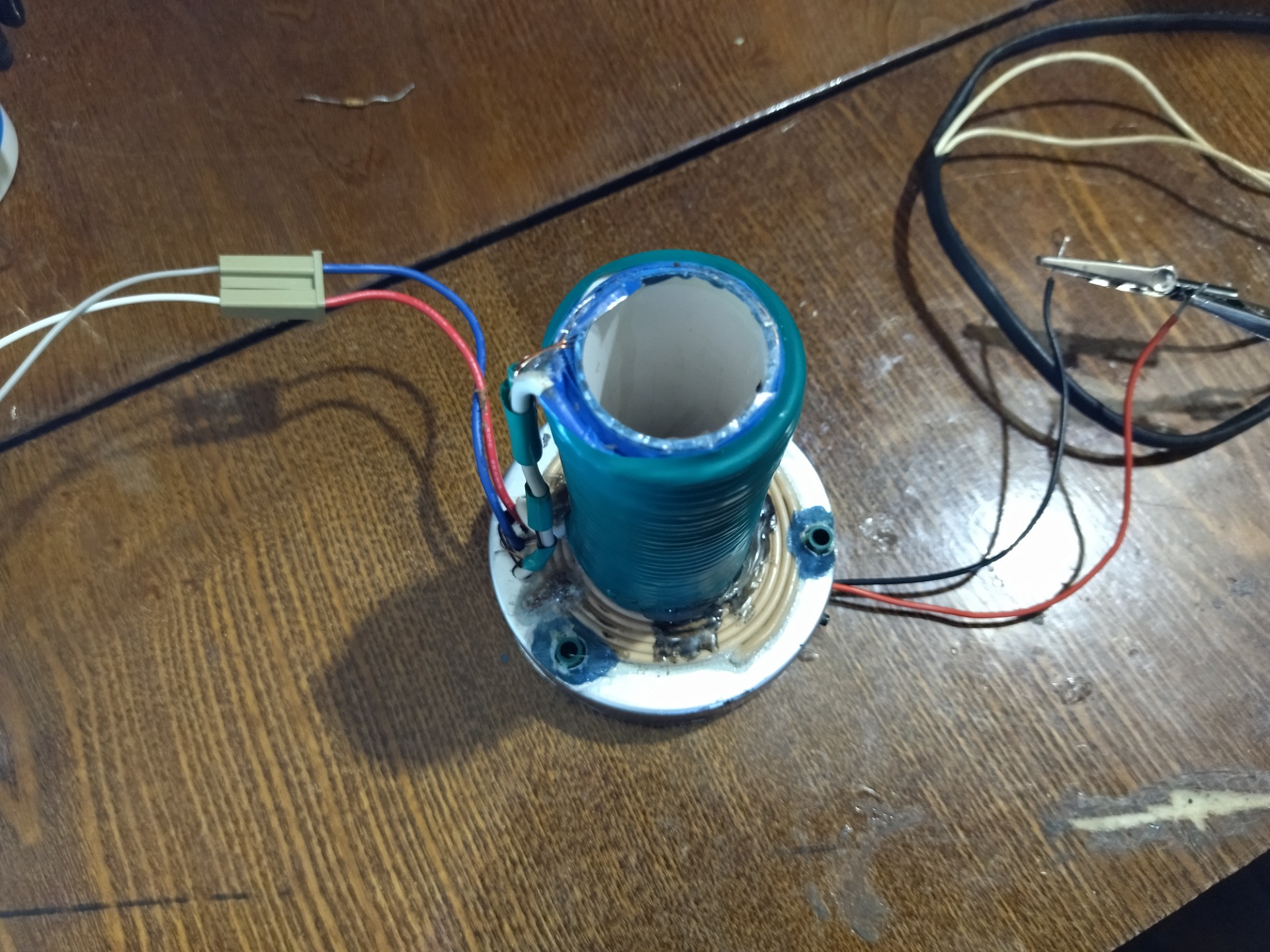

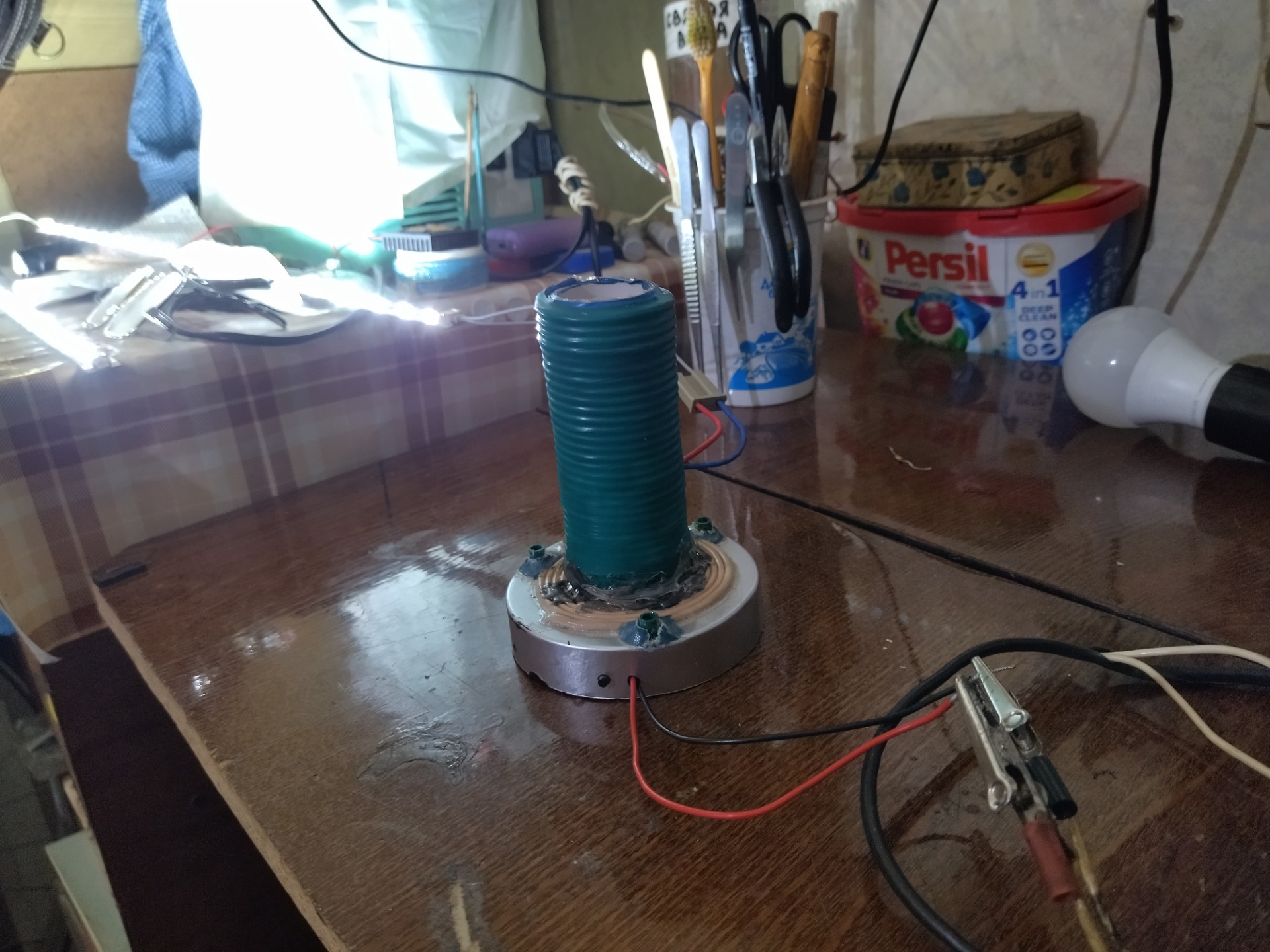

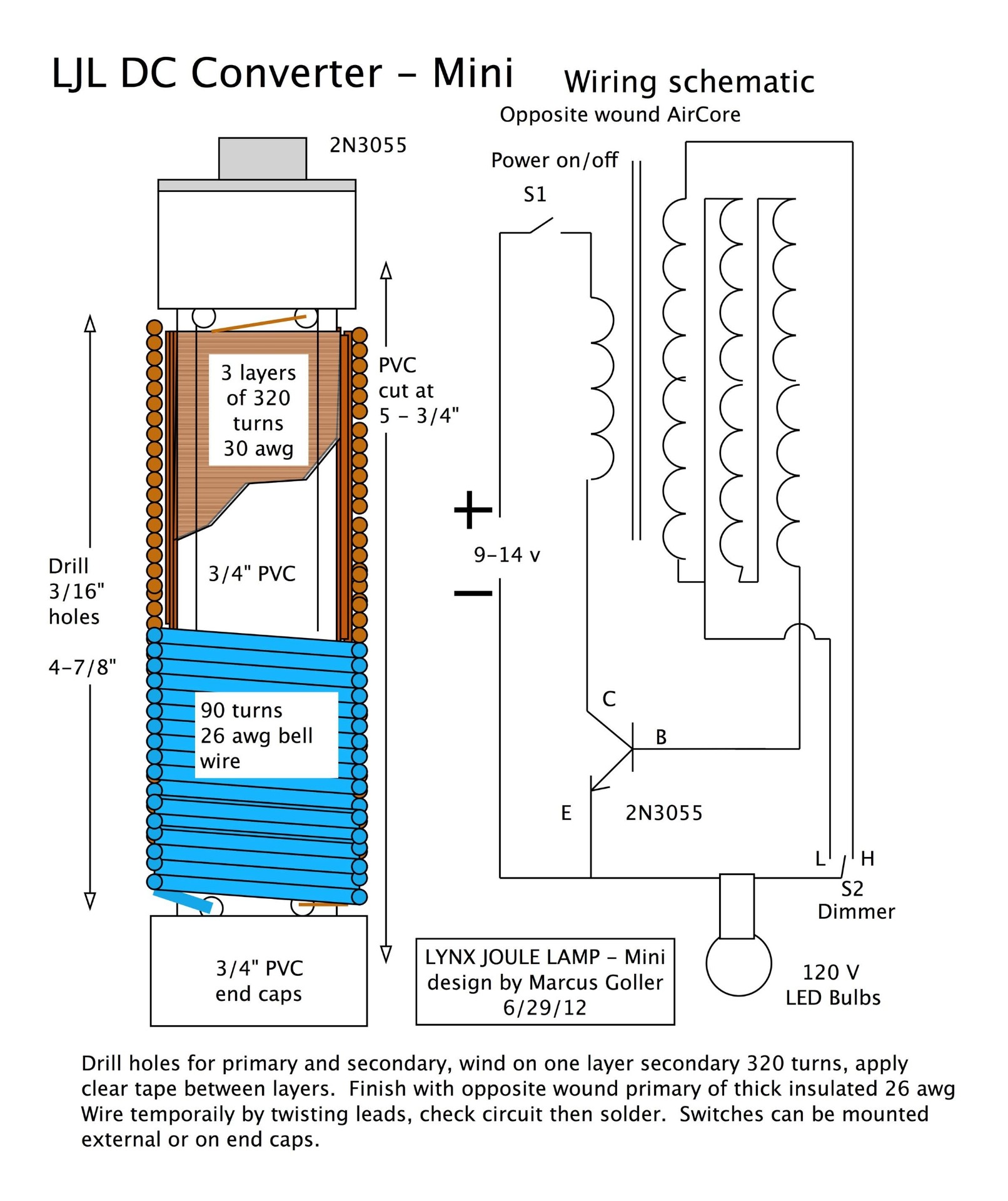

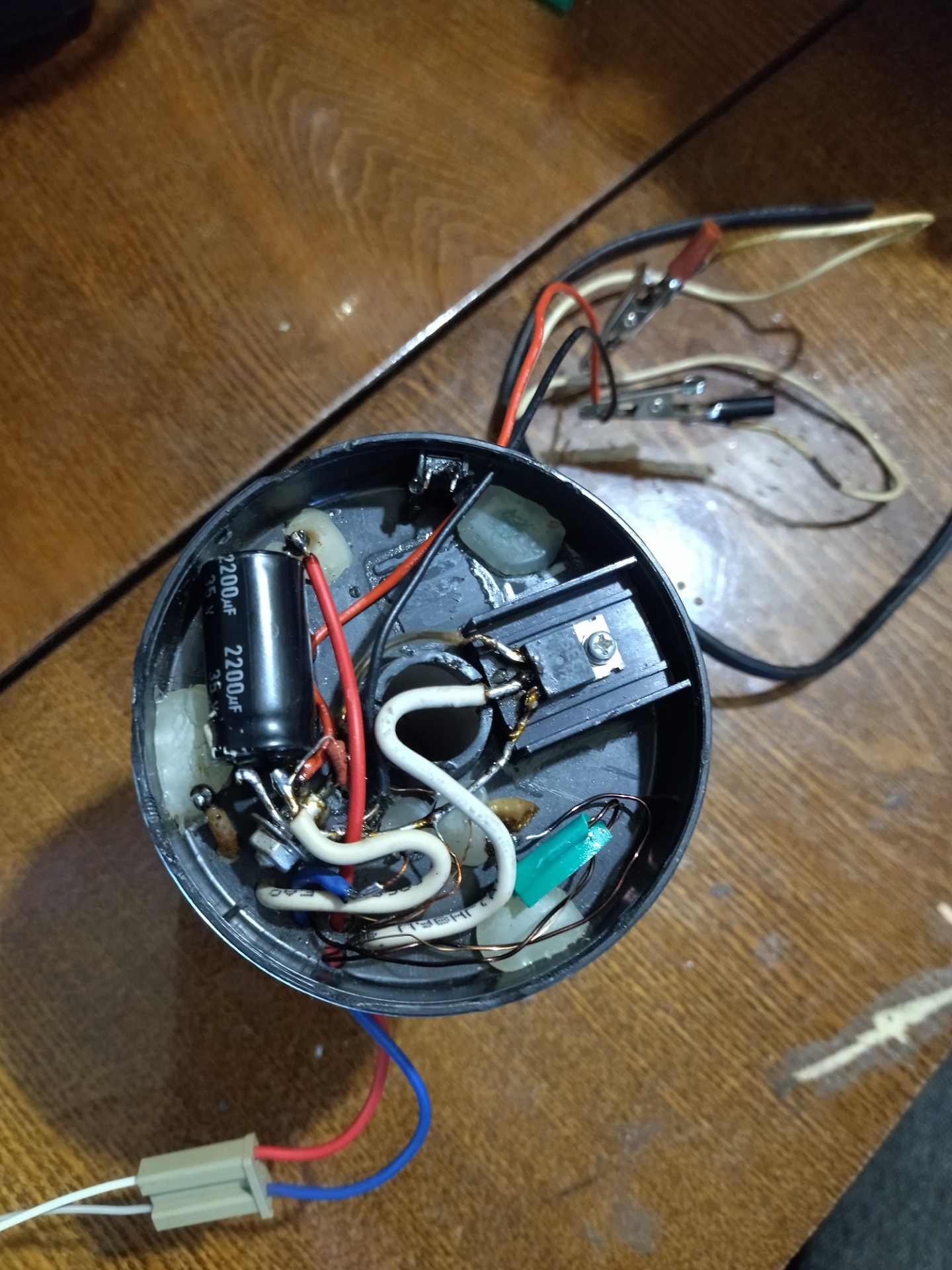

Собрал тут из старой самоделки ( переделал ) вариант Joul Ringer'a от американского коллеги Маркуса

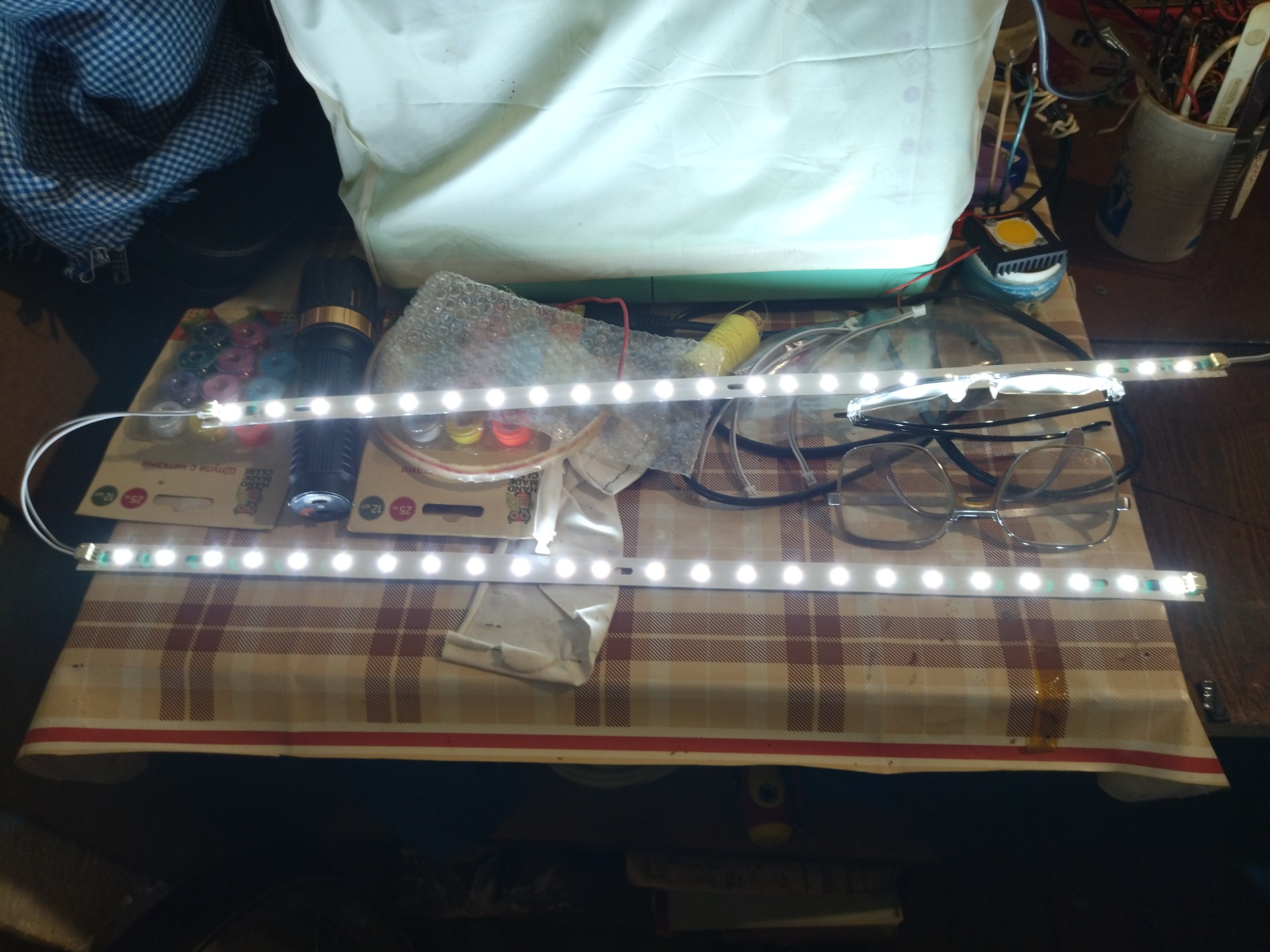

Штука получилась забавная

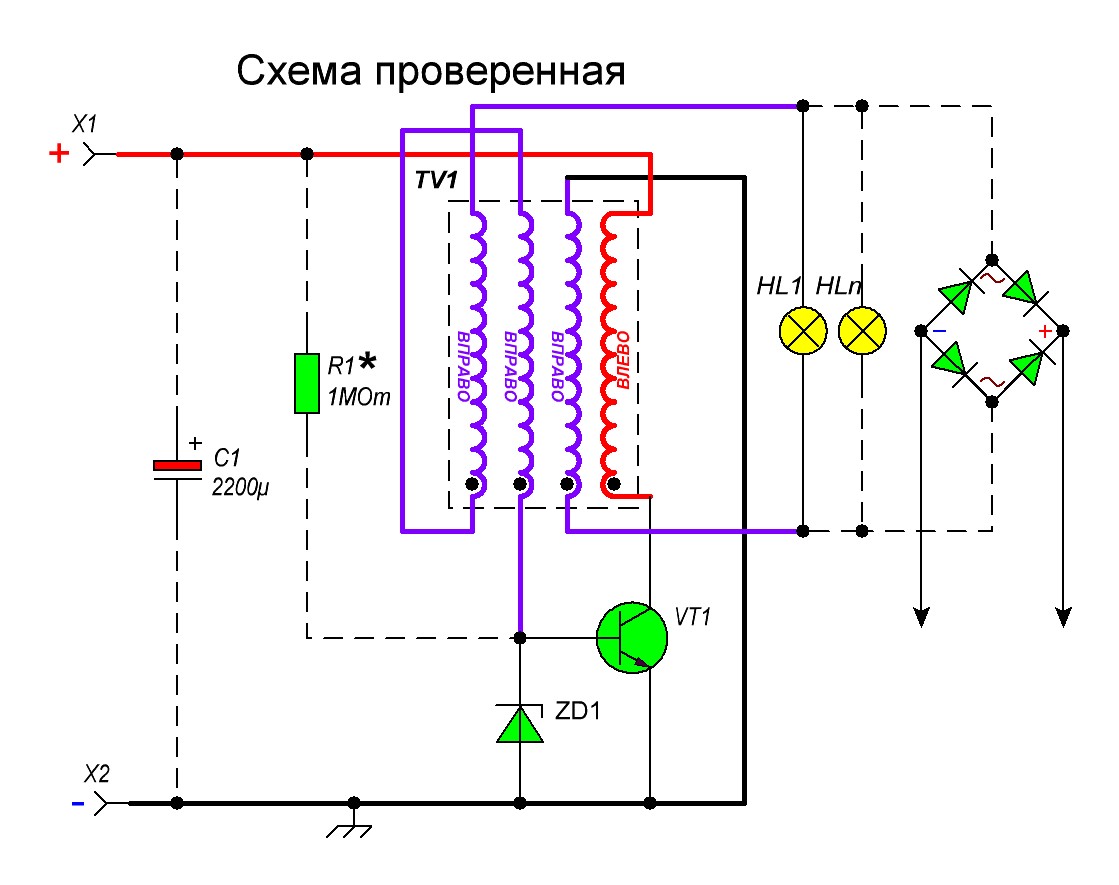

Просто и легко повторяется, главное фазировку не перепутать. И осциллограф для настройки не нужен. Можно самый внешний слой отмотать если что - это коллекторная обмотка транзистора. Начало одного слоя с концом следующего соединяется, для подъёма вольтажа я первый слой включил по своему, на моей схеме это показано, таким способом я поднял вольтаж и нагрузка у меня оказалась как-бы между двумя фазами ( в противофазе ), но как у Маркуса тоже вполне норм, просто в америке вольтаж в два раза меньше чем у нас в россии.
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Штука получилась забавная
А что там получилось по потреблению и по выхлопу?
Если надумаю повторить, то на какие данные ориентироваться? Ну хотя бы примерно...
