Тесла свич - продолжение

5 года 6 мес. назад 5 года 6 мес. назад от amischuk.
amischuk аватар
amischuk
Посетитель
Посетитель
Тесла свич - продолжение #116996

MaxSeti пишет: Эта полумостовая схема не по тесле свич сделана. У тесла свича как я его видел ток через полезную нагрузку заряжает аккумы.
Эту схему надо координально переработать в плане: поставить два степ ап преобразователя со своими дроселями и диодами. Полученное напряжение с преобразователей которое должно быть допустим 48 вольт. Даст разницу напряжений между последовательно соединенными аккумуляторами и напряжением после преобразователей 24 вольта. И вот полезную нагрузку надо соединять между плюсом 48 вольт от преобразователей и плюсом 24 вольта от двух соединенных последовательно аккумов, чтоб ток зарядки аккумов шел через нагрузку.


Здравствуйте!

Ток заряда аккумулятора (его внутреннее сопротивление) зависят от степени его текущего заряда? В этом случае надо подбирать сопротивление нагрузки таким образом, чтобы обеспечить зарядный ток АКБ. Схема управления должна контоллировать до какого момента конденсатор должен быть разряжен. Непонятно насколько будет хорош для акб пульсирующий ток заряда на частоте от десятков герц до десятков килогерц. Больше или меньше энергия отданная аккумулятором в цепь той энергии, которую он забирает во время заряда. По логике акб должен отдавать раза в два (минимум) больше энергии, чем нуждается для заряда.

Зачем повышающий преобразователь? Если перекоммутация пар частично разряженных АКБ из параллельного соединения в последовательное даст необходимое повышение напряжения?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 6 мес. назад
dozor
Живу я здесь
Живу я здесь
Сообщений: 1465
Больше
Автор темы
Тесла свич - продолжение #116998
В продолжении темы. Проверил схему с другим трансом (ферритовое кольцо с бифилярной обмоткой по входу и обычной намоткой по выходу) результат меня порадовал ! Потребление схемы стало всего 70мА (потребление DC/DC преобразователя). На выходе подключена через высокочастотный мост светодиодная лампа 220В 40Вт. Был приятно удивлен когда узнал что эта светодиодная лампочка может работать от постоянного тока причём порог срабатывания её начинается от 38В. Частота переключения "Тесла свича-полумост" 5-6кГц скважность 48%. Решил увеличить мощность на выходе. Буду делать другую схему для этого. О результатах потом отпишусь.
Спасибо сказали amischuk, 1234567890

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 5 мес. назад 5 года 5 мес. назад от amischuk.
amischuk аватар
amischuk
Посетитель
Посетитель
Тесла свич - продолжение #117101

yurum пишет: Я конечно дико извиняюсь, но чёт непойму откудова тут энергия, вот пририсовал схему с кандёрами

Вложение не найдено


если как бы исключить лампочку то кандёры С3, С4, за определённый промежуток времени заимеют мощности к примеру 100 ватт но С1 и С2 потеряют теже 100
energodar.net/energy.php?str=radiantnaya/tesla_switch


Здравствуйте!

Логику переключения аккумуляторов нельзя сравнивать с конденсаторами. Чтобы зарядить аккумуляторы, включенные в параллель на фотографии, на них необходимо подать напряжение большее, чем 12 вольт. Это невозможно сделать на частично разряженном, одном аккумуляторе. Поэтому берут пару частично разряженных аккумулятора и соединяют их последовательно, получая большее напряжение. Этим напряжением и заряжают аккумулятор. Посмотрите попавшиеся случайно график заряда АКБ.

Чем больше заряжен АКБ, тем меньший ток заряда требуется. Поэтому пара последовательно включенных, частично разряженных АКБ, вполне в состоянии обеспечить этот ток. Нагрузка не должна "резать" ток необходимый для заряда АКБ.

Схема должна быть в нелинейной части графика 4-5 последних клеток графика. Это даст прибавку. Полагаю в этом диапазоне и работает Dozor, используя генератор. Нелинейный, в смысле нелинейная зависимость между изменением тока заряда относительно напряжения. Просматривается область, где рост напряжения превалирует над током заряда. Но как в жизни - не знаю.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 5 мес. назад 5 года 5 мес. назад от Group.
Group
Новый участник
Новый участник
Сообщений: 6
Больше
Тесла свич - продолжение #117734

dozor пишет: Продолжаю начатую тему. Собрал новую схему "Тесла свич -полумост" -заработала сразу. Сделал замеры тока потребления и зарядного тока АКБ. Примерно получилось 50% на 48%. Где то примерно половина затраченной энергии возвращается обратно в АКБ. Естественно со временем АКБ будут разряжаться. Но схема эффективная раз уже возвращает хотя бы 48% энергии обратно в АКБ,


Приветствую! Вот рекуперационная схема от v8karlo (форум overunity.com). Схема эта гибрид полумоста с пуш-пулом, использует метод вольтодобавки. Автор ничего не утаил, все описание в ПДФ (простые эксперименты, как дошел до такого решения и т.д.). Хотя даже без ПДФ, принцип работы и так видно на схеме. Данная схема рекуперирует почти всю энергию потребляемую нагрузкой. В конце ПДФ вариант без развязываюшего транса, только на кондерах, но там усложняется из за этого.
Вложения:
Спасибо сказали Romus77, amischuk, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 5 мес. назад 5 года 5 мес. назад от авангард.
авангард
Захожу иногда
Захожу иногда
Сообщений: 74
Больше
Тесла свич - продолжение #117902

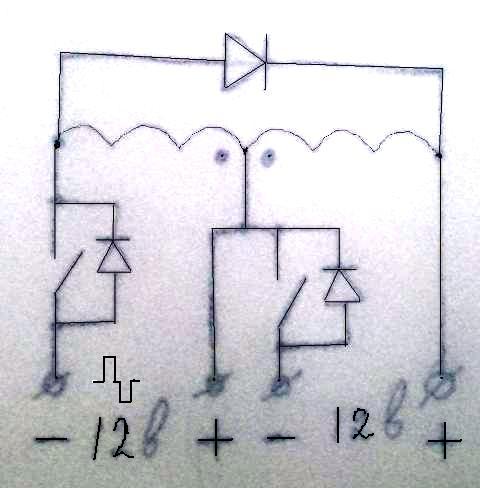

Думаю пригодится кому нибудь.
Вложения:
Спасибо сказали chiksat, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 5 мес. назад
chiksat
Живу я здесь
Живу я здесь
Сообщений: 1637
Больше
Тесла свич - продолжение #117904

авангард пишет: Думаю пригодится кому нибудь.

периливания с пустого в порожнее :woohoo: нагрузку куда циплять, или это не предусмотренно. спасибо. Авангард
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 5 мес. назад 5 года 5 мес. назад от авангард.
авангард
Захожу иногда
Захожу иногда
Сообщений: 74
Больше
Тесла свич - продолжение #117905
Это хороший рекуператор и если настроить хорошо то акб будут заряжаться. Ну а как разряжать их придумать не сложно. Для получения хороших результатов нужно как можно быстрей закрывать ключи. Чтоб ключ закрывался быстрей нужно к затвора подтянуть минус.
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 5 мес. назад
INGWAR аватар
INGWAR
Посетитель
Посетитель
Тесла свич - продолжение #117906
авангард, где про закрывание ключей можно почитать?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 5 мес. назад
авангард
Захожу иногда
Захожу иногда
Сообщений: 74
Больше
Тесла свич - продолжение #117909
Спасибо сказали INGWAR, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 5 мес. назад 5 года 5 мес. назад от chiksat.
chiksat
Живу я здесь
Живу я здесь
Сообщений: 1637
Больше
Тесла свич - продолжение #117912
авангард , скажи ОЭДС одной катушки не только подзаряжает второй аккум , но и питает вторую катушку а хватит ли энергии на дваих ??? или это предварительное насыщения, перед вторым тактом..... и дросселя с сердечником, или без
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
