РК я понял от куда ты взял 2-3а,ты посмотрел ролик чип и дип...но в этом же ролике сказали что использовалась батарея Вольта,ни о каких амперах в ней речи не может быть..только вольты..
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
29jay пишет:
РК я понял от куда ты взял 2-3а,ты посмотрел ролик чип и дип...но в этом же ролике сказали что использовалась батарея Вольта,ни о каких амперах в ней речи не может быть..только вольты..
Все просто, провод то горячий на ощуп, питающий и батарейка нагревается, а это - амперы.
Интересно и другое. Тестором с длинными щупами даже ток не замерить, двигатель перестает работать из-за просадок и может еще из-за чего незнаю
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Это работает даже от батарейки с водой!!!
Можно попробовать с суперконденсатором..
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Я полгода занимался линейным лабораторным блоком питания, даже статью написал с полсотней схем:
multikonelectronics.com/subpage.php?p=6&i=38

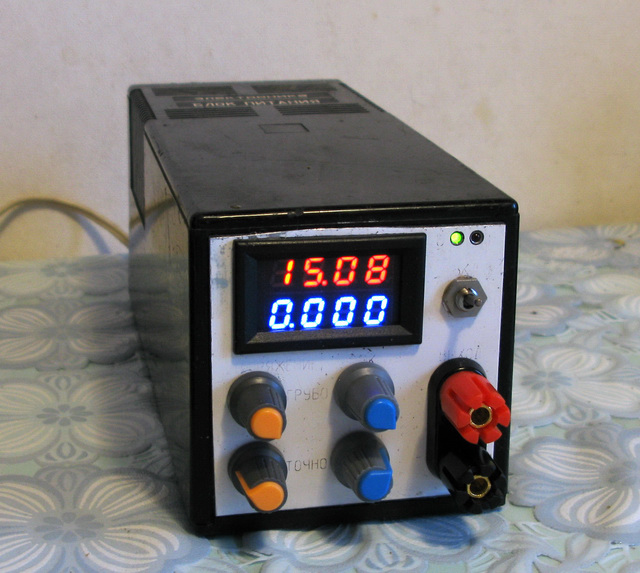

И вот, наконец, получил достаточно простую и очень функциональную схему и обкатал её на блоке питания 15 В х 1,5 А:

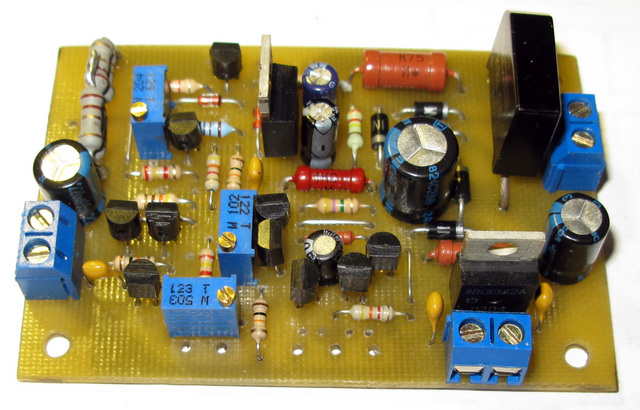

А приятелю сделал источник на 24 В и 5 А с применением той же платы. О простоте платы можно судить по фотографии:
Функции:
- Регулировка напряжения от 0 В грубо и точно.
- Регулировка тока от 0 А грубо и точно.
- Индикация режима - источник напряжения или источник тока.
- Устранены выбросы напряжения при включении и выключении.
- Регулировка тока простыми, не мощными резисторами, что и позволило сделать его таким маленьким.
Полное описание для сборки здесь:
multikonelectronics.com/subpage.php?p=6&i=38#TL11
Может, кому пригодится. Например, аккумуляторы заряжать. Для фотоаппаратов -на микротоках, литий - ионные, гелевые, и другие. И питать всякие поделки линейным источником без шума и помех.
Удачи!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Multik меня заинтересовала ваша схема. Что надо изменить чтобы получить БП с выходом до 40 вольт и током в 10 ампер? Имеется транс ОСМ400, 2х25в обмотки. Вход планирую сделать переключаемый на реле, чтобы не кипели транзисторы при малом напряжении и большом токе.Multik пишет: Здравствуйте долгие лета, коллеги!
Я полгода занимался линейным лабораторным блоком питания, даже статью написал с полсотней схем:
ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]multikonelectronics.com/subpage.php?p=6&i=38
И вот, наконец, получил достаточно простую и очень функциональную схему и обкатал её на блоке питания 15 В х 1,5 А:
А приятелю сделал источник на 24 В и 5 А с применением той же платы. О простоте платы можно судить по фотографии:
Функции:
- Регулировка напряжения от 0 В грубо и точно.
- Регулировка тока от 0 А грубо и точно.
- Индикация режима - источник напряжения или источник тока.
- Устранены выбросы напряжения при включении и выключении.
- Регулировка тока простыми, не мощными резисторами, что и позволило сделать его таким маленьким.
Полное описание для сборки здесь:
multikonelectronics.com/subpage.php?p=6&i=38#TL11
Может, кому пригодится. Например, аккумуляторы заряжать. Для фотоаппаратов -на микротоках, литий - ионные, гелевые, и другие. И питать всякие поделки линейным источником без шума и помех.
Удачи!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Для такой мощности желательно применить трансформатор габаритной мощностью более 0.5кВт. А еще лучше поставить ОСМ1-0.63-У3. Или намотать на двух сложенных вместе кольцах от древних стабилизаторов напряжения Украина-2 СН-315.shakh пишет:
Multik меня заинтересовала ваша схема. Что надо изменить чтобы получить БП с выходом до 40 вольт и током в 10 ампер? Имеется транс ОСМ400, 2х25в обмотки. Вход планирую сделать переключаемый на реле, чтобы не кипели транзисторы при малом напряжении и большом токе.Multik пишет: Здравствуйте долгие лета, коллеги!
Я полгода занимался линейным лабораторным блоком питания, даже статью написал с полсотней схем:
ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]multikonelectronics.com/subpage.php?p=6&i=38
И вот, наконец, получил достаточно простую и очень функциональную схему и обкатал её на блоке питания 15 В х 1,5 А:
А приятелю сделал источник на 24 В и 5 А с применением той же платы. О простоте платы можно судить по фотографии:
Функции:
- Регулировка напряжения от 0 В грубо и точно.
- Регулировка тока от 0 А грубо и точно.
- Индикация режима - источник напряжения или источник тока.
- Устранены выбросы напряжения при включении и выключении.
- Регулировка тока простыми, не мощными резисторами, что и позволило сделать его таким маленьким.
Полное описание для сборки здесь:
multikonelectronics.com/subpage.php?p=6&i=38#TL11
Может, кому пригодится. Например, аккумуляторы заряжать. Для фотоаппаратов -на микротоках, литий - ионные, гелевые, и другие. И питать всякие поделки линейным источником без шума и помех.
Удачи!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Над этим вопросом я тоже думаю. У меня сгорел в который раз старинный источник на транзисторах П4Э. У него напряжение до 50 В и ток 2 А. Там секционированная выходная обмотка и стоит переключатель и регулятор плавного изменения напряжения в небольшом диапазоне. Режима источника тока нет. Стоит зашита. Так вот я не знаю, как будет себя вести схема в режиме источника тока. Она же установит напряжение в зависимости от нагрузки, если сильно меньше установленного, транзисторы раскалятся.shakh пишет: Multik меня заинтересовала ваша схема. Что надо изменить чтобы получить БП с выходом до 40 вольт и током в 10 ампер? Имеется транс ОСМ400, 2х25в обмотки. Вход планирую сделать переключаемый на реле, чтобы не кипели транзисторы при малом напряжении и большом токе.

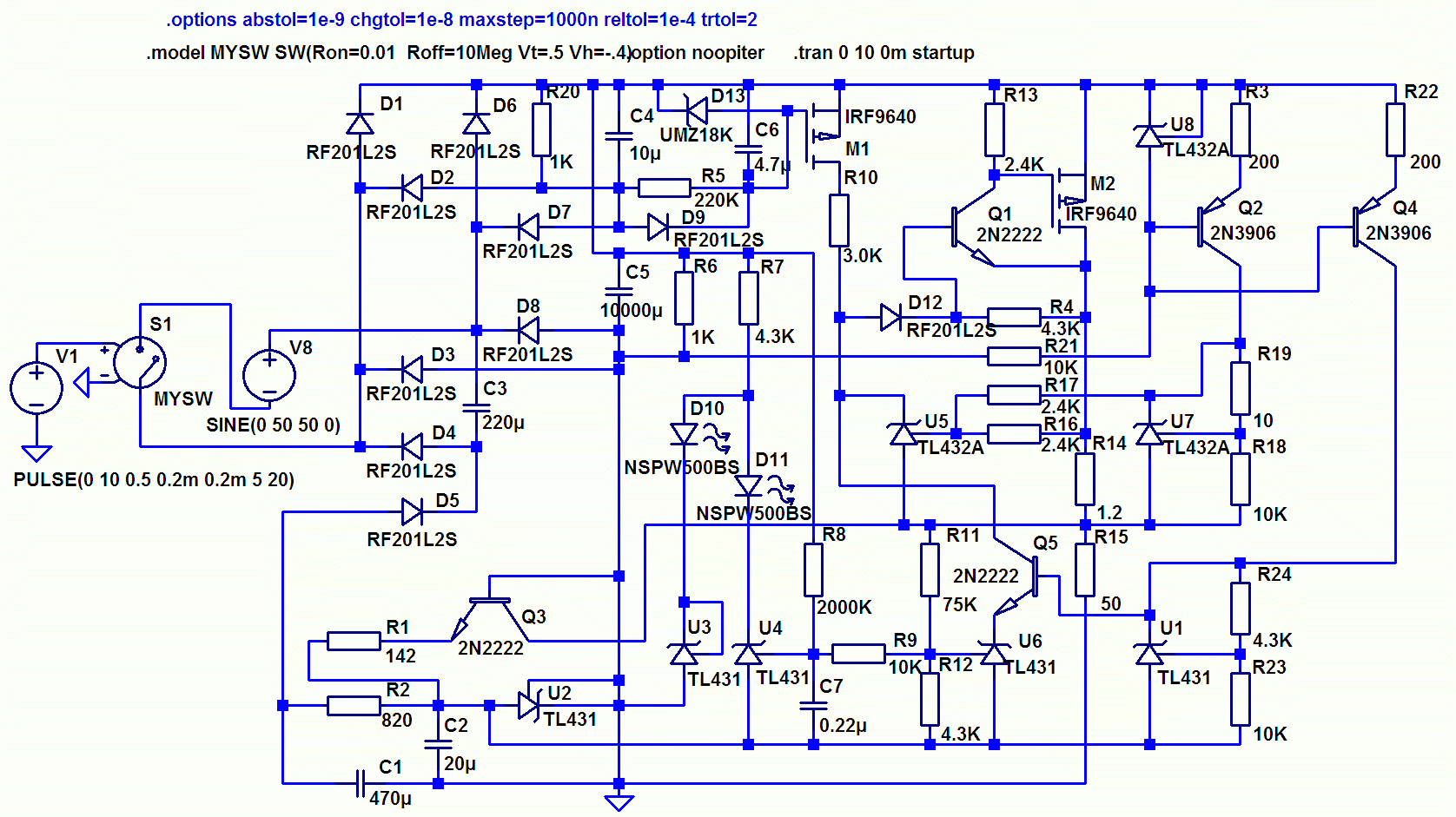

Теперь по существу вопроса. Предельное напряжение схемы определяется напряжением пробоя TL431. Оно заявлено 35 В. Для того, чтобы использовать его в схемах с бОльшим напряжением, я делаю примочку из высоковольтного транзистора Q5, как показано на рисунке:
Модель прилагаю.
Но при увеличении напряжения увеличиваются токи в резисторах и мощность, которая в них рассеивается.
Что касается тока в 10 А, - для линейного источника это проблема, которую решают по-разному. И здесь я не советчик. Если бы мне поставили такую задачу, скорее всего, я бы её решил, но не мимоходом, отделавшись тремя фразами, а в результате нормальной разработки длиной в пару месяцев.
Я сейчас заканчиваю другую схему, которую уже испытал. Она немного сложнее, но лучше. В ней на выходе транзистор включён по схеме с общим истоком. Меньше напряжение на нём падает. Когда выложу, не знаю. Есть много другой работы.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
