Генераторы ns для БТГ

wkaktuz пишет:

diod пишет:

wkaktuz пишет: Диод, обсолютно в любой катушке будет 2 импульса ОЭДС, на входе и в точке соединения с ключем.
От одного из них необходимо избавиться.

А конкретнее!? Что-то все только загадками говорят!

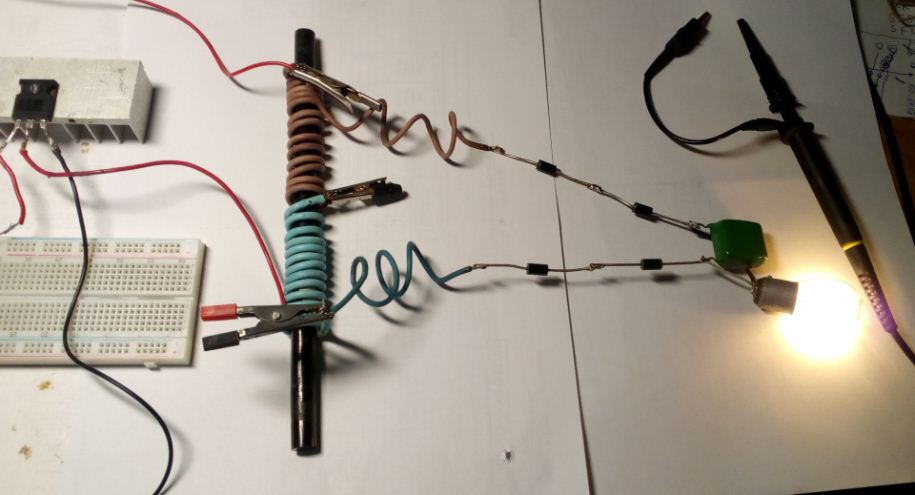

Видео не моё, но проверил в разных интерпритациях и результаты меня очень порадовали в моей установке по сбору энергии.

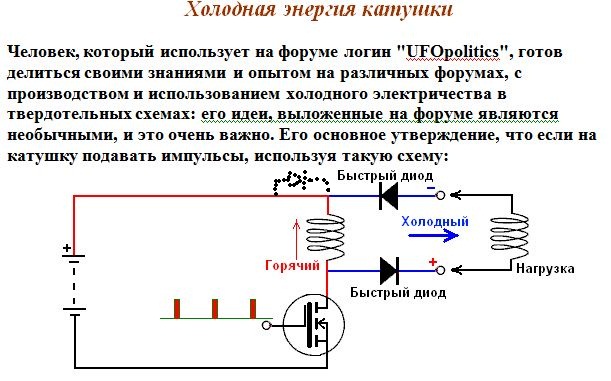

Не согласен я с этим видео! Про два импульса написать написали, а вот что знак на индуктивности тоже изменится (тоже дважды, скажем так, хоть это и не совсем правильно) на противоположный, об этом почему-то многие (если не все!) забывают! На верхнем выводе индуктивности при замыкании ключа у нас + , а на нижнем, на стоке транзистора - Диод у нас включен катодом к верхнему выводу дросселя! После размыкания ключа у нас на нижнем выводе появится +, а на верхнем соответственно - А диод у нас как стоит!? Правильно, катодом к появившемуся минусу!!! Дальше объяснять??? Еще раз напишу, в последний раз!!!! После размыкания ключа, хоть он стоит только с одной стороны индуктивности, хоть по обе стороны от дросселя и размыкает оба вывода ВСЕГДА НА ВЫВОДАХ ИНДУКТИВНОСТИ ЗНАК БУДЕТ МЕНЯТЬСЯ НА ПРОТИВОПОЛОЖНЫЙ ПРИ ОБРЫВЕ ЦЕПИ! ВСЕГДА!!!

Видео не моё, но проверил в разных интерпритациях и результаты меня очень порадовали в моей установке по сбору энергии.
[/quote]

Распределенный резонанс. Широко применяется в радиопередающих устройствах.

Нормальное видео. Накачали катушку, отпустили, и ОЭДС взлетела. Поднимаем напругу питания, ОЭДС ползет вверх, доползает до открытия защитного стабилитрона в транзисторе, и дальше не растет. Так как нагрузки нет, кроме щупа осла, то и разряд выброса медленный. Все по классике.
Вкактус, энергию не только собрать надо... А еще бы сравнить с потребленной.

Сидорович пишет: Нормальное видео. Накачали катушку, отпустили, и ОЭДС взлетела. Поднимаем напругу питания, ОЭДС ползет вверх, доползает до открытия защитного стабилитрона в транзисторе, и дальше не растет. Так как нагрузки нет, кроме щупа осла, то и разряд выброса медленный. Все по классике.
Вкактус, энергию не только собрать надо... А еще бы сравнить с потребленной.

Пока на данном этапе изучаю этот вопрос. Но результаты довольно интересные, во первых в катушке очень высокое статическое поле возникает, т.е. катушка в таком исполнении начинает работать как тесла, в нижней части токовая составляющая, в верхней части начинают светиться неонки, подключая импульс ОЭДС на лампу накаливания 220 вольт 25 ват и на заземление, лампа светит практически в полный накал.
Выходная энергия не превышает энергию потребления от источника, но повторюсь, этот вопрос необходимо как следует изучить.

Пробежался по форму какое 555 вы хоть смотрите время включения это ужас вот вам древняя микросхема и то лучше 40xx
у

также осцилограф с ростом частоты гдето грубо от мегагерца будет показывать меньше амплитуду, чем она есть на самом деле. это надо смотреть в документации счупа.

Поигрался немного с этой старой темкой

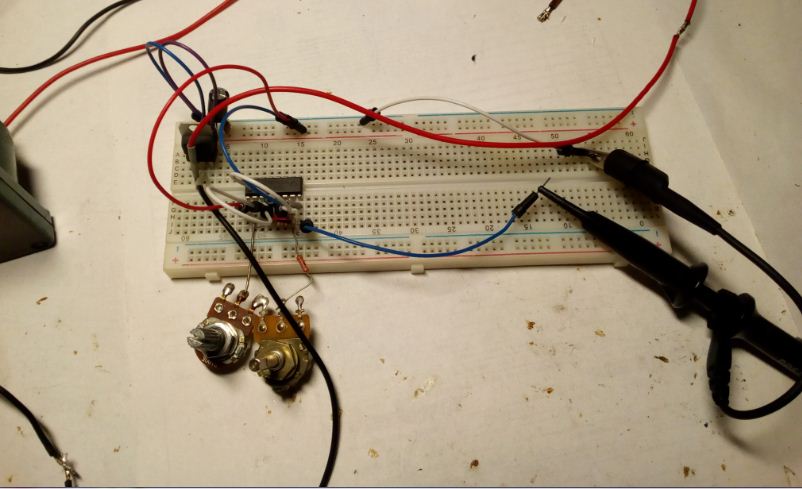

В общем генератор CD4049 полевичек питание 12 вольт нагрузка лампа 220 вольт 15 ват горит почти на полный накал.

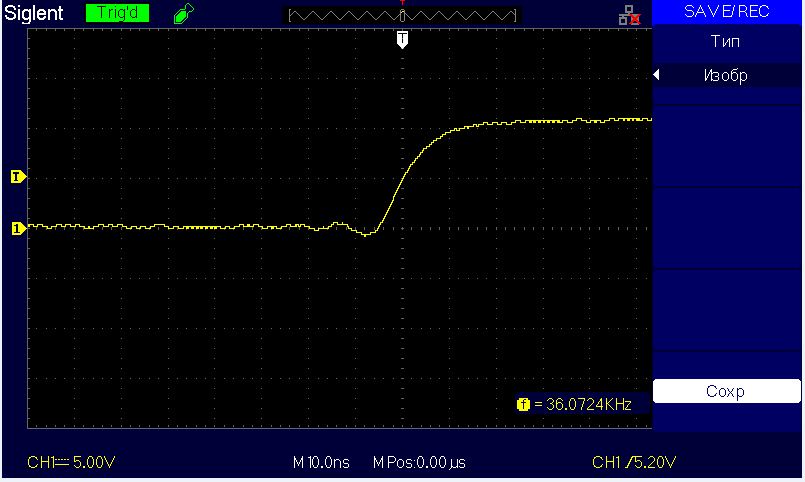

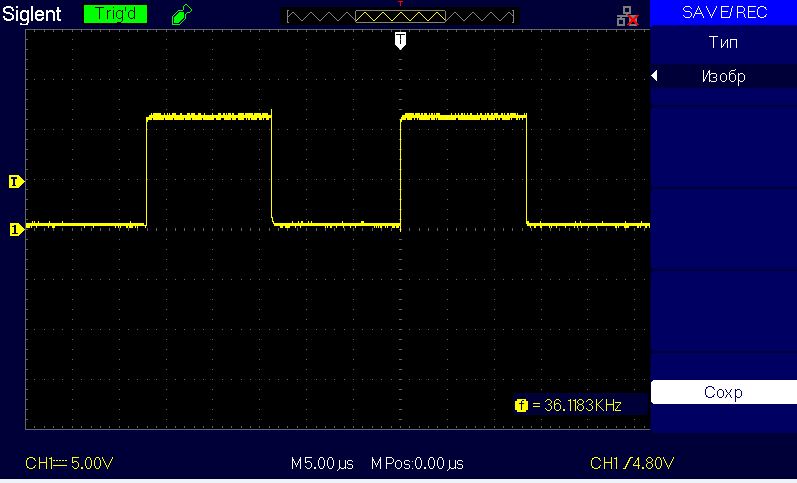

Смотрите осциллограммы

mobilayzer пишет: нагрузка лампа 220 вольт 15 ват горит почти на полный накал.

Смотрите осциллограммы

И где тут нагрузка

---

ЛАМПОЧКА 220 ВОЛЬТ 15 ВОЛЬТ, стандартная автомобильная лампочка, по габаритам даже 21 ватта нет.

Согласен. На стоке видны импульсы 80 вольт ОЭДС с лампочкой. Интерсно, как 220 вольт лампочка застветилась на весь накал, если выброс достаёт всего 80 вольт (клетка 20 вольт написанно)?

Я разбираюсь не дурак и лампочку могу отличить автомобильную от холодильной.
Я не писал что она горит на весь накал и что там есть се просто делюсь с людьми опытами практические опыты смотреть приятней чем куча страниц бла-бла-бла читать противно.
