Супердвойка - практика

Думаю, если супердвойка работает, то в ней реализуется режим приумножения импульса. Это можно на примере трансформатора показать, когда токи текут в обмотках в разные стороны, то они отталкиваются, работает закон сохранения импульса, первичка толкает, вторичка отталкивает. Но если токи идут в одну сторону, то имеем притяжение между токами, тут работает режим приумножения импульса....

марк пишет:

o-lega пишет: Думаю, если супердвойка работает, то в ней реализуется режим приумножения импульса. Это можно на примере трансформатора показать, когда токи текут в обмотках в разные стороны, то они отталкиваются, работает закон сохранения импульса, первичка толкает, вторичка отталкивает. Но если токи идут в одну сторону, то имеем притяжение между токами, тут работает режим приумножения импульса....

Конкретнее что на что умножается?

Если конкретнее, то делается опыт, правильно измеряется мощность и тема форума закрывается!

i.ibb.co/pZsQssK/image017.jpg

i.ibb.co/Nyr54WS/image018.jpg

Супердвойка с реле - yadi.sk/i/AGLI7CFuJShD3w
Нарисуйте мне схему с реле по этому описанию пожалуйста...

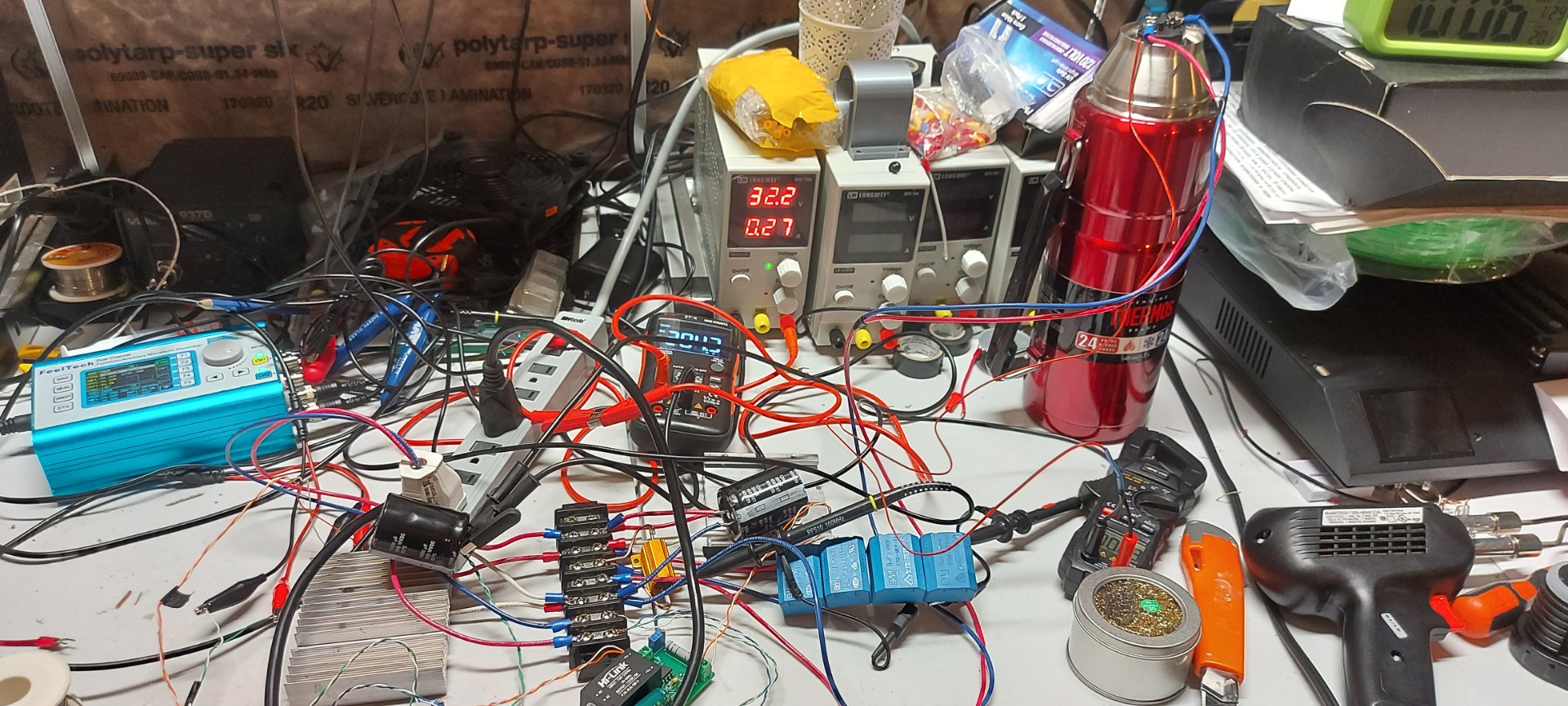

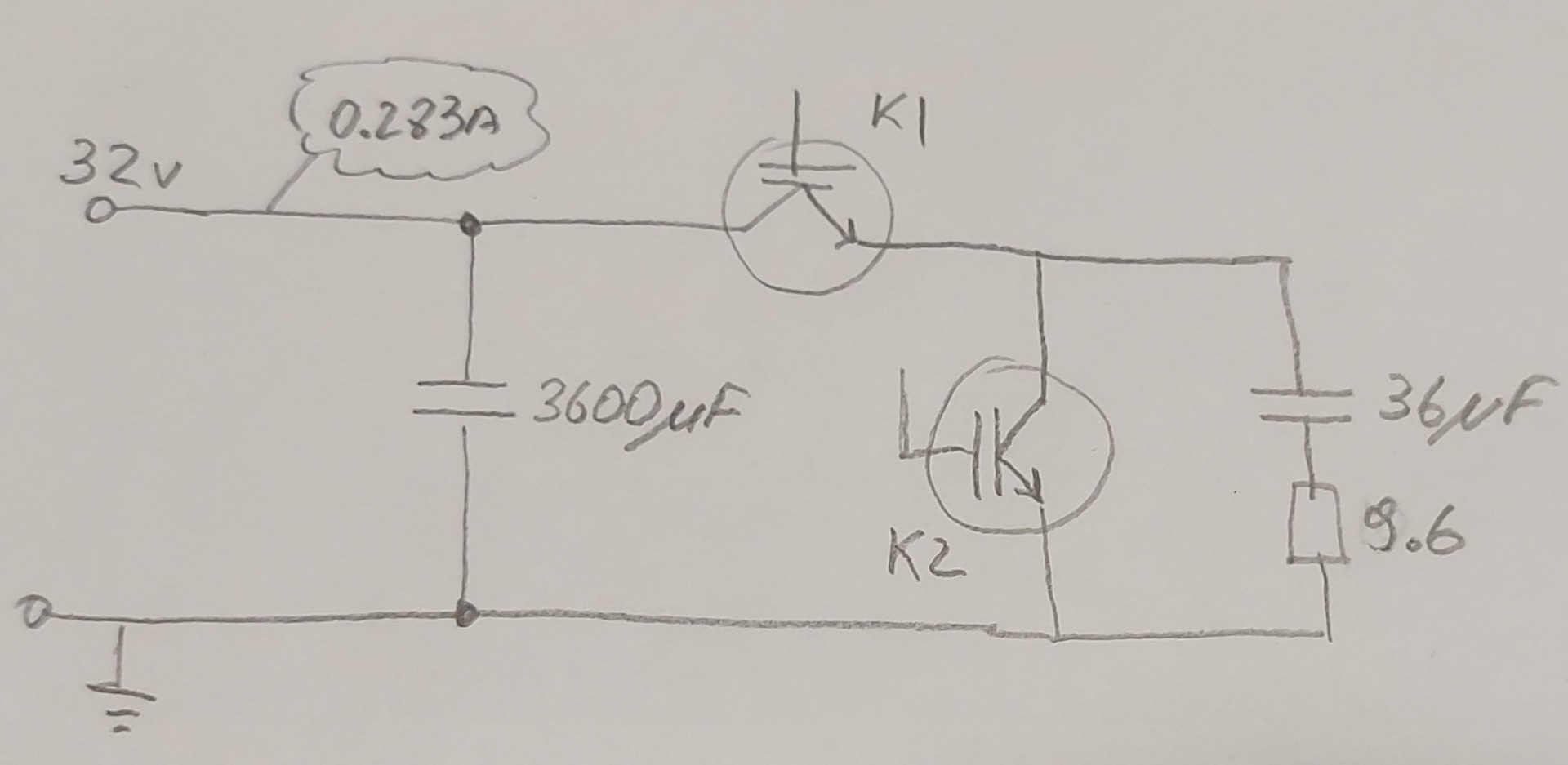

Схема опыта такая



Заряжаем и разряжаем кондер полностью

Частота 260Гц скважность 45% с фазовым сдвигом на 180гр

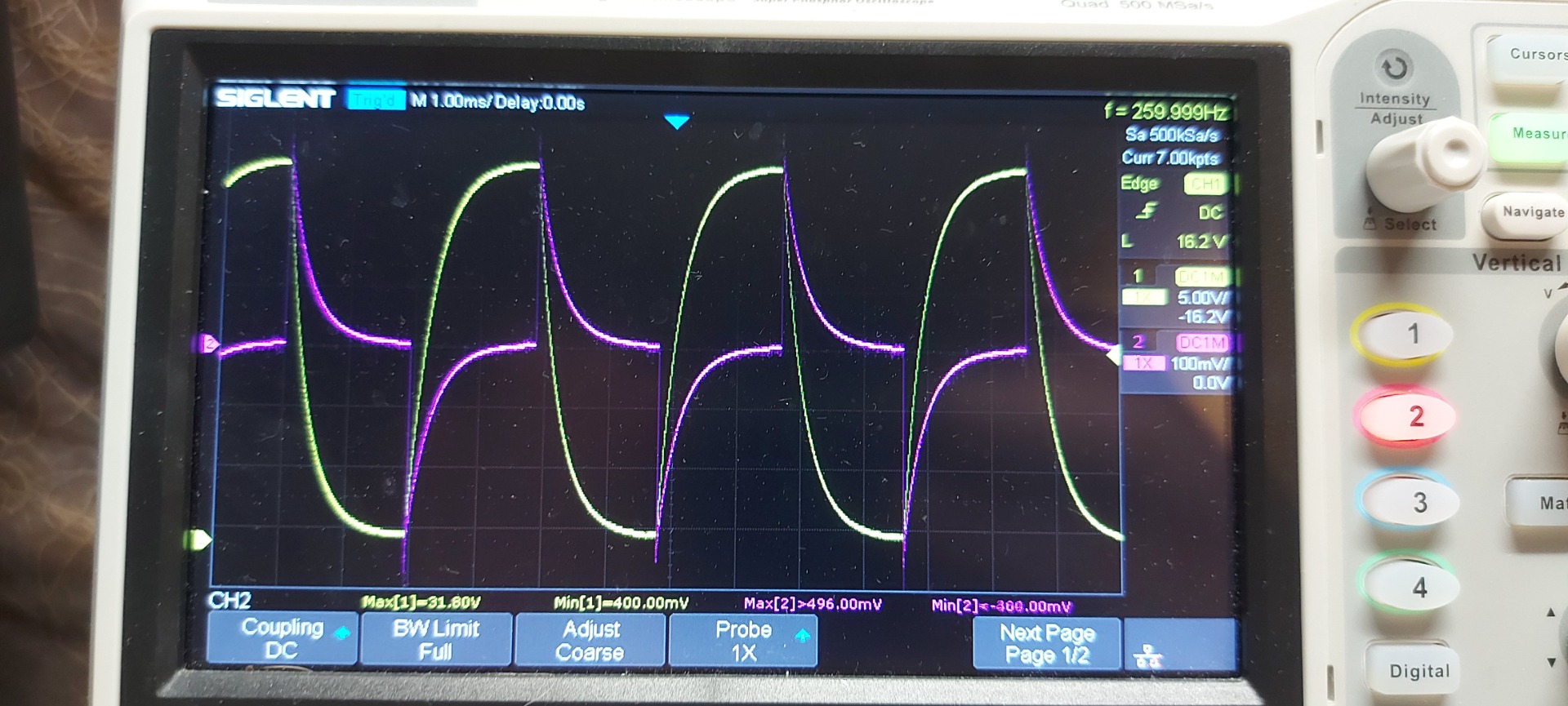

Жёлтый луч - напряжение на кондере
Фиолетовый - напряжение на шунте 0.1 ом в цепи нагрузки



Видно что диаграммы заряда-разряда одинаковые и занимают одинаковую площадь

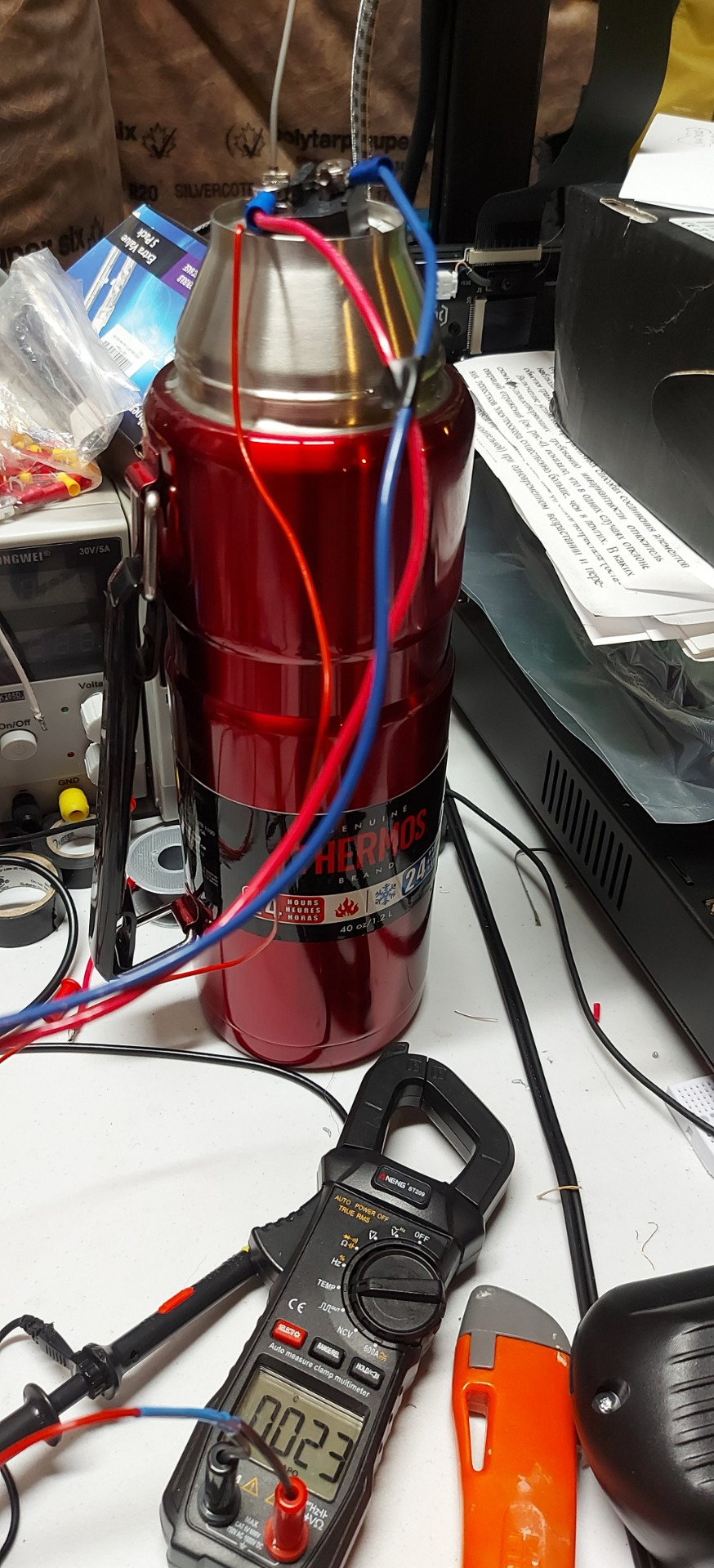

Тен 9.6ом вставлен в мет. термос с 1200гр воды



Напряжение сглажено электролитами 3600мкФ, питание осуществляется постоянным током 32в 283ма, никаких ощутимых пульсаций на них нет

Качаем кондер 36мкФ

Результат такой получился, 1200гр воды нагревается на 9 градусов за час мощностью 9вт, затрачено 0.009кв/ч, теперь пересчитаем в джоули

1200гр * 4.186 * 9градусов = 45200дж = 0.0126квч
Эффективность порядка 1.4 плюс потери в термосе
Потери в термосе не известны

Проверил тепловые потери термоса оказались 2 градуса в час, т е реальная эффективность супердвойки в районе 1.5

Вы уже поняли что Эффект #1 полный заряд-разряд работает, можно например сделать СЕ качер или мост на этом принципе или инвертор

Следующий этап это Эффект #2, а конкретно манипуляция диаграммой заряда-разряда
Это по теме Андрея Мищука

Как работает, известно что ток подзарядки почти заряженного кондера совсем небольшой, но при этом ток разряда полностью заряженного кондера максимальный

Надо проверять

Для измерения эффективности системы можно отключить питание и на нескольких циклах посмотреть сколько напряжение потерял электролит питания и посчитать потерянную мощность и сравнить с мощностью на нагрузке.

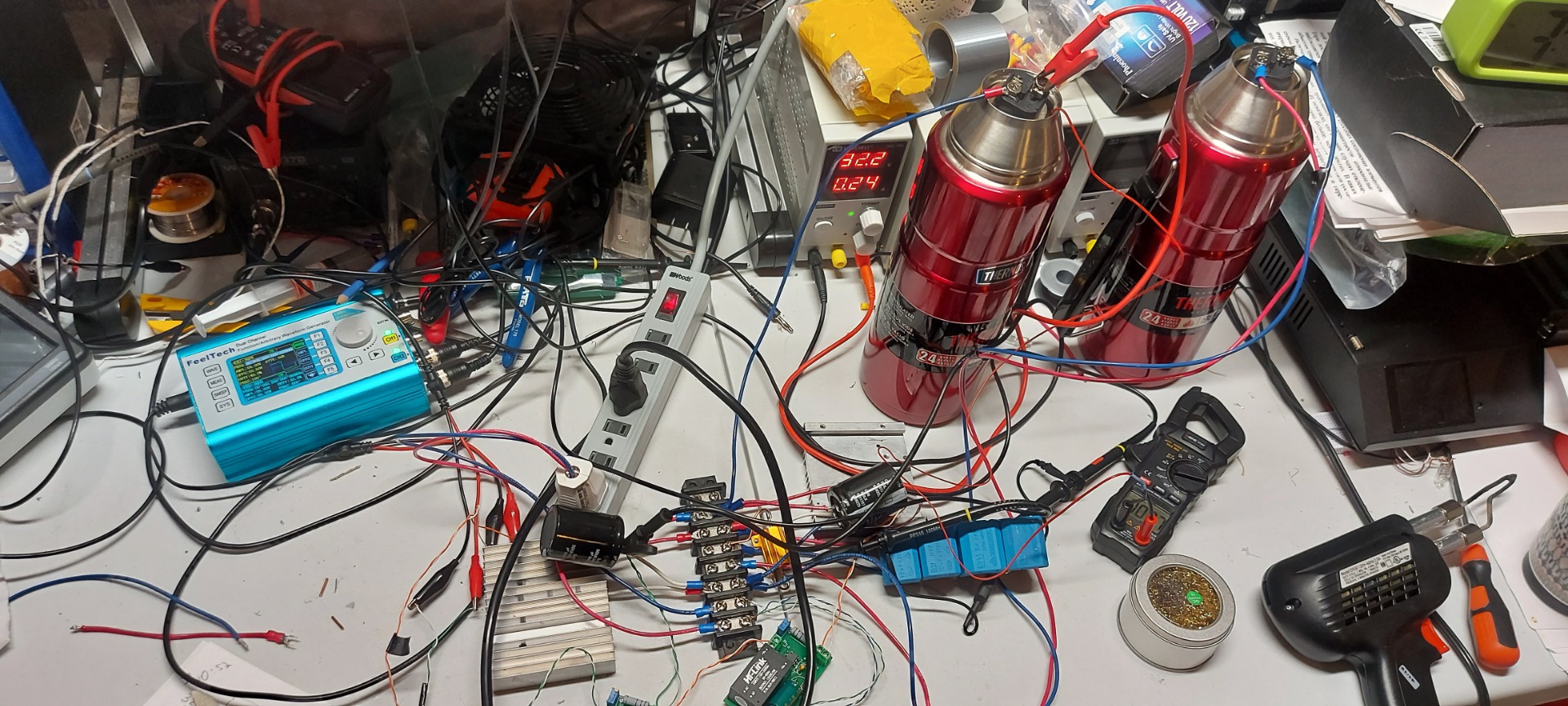

Была мысль поставить ещё один тен до электролитов и второй термос, разница температур даст точный коэффициент эффективности

Подключил дополнительный тен по питанию, он вообще не греется, при этом тен нагрузки греется, остальные параметры остались как есть, потребление присело на 30ма.

Вывод какой для себя делаю, что именно импульсный заряд и разряд кондера даёт нагрев тена, в этом направлении надо дальше работать, это проясняет некоторые моменты по Клесову

Добрый.
Не греется, потому что заперт(постоянка же). Рекомендую вместо него поставить лампу накаливания (Что б визуально наблюдать) согласно напряжению. Если результат сохраняется, то всё отлично.
