Клесов индукционный котел - практика

Виталий пишет:

Юрий М пишет: лажа всё это, афтар думает что он зарядил 2 кандёра по 320мкф а потом их разрядил в никуда на разогрев транзисторов а потом катушка эту потраченную энергию ему восполнит да ещё самозапит пририсовал..... кино и немцы

Юрий, там оказывается в схеме, не всё так просто. И на момент включения транзисторов, на конденсаторах 320 мкФ напряжение всего 0,7 В (падение на обратно включенных диодах). В третью часть полупериода они как бы исключены из контура (зашунтированы диодами. В общем тут нельзя торопиться, в разборе принципа работы схемы. Нужно "отслеживать" практически каждое мгновение. Например: подключаем ИП, первые микросекунды происходит заряд С1 до напряжения ИП. Конденсаторы С2 и С3, пока не участвуют в работе схемы так как ток через индуктивность еще не пошёл, в этот момент, схема "увидев" полностью заряженный С1 на 2 мкС подключает его к катушке, при этом С2 и С3 ещё полностью разряжены и нет никакого КЗ.... И т.д., и т.п. Я рассказал (как сам понял), только о первых микросекундах после нажатия кнопки "пуск", а там их в периоде целая 1000.

Виталий, Клесов, как я понимаю, не сельский электрик. Видимо Клесов имеет какую то математическую зацепку ... И согласно этой "математики" чего то сделал ( ну чуть-чуть утаил ). Не зная математического аппарата (откуда, шо, куда, скоко, зачем, почему) все это гадание на кофейной гуще. Конечно есть базовые законы физики. Но блин, чем черт не шутит... А возможно это просто развод. Человек ведь начал жизнь с нуля, на новом месте, после 2014 года.

[quote="Виталий" Нужно "отслеживать" практически каждое мгновение. Например: подключаем ИП, первые микросекунды происходит заряд С1 до напряжения ИП.


Оследить два , три периода работы СКК и проведя замеры на всех элементах, можно разобраться с работой СКК.

Добрый день коллеги!Хочу выразить признательность Виталию! Он первый обратил внимание ,что подпитывающий высоковольтный импульс подается на конденсаторы в момент максимума напряжения на них. При этом ток -равен нулю.
Так вот,этот высоковольтный импульс- дозаряжает конденсаторы колебательного контура до своего потенциала,с последующей разрядкой конденсаторов на индуктивность - но с уже намного большим током! Как результат- растет амплитуда тока и напряжения в резонирующем колебательном контуре.
Из моего личного опыта :резонирующий колебательный контур -легко адсорбирует высоковольтные даже безтоковые импульсы. Я экспериментировал с ВВ импульсами ОЭДС,конденсаторы его воспринимают хорошо,быстро заряжаются.

Лично я на приведенной конфигурации схемы не зацикливаюсь.Важен сам принцип.А принцип в том-чтоб подать ВВ импульс в пик синусоиды.Вот Клесов и разряжает мощный конденсатор на резонирующий КК.Это и есть основа.
И да,два ключа при этом- очень даже хорошо! Как оказалось-при использовании двух ключей(верхнего и нижнего синхронно) -напряжение результирующее намного выше !
Для себя, конфигурация установки выглядит следующим образом;
1.Раскачиваю паралельный КК в резонансе импульсами постоянного тока МАЛОЗАТРАТНО.
2.В пик синусоиды резонирующего КК подам разряд конденсатора(50-100мкф/620 в.) Именно для этого нужны мощные Клесовские ключи! Ключики прикупил,а нужных драйверов -пока нету...
3.Сьем с резонирующей индуктивности можно попробовать как нарисовал Клесов,а можно и по другому- путем копирования магнитного поля по FM-му.
( был на форумах такой юзер- FМ)
Именно так делаю я.Никого не уговариваю,-просто делюсь опытом,может кому надо.

понял, я давно это рисовал но никто внимание не обратил

на фоне уже присутствующего напряжения на контуре подать импульс тока и вот отчёт мощности импульса будит происходить от этого присутствующего напряжения

Forest пишет: Лично я на приведенной конфигурации схемы не зацикливаюсь.Важен сам принцип.А принцип в том-чтоб подать ВВ импульс в пик синусоиды.Вот Клесов и разряжает мощный конденсатор на резонирующий КК.Это и есть основа.
И да,два ключа при этом- очень даже хорошо! Как оказалось-при использовании двух ключей(верхнего и нижнего синхронно) -напряжение результирующее намного выше !
Для себя, конфигурация установки выглядит следующим образом;
1.Раскачиваю паралельный КК в резонансе импульсами постоянного тока МАЛОЗАТРАТНО.
2.В пик синусоиды резонирующего КК подам разряд конденсатора(50-100мкф/620 в.) Именно для этого нужны мощные Клесовские ключи! Ключики прикупил,а нужных драйверов -пока нету...
3.Сьем с резонирующей индуктивности можно попробовать как нарисовал Клесов,а можно и по другому- путем копирования магнитного поля по FM-му.
( был на форумах такой юзер- FМ)
Именно так делаю я.Никого не уговариваю,-просто делюсь опытом,может кому надо.

И снова, и снова, Саша Юровский.... Он делает тоже самое...
Разряжать конденсатор можно как в пике синуса, так и в его точке перехода. Что лучше? Решение индивидуальное.

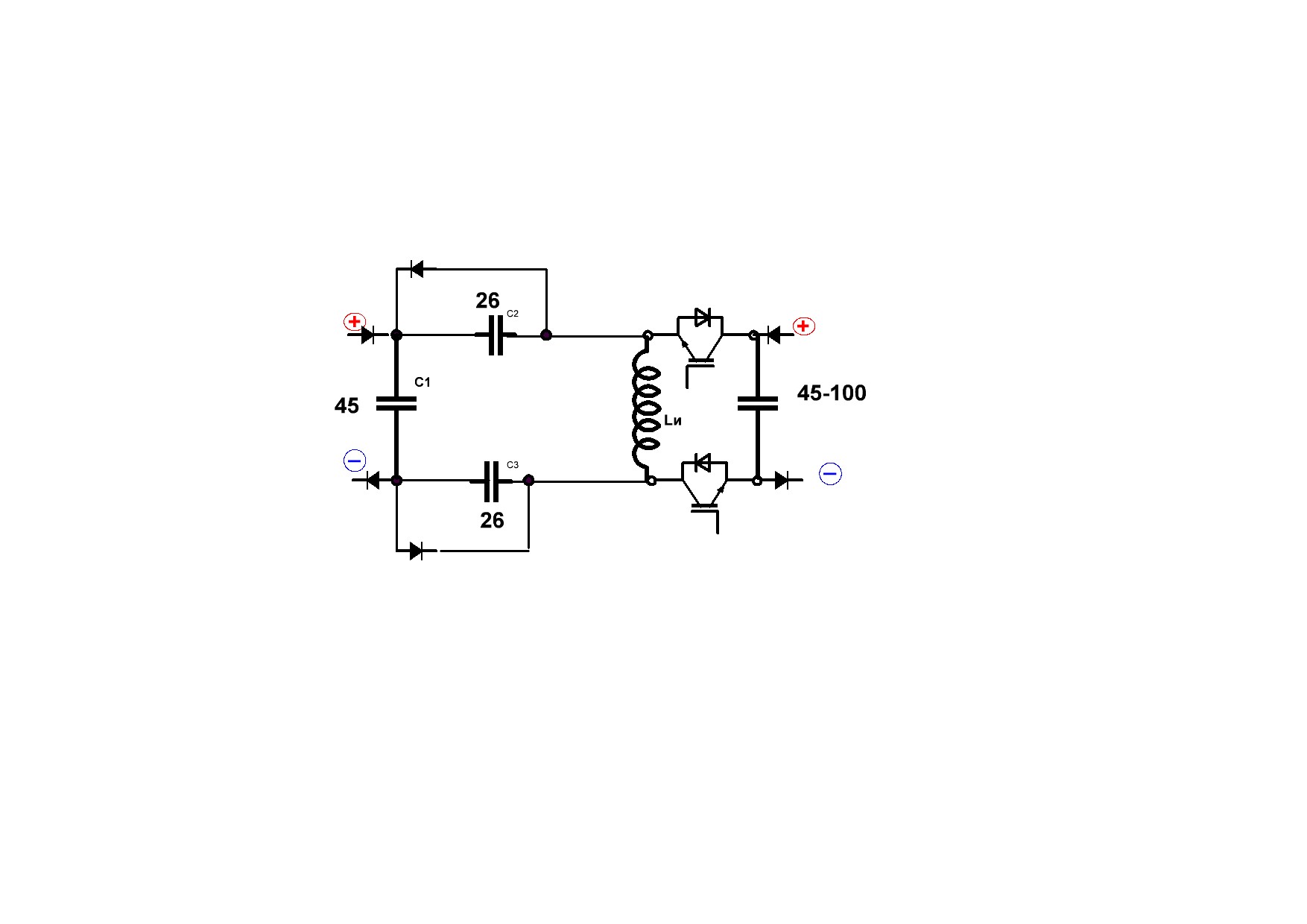

Прочёл вчера вечером всю тему. Разобрался ли как она (схема СКК) работает?, сомневаюсь. Приблизительно вроде понял, но есть сомнения, развеять которые можно только проведя самостоятельные опыты. Дабы обезопасить себя от хуерверков с ключами, решил всё таки изменить схему накачки контура. Думаю, что в замысел Клёсова, мои изменения не внесут отрицательных последствий. Левая часть - СКК, правая - накачка. Так как контур, судя по рассказам, сам неплохо колеблется, думаю подкачка возможна и через несколько периодов. Эксить планирую тем, что "под рукой". Не особо заморачиваясь точным копированием. Сохраню только "пропорции" ёмкостей СКК.

Я в начале тоже сохранял ключи, применив два источника питания :
подкачку делал в пределах от 1 до 20 гармоник.

Ю 2810 пишет: Я в начале тоже сохранял ключи, применив два источника питания

:
подкачку делал в пределах от 1 до 20 гармоник.

А как-же у вас левая часть питания задействована???

Так,как и правая.
