56мкГ

Osbourne пишет: 56мкГ

Повесь на ключи дроссель с хорошей индуктивностью и увидишь что будет на конденсаторе, на который будет сбрасываться обратка после закрытия ключей! Но высоким можешь убить транзисторы, поэтому и нужен сброс с накопителя на нагрузку, чтобы напруга не росла выше ОБР ключей! Хотя бы дроссель от ЛДС на 80вт. старого типа повесь. Там индуктивность около 1 генри. Или на хорошем куске феррита намотай, или на железе. Можно готовый откуда то взять, или использовать первичку мощного транса.

включение нагрузки паралельно кондеру 80мкФ эффекта не дает, потребление сильно растет

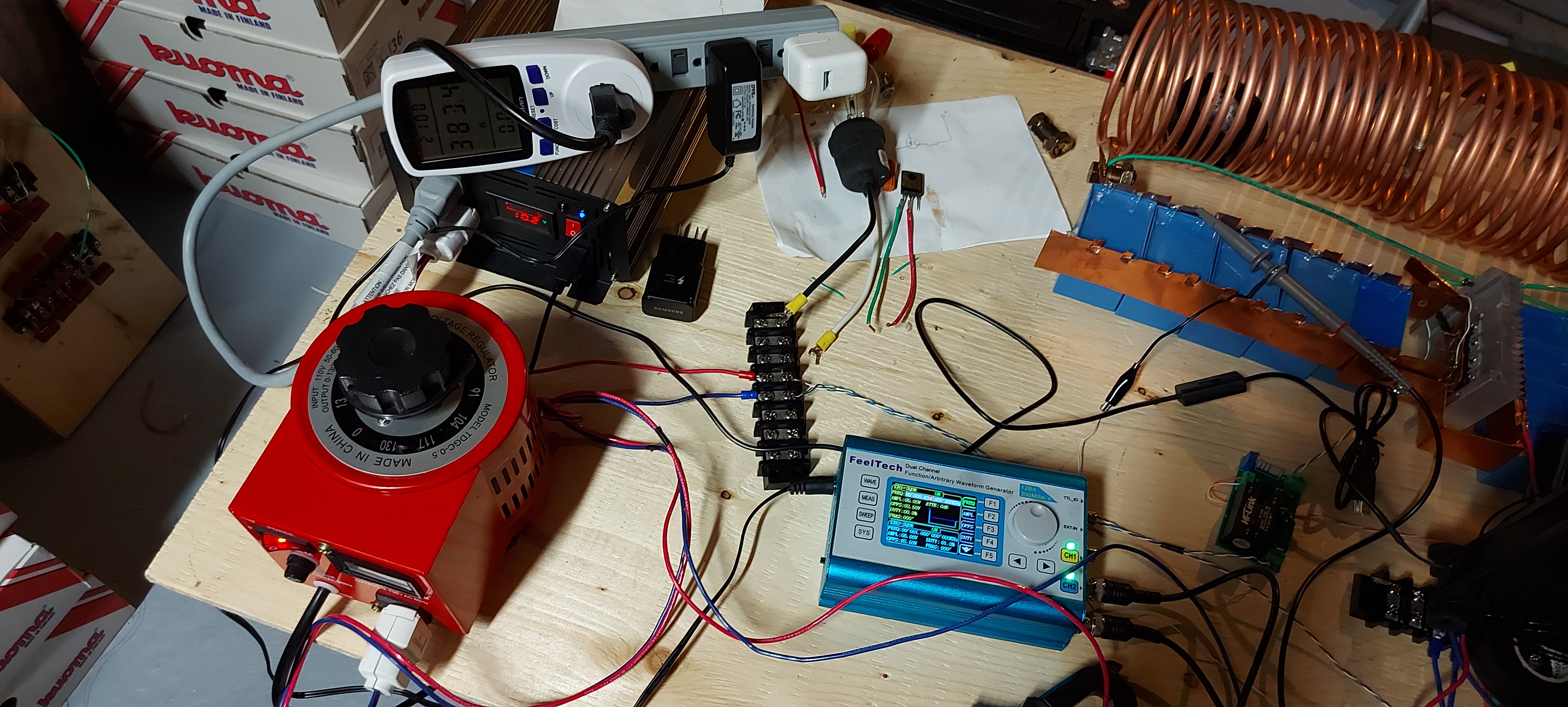

увеличил еще вольтаж на латре, потребление 380Вт

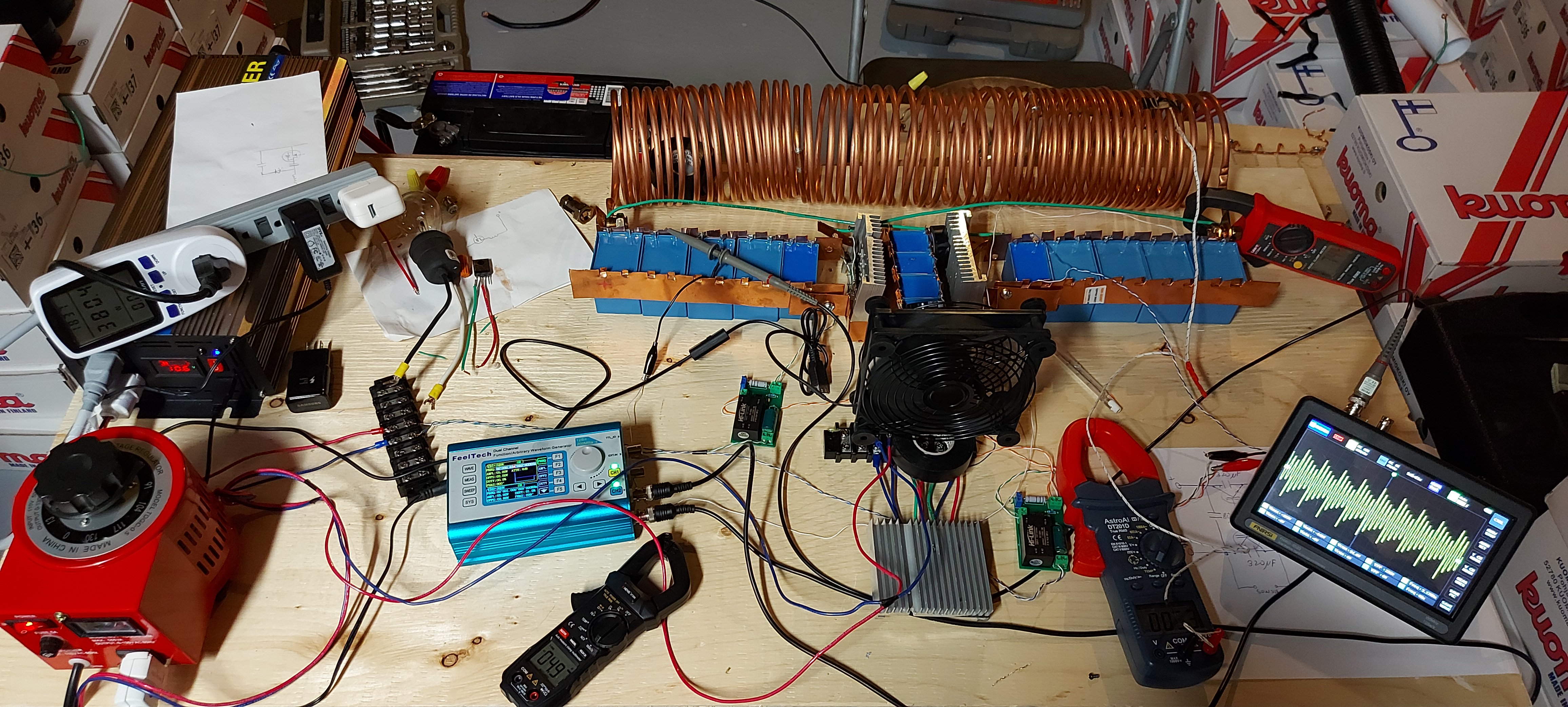

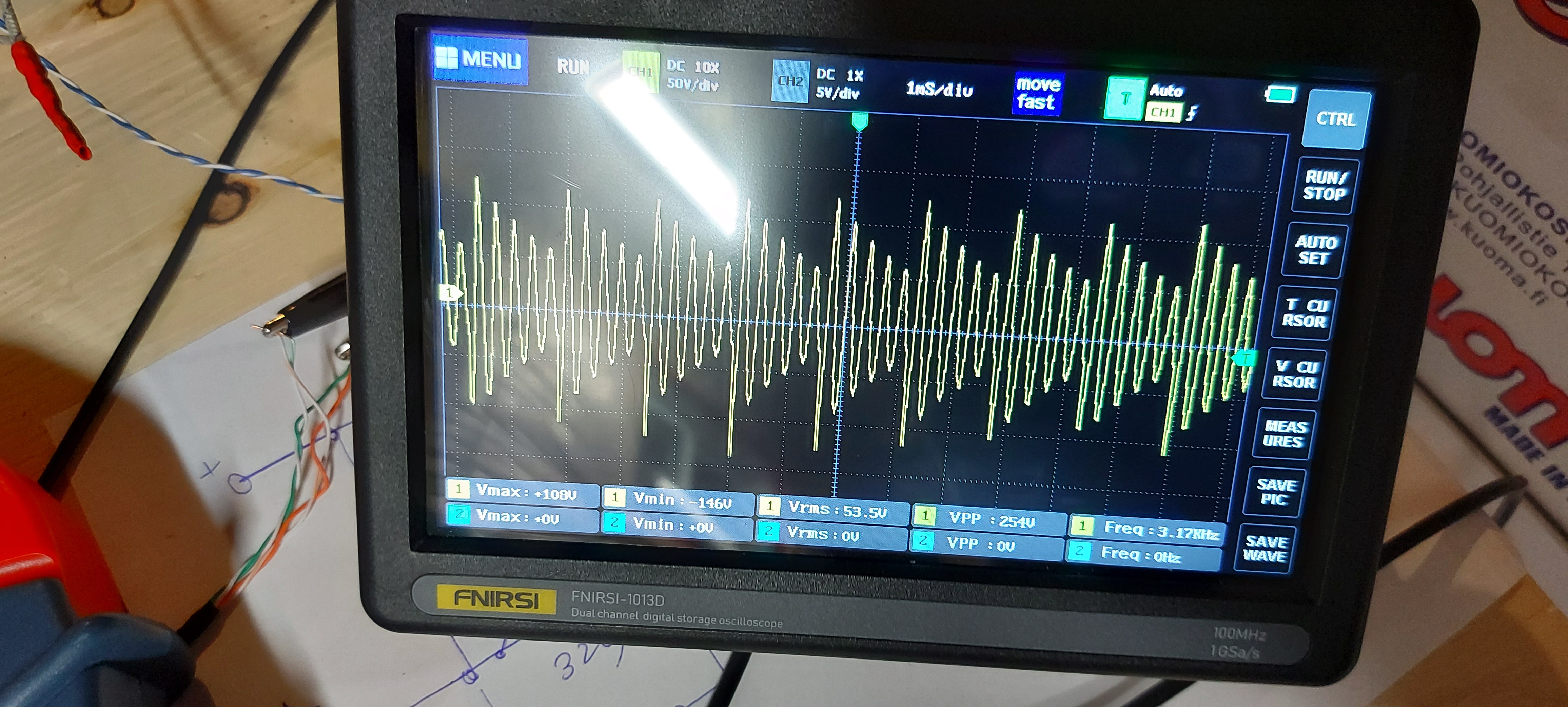

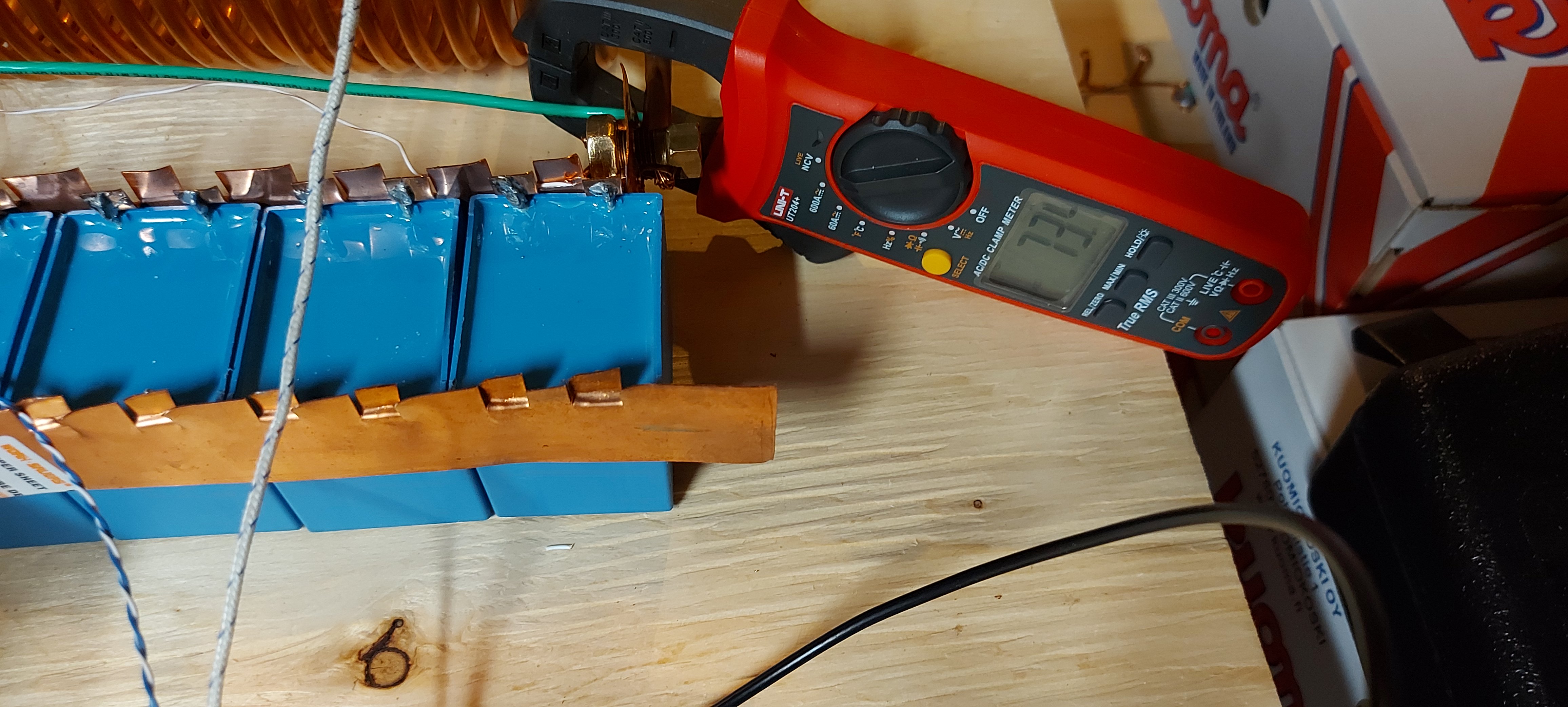

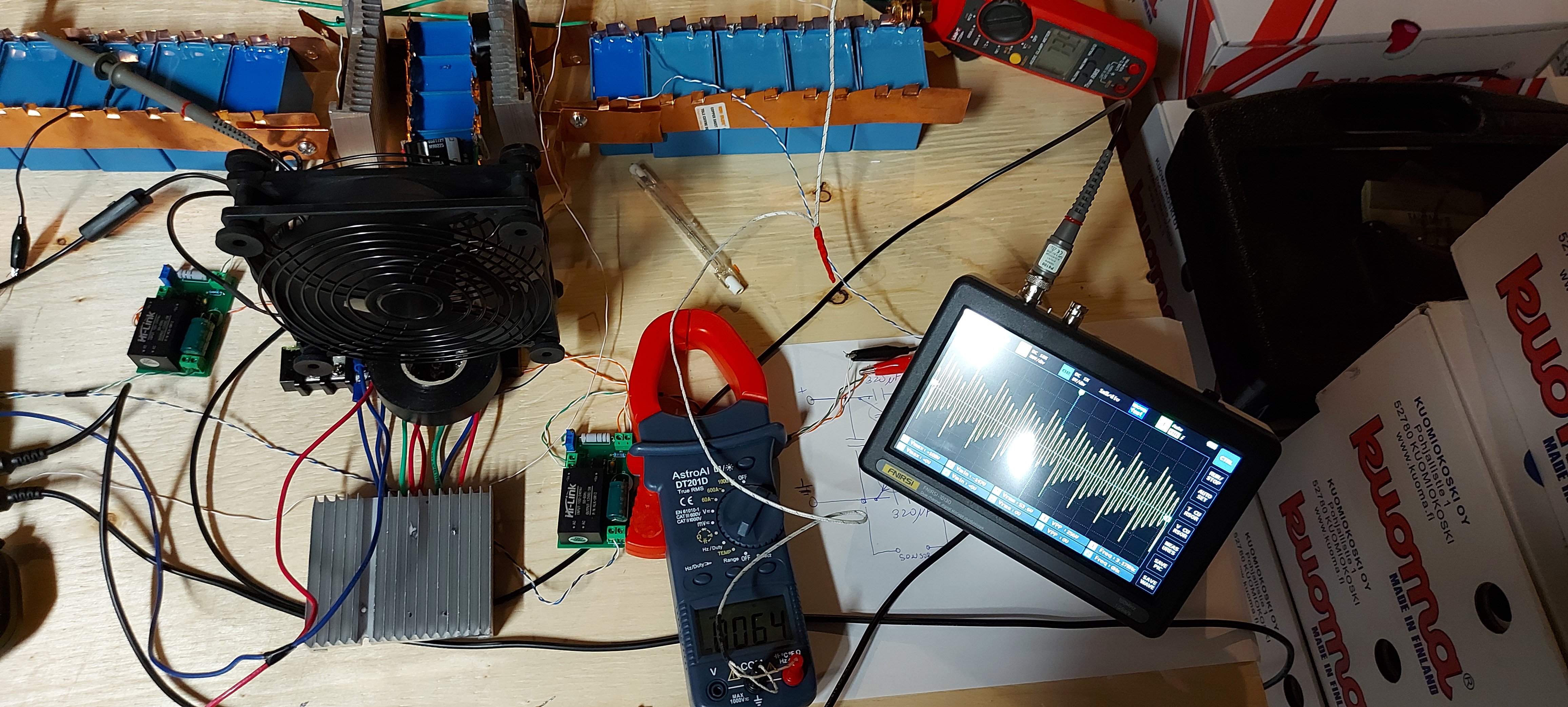

в контуре 74А, 54В RMS, 250в амплитуда (это максимум моих кондеров), виртуальных получается 4кВт
индуктор нагревается до 65 градусов, рукой уже нельзя держать
на тепло уже хорошо работает

в идеале надо стремится к 85в RMS и 120А что даст 10кВт в контуре
по моим подсчетам надо по 8 транзисторов в плече и диоды 4шт на 60а
кондеры надо брать по 20мкф на 450в и набирать до нужной емкости

Еще раз пишу....... НЕЛЬЗЯ ВЕШАТЬ НАГРУЗКУ НЕПОСРЕДСТВЕННО НА КОНДЕНСАТОР!!! НЕЕЕЛЬЗЯЯЯ!!!! ТОЛЬКО ЧЕРЕЗ КЛЮЧИК ТИРИСТОРНЫЙ!!!! Ну сколько можно еще раз писать!? Подключая нагрузку сразу на конденсатор ты весь изюм гробишь сразу! Сразу нагружается источник, ключи, диоды..... Нахрена это делать!? Облегчи жизнь деталям и источнику питания ключиком и, может быть, спасибо еще скажешь!

Для начала собери ключик и настрой просто подавая напряжение от сети или через соответствующий развязывающий трансформатор. Транс - мост - конденсатор 100-200мкф. 400-450 вольт. А когда уже убедишься в его корректной работе, подключишь уже к своему накопительному конденсатору.

Если есть какой нибудь повышающий DC-DC преобразователь, попробуй повесить нагрузку сначала непосредственно на выход вторичной обмотки транса, а потом проделай то-же самое с тиристорным ключиком после диодного моста и конденсатора. Разницу увидишь сразу. Ключ значительно облегчает жизнь источнику и самому ПН.

Osbourne пишет: Делаю вывод из схемы Игоря, что надо попробовать алюминий нагревать

Это точно надо попробовать!
Диамагнетики и парамагнетики -по разному ведут себя в сильных магнитных полях,и по разному реагируют на токи Фуко.
Я в этом убедился лично,когда экспериментировал с установкой по мотивам Зацаринина.Диск,на дискедиаметром 150мм.установлены 8 постоянных магнитов диамм.25 мм. Диск раскручиваю до 10000 об.мин.При поднесении алюминиевого листа на растояние 10-15мм.к вращающемуся диску-алюминевый лист просто отбрасывало в сторону...приэтом он успевал сильно нагреться!
Медный лист не реагировал никак.Поэтому в электросчетчиках применяют исключительно алюминевый лист.АЛ-32.Без легирования титаном и др.добавками.
Попробуйте алюминиевою трубу.

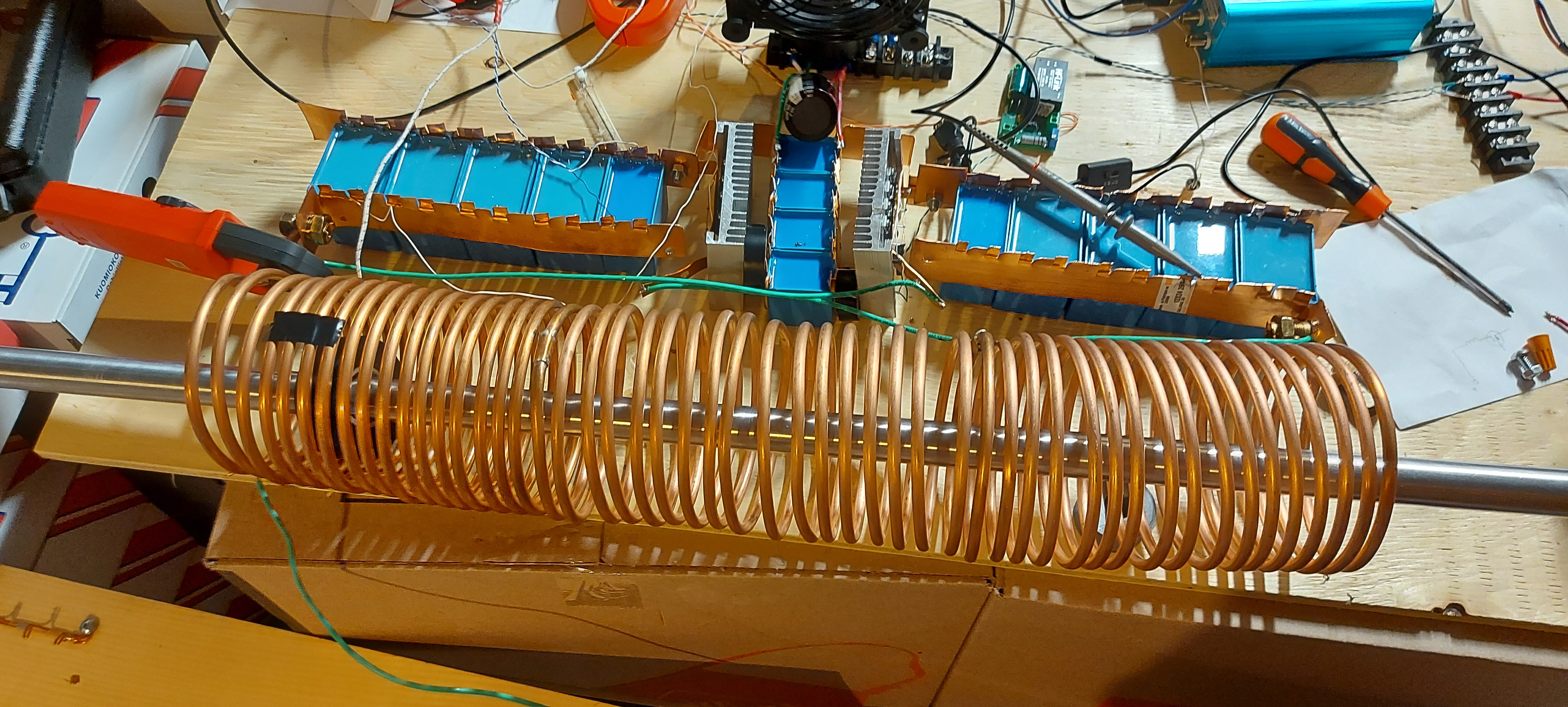

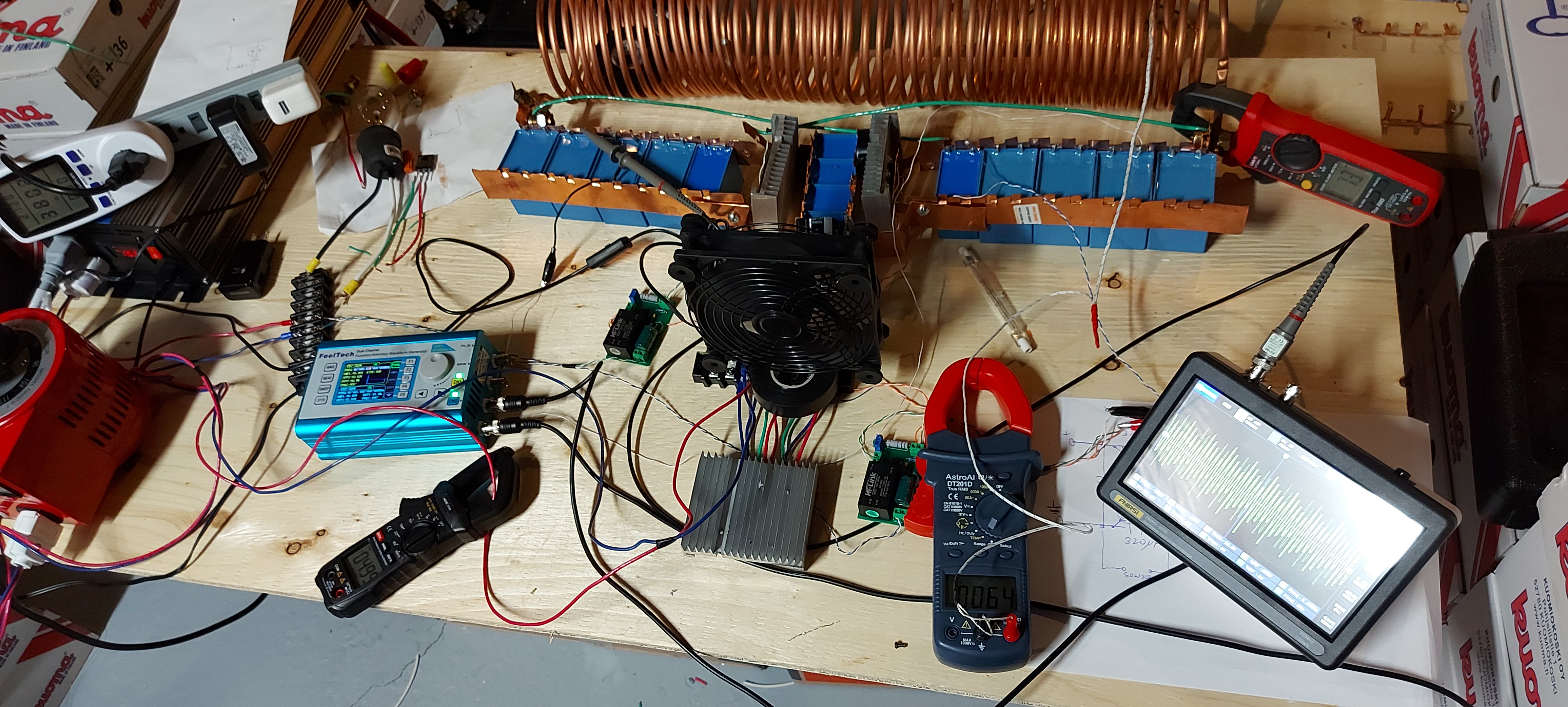

Нашёл алюминиевую трубу, впечатление лучше чем от железной, главное частота не уезжает, потребление увеличивается на 15%, труба греется,
Амплитуда просаживантся меньше

Хотя и присел на СЕ-шную таблетку совсем недавно, где-то с 2005-го, но всё таки разрешите вставить и свои 5 копеек.
Может и ошибаюсь, но мне кааца, что тема всовывания - высовывания медножелезолюминявых труб гиблая.
Мои фигзнает сколько лет тому поставленные опыты:
диаметр индуктора 70мм, реактивный ток около 20 А, авторезонанс
1. Железяки - частота уплывает значительно, греется хорошо, добротность контура падает, потребление растет - нифигасебе, все по классике
2. Медь - частота изменяется не значительно, нагрева особо не заметил - мелкая уж очень трубка была 8 мм но с ТОЛСТЫМИ СТЕНКАМИ.
3. Алюминиевая (марка х/з) труба 40 мм с ТОЛСТЫМИ СТЕНКАМИ 1мм- частота на месте , потребление тоже.
4. Алюминиевая фольга (для запекания марка х/з) - частота на месте, нагрев моментальный, потребление увеличилось, и с нагревом растет, добротность контура падает.
Ни каких чудес, млять, фсссе по хвизике - чем тоньше провод тем больше он греется, тем больше его сопротивление, как его не суй. Нет сопротивления - нет нагрева!!!???
Хотелось бы ошибаться, но от така .уйня малята.
ХОТЯ есть чуть чуть проверенные-недопроверенные идеи, но об этом на днях, если кому интересно. Пока писал, устал, хочу жрать и спать
Всем удачи.

Относительно сердечника или нет, я не определился пока, сердечник идёт в комплекте с уменьшением тока в контуре, походу дела лучше нагревать сам индуктор в этом случае добротность не падает, но требуются большие токи, для получения требуемого выхода речь идёт о больше сотни ампер на медной трубке, я близок к этому, но надо добавить транзисторов и диодов в параллель, реально пощупать выхлоп в районе 10кВт должно хорошо жарить
