Ник Мудрецов пишет: Лампочку подрубал сюда на 12 вольт.
Он горела в 1/3 накала и на ней мощности было больше, чем на входе, даже с учётом проседания напряжения.
Это в реле.

У меня сердечник П-образный UF16.
Провод 0.6 мм2
Малые обмотки по 22 витка, большая 66 витков.
Кондёры 1 мкф керамчические.
Диоды шотки.
Генератор JDS6600.
Симулятор феррорезоннс походу не показывет.

И ещё я на одном диоде, который от плюча генератора делал шунт из кондёра на 10нФ, и мощность увеличивалась.
Вот такие вот дела. Жду генератор на НЕ555, чтобы попробовать схему с ним.

В ходе феоррезонанса н выходе на Холостом Ходу напряжение под 30 вольт с 5 вольт на входе.
Лампочка у меня на 3 Вт.
То есть , на сколько я понимаю, схема даёт хороший КПД до 1 ватта. =)

Сам феррорезонанс зависит от КОНДЕНСАТОРА и КАТУШКИ и их параметров, так же от нагрузки, проврено.
Каждый раз частоту подстраивал немного. То есть можно добиться параметров до 30 кГц чтобы частота была, меняя параметры.
Сердечник жужжит, когда феррорезонанс достигается.

ВОт такие вот дела. А симулятор этого не показывает. =)
НО для рисования схем он подходит. =)

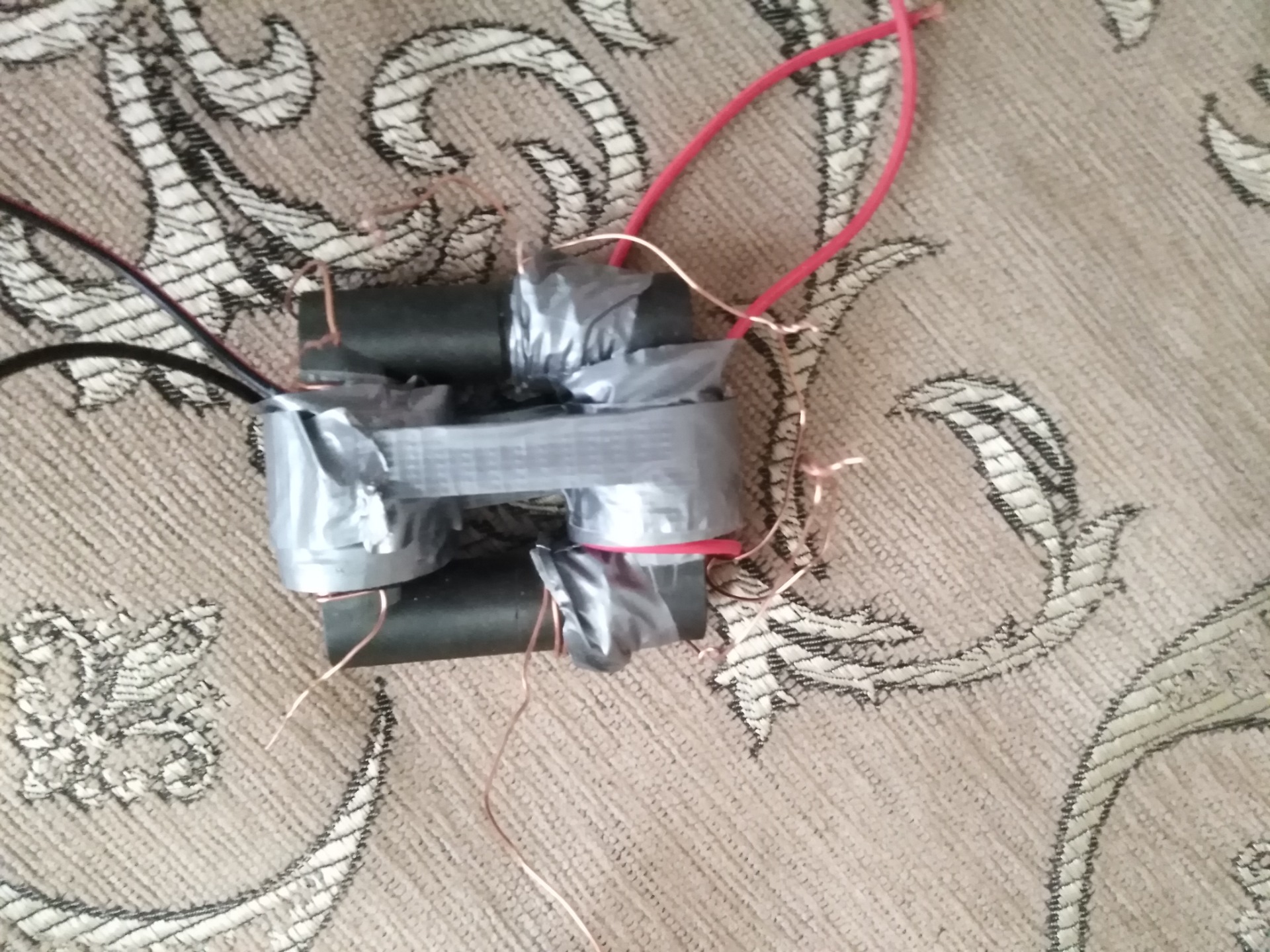

ВОт такой вот сердечник. =)

Не знаю как поведёт себя НЕ555 генератор, главное, чтобы он ток давал бы нормальный. =)
В общем если подрубить внизу слева генератор на повышение напруги DC-DC booster, то мощность начинает расти.
НО происходят какие-то странности.

Когда напряжение достигает 30-40 вольтов, оно снова снижается, пока не знаю с чем это связно.
Возможно диоды Шотки. Они у меня модели SR540.

Мужик, твоя лампочка горит от генератора, точнее от перехода Б-К.
Держиморда тоже пяткой себя в грудь бил, пока не понял в чём прикол.

ЖекаК пишет: Мужик, твоя лампочка горит от генератора, точнее от перехода Б-К.
Держиморда тоже пяткой себя в грудь бил, пока не понял в чём прикол.

Тяф тяф тяф.
Собака лает, караван идёт дальше,
Завистники лучше молчите.
Я мерил ток на генераторе и на нагрузке.
Ток на генераторе меньше, на нагрузке больше и так же напряжение.
Это резонанс детка. =) Поэтому не тяфкай раньше времени пока не проверишь сам на практике. =)

Ник Мудрецов пишет: Тяф тяф тяф.
Собака лает, караван идёт дальше,
Завистники лучше молчите.
Я мерил ток на генераторе и на нагрузке.
Ток на генераторе меньше, на нагрузке больше и так же напряжение.
Это резонанс детка. =) Поэтому не тяфкай раньше времени пока не проверишь сам на практике. =)

04.05.2021 г. Гы.....

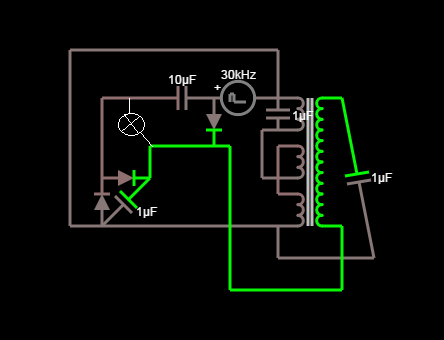

ПРошу прощения, лампочку не там показал в схеме. =)
Вот как у меня в реале.=)


ВОт так. =)

Снова развёл народ =)

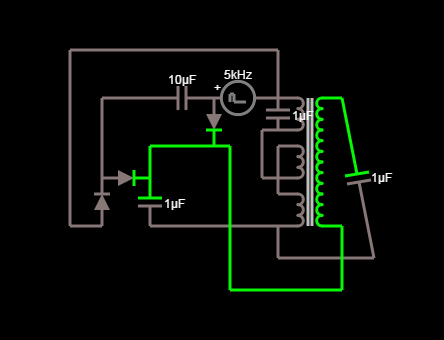

В общем вот как у меня в схеме реально.
А то запутали меня тут завистники. =)


Кажется так, если не ошибаюсь. =)

В общем спасибо,что подкооректировали.
Я то собирал с первой схемы, что у меня.
Это я для форума схему красивее делал и поэтому ошибся. =)
В реале у меня работает и кпд под 200% на 5 вольтах.
Замерял я осциллографом и мультиметром несколько раз, не верил в начале.
А после когда сделал массу замеров оказлось, что до 5 вольтов КПД 200%, но возможно это с этими диодами, может если диоды Шотки поставить мощнее, то будет лучше результат. =)

ЖекаК, спасибо, что подкорректировал меня. =)

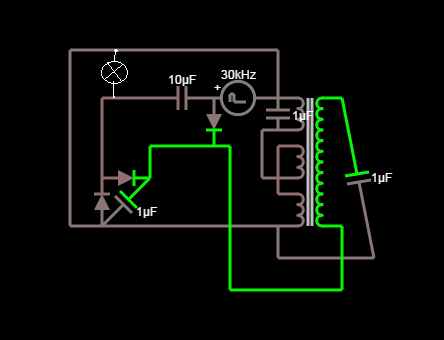

Вот одна из первоначальных схем. На ней рост мощности.
Но я её видоизменил.
