балоболка

Съём с резонанса. =)

У предыдущей схемы КПД 202% под нагрузкой.
Замерял несколько раз разными способами.

В общем фонарик АКУЛЫ может практически работать, только надо схему видоизменить как у меня на базе этой. =)
Частоту надо поднимать примерно до 28 кГц, тогда резонанс работает нормально с нагрузкой и ток потребления уменьшается до значения выходного на нагрузке. На Холостом ходу КПД ещё больше.


Так, что АКУЛА не врал про фонарик свой, что он работает очень долго.
Это уже реально с таким КПД. Только схемку его надо подкорректировать ещё лучше.

Вот такие вот дела.

И это на 3 вольта напруга 21.8 мА ток.
А на 9 вольт с этими же параметрами уже КПД меньше 100%.

Но если с этими параметрами изменить частоту до 110 кГц, тогда КПД возрастает больше 100%, но надо проверит на сколько именно.

Окей, в общем измерил. на 109 кГц КПД при 9 вольтах и 20.5 mA 103%.

В чём прикол ?
Почему на 3 вольтах КПД 202%, а на 9 вольтах КПД 103% ? =)
Может из-за генератора сигналов ? =)

Ошибся.
На 9 вольт КПД 484%.
Это холостой ход, под нагрузкой меняется, всё зависит от вида нагрузки и от генератора.

Всё ясно, лампочка волшебная, которая работает от 12-85 вольт постоянки или переменки не показывает сопротивления. =)

Я это пацан так себе , а если кто не хилый вопрос в натуре задаст , то форум кирдык.

Верните бунка и будет счастье.

Ребята УРА!
КПД 158-200%.

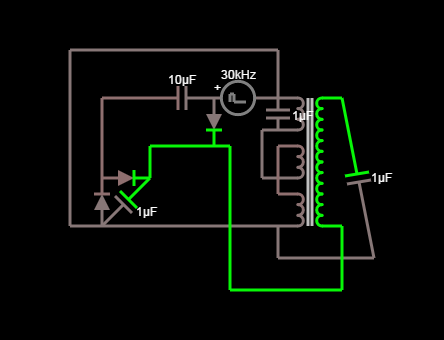

ВОт схема, НО только на 5 вольт, не более, чем больше напруга, тем меньше КПД.
С 9 вольтами КПД 101,4%. =)

КОпируйте пока никто не удалил =)
Проверено в реале, жду генераторы сигналов НЕ555 для создания самозапита.

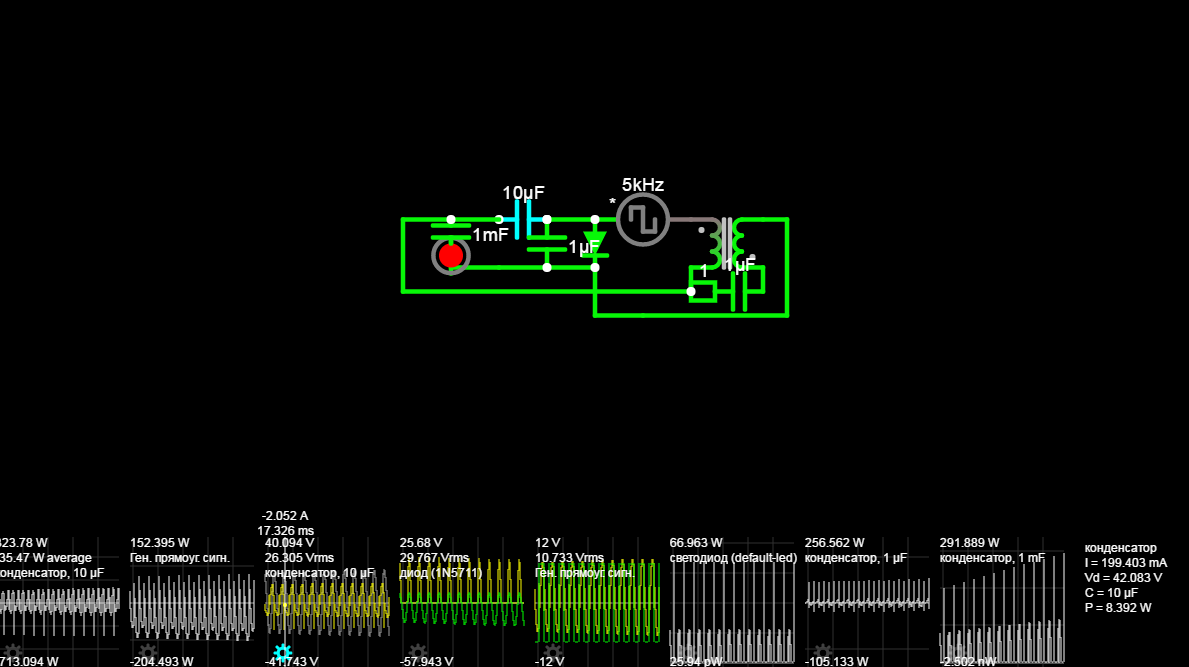

Симулятор



В общем искал искал и нашёл. Частота у меня получилась 130кГц.
Догнал её увеличение конденсаторов до 60кГц, но токи уменьшились как на входе так и на выходе.
Так что можно юзать.

Эта схема проверена.
Если кому надо подробности расскажу пишите. =)

С таким КПД можно создавать что угодно до 5 вольтов на самозапите.
Только вот самозапит надо ещё сделать.
Хотя и так потребление генератора уменьшается очень здорово с этой схемой по сравнению с другими моими ной хау. =)
В общем на здоровье. =)

Ahrimed пишет:

Zmeyg пишет: Верните бунка и будет счастье.

disk.yandex.ru/d/2xcVwSpvN8hFuw?w=1 Возьми. :oops: И будет тебе Счастье!
P.S. Как человеку мало надо, для полного счастья...

Просто скромности и туалетные бумажки не разбрасывать.

Мир первернулся, мне говорят ыкс трэйл а я говорю у меня в ангаре самолет, а они опять ыкс трэйл, дибилы. Надо в голове учиться а не в школе.

Ник Мудрецов пишет: Ребята УРА!
КПД 158-200%.

ВОт схема, НО только на 5 вольт, не более, чем больше напруга, тем меньше КПД.
С 9 вольтами КПД 101,4%. =)

КОпируйте пока никто не удалил =)
Проверено в реале, жду генераторы сигналов НЕ555 для создания самозапита.
Симулятор

В общем искал искал и нашёл. Частота у меня получилась 130кГц.
Догнал её увеличение конденсаторов до 60кГц, но токи уменьшились как на входе так и на выходе.
Так что можно юзать.

Эта схема проверена.
Если кому надо подробности расскажу пишите. =)

С таким КПД можно создавать что угодно до 5 вольтов на самозапите.
Только вот самозапит надо ещё сделать.
Хотя и так потребление генератора уменьшается очень здорово с этой схемой по сравнению с другими моими ной хау. =)
В общем на здоровье. =)

У меня в калькуляторе и обычный тороидальный трансформатор СЕ показывал...

Mehanikc пишет:

Ник Мудрецов пишет: Ребята УРА!
КПД 158-200%.

ВОт схема, НО только на 5 вольт, не более, чем больше напруга, тем меньше КПД.
С 9 вольтами КПД 101,4%. =)

КОпируйте пока никто не удалил =)
Проверено в реале, жду генераторы сигналов НЕ555 для создания самозапита.
Симулятор

В общем искал искал и нашёл. Частота у меня получилась 130кГц.
Догнал её увеличение конденсаторов до 60кГц, но токи уменьшились как на входе так и на выходе.
Так что можно юзать.

Эта схема проверена.
Если кому надо подробности расскажу пишите. =)

С таким КПД можно создавать что угодно до 5 вольтов на самозапите.
Только вот самозапит надо ещё сделать.
Хотя и так потребление генератора уменьшается очень здорово с этой схемой по сравнению с другими моими ной хау. =)
В общем на здоровье. =)

У меня в калькуляторе и обычный тороидальный трансформатор СЕ показывал...

Я же говорю, схему в реале собирал. =) И замеры делал в реле. =)
Но спорить не буду, люди сами создают себе реальность свою своими убеждениями. =)

Лампочку подрубал сюда на 12 вольт.
Он горела в 1/3 накала и на ней мощности было больше, чем на входе, даже с учётом проседания напряжения.
Это в реле.

У меня сердечник П-образный UF16.
Провод 0.6 мм2
Малые обмотки по 22 витка, большая 66 витков.
Кондёры 1 мкф керамчические.
Диоды шотки.
Генератор JDS6600.
Симулятор феррорезоннс походу не показывет.

И ещё я на одном диоде, который от плюча генератора делал шунт из кондёра на 10нФ, и мощность увеличивалась.
Вот такие вот дела. Жду генератор на НЕ555, чтобы попробовать схему с ним.
