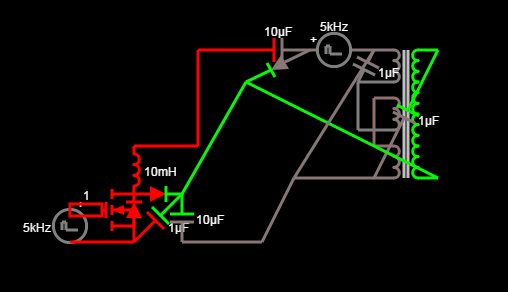

Вот ещё схем, но её надо проверять.
С 200Вт -> 2000Вт

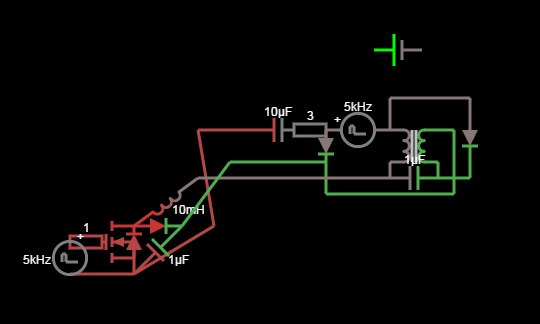

ВОт эту проверял, на ней рост мощности, но после 40 вольт идёт падение напруги. Это из-за диодов Шутки я думаю.

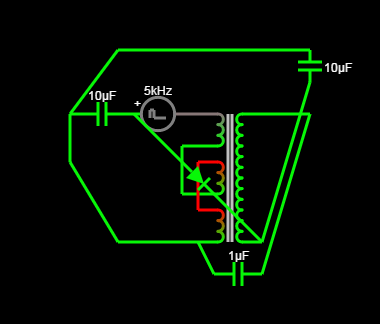

Ник Мудрецов пишет: Вот одна из первоначальных схем. На ней рост мощности.
Но я её видоизменил.

Тут надо два разных независимых генератора т.к. у одного генератор двухканального минусы соединяются.

Скажу сразу, в схемах могут встречаться мелкие неточности, т.к. я из перерисовывал с реальных схем, которые собирал, которые у меня работали.

Спасибо за понимание.

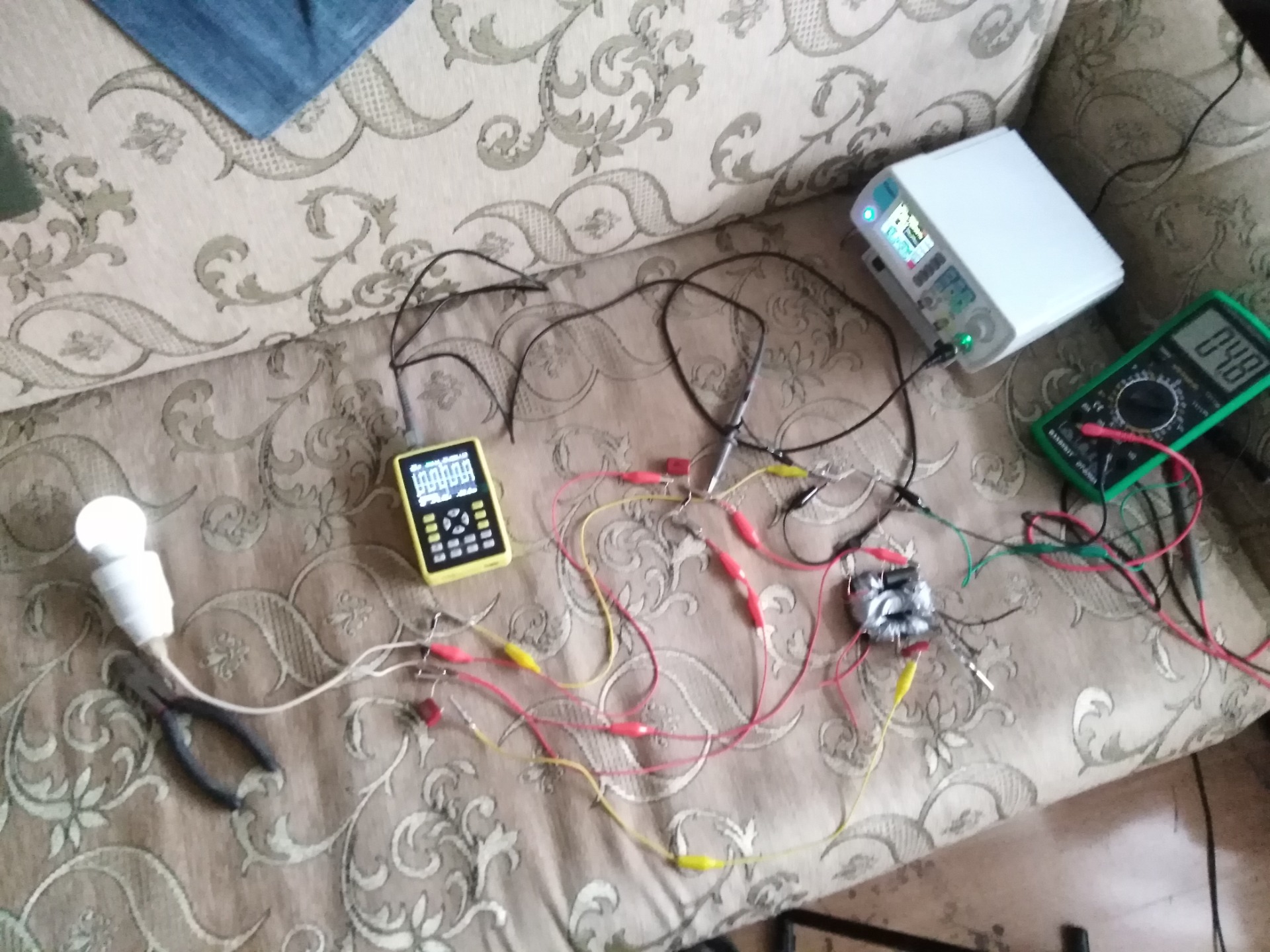

Ребята собрал схему заново и замеры сделал.
Вот показываю.

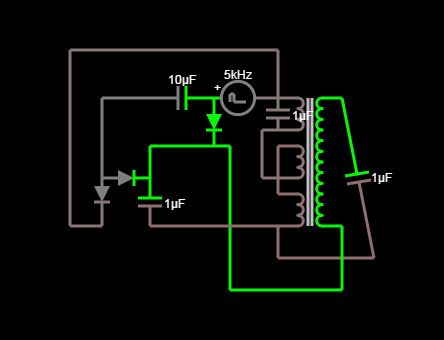

Схема новая, в прошлой диодик не так стоял.








Смотрим и считаем,если не ошибаюсь то всё так как я показываю и рассказываю.
Если что подкорректируйте. =) Спасибо.

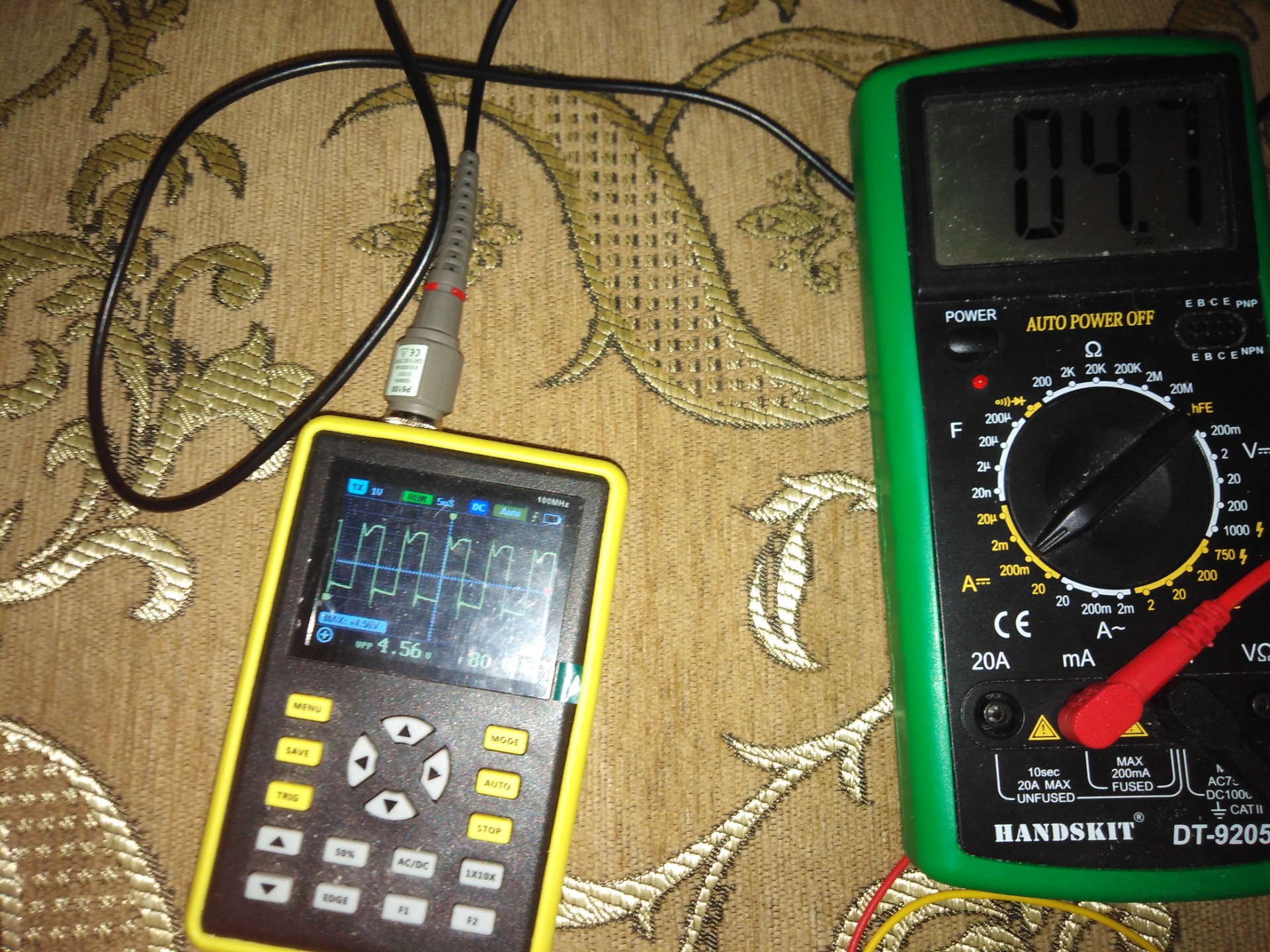

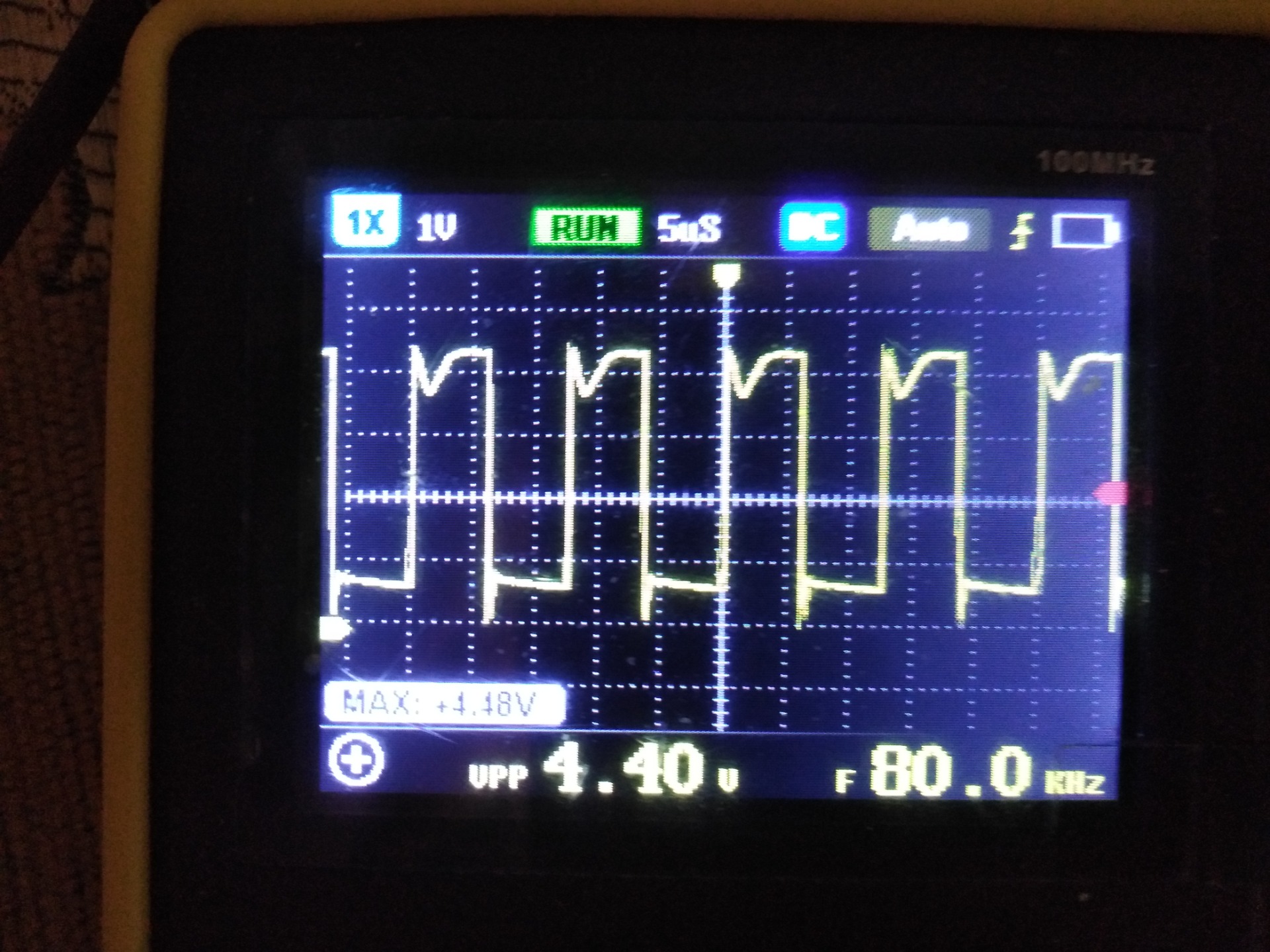

На входе по факту:
4.48 V 4.7 mA 0.02101 W

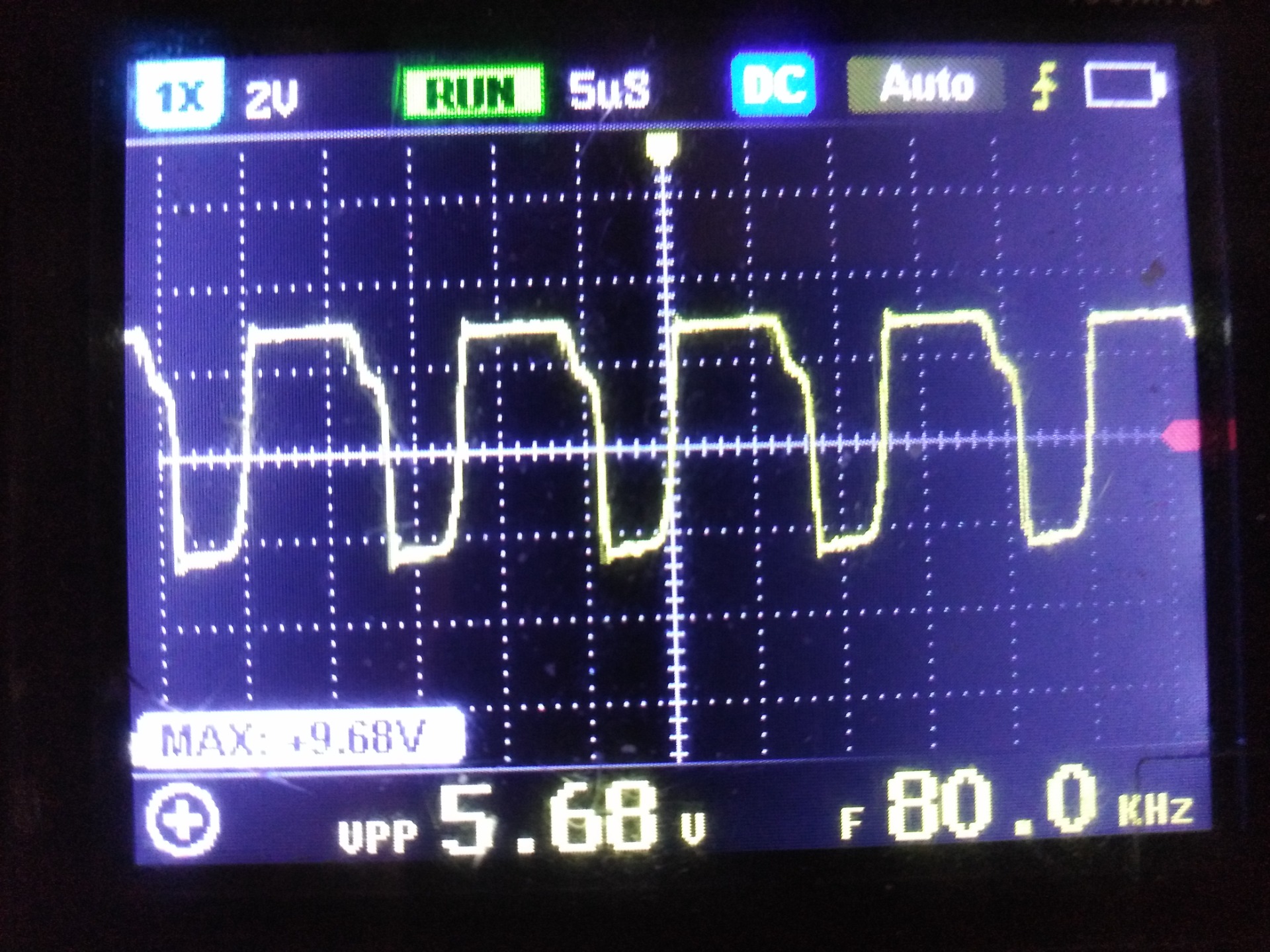

На выходе по факту:
9.68 V 4.4 mA 0.04259 W

КПД = 0.04259/ 0.02101*100%=202.7%

Самое настоящее БТГ. =)
Только самозапит надо доработать и ген другой маленький поставить. =)

На генераторе задано, 5 Вольт, 80кГц(резонансная частота), 50% скважность, сигнал - импульс.

Мужик, пожалуйста услышь меня, а не слушай. Ты встаёшь на те же грабли , что твой предшественник. Замерь ток на базе, спасибо потом скажешь.

ЖекаК пишет: Мужик, пожалуйста услышь меня, а не слушай. Ты встаёшь на те же грабли , что твой предшественник. Замерь ток на базе, спасибо потом скажешь.

Спасибо и так говорю. =)
А ан какой базе ток замерять ? =)
Ток КЗ ? илИ ТОК ПИТАНИЯ ГЕНЕРАТОРА ?

ВЕДЬ ТОК ПИТАНИЯ ГЕНЕРАТОРА 220в 1А.
Поэтому я маленький заказал генератор.
Один я уже спалил генератор мелкий, он потреблял 30mA от 4-5 вольт, китайский.

Я токи короткого замыкания у меня в другой схеме больше на выходе.
Я не пойму на какой базе мерить Вы предлагаете ток ? =)

Спасибо.

Ник Мудрецов пишет: ВЕДЬ ТОК ПИТАНИЯ ГЕНЕРАТОРА 220в 1А.

Один я уже спалил генератор мелкий, он потреблял 30mA от 4-5 вольт, китайский.

Я не пойму на какой базе мерить Вы предлагаете ток ? =)

Не обращайте внимания, у меня весеннее обострение. Продолжайте.

Прикол!
Взял резистор на 1 кОм и поставил на выходе, начал с него мерить ток осциллографом.
Получилось, что при напряжении 12 вольт от генератора сигналов КПД у моей схемки 144%.
Возможно ошибаюсь, но это реально БТГ. =)

Брал одну обмотку на входе трансформатора и две - такого эффекта не было. КПД уменьшалось.
А три обмотки - самое то. =)

Скорее бы генераторики пришли.
Если генератор ставить в другое место - эффект хуже почему-то. Может я ошибся где-то. НО схем реально классная.
ПО поводу АКУЛЫ, да я думал как сделать фонарик АКУЛЫ, но его схема почему-то слишком сложная и много противоречий в Интернете.
Я решил пойти своим путём. Методом проб и ошибок получилось что-то создать и если не ошибся где-то, то это реальный принцип, который можно использовать везде - в любом БТГ.

Если, когда придут генераторы маленькие получится самозапит, то это будет просто супер. =)
Всем желаю хорошего дня и весёлого настроения, ну и море здоровья. =)

Посмотрите Ирину Подзорову,там и не такое расскажут. =)
Мы моделируем ситуацию всем миром вместе.
Слова, которые мы произносим, создают реальность,в которой мы живём. =)
Помните это!!!
