Видел как то видео когда под воздействием то ли качера то ли наносекундника на резонансный контур разворачивает синусоиду. Этакий поворотный импульс. Кто имеет опыт в таком деле? Научите. Помоему это то что все ищут...

Не разворачивают а поджимают фазу тока к напряжению! В рез.контуре гуляет допустим 10ампер и напряжение 100вольт, но и кос. фи 0.2 а при поджиме фазы кос.фи стремится к 1 вот тут и осуществляется съем нужной мощности!
П.С. ну мощность можно посчитать реактивки 1кВт, а активной 1000ватт умножить на 0.2 = 200ватт всего! ну а когда поджим происходит под действием импульса то и на нагрузку под килловат и будет! в общем реактивку превращаем в активку!
Спасибо сказали remell, radioman, кВАр

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 мес. 1 день назад 3 мес. 1 день назад от chiksat.
chiksat
Живу я здесь
Живу я здесь
Сообщений: 774
Больше
БТГ Капанадзе без удалений #126345
Тут говарили о сложении тока и напряжения, я думаю что на прямую они не сложатся, хотя и не отрицаю,,, скорее всего эти два процесса должны создать третий, который и наводит ЭДС в сёмной обмотке, я представляю это так, у КАПЫ есть высокое напряжения, этим электрополем, мы должны зарядить некий бифилярный конденсатор (катушкаКандёр), при заряде образуется некий СТАТИЧЕСКИЙ МАГНИТ , постояное магнитное поле, без движения,,,, НА этом бифиляре намотана сёмная обмотка, с нагрузкой,.. Вспомните трансформатор Кулдошина, где он медными лентами мотал кандёр на сердечник трансформатора, при подаче переменого тока в сердечнике появлялось магнитное поле, линейно изменяющееся,,, НО нам не нужно переменое поле, нам нужно постояный магнит, без движения, ТО ЕСТЬ Выс.Нап. нужно для создания ПОСТОЯНОГО МАГНИТА, Тепер у КАПЫ
видим два транзистора, для создания синусоиды в 50 Гц, далше КАПА подаёт их на ТТ транс тока, и центральный толстый провод пропускает через наш КАТУШКА КАНДЁР, в нем течёт огромный ТОК , этот ток и застовляет вращатся наш магнит, ТОТ в сваю очередь и наводит ЭДС в сёмной катушке,,,А обратки не будет, так как катушка сёма перпендикулярна катушке управления, и не может навести ЭДС в кандёре, вобщем МИХО...:) тоест два процесса всеволиш инструменты...
Спасибо сказали radioman

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 4 нед. назад
mobilayzer
Живу я здесь
Живу я здесь
Сообщений: 332
Больше
БТГ Капанадзе без удалений #126412

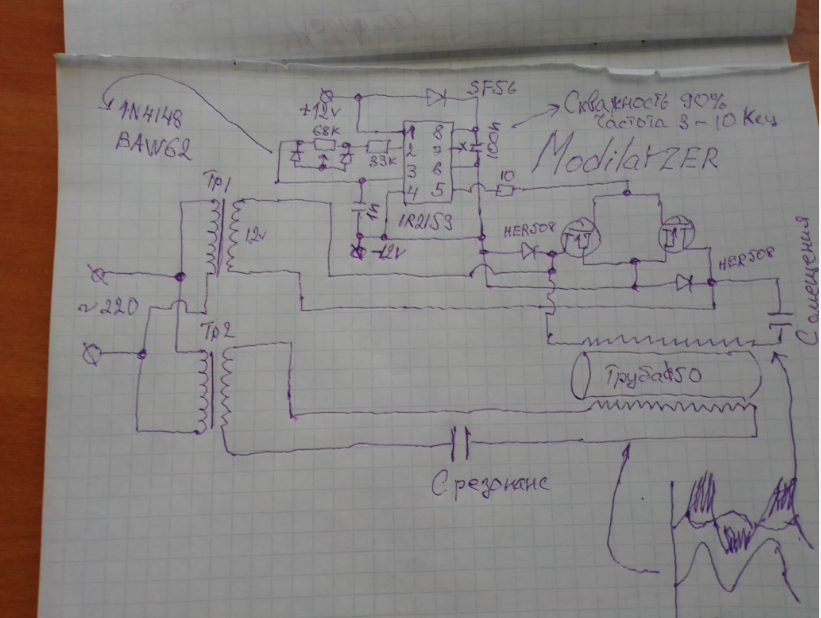

Блин трудно догадаться куда минус идет я и так опаздываю вот подправил



Труба 50 длина 400мм провод 1.5 до заполнения. Запитываю эти системы вот таким хламом его вполне хватает



Все всем удачи.
Вложения:
Спасибо сказали radioman, diod, черкес, alex61, Donsers

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 4 нед. назад
wertura
Захожу иногда
Захожу иногда
Сообщений: 50
Больше
БТГ Капанадзе без удалений #126432

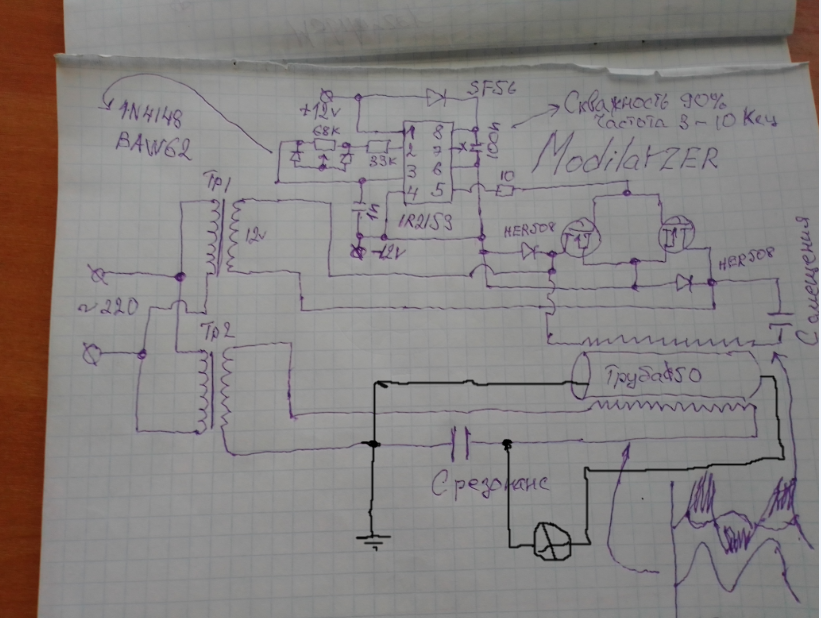

Подключение нагрузки к схеме Мобилайзера. Было нарисовано им в теме по Чипу.
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 4 нед. назад
Bezant
Заблокирован
Заблокирован
Сообщений: 10
Больше
БТГ Капанадзе без удалений #126435

wertura пишет: Подключение нагрузки к схеме Мобилайзера. Было нарисовано им в теме по Чипу.

Кто-то понимает, как это теоретически должно работать?
Спасибо сказали Kiritus

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 4 нед. назад
igorek30
Модератор
Модератор
Сообщений: 503
Больше
Автор темы
БТГ Капанадзе без удалений #126452
Уважаемые! Если написано без удаления, не надо сюда всякие отходы собирать! и такие изречения - это работать не будет! или подобные! Отрицая - предлагай! Будем рады выслушать любые свои предложения, и не надо пихать сюда ролики из физики и подобные, физику надо было в школе учить!
Спасибо сказали radioman, 4KLIN4, кВАр

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 4 нед. назад
wertura
Захожу иногда
Захожу иногда
Сообщений: 50
Больше
БТГ Капанадзе без удалений #126453
Подождем неделю.Мобилайзер как все гуру кинул схему . и е-ь как хотите .Где данные второго транса? или два одинаковых?тогда какая мощность вторичных обмоток ?Сьем с с пропущенного витка сколько будет вольт? И в конце концов Мощность по входу и выходу?Неужели кто то будет что то делать не имея исходных данных?
Спасибо сказали doc65

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 4 нед. назад 2 мес. 4 нед. назад от chiksat.
chiksat
Живу я здесь
Живу я здесь
Сообщений: 774
Больше
БТГ Капанадзе без удалений #126461
да он в теме чипа писал, два 12 вольтовых транса,

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 4 нед. назад
radioman
Завсегдатай
Завсегдатай
Сообщений: 244
Больше
БТГ Капанадзе без удалений #126464

wertura пишет: Подключение нагрузки к схеме Мобилайзера. Было нарисовано им в теме по Чипу.

В теме по Чипу? Странно, что я не видел. Пусть он там и пишет. Я не удаляю такие посты.

прогресс человечества, прогресс во всем - вот это мне интересно!

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 4 нед. назад
chiksat
Живу я здесь
Живу я здесь
Сообщений: 774
Больше
БТГ Капанадзе без удалений #126500
Я считаю что этот ролик имеет прямое отношения к КАПЕ...ИМХО
Спасибо сказали aleksandr, fed

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 3 нед. назад
Sovetnik
Давно я тут
Давно я тут
Сообщений: 157
Больше
БТГ Капанадзе без удалений #126521
Chiksat представил ролик о движении в электролите. Из 7 минут можно смотреть первые 3 и Всё ясно:dash:
Наличие электрического поля даёт вращательное движение радиального типа вокруг полярных электродов в разные стороны ( привет движение Т - конденсатора), а добавка магнитного вихря силовых линий постоянного магнита даёт вращательное движение со стороны полюса N- магнита против часовой стрелки (описание вращения магнитных силовых линий со скоростью сописано в учебнике для бакалавров ещё 1-й половины 19 века( во второй стёрли)) Это имеет различное приложение (можно и в Капе использовать)B)
Спасибо сказали alex61

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 3 нед. назад
chiksat
Живу я здесь
Живу я здесь
Сообщений: 774
Больше
БТГ Капанадзе без удалений #126522

Sovetnik пишет: Chiksat представил ролик о движении в электролите. Из 7 минут можно смотреть первые 3 и Всё ясно:dash:
Наличие электрического поля даёт вращательное движение радиального типа вокруг полярных электродов в разные стороны ( привет движение Т - конденсатора), а добавка магнитного вихря силовых линий постоянного магнита даёт вращательное движение со стороны полюса N- магнита против часовой стрелки (описание вращения магнитных силовых линий со скоростью сописано в учебнике для бакалавров ещё 1-й половины 19 века( во второй стёрли)) Это имеет различное приложение (можно и в Капе использовать)B)


вместо магнита в центре, можно применить провод с током, вед вокруг провода с током тоже магнитный вихрь как и вокруг магнита, только в магните он статичен... так мы будем управлять процессом в 50Гц...B)
Спасибо сказали alex61, Ahrimed

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 3 нед. назад
igorek30
Модератор
Модератор
Сообщений: 503
Больше
Автор темы
БТГ Капанадзе без удалений #126723
И так продолжим здесь! Приобрёл 3 УПС-500, один будет питать установку от аккума, 2 другие на тр-ры 220в-14в, думаю 12в или 14в не критично, по 30а держат почти без просада! генератор уже собран на SG3525 с регулировкой частоты 1-40кГц и со скважностью 0-99% ключи есть FGH60N60, IRFP260, H20R1202, Irfp460, irfp3415 - какие ставить? трубу взял 50мм, провод как мотать? одну обмотку потом сверху другую? в одну сторону? по часовой или против? до заполнения 400мм. Почему спрашиваю - что бы всех устраивало! Кондеры рез. придется докупить т.к. по ходу около 400-500мкф получается!
Спасибо сказали diod, 4KLIN4

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 3 нед. назад
chiksat
Живу я здесь
Живу я здесь
Сообщений: 774
Больше
БТГ Капанадзе без удалений #126731
Игорь про трансы я уже написал, первичка и вторичка на разных кернах должны быть, Про транзисторы, должны быть высоковольтные так как там большие выбросы ОЭДС, и с малым сопротивлениям перехода, не один из приведеных не соответствует, вот что то похожее, хотя сопротивления, тоже не ахти...
alltransistors.com/ru/mosfet/transistor.php?transistor=41185
обмотки на трубе, скорее бифом в два провода однавремено намотаны,,,
Спасибо сказали diod

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 3 нед. назад 2 мес. 3 нед. назад от Extint Spin.
Extint Spin
Живу я здесь
Живу я здесь
Сообщений: 494
Больше
БТГ Капанадзе без удалений #126732
Вижу такой конструктив:

НЧ-контур не должен влиять на ВЧ-контур, поэтому катушки захвата ВЧ не должны проявлять свое МП. Предполагается 2 варианта катушек, оба безиндуктиные, на воздухе.
Последовательный НЧ-контур лучше раскачивать через токовый виток.
Дроссель в НЧ-контуре на железе.
Хорошо бы добиться в НЧ-контуре триггерного феррорезонанса, для него нужно повышенное напряжение 50 - 100в., тогда, возможно, придется отказаться от токового витка накачки.

Я изменяюсь, не пытаясь стать кем-то другим.
Я изменяюсь, приходя к полному пониманию того, кто я есть.
Целем Элоким
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 3 нед. назад
igorek30
Модератор
Модератор
Сообщений: 503
Больше
Автор темы
БТГ Капанадзе без удалений #126762
Нус, попробовал коротилку, взял на пробу тр-р 12в 1а, ключи воткнул 20n60 - ключики сразу гавкнули даже не мяукнув! Ослик был подключен ОЭДС 1000в явно зашкалил! Но при подсоединения КК через емкость импульсы ОЭДС упали до 500вольт! Вывод пока такой нужны ключи 1200в не менее 35а и сопротивлением канала не больше 0.2 Ома! Возможно буду набирать в параллель, т.к. частота довольно низкая 8-10 кГц по описанию!
Спасибо сказали remell, 4KLIN4

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 3 нед. назад
dozor
Живу я здесь
Живу я здесь
Сообщений: 1108
Больше
БТГ Капанадзе без удалений #126764

igorek30 пишет: Нус, попробовал коротилку, взял на пробу тр-р 12в 1а, ключи воткнул 20n60 - ключики сразу гавкнули даже не мяукнув! Ослик был подключен ОЭДС 1000в явно зашкалил! Но при подсоединения КК через емкость импульсы ОЭДС упали до 500вольт! Вывод пока такой нужны ключи 1200в не менее 35а и сопротивлением канала не больше 0.2 Ома! Возможно буду набирать в параллель, т.к. частота довольно низкая 8-10 кГц по описанию!

По какой схеме делаете?
