ОЭДС(Радиант)

Пробовал на двух ключах с обоих сторон катушки - 100 ом сопротивление . Заряжает 100 мкф кандер до 220 в . Но долго . Потребление 5 ма - напряжение 200 в . Разрядка кандера на лампу 25 ват . Ключевое слово - Долго - порядка 8 секунд.

Какие 100 ом вы че у меня 1ом дальше эффект пропадает нужно тогда паралелить типа того

Проверял по схеме и описанию файла -Зеро -. Там вообще предлагают индуктивность катушки брать до 20 ГН.Причем без сердечника С сердечником амплитуда иголок выхода по ослу ниже .

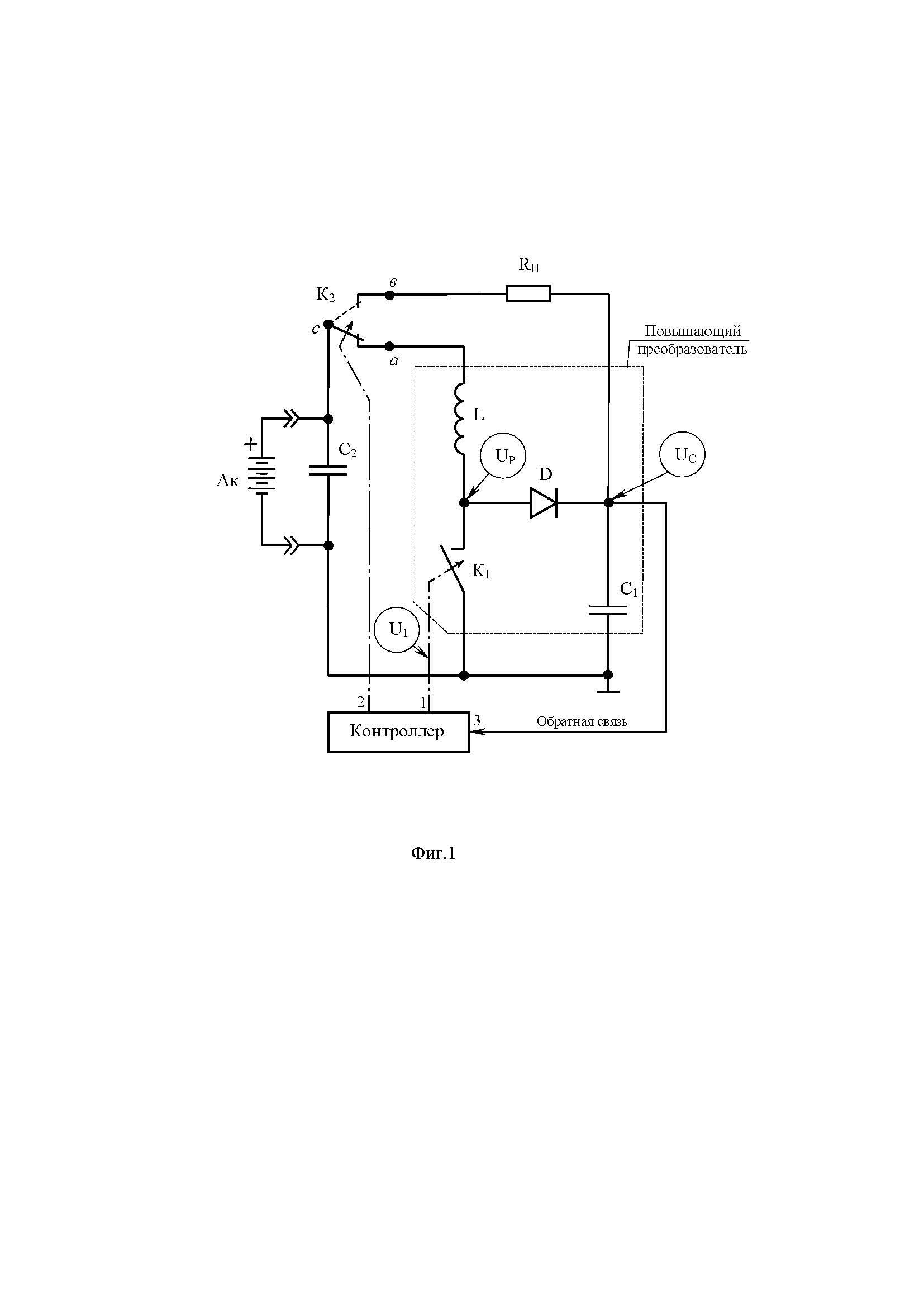

У меня вопрос по коммутации в показанной схеме. Надо ключ К2 сделать электронным, но работать он должен аналогично электромеханическому. Т.е.- разрыв цепи са, затем пауза, замыкание цепи св, затем разрыв цепи св, пауза, замыкание цепи са, и т.д.
Электромеханические реле работают максимум до 40 гц (РЭС-10, РЭН, РКМП..) и быстро сгорают контакты.
Схему можно упростить: ключ К1- закоротить, нагрузку Rн перенести последовательно с катушкой L .

Taejka пишет: У меня вопрос по коммутации в показанной схеме. Надо ключ К2 сделать электронным, но работать он должен аналогично электромеханическому. Т.е.- разрыв цепи са, затем пауза, замыкание цепи св, затем разрыв цепи св, пауза, замыкание цепи са, и т.д.
Электромеханические реле работают максимум до 40 гц (РЭС-10, РЭН, РКМП..) и быстро сгорают контакты.
Схему можно упростить: ключ К1- закоротить, нагрузку Rн перенести последовательно с катушкой L .

во

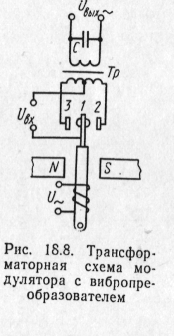

yandex.ru/images/search?text=вибропреобразователь%20схема&lr=36
Taejka, представьте ежелиб во время войны учёные знали что рации можно питать без батарей с помощью ОЭДС ато таскали через линию фронта батареи, создавали котелки

ну дальше писать не буду, сами поймёте

yurum пишет:

Taejka пишет: У меня вопрос по коммутации в показанной схеме. Надо ключ К2 сделать электронным, но работать он должен аналогично электромеханическому. Т.е.- разрыв цепи са, затем пауза, замыкание цепи св, затем разрыв цепи св, пауза, замыкание цепи са, и т.д.
Электромеханические реле работают максимум до 40 гц (РЭС-10, РЭН, РКМП..) и быстро сгорают контакты.
Схему можно упростить: ключ К1- закоротить, нагрузку Rн перенести последовательно с катушкой L .

во

yandex.ru/images/search?text=вибропреобразователь%20схема&lr=36
Taejka, представьте ежелиб во время войны учёные знали что рации можно питать без батарей с помощью ОЭДС ато таскали через линию фронта батареи, создавали котелки

ну дальше писать не буду, сами поймёте

////////////////////////////////////////
У меня один из этих сохранился... Такие вибраторы все до одного были рассчитаны на миллиамперные токи и не годятся для использования с токами даже в единицы ампер. Кроме того, у них крайне мал ресурс работы.

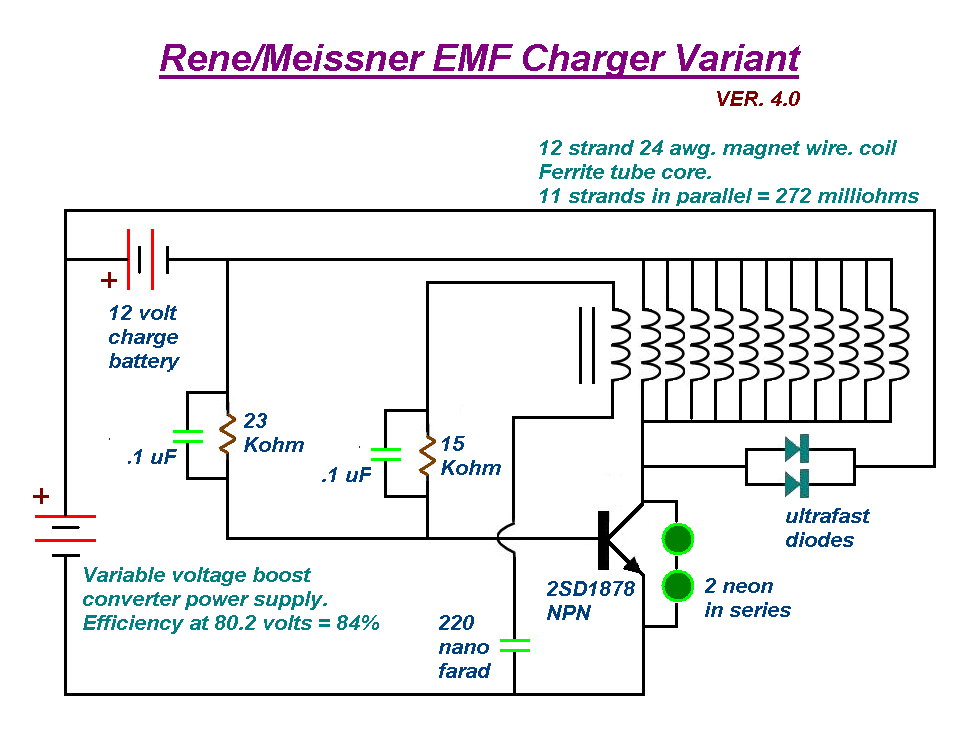

Вот что мне нужно.

Хотя не совсем то...

Смысл схемы #99866 (любопытная комбинация цифр- случайно получилась...) - возврат реактивной энергии в аккумулятор. Отношение энергий реактивной WL к активной WR равно : WL/ WR = К = L/R*T, где L- динамическая индуктивность, R- активное сопротивление цепи, T- длительность накачки индуктивности L. Откуда видно, что чем меньше T, тем больше коэффициент К, т.е. для повышения К надо увеличивать частоту прерывания цепи накачки L. Электромеханика здесь не годится- на ней слишком низкий предел частоты..

29jay пишет: Вот что мне нужно.

Хотя не совсем то...

Джей тогда вам надо умформер типа РУК 300

у него 2 выхода и на выход 2 коллектора.... выкинуть , отсойденить обмотки с коллекторов, ламелины скомутировать чтоб при вращении менялись полярности.... на каждом коллекторе по 64 ламелины..... если коммутировать то 32 ламелины, движок умформера даёт помоему 10000 оборотов в минуту... в секунду 10 000/60=166 об/сек.... множим на 32=5333 герца.... завтра разберу и сфоткаю нутро, коллектора.... а оборотами можно регулировать частоту считай от 0 до 5,3кгц
у него 2 раздельные генераторные обмотки , одна на 350в вторая на 1500в

Если смотреть по осциллографу сигнал на контактах механического прерывателя, то там сплошной кошмар..
Ни какой механикой не получится чистая частота прерываний, например 50 кгц, ещё лучше- 100кгц и выше..
